今天来跟大家说说主板供电。

主板的天梯图，也只能是以供电为排列依据了。

因为有些主板，哪怕供电一致，它所提供的东西，也能让价格差出一大截出来。

比如说主板的IO背板接口，它可能集成了无线蓝牙天线模块、多个视频输出口等等。

再比如说集成声卡，它可能给你集成了一块高清抗噪的专业声卡，让你插上耳机的时候瞬间进入网抑云时间。

还有更多的M2接口，更多的硬盘接口，更多的PCIE插口，RGB幻彩灯效接口等等

这些都没办法在供电中得到体现。

但却实实在在影响到你们的实际体验。

【观众：那你整个主板供电天梯图有个啥用？浪费爷时间，走了！】

哎，哎，哎！怎么才来就走！

这不是话没说完呢么！

主板的供电虽然跟主板的拓展功能没有直接联系。

但是【厂商】却机智地分了等级。

供电越差的主板，拓展性越弱，上面集成的功能模块越少，接口越少。

诶！

那主板的排序不就有了？？？

确实是有了

但也只是个大致排序而已，以大多数人的用法，哪怕是排名在下面的主板，也很使用出超过这块主板所设计的功能上限。

通常我们说主板有多少多少相供电，你们知道这个“相”是啥意思吗？

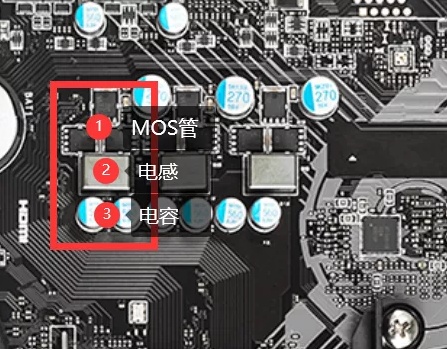

看这张图

我拿了微星的B450 A PRO做个简单解说，（其它板子有铠甲，看不着）

这块主板上3个MOS管+1个电感+2个电容=1相供电

你甭问MOS管是干啥的，也甭问电感干啥用的

想知道就得学习相关的电学知识了，我就是告诉你这块板的一相供电是这个样子的。

然而这并不通用。

因为有些板子它是4个MOS管+1个电感+2个电容，这样的供电会更稳定，更适合去超频。

还有其它的更强搭配，具体就看厂商怎么设计了。

最次最次的主板，都会有4相供电是给CPU的，因为这样可以保证电流的波纹稳定，达到直流电的效果。

好了，深的就不多提了。

看到这里你有没有意识到一个事情？

主板和主板之间的“1相”供电能力，是不一样的。

就好比你的那话儿和黑人的那.....这么比喻好像有什么地方不太对劲.....

害！管他呢！

虽然都是人类的器官，但是性能就明显不太一样，对吧？

顶级主板1相的供电能力，甚至抵得上低端主板2相的供电能力。

就拿技嘉的B550 AORUS MASTER来说吧，就天梯榜排行第二的那块小东西【2200元】首先还得是它的强悍供电，当时是大地震，整个城市都陷入黑暗，这块主板它竟然具备自我觉醒的功能，在黑暗中从虚空中直接抽取空气能来进行供电，一块主板就撑起了我们一个小区的供电量，使得我能成功开机，向外面发出求救信号，最终被救了出来。

【观众：？】

啊，拿错剧本了

8好意思！

技嘉的这块B550 AORUS MASTER，一相供电就能输出70A的电流，而低端板普遍都只能输出40A左右，这里面就已经强上一大截了。

更别说14相【直出】供电了，这简直就是往你CPU里面猛灌TNT，只需要一根雷管，当场就能白日飞升。

说到这里，我也搞不明白，给这么猛的供电模组干嘛呢？8相直出70A带3950X已经绰绰有余，你搞个14相，能超频到10G？搞100000相能超出自我意识吗？啊？

【那么，问题来了，直出又是个什么意思呢？】

问得好！

那中*出是什么意思？

【观众：昂？我脸上怎么多了块轮胎印？】

好嘛！不知道中*出什么意思没关系，毕竟我们都是现代社会文明人，接受过九年义务教学，是最优秀的祖国接班人，当代最美的花朵。

那直出的意思就是——你，把你家里的插座给拆了，在插口那个地方搭两根手指，那种刺鸡的感觉顺着你的手指传遍全身，这就叫直出。

直出供电是所有主板供电中，最为强悍的供电。

迅猛，且澎湃。

【那么和它相对的是什么？】

倍相以及并联。

啥是倍相，就是通过技术手段，让原来的1相供电发挥出2相供电的水平【有点超线程的味道，但是超线程只能增强20-30%，倍相却是可以增强100%的】

啥是并联，并联就是1相直接当成两相来用，电压不变，但是输出的电流翻倍。

还拿刚刚的事情举个例子。

你伸两根手指进插座里，觉得还行，这波问题不大，于是你又把另外一只手的两根手指，伸进另外一个插座里........

“喂，120吗？麻烦叫个专业团队过来，我这有个傻X没了.........”

倍相和并联相对于直出供电，都是节省成本的做法，但是效果上却大差不离。

倍相之所以能够达到相数乘以2的效果，得益于它多了个IR倍相芯片，可以精准控制电路里的充放电，实现相数的增加而不会造成其它额外的负担【这对于做工要求比较高】，但是电流变化会出现一些延迟，毕竟CPU供电它是随时变化的。

而并联，因为同一个相里释放的电流增强了，它通常是“高烧不退”的，所以你看那些供电模组外面裹了一层厚厚的散热装甲。

很帅是不是？

一摸，比CPU还烫。

这种供电方式的加工要求，相对就没有那么高，但是对供电的材料要求比较高，一般的材料可承受不起双倍的爱。

倍相和并联是目前百分之九十五的主板采用的供电方式，直出供电只有少数顶尖主板才会给。

其中华硕就很喜欢用并联供电。

据说他们是有相关的专利可以提升并联的供电效率，并有效降低延迟，确实也如他们所说，在CPU超频时间记录里，华硕ROG顶级主板的超频记录能够压过隔壁的微星超神板。

至于低端板嘛

嘿嘿......

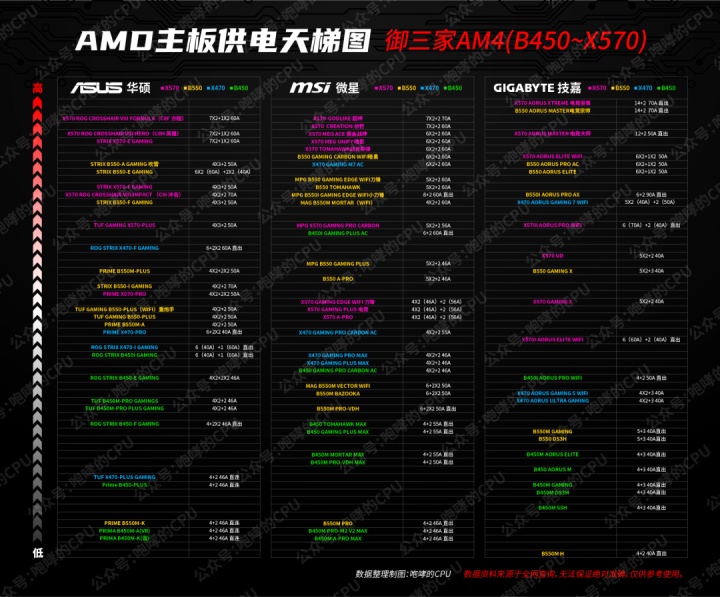

行了，图都在这了，自己看吧。

【AMD新U快来了，就先出AMD的，Intel往后稍稍】
