STEP 7 为 S7-1200 提供以下标准编程语言:

  • LAD(梯形图逻辑)是一种图形编程语言。它使用基于电路图的表示法。
  • FBD(功能块图)是基于布尔代数中使用的图形逻辑符号的编程语言。

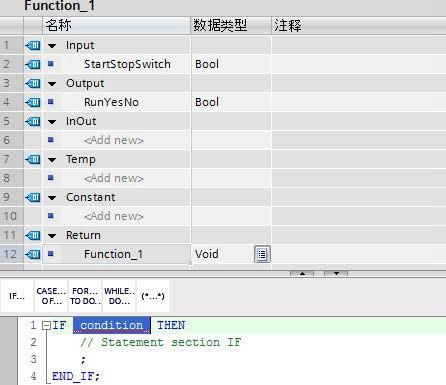

  • SCL(结构化控制语言)是一种基于文本的高级编程语言。 创建代码块时,应选择该块要使用的编程语言。 用户程序可以使用由任意或所有编程语言创建的代码块。

梯形图 (LAD)

电路图的元件(如常闭触点、常开触点和线圈)相互连接构成程序段。


要创建复杂运算逻辑,可插入分支以创建并行电路的逻辑。 并行分支向下打开或直接连接到电源线。 用户可向上终止分支。

LAD 向多种功能(如数学、定时器、计数器和移动)提供“功能框”指令。STEP 7 不限制 LAD 程序段中的指令(行和列)数。

说明

每个 LAD 程序段都必须使用线圈或功能框指令来终止。

创建 LAD 程序段时请注意以下规则:

  • 不能创建可能导致反向能流的分支。
  • 不能创建可能导致短路的分支。<
