摄像头poe供电原理_选择POE供电交换机时,应该考虑哪些问题?终于有人说大实话了...

如果安装多个监控摄像头,用户大多会选择使用网络交换机进行本地局域网连接,而对于POE供电摄像头来说,就需要使用POE供电交换机,POE供电技术虽然不是很复杂,但是因为牵涉到带宽,以及功率问题,选择合适正确的以太网交换机会让你节省成本和时间。


在选择POE供电网络交换机应该考虑的问题包括:

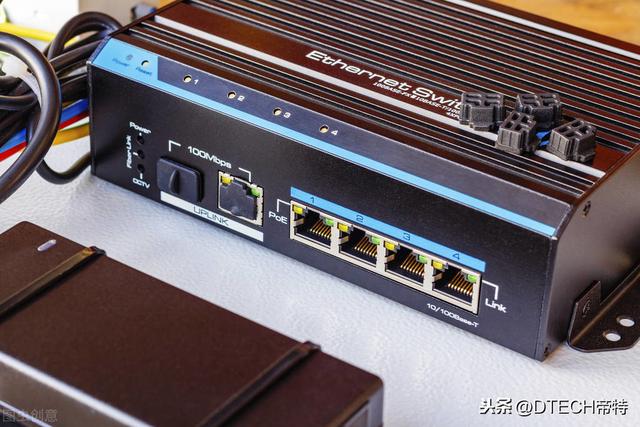

1、接口数量

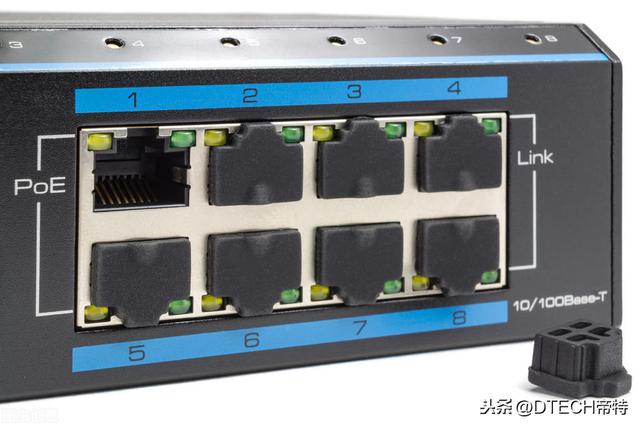

了解一共有多少个网络摄像头要连接到同一台网络交换机,也就知道需要选择多少个端口的交换机了, 常用的交换机有带4个端口,8个端口,16,以及最大24端口。

超过36个端口的交换机比较少见,毕竟因为功率和带宽限制,36个以上网络监控摄像头并不适合连接到同一台交换机。

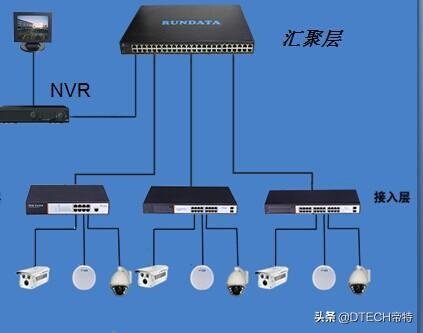

如果你需要多台交换机,那么我们强烈建议你选择交换机带千兆上传网口。千兆网口可以支持大吞吐量数据传输, 虽然百兆上传网口也可以进行连接,但是用户可能遇到带宽不足的问题。


2.、供电要求 –POE或POE+, POE转换器和POE分离器

仔细检查网络摄像头的技术参数,了解每个网络摄像头需要电源功率以及所支持的POE供电标准,是IEEE802.3af 还是IEEE802.3at。普通网络监控摄像头大多采用802.3af标准,而高功率的网络摄像头如网络高速球需要使用PoE+即802.3at标准交换机。


记住POE +供电交换机同时支持普通POE标准即802.3af,但是普通的POE供电交换机却无法支持POE+设备。然而,市场上也有同时支持两种以太网供电的设备,所以在选择这些产品之前,应该认真阅读产品参数。


实例解析:

如果你有10个摄像头的网络视频监控系统,其中只有一个摄像头(如网络高速球)需要使用POE+(30瓦)供电,那么用户还有其它的选择。

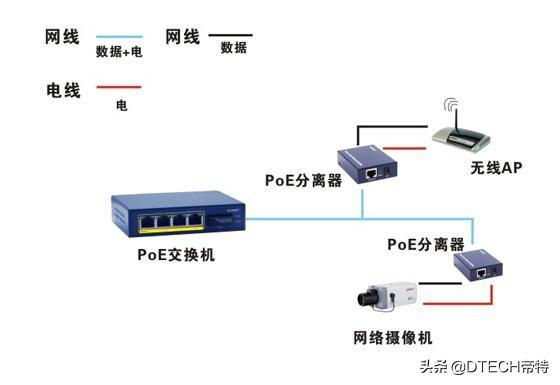

POE+高功率网络交换机通常会比不同POE供电交换机要贵,为了克服这个问题,用户可以选择使用一个POE+转换器和分离器。POE供电转换器和分离器可支持一个设备的单独供电,并且用户可以购买到符合不同供电要求的产品。

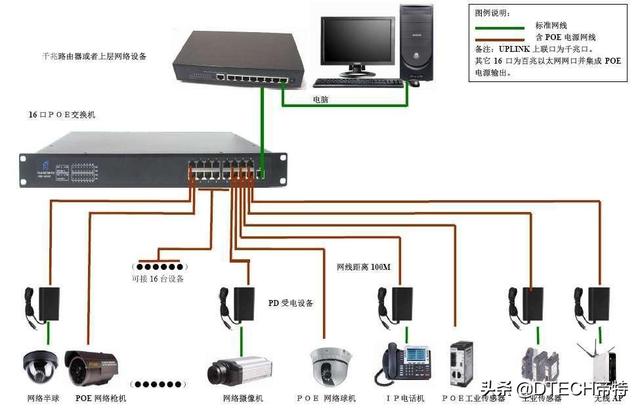

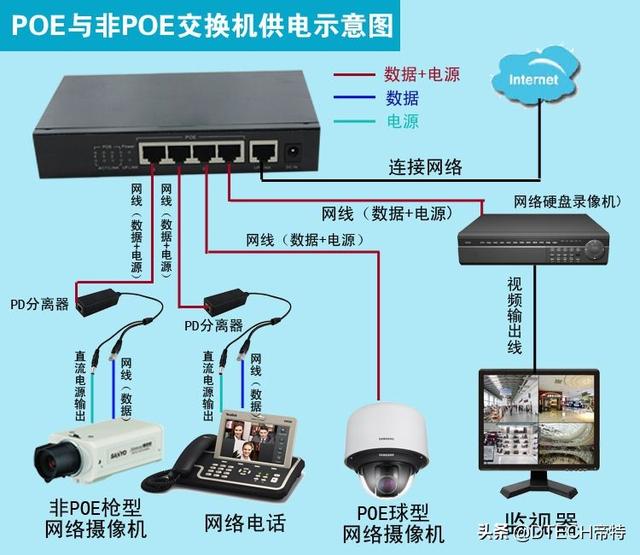

所以,使用POE转换器和分离器,用户可以选择标准16口POE交换机,然后单独给POE+设备进行供电。不用担心,POE转换器和交换机都可以连接到POE或POE+交换机。POE交换机具有智能端口设备功能,能自动识别所连接的设备,如果设备不支持POE,交换机仅传输数据。

这样,用户可以不需要仅为了一台监控摄像头,而使用一台POE+交换机,但仍然可以满足高功率供电要求。

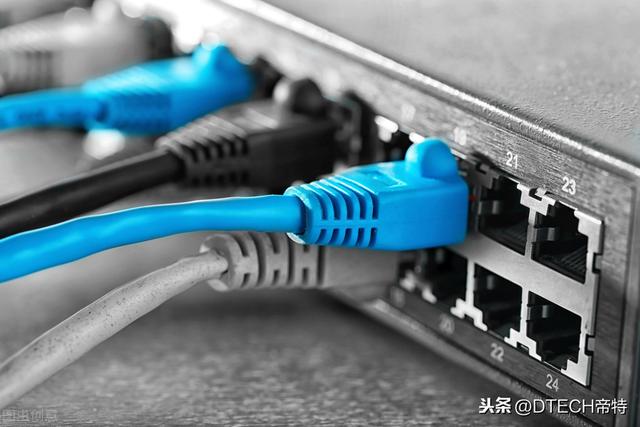

3、网线连接长度

在进行网线布线规划的时候,记住摄像头到交换机的距离不要超过90米。这个对使用POE供电非常重要,因为电压在传输的时候,线缆要消耗电流,造成电压降低。

对于POE连接来说,测量电源是是否困难的,如果连接距离超过90米,可以能造成设备无法启动或者不能正常工作等问题。


4.、足够的千兆网卡用于录像设备

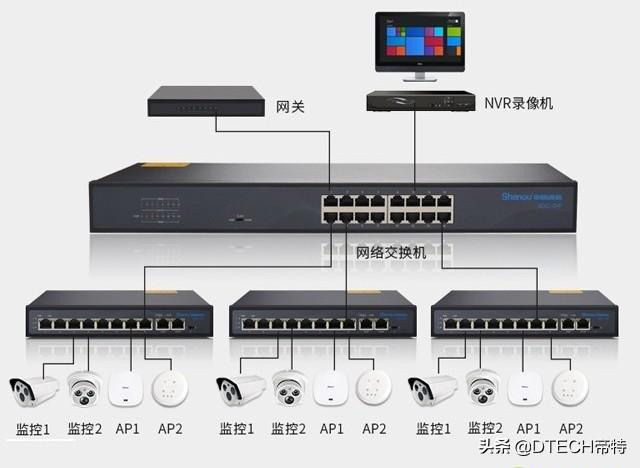

如果为高清监控选择一款网络交换机,那么用户应该注意网络交换机应该带千兆上传网口,用于连接到网络录像机NVR进行录像。用户网络录像机NVR必须接入到交换机的千兆上传网口。


如果没有这样做,那么录像的时候会造成图像不稳定,抖动,甚至一些视频路数无法显示。也就是说,如果你有多台网络录像机(NVR),那么用户需要使用多台网络交换机,并确保所有的网络交换机拥有千兆以上上传带宽网口。
