摘 要: 为了准确高效地创建实景三维模型，针对倾斜摄影实景三维存在的问题，提出了利用倾斜摄影和近景摄影测量技术相结合的方式进行联合建模。采用倾斜摄影测量系统 QX5. 0 和近景摄影测量系统影像测量仪( vＲTK) 获取的影像数据作为数据源，并通过倾斜影像后处理系统 DP－Modeler，进行空地数据联合建模，实现对倾斜实景三维模型精细化重建的目的。

关键词: 近景摄影; 倾斜摄影; 三维模型

” 1  引 言

近年来，随着经济社会的快速发展， 城市建设水平

的不断提高，当今城市的发展正在从数字城市向智慧城市迈进，传统的模拟三维模型难以满足智慧城市的规划、建设、管理需求［1］ 。随着无人机倾斜摄影测量技术的快速发展，利用无人机搭载多视镜头进行倾斜摄影，快速生成城市的实景三维模型，已成为获取地面三维信息的重要手段［2］ 。倾斜摄影技术虽然具有真实性、全要素的优势［3］ ，但是，在实景三维的应用中发现很多不足之处，特别是近地面和建筑侧面细节表现上， 往往出现大面积的数据丢失、模糊、拉花等现象。本文从倾斜摄影测量的不足之处着手，将倾斜摄影和近景摄影技术有机融合进行联合建模， 来弥补倾斜摄影测量的局限性。再将倾斜影像模型的丢失和模糊的细节进行修复，得到清晰度和识别度更高的实景三维模型。

2  倾斜与近景摄影测量系统简介

2. 1 倾斜摄影测量系统

倾斜摄影是测绘领域近些年发展起来的一项高新技术，该技术通过从 1 个垂直、4 个倾斜镜头同步采集影像，获取丰富的地面高分辨率影像信息。它不仅能够真实地反映地物情况、高精度获取建筑物纹理信息，还可以通过先进的定位、融合、建模等技术生成真实的三维城市模型。倾斜摄影测量系统如图 1 所示。

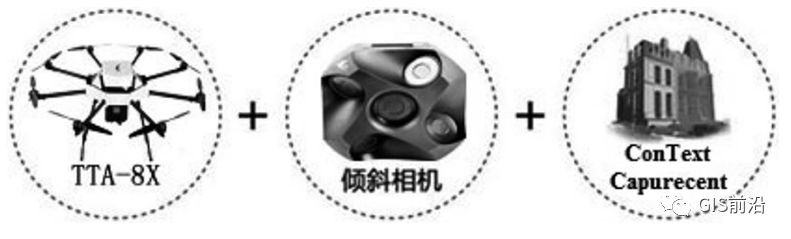

图 1 倾斜摄影测量系统

2. 2 近景摄影测量系统

影像测量仪( vＲTK) 是近景摄影测量领域新兴的一款开拓性产品，该产品采用单镜头搭配成熟的 ＲTK进行外业采集影像数据、位置信息，内业结合专业的数据处理软件，可生成高精度点坐标、三维模型等可视化交互物。近景摄影测量系统如图 2 所示。
