CAD如何使用XLINE命令如何在计算机辅助设计中使用XLINE命令，如何在CAD中使用XLINE命令

在CAD中，构造线是一条无限延伸的直线，没有起点和终点。通过在绘图区域点击或输入坐标值来创建一个或多个构造线对象，可以用于辅助线或图形位置的布局，这在作用对我们的绘图起到了很大的作用。接下来我们来学习如何操作XLINE命令。

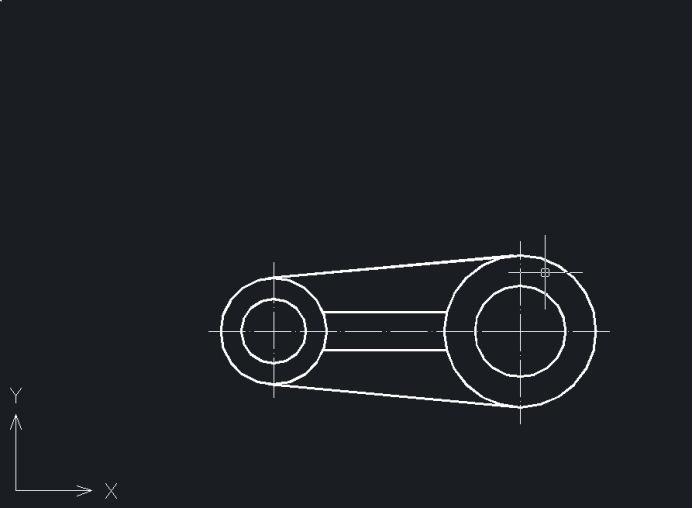

1.打开一个图形文件，如下图所示，同时打开对象捕捉功能。

2.在命令行输入“XLINE”并按回车键确认，然后输入“v”并按回车键。

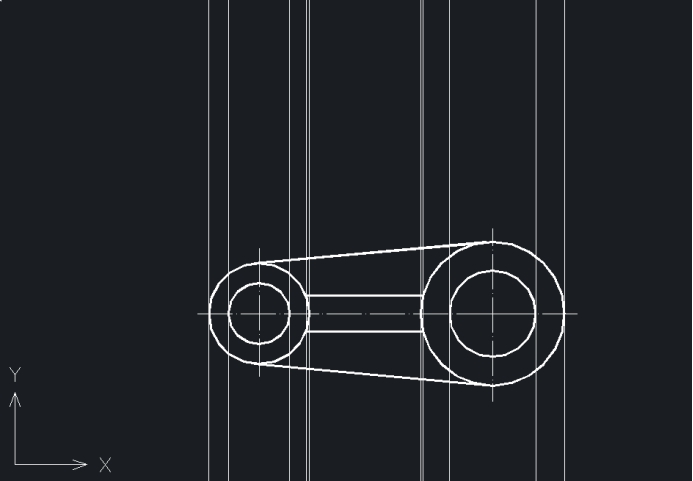

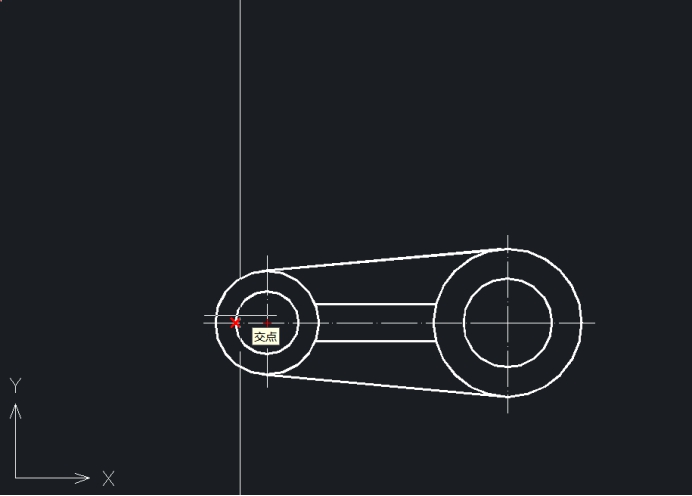

3.启用“交点”捕捉，依次绘制垂直构造线，按回车键确认。

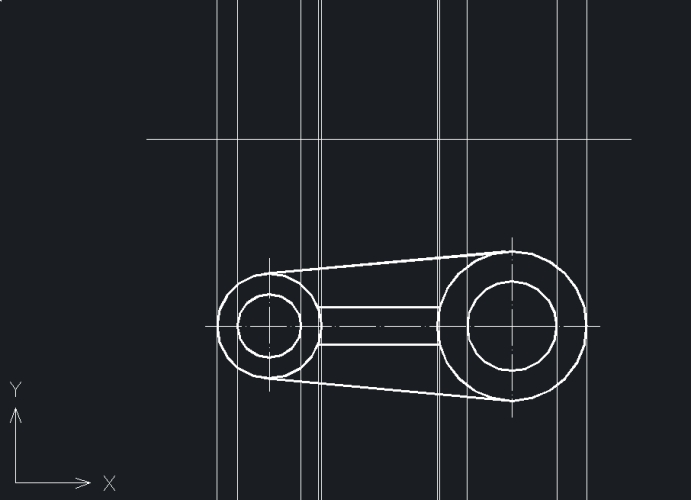

4.在图表上方的适当位置画一条水平线。

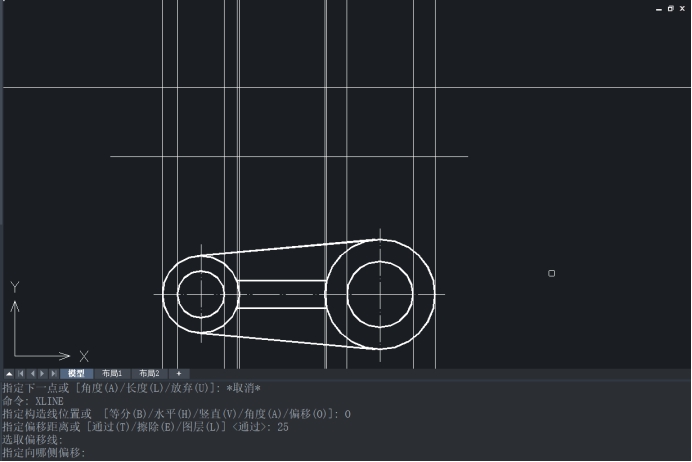

5.在命令行输入“XLINE”，再次启用构造线命令。根据命令行提示，输入“o”，按回车键确认，然后输入偏移距离“25”，按回车键确认，选择刚刚画出的水平线，在水平线的任意位置拾取，按回车键确认。

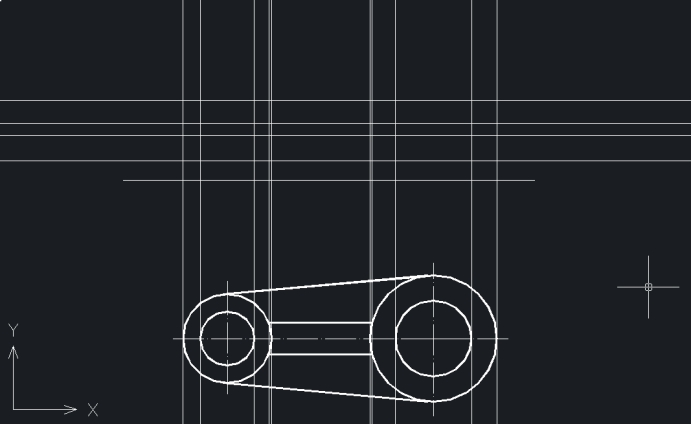

6.重复上述步骤，分别画出偏移距离为“6”、“14”和“18”的施工线。结果如下图所示。

7.基于从构造线获得的辅助线，用直线命令拾取构造线之间的交点，绘制零件的主视图，然后隐藏构造线，效果如下图所示。

以上是一个在CAD中使用XLINE命令的示例操作过程。掌握建筑线的绘制可以提高我们的绘制效率，不熟练的伙伴可以练习几次。
