疲劳测试分析软件,直接使用材料疲劳试验数据进行疲劳分析

疲劳计算需要三个输入：有限元应力/应变的计算结果，材料的疲劳数据，一般是S-N曲线或者E-N曲线。第三个是载荷谱。材料的疲劳数据，通常都是在MSC Fatigue软件自带的材料数据库中找个相同或相近的材料，材料库没有的材料，其疲劳数据可以通过试验获得。通常情况下，试验测得的应力寿命数据需要进行数据拟合，得到表征寿命－应力范围直线关系(在双对数做标下)的参数，然后在MSC Fatigue中输入这些参数，从而得到标准形式的应力－寿命曲·线在疲劳分析中使用。在MSC Fatigue中也可直接使用材料的疲劳实验数据进行疲劳计算。下面对此方法和分析过程作一简述。

1.多平均应力S-N曲线

在MSC Fatigue中，支持多平均应力S-N曲线，该曲线存放在一个单独的材料库中，文件名为：nmatsmas.mnd，位于Patran的安装目录下。对MSC Fatigue 2012.2，其具体路径为：

D:\MSC.Software\Patran_x64\20122\mscfatigue_files\Mats

该文件中，材料的疲劳数据是以测试数据点定义的，如下图：

2、在数据库中添加自己的材料

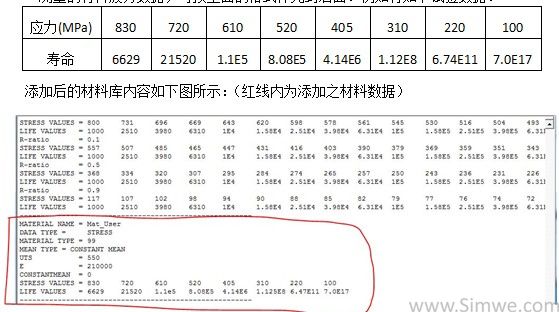

测量的材料疲劳数据，可按上面的格式补充到后面。例如有如下试验数据：

为清晰起见，也可把文件D:\MSC.Software\Patran_x64\20122\mscfatigue_files\Mats\ nmatsmas.mnd 拷贝到当前工作目录下，然后进行添加材料的操作。如按此操作，则在后续的材料选择中，先要选择当前目录下的材料库文件。

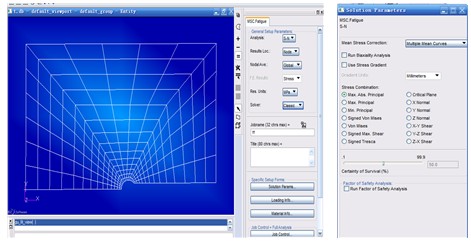

3、分析设置

选择分析类型：S-N，求解参数中平均应力修正：Multiple Mean Curves
