一种直接测量的可视化1JCH二维核磁技术及其在结构解析中的应用

文章概述


随着核磁技术的发展,适用于不同情况的核磁测试技术被研究人员设计出来。本文作者设计了一种可直接读取1JCH的二维核磁技术,并例举了其在结构解析中的应用。从作者展示的几个例子来看,该技术可能会为复杂天然产物的平面解析、核磁归属、构型确定提供帮助。


对作者设计的脉冲序列介绍

eacdc10f59b730188cdc01281c1b6e07.gif ff1e2d93a027ae2f66bc162a1812e2ad.png

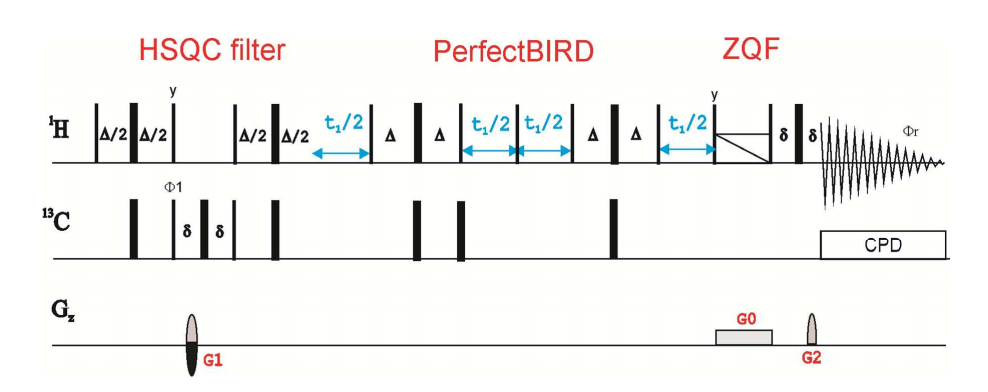

上图为本为作者在HSQC脉冲序列的基础上进行改良,设计的可直接读取1JCH的脉冲序列,其中宽棒为180°脉冲,窄棒为90°脉冲,BIRD脉冲 (bilinear rotation decoupling)为双线性旋转去耦脉冲。因作者使用INEPT (insensitive nuclei enhanced by polarization transfer, 非灵敏核的极化转移增强)实验以增强低灵敏13C核的信号强度,故使用BIRD脉冲以压制1H与12C相连时的磁化矢量信号(约占信号总量的99%)。ZQF(zero quantum filter)为零量子滤波。逐渐衰减的波代表FID (Free Induction Decay, 自由感应衰减);CPD (composite pluse decoupling 组合脉冲去耦)为一种消除1H核对13C核耦合的方法;GX为来自x方向的脉冲梯度场。


应用实例


下面我们通过作者利用该技术研究的几个模型化合物来看看1JCH可以给我们提供哪些分子结构信息。

eacdc10f59b730188cdc01281c1b6e07.gif 963631c26ae73a7413cd6aac21c28377.png

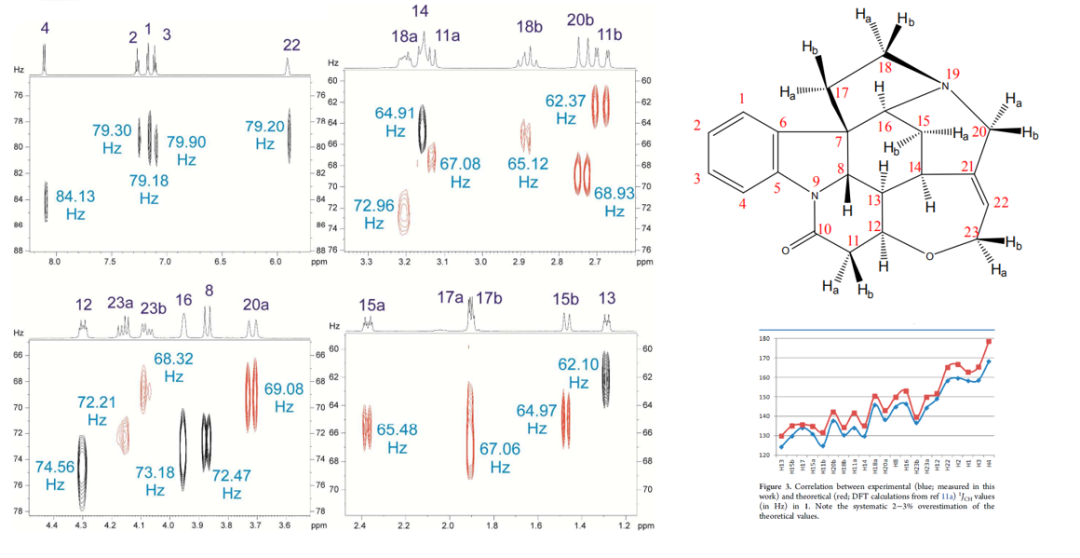

图1

首先作者选取了核磁方法学常用的模型化合物进行研究,其优点在于刚性很强,构象少,具有除炔基外我们常见的各种化学环境的质子。该化合物结构,谱图测试结果及与计算数据对比的结果如图1所示。其中谱图的F1轴为氢化学位移,F2轴为二分之一倍的1JCH。从图中我们可以看出,1JCH (sp2)均大于150Hz,其中H-4的耦合常数大于其他烯氢的耦合常数可通过σ-π*超共轭得到解释;此外,观察H2-11, H2-15, H2-18, H2-18, H2-20, H2-23的1JCH,可发现其Hα1JCH均大于Hβ。同时H-8,H-12, H-16, H-20α,H2-23的1JCH均在130Hz-150Hz左右,说明与杂原子相连会使1JCH增大。

eacdc10f59b730188cdc01281c1b6e07.gif 3a6cbc71ce2fddaa7e41e0c8023e35b4.png

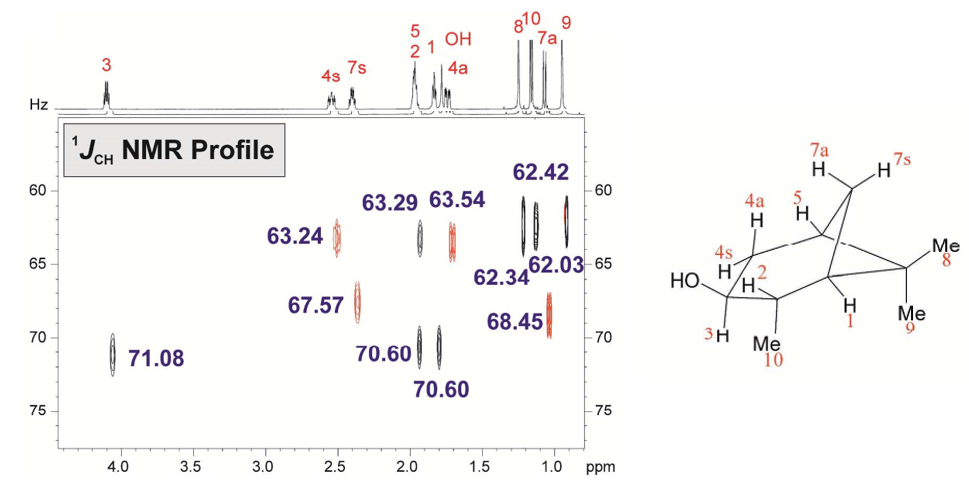

图2

作者随后选取了桥环化合物为研究模型(见图2),通过分析图中数据我们可以发现,一般情况下1JCH (CH2)>1JCH (CH)>1JCH (CH3),此外H-1与H-5因处于桥头位置,其承受的环张力较大,故1JCH增大至140Hz,H-3因与氧相连,1JCH达到142Hz。同时,比较H-4α与H-4β,H-7α与H-7β1JCH,可发现仍然Hα大于Hβ

eacdc10f59b730188cdc01281c1b6e07.gif d4dcec4ebfc1a1a16fdebcb6c0458728.png

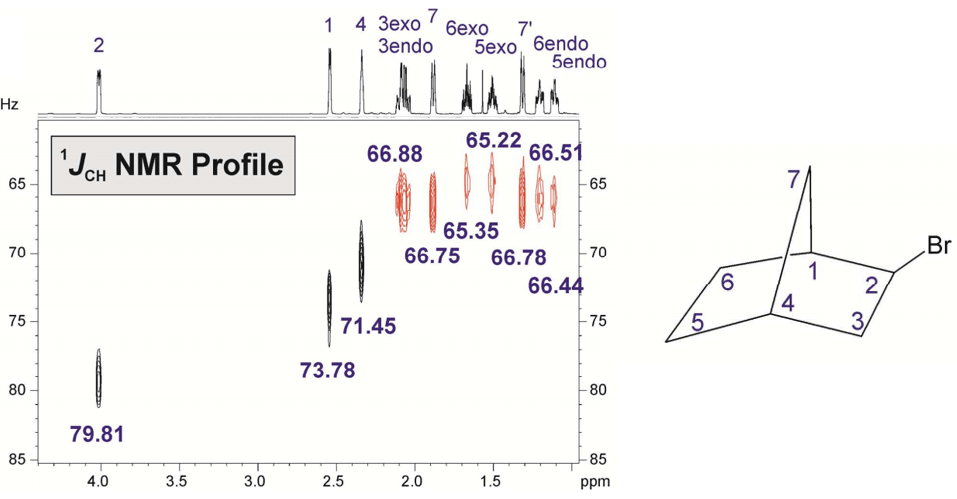

图3

根据我们对前两个模型的1JCH观察所得到的知识,图3中模型化合物各个位置的1JCH,也都能得到较好的解释。其中H-2因连有溴原子,1JCH增大至约160Hz。H-1与H-5处于桥头位置,1JCH升高至140Hz以上。此外,观察H2-3, H2-5, H2-6的1JCH (Hα)均大于1JCH (Hβ)。

eacdc10f59b730188cdc01281c1b6e07.gif 46c9cf856ab64c8eee469c7c6cc5c3ca.png

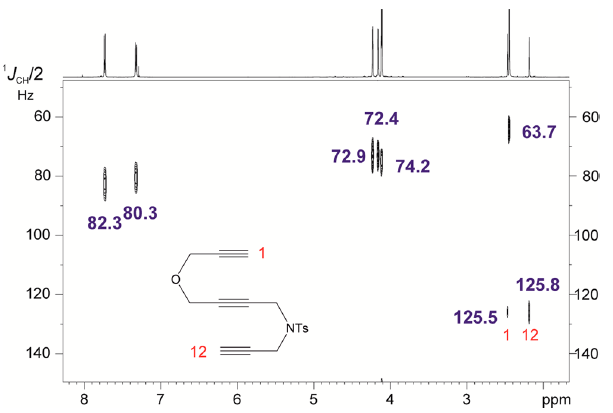

图4

最后作者选取一个具有炔基的模型化合物用于说明炔氢的远大于1JCH其他情况下的1JCH。(见图4)


从本文几个模型化合物中总结的1J CH可能规律


依据作者测试的几个模型化合物的1J CH,我们尝试对影响1J CH大小的因素进行总结:

1.1JCH (sp)>1JCH (sp2)>1JCH (sp3)

2.σ-π*超共轭会使1J CH增大

3.1JCH(CH2)>1JCH (CH)>1JCH (CH3)

4.与杂原子相连,1JCH增大(Br> O> N),可能与电负性有关

5.环张力越大,1JCH越大

6.1JCH(Hα)>1JCH (Hβ) (该结论可能需更多实验结果进行验证)


总结与讨论


作者成功的设计了可直接读取1JCH的二维异核脉冲序列,并例举了几个使用辅助结构解析的实例。从结果看,该技术可能对确定苯环上杂原子的连接位置(σ-π*超共轭的影响)、分析立体构型及确定Hα、Hβ的核磁归属等方面提供帮助。然而,目前利用碳氢耦合常数进行结构确定的研究多为2-3JCH,几乎未见涉及1JCH的结构解析实例。我们如果想要使用1JCH进行结构解析可能需要进一步系统的研究不同结构1JCH的核磁规律,故目前1JCH谱仍无法与HSQC,HMBC等常用异核核磁技术具有同等的作用,对1JCH谱的使用可能更多的需要结合量子化学计算进行。

指导教师:黄肖霄
