本文详细介绍了如何在Vivado中创建一个包含源文件的IP，特别是带有参数的IP封装过程。从新建工程、添加源文件、设置库名和目录，到定制IP参数和GUI，最后封装IP，每个步骤都有清晰的操作指南。

有时候我们想参考官方的源码，但是有些IP怎么也找不到官方的源码，具体原因是什么呢？

下面从下面两种Vivado创建IP的流程看下具体的原因。

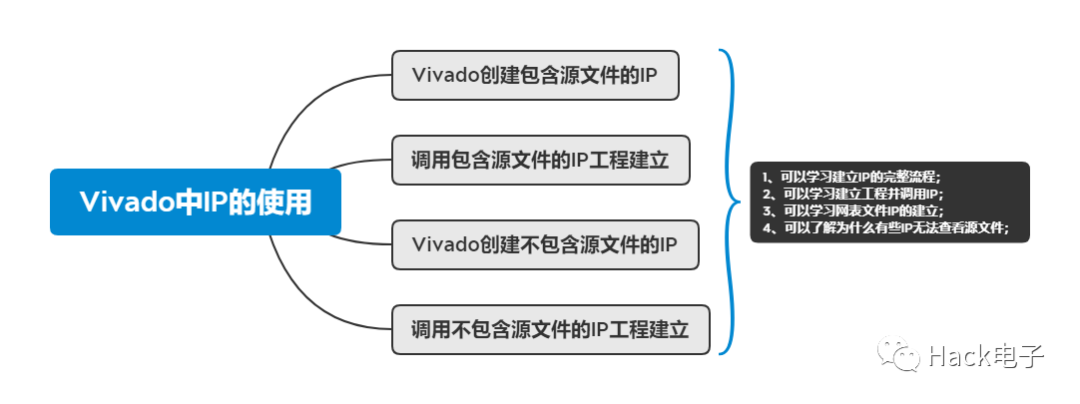

整个系列文章分为以下几个内容：


所谓“数字积木”，就是Vivado集成开发环境基于IP的 “积木块”设计思想。

VIvado中IP定制化流程如下：


来源UG896

IP目录将来自下面的IP统一到一个环境中，这些IP包括XilinxIP、第三方IP和用户IP。

基于IP-XACT标准，VivadoIP封装器工具提供了独一无二的“重用”特性。IP封装器为Vivado的任何用户提供了一种能力，即将设计流程任意阶段的一个设计进行封装，然后将该IP作为一个系统级的IP进行使用。

创建包含源文件的IP-带有参数

第一步：在操作系统下，执行菜单命令【开始】-【所有程序】-【Xilinx Design Tools】-【Vivado2018】点击【Vivado2018】，启动Vivado集成开发环境。

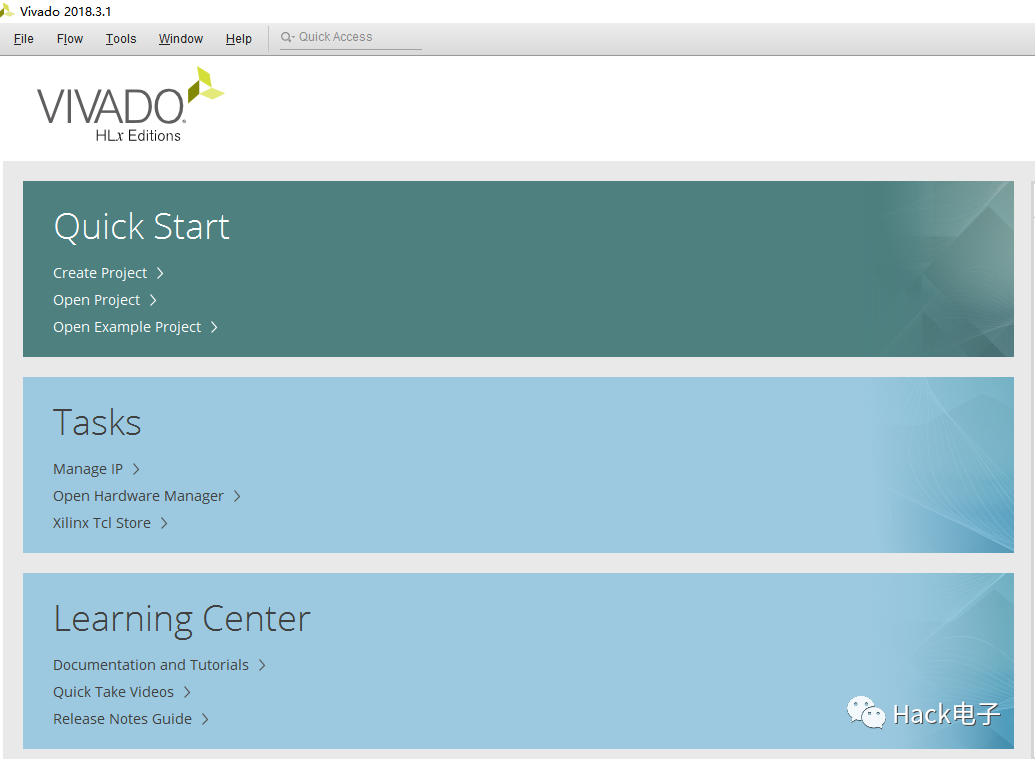

第二步：在“Vivado2018”主界面下，选择“Create New Project”选项，弹出“New Project-Createa New Vivado Project”对话框。

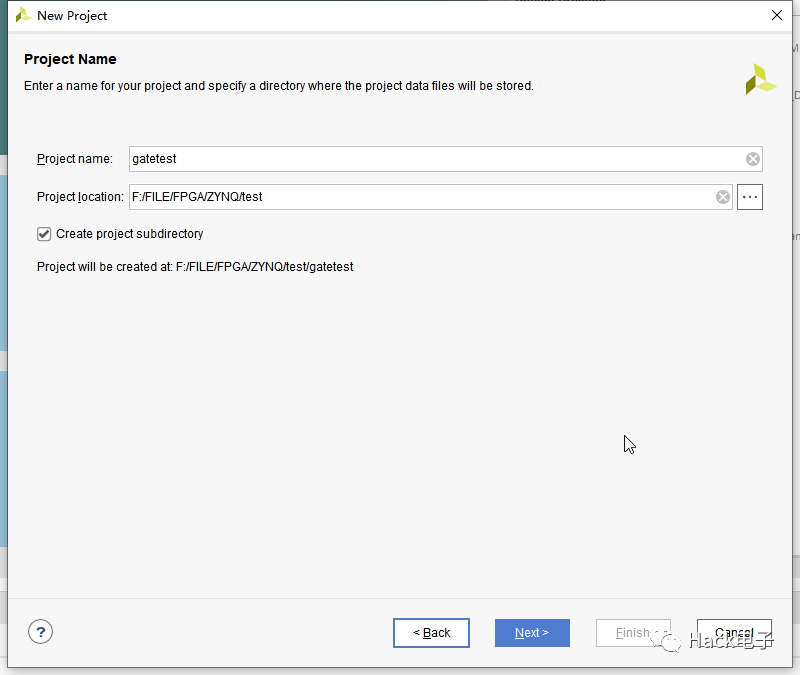

第三步：单击【Next】按钮，弹出“New Project”对话框。在该对话框中，按如下参数进行设置。

(1)Project name：gateip；

(2)Project location：XXX\test；

(3)选中“Create project subdirectory”前面的复选框。

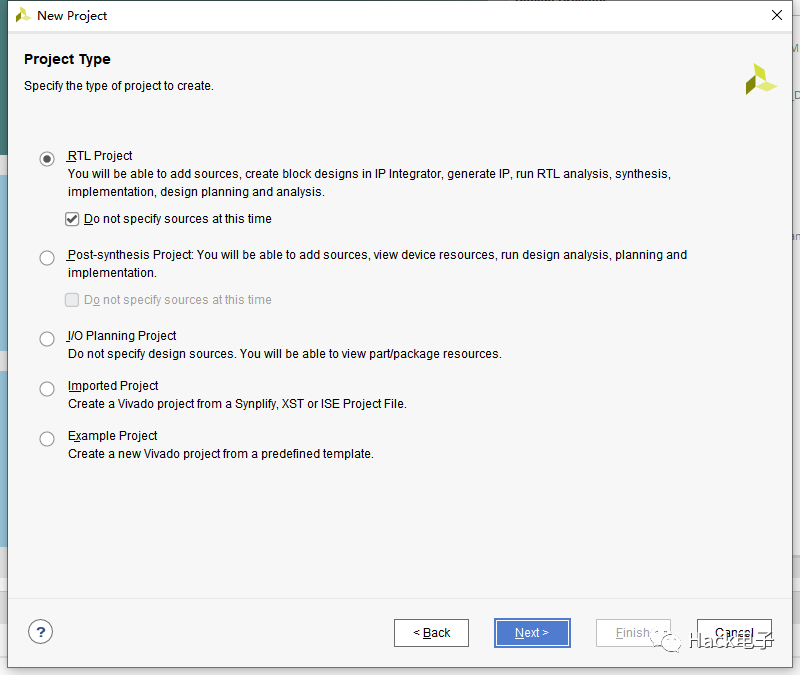

第四步：单击【Next】按钮，弹出“New Project-Project Type”对话框。在该对话框中，按如下参数进行设置。

(1)选中“RTL Project”前面的复选框；

(2)其他按默认设置。


第七步：单击【Next】按钮，弹出“New Project-Default Part”对话框。在该对话框中,选择器件“xc7k325tffg900-2”。

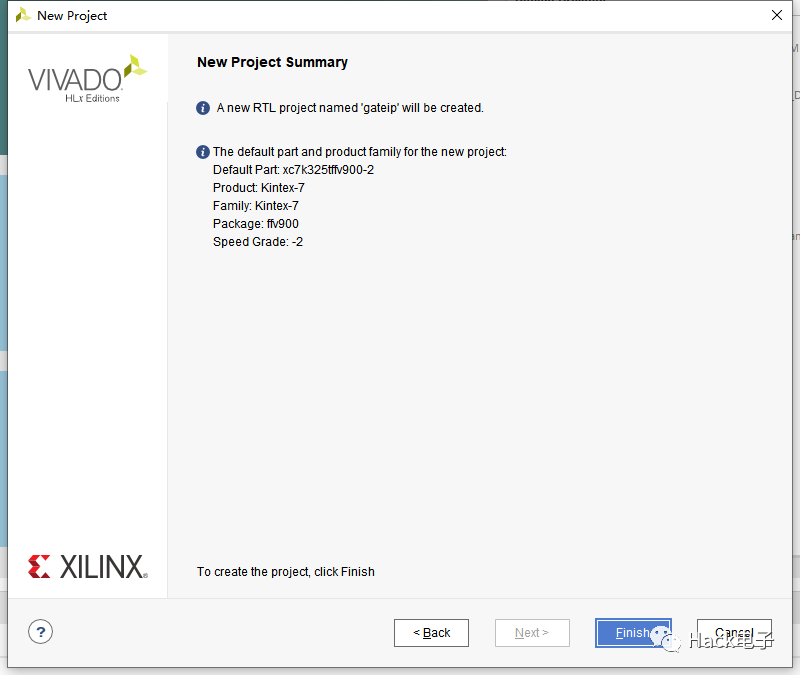

第八步：单击【Next】按钮，弹出“New Project-New Project Summary”对话框。


第九步：单击【Finish】按钮。

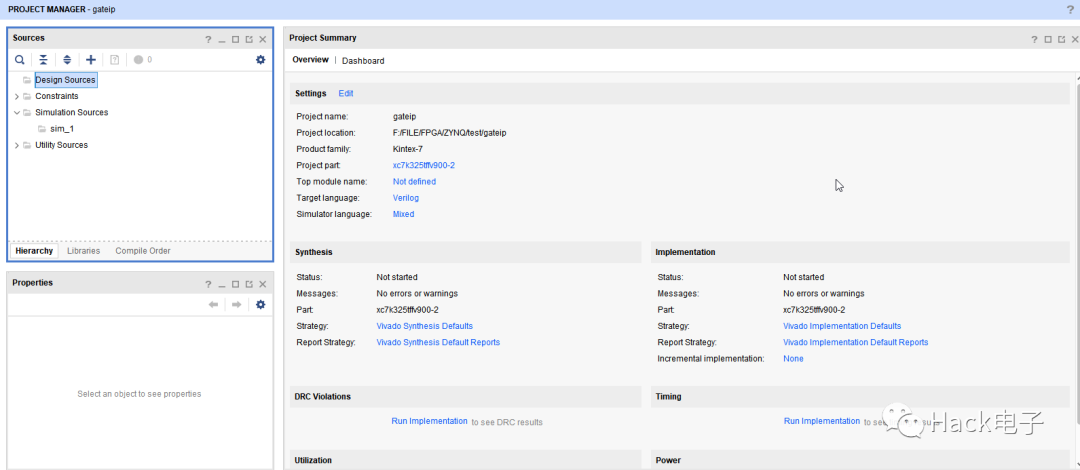

至此，完成新工程的创建。


接下来添加文件

第一步：【Flow Navigateor】-【Add source】按钮

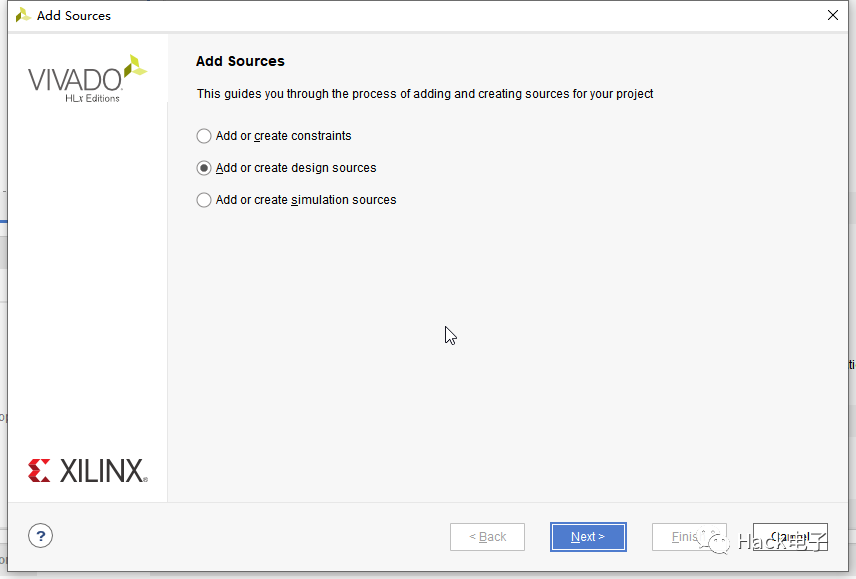

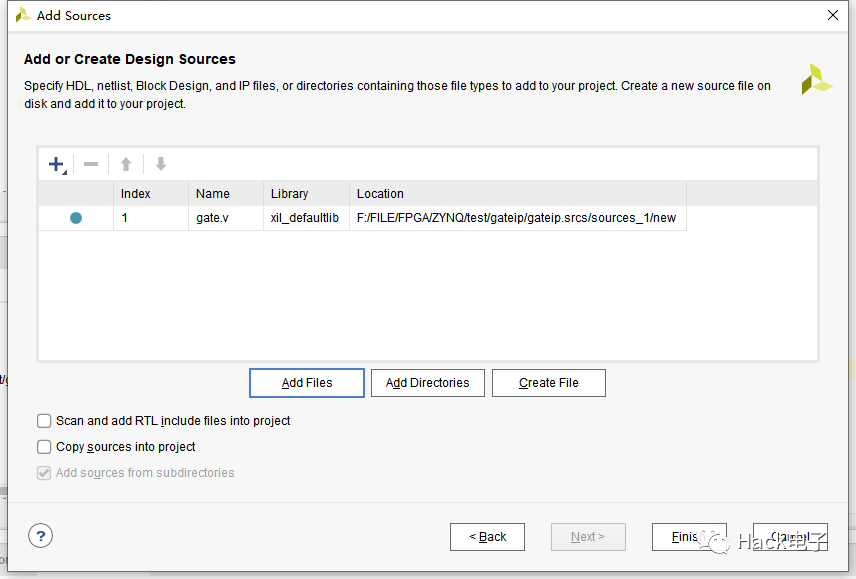

弹出“Add Sources“对话框。在该对话框中，单击【Add or crete design source】按钮，弹出“Add Source Files”对话框。在该对话框中，定位到XXXX\source路径。


在该路径下，选择gate.v文件。可以看到在“Add Sources”对话框中添加了gate.v文件，并且注意下面的设置。

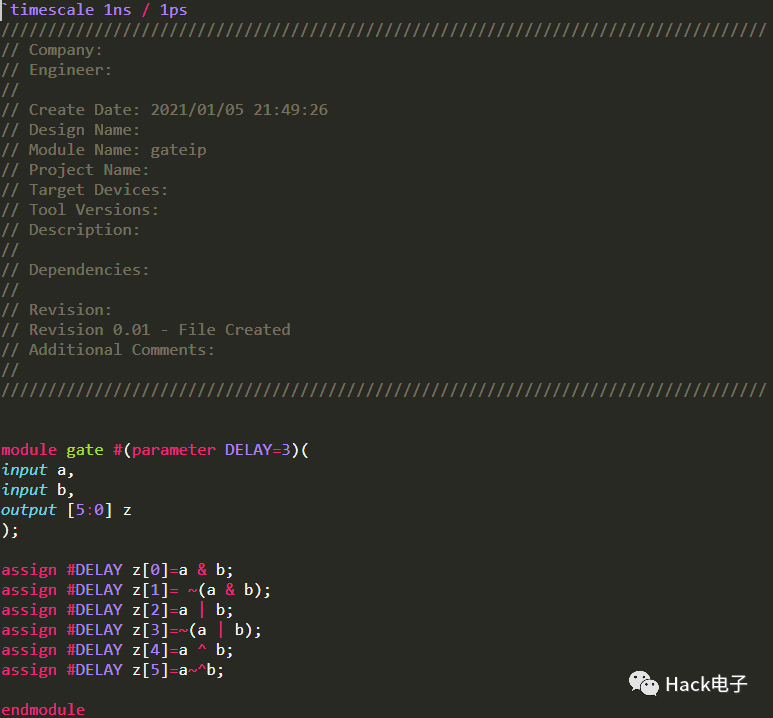

gate.v文件


第六步：单击【Finish】按钮。

设置库名和目录的步骤如下所示

第一步：在Vivado当前工程主界面左侧的“FlowNavigator”窗口中找到并展开“PROJECT MANAGER”选项。在展开项中，单击“Settings”选项。

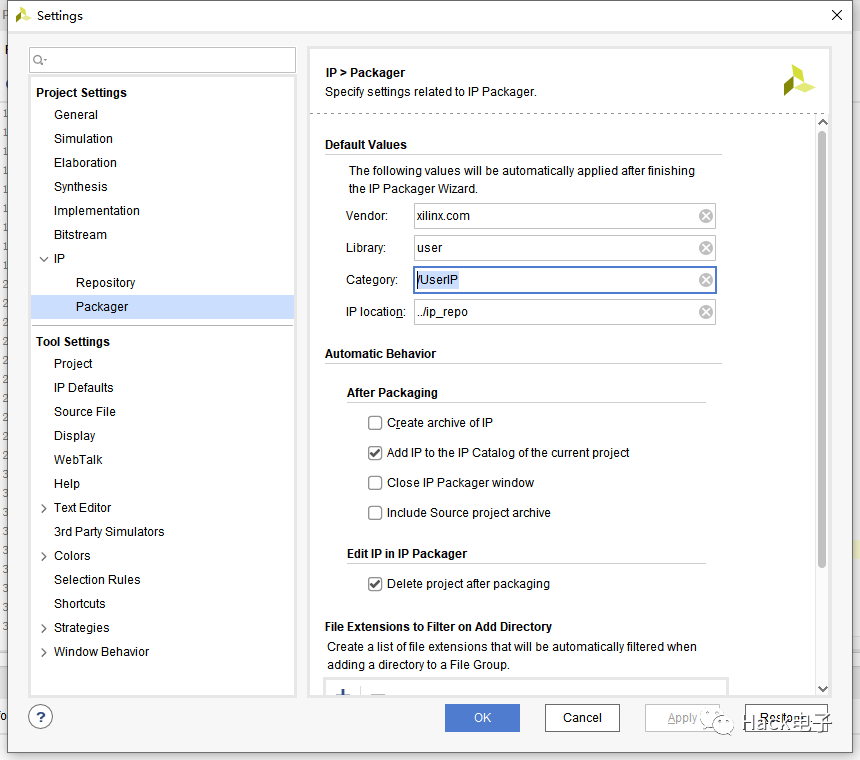

第二步：弹出如图所示的“Settings”对话框。在该对话框的左侧窗口中，找到并展开“IP”选项。在展开项中找到并选择“Packager”选项。在该对话框的右侧窗口中，按如下参数进行设置。

(1)Vendor:Xilinx.com

(2)Library:user

(3)Category: /UserIP

(4)其他按默认参数设置。


第三步：单击【OK】按钮，退出“Settings”对话框。

封装定制IP的实现

封装IP的步骤如下所示。

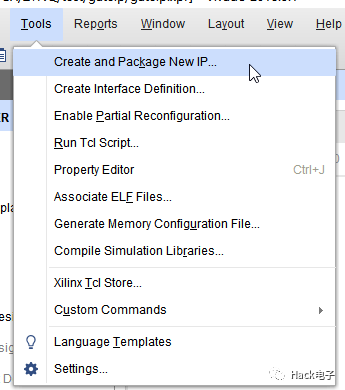

第一步：在Vivado当前工程主界面的主菜单下，执行菜单命令【Tools】-【Createand IP Package...】；

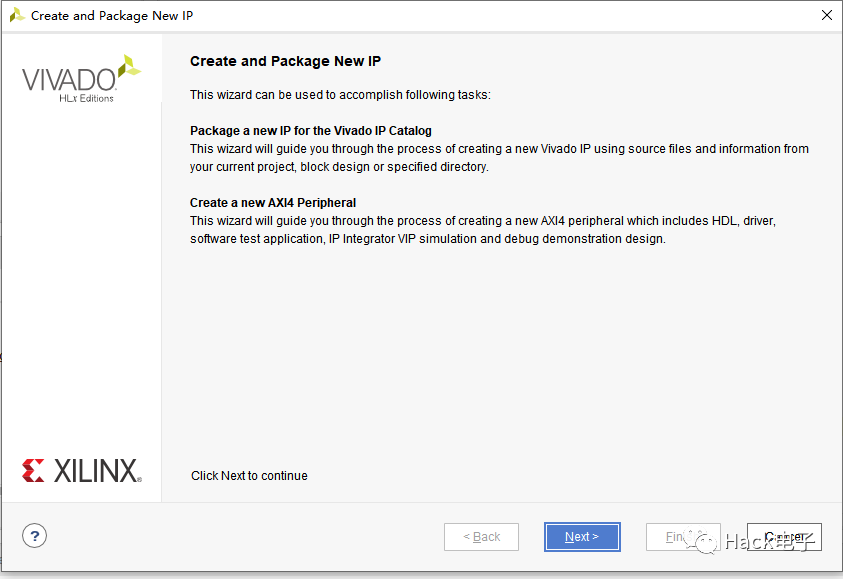

第二步：弹出“Create and Package New IP”对话框。


第三步：单击【Next】按钮。

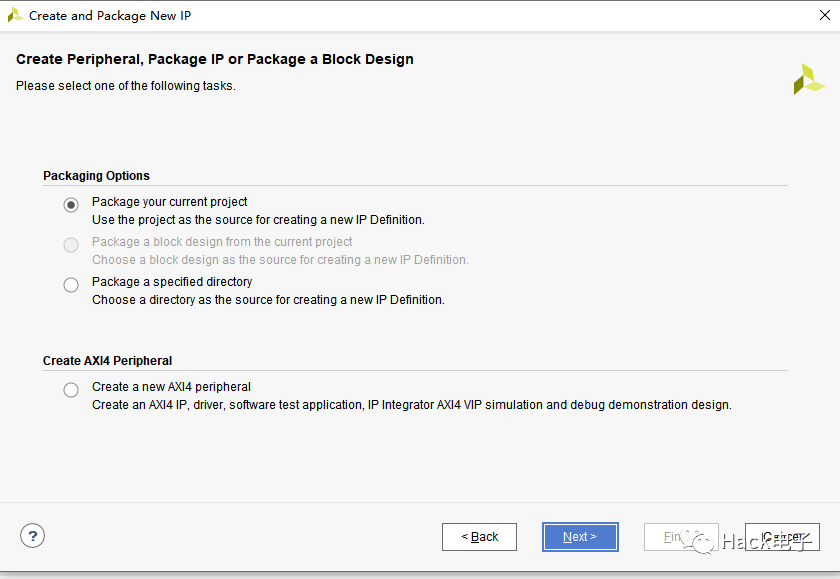

第四步：弹出“Create and Package New IP-Create Peripheral，Package IP or Packagea Block Design”对话框。在该对话框中，选中“Package your current project”前面的复选框。


第五步：单击【Next】按钮，弹出“Create and Package NewIP-Package Your Current Project”对话框。在该对话框中，按默认参数设置；

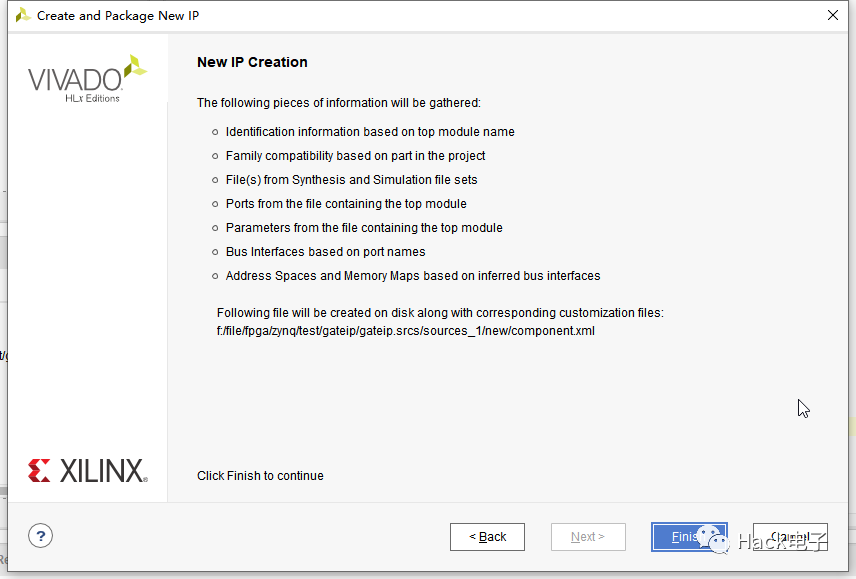

第六步：单击【Next】按钮，弹出“Create and Package New IP-New IP Creation”对话框。


第七步：单击【Finish】按钮，弹出“Package IP”提示对话框。

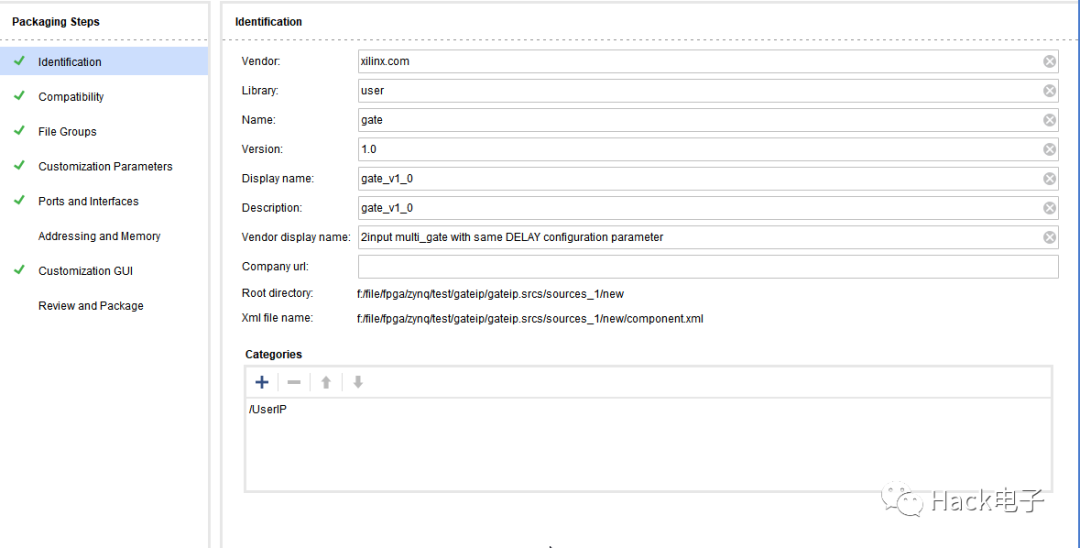

第八步：单击【OK】按钮，在Vivado右侧窗口中，出现配置IP参数的界面。如图所示，给出了“Identification”参数配置对话框。在该对话框中，按如下参数进行设置。


(1)Library:userdefme(与前面声明的库名称一致)。

(2)Name：gate

(3)Verison:1.0

(3)Display name：gate_v1_0

(4)Description: 2 input multi_gate with same DELAY configuration parameter

(5)Vendor display name：GPNT

(6)Companyurl：空着即可

(7)其他按默认参数设置。

第九步：选择“Compatibility”选项。

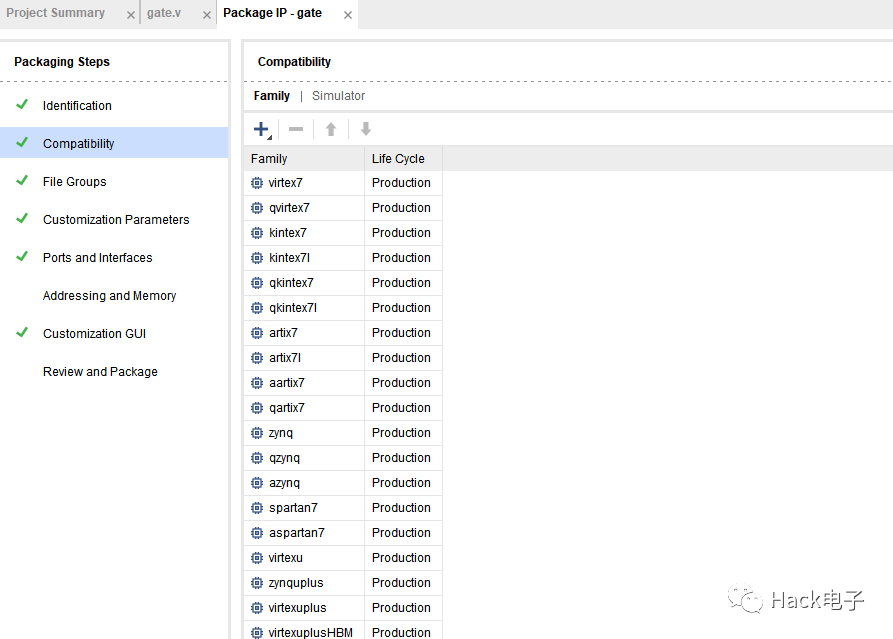

第十步：弹出如图所示的“Compatibility”参数配置对话框，该配置对话框用于确认该IP所支持的FPGA的类型

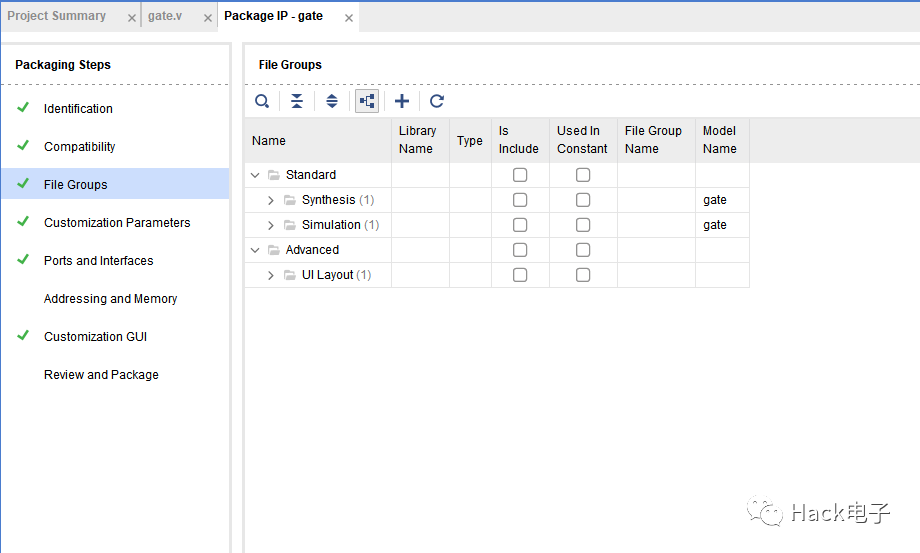

第十一步：单击“File Groups”选项，弹出如图所示的“File Groups”参数配置对话框


在该对话框中，设计者可以添加一些额外的文件，如测试平台文件。

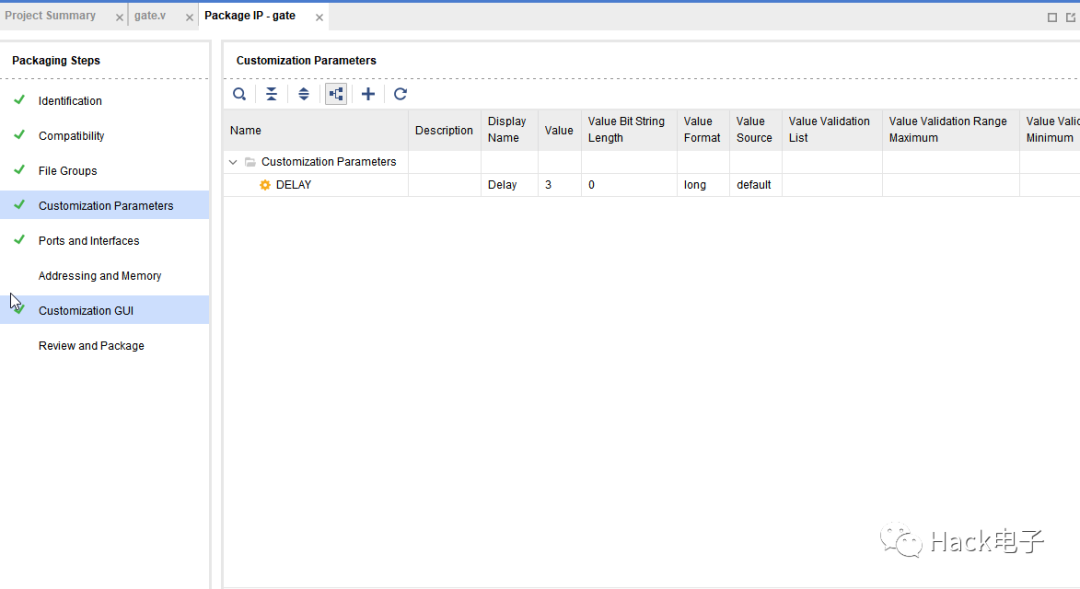

第十二步：单击 “Customization Parameters”选项。如图所示，弹出“Customization Parameters”参数配置对话框，可以看出从gate.v文件中提取了参数DELAY。

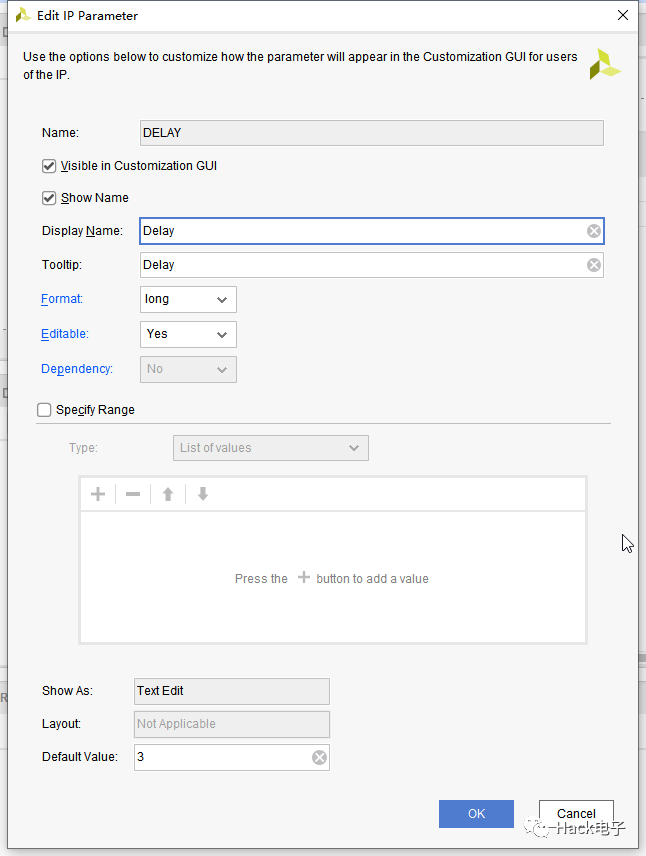

第十三步：双击上图中“Delay”一行，弹出如图所示的“Edit IP Parameter”对话框。


(1)“Editable”选项用于决定用户是不是可以修改该参数的值，如果不想让用户修改该参数的值，则可以将“Yes”修改为“No”。

(2)“Format”选项确定值的数据格式，可选项有long、float、bool、bit string和string。设计者可以通过右侧下拉框修改数据格式的值。

(3)“Specify Range”选项用于确定其值是不是有限制。在该设计中，勾选“Specify Range”前面的复选框，表示“Delay”可选的值是有限的。

(4)在“Type”后的复选框中选择“List of values”，表示有有限个值

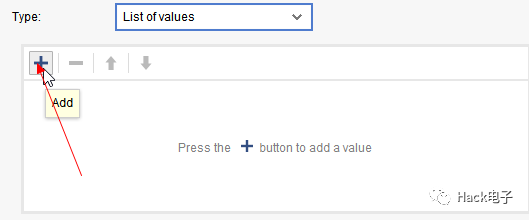

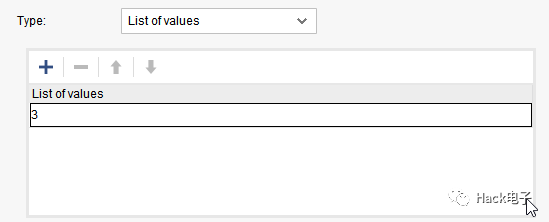

第十四步：如图所示，单击该对话框中的+按钮，在“List of values”下出现输入文本框框


在文本框中输入3

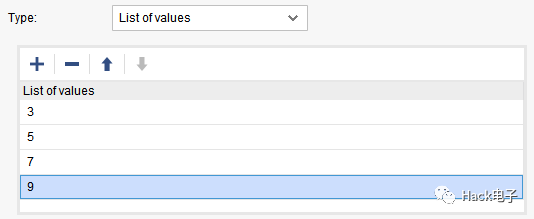

按照这个方法，再添加5、7、9三个数，图中给出的是输入完4个值后的界面

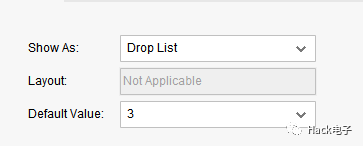

在“Show As”右侧的下拉框中选择“Drop List”(表示用户可以通过下拉框选择不同的值)；在“Default Value”右侧的下拉框中选择3,表示默认值为3


第十五步：单击【OK】按钮，退出“Edit IP Parameter”对话框。

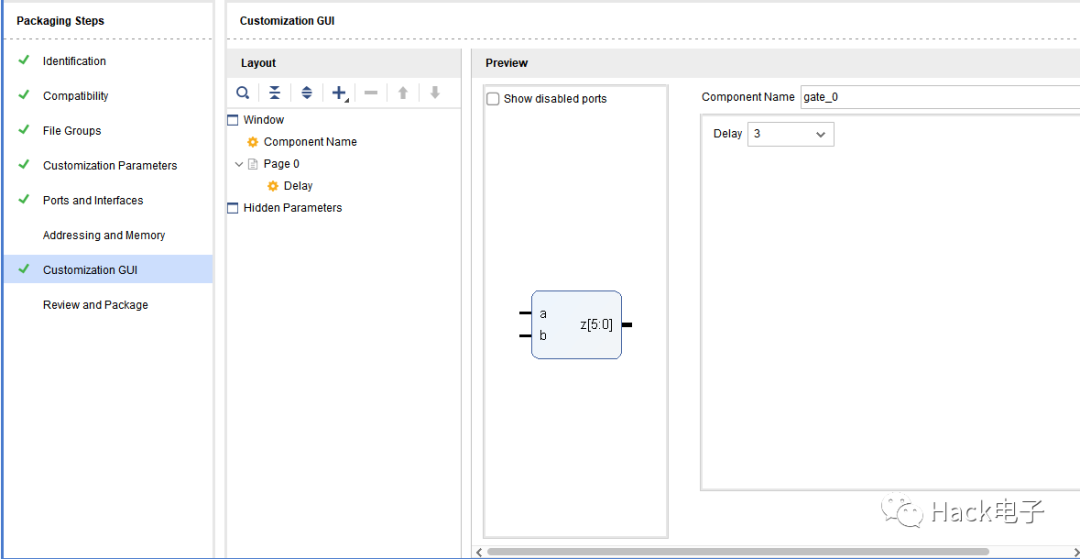

第十六步：单击“Customization GUI”选项，弹出如图所示的“Customization GUI”对话框。该对话框给出了输入/输出端口，以及带有默认值的参数选项。


第十七步：选择 “Review and Package”选项，弹出“Review and Package”对话框，在该对话框中单击【Package IP】按钮，如图所示。


第十八步：弹出“Package IP”对话框，提不“Finished packaging ‘gate_v_l_0’successfully”消息，提示封装IP成功。


第十九步：单击【OK】按钮。

第二十步：在Vivado当前工程主界面的主菜单下，执行菜单命令【File】-【Close Project】，关闭当前的工程。
