经常有网友在群里问为什么外部参照不能拆离，有好几次是因为有嵌套参照而不能拆离，这个问题比较容易解决，只要显示外部参照的树状图就可以知道原因了，如下图所示。

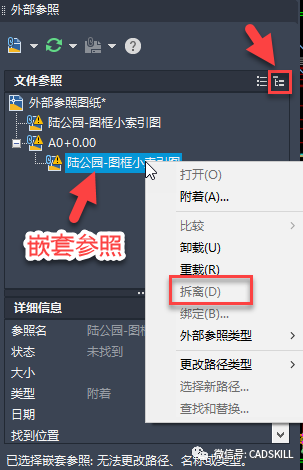

但选择的是嵌套参照，或者选择参照是其他参照的下一级参照(比如在上图中选择最上面那个同名的参照)的时候，右键菜单中的拆离选项是禁用的。

只有选择第一级参照而且这个参照没有作为其他参照的下一级参照时才能被拆离，如下图所示。

但有时候拆离选项可以选，但仍然无法拆离，比如说这位网友的这张图纸，在右键菜单中单击“拆离”选项后，命令会提示：外部参照 A0+0.00 有多重参照。未拆离。

为什么会出现这样的提示呢，我当时在2019版里试了半天才找到原因，如果当时装的是2020或2021版就简单了，因为在出现上述提示的同时，下面还有一行提示，如下图所示。

"A$C515D6365"是一个图块的名字，这个外部参照只所以无法拆离，是因为：

要拆离的参照被做到图块内部了！

这个图块名是CAD随机取的，应该是复制粘贴为块的结果，也就是说当时画图的人选择了外部参照以及其他图形后复制或剪切后粘贴为图块了。

我不知道是不是有意这么做的，如果是的话，不建议做这样的操作，因为这样会给后面修改编辑图纸的人带来很多困扰。

必须先将上面这个图块都选出来，直接删除或炸开后再将这个图块定义清理PU掉，才能拆离这个图块参照。

针对这个问题我对大家有两个建议：

一、不要将外部参照做到图块里。

二、不要随意使用粘贴为块，这种操作虽然定义图块比较简单，但因为这样生成的块名是随机的，而且是类似的，我们要从很多类似的名字找出自己要选择或处理的图块都不太容易。建议用图块BLOCK(B)命令定义图块，而且给这些图块取一个易于分辨的名字。

除了嵌套参照和做到图块内部的外部参照无法拆离外，不排除还有其他原因导致外部参照无法拆离的现象，如果还有类似现象而且知道原因的，可以留言分享。
