同种设备用交叉,568A和568B/
      不同的用直通,568B和568B.
       但路由器有LINK口,这个就不同了,交换机如果连这个口可能就不是直通了,看看说明书怎么说的这个口.他会提示你的CICSO的是这样,TP-LINK就不用随便连呵呵.


如何制作100M网线(直通线、交叉线)

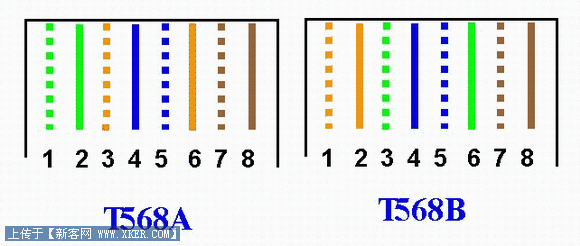

    直通：就是568B标准（100M）
    交叉：一头是568B，另一头是568A。
    PC-PC：交叉
    PC-HUB：直通
    PC-SWITCH：直通
    HUB-HUB普通口(RJ-45)：用交叉
    HUB-HUB级连口(“UPLINK”或“MDI”)：直通
    HUB-HUB级连口-级连口：用交叉
    HUB-HUB普通口-级连口：直通
    HUB-SWITCH：交叉
    HUB(级联口）-SWITCH：直通
    SWITCH-SWITCH：交叉
    SWITCH-ROUTER：直通
    ROUTER-ROUTER：交叉
这里所说的路由器ROUTER是企业级的，如思科、华为系列！
全反(Rolled)线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的 console 口连接的 console 线。做法就是一端的顺序是1－8，另一端则是8－1 的顺序。
记住一句话,同种设备用交叉,568A和568B/不同的用直通,568B和568B.但路由器有LINK口,这个就不同了,交换机如果连这个口可能就不是直通了,看看说明书怎么说的这个口.他会提示你的CICSO的是这样,TP-LINK就不用随便连呵呵.

交换机的连接
像集线器一样，交换机的接口也分为RJ-45接口和级联口，其中RJ-45接口用于连接计算机，级联口用于连接其它交换机或集线器。连接方式也与集线器相同。
直通(Straight-through)线、交叉(Cross-over)线、全反(Rolled)线的应用场合
路由器的接口
路由器的接口主要有串口、以太口和CONSOLE口等，如图19。通常，串口连接广域网，以太口连接局域网。而CONSOLE口用于连接计算机或终端，配置路由器。（路由器在使用前必须进行相应的配置，才能正常工作。通常可以将一台计算机连接到路由器的CONSOLE口上，通过计算机对路由器进行相应的配置）。

反转线不反转
   用过CISCO交换机、路由器的人都用过反转线。它是用来连接电脑和CISCO设备的之间的一种电缆，反转线一头是RJ－45水晶头，接CISCO设备的Console口，另一头是RS－232C 9针母头，接电脑9针串口公头。
很多讲网络的书上都提到反转线，制作方法却一笔带过，说是因线序反转而得名，我就在想RJ－45头的1线～8线在RS－232C上难道对应8线～1线？于是用万用表测量反转线的线序接法，才发现并非如我想象那样，具体线序如下：其实只用了7根线。

RJ-45
1
2
3
4
5
6
7
8
RS-232C
8
6
2
5



3
4
7


    在实践中，一般可以这么理解：
    1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接；
    2、路由器和PC属于DTE（数据终端设备）类型设备，交换机和HUB属于DCE（数据通信设备）类型设备；

    有的交换机和HUB已经带有智能分辨功能，所以直通交叉都可以正常使用，否则信号无法传输。
    级连网线长度不应超过100米， HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。最后须对线路进行通断测试，用RJ-45测线仪测试时，4个绿灯都应依次闪烁。软件调试最常用的办法，就是用Ping 命令。如果工作站得到服务器的响应则表明线路正常和网络协议安装正常，而这是网络应用软件能正常工作的基础。
