PIC单片机入门笔记（新手学PIC必看）——基于PIC16F886

最新推荐文章于 2024-09-20 15:08:36 发布
最新推荐文章于 2024-09-20 15:08:36 发布
阅读量6.9k 收藏 59
点赞数 12
文章标签： 嵌入式 c/c++ 硬件开发
这篇博客是作者学习PIC单片机的入门记录，特别是针对新手的PIC16F886单片机教程。作者从购买相关书籍和硬件，搭建最小系统板，配置MPLAB X IDE，设置配置位，到最后编写程序实现LED间隔1秒闪烁。文章强调了在学习单片机过程中实践的重要性，并提醒读者不要急于购买开发板，而应通过实验验证理论。
摘要由CSDN通过智能技术生成

学习PIC单片机的目的是打算做一款433M无线开关，之前学习过51与AVR单片机，对8位单片机有一些基础，不过PIC单片机还是第一次接触，先从入门开始吧！入门实验最经典的是点亮一只LED了，这次也它为例走一遍PIC开发的整个流程。虽然C语言已成主流，由于PIC单片机汇编指令只有35条，记忆容易，这次就从非主流开始！

一、准备工作
1. 在二手市场买来一本【PIC单片机原理与应用】第4版。
2. 在淘宝买来一个PIC的下载仿真器【PICkit3】。
3. 从废旧设备上面拆下一片PIC16F886的28脚单片机，用覆铜板制作了一个简单的PIC最小系统板，可以用来下载仿真、按键输入、LED指示灯、AD输入。
4. PIC开发环境MPLAB X IDE V3.6。

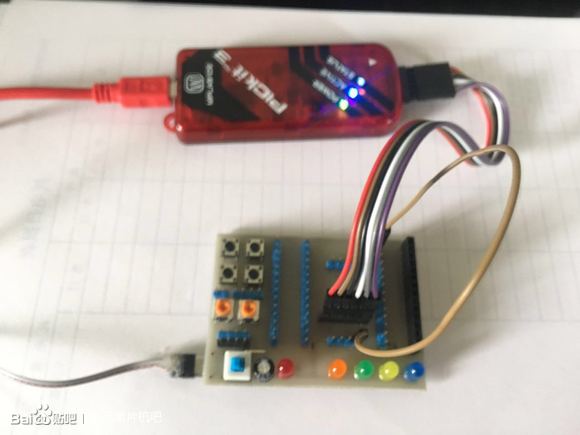

5. 连接好硬件，如下图

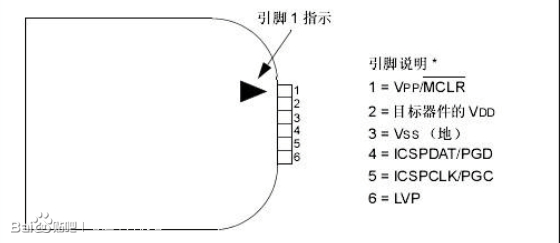

PIC仿真下载器的引脚说明如下图



1脚连接到单片机的1脚；4脚连接到单片机的28脚；5脚连接到单片机的27脚；6脚空。

二、新建项目
