ENSP中模拟stp生成树根路径cost值计算

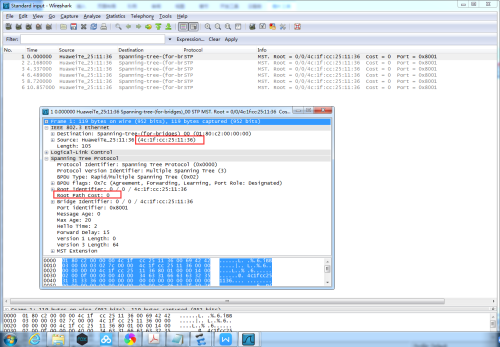

在SW2的ethernet0/0/2接口上抓包，可以看到根桥发送的BPDU中根路径cost值为0

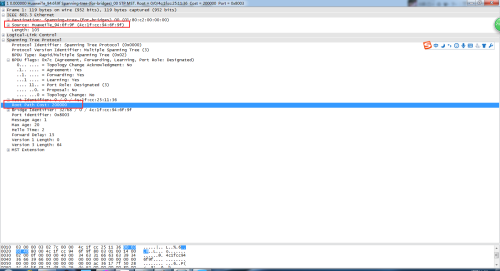

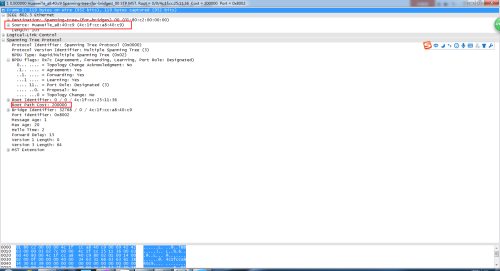

在SW4的ethernet0/0/2和ethernet0/0/3接口上分别抓包，查看发送者到达根路径的累计cost值为200000。

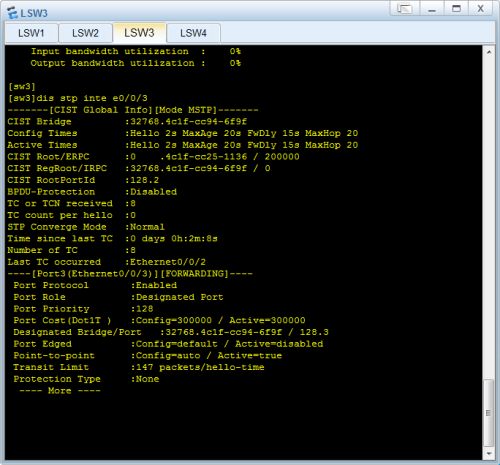

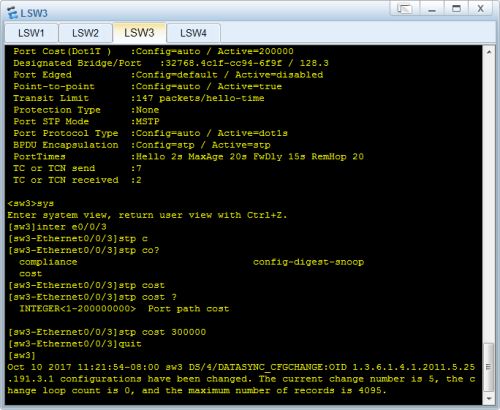

修改SW3的ethernet0/0/3接口的cost值为300000，再次在sw4的ethernet0/0/3口上抓包，发现到达根路径的cost值仍然为200000，并没有加上300000。说明SW3的ethernet0/0/3口到达根路径的cost值为200000，和本身端口的cost值（300000）无关。

“根桥上所有端口的根路径开销，以及同交换机上不同端口间的路径开销值均为零。”--《华为交换机学习指南》

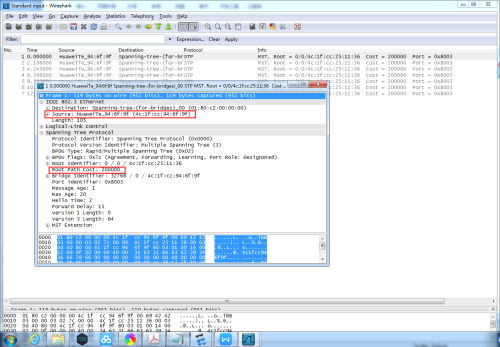

再次在sw4的ethernet0/0/3接口上抓包，发现cost值不变。

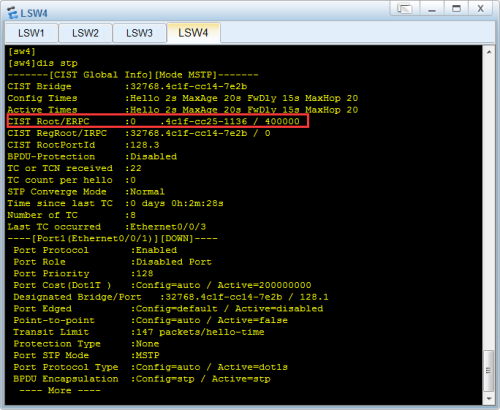

在SW4上查看到达根路径的cost为400000，即到达根路径的cost值计算方式为收到的cost值+root端口的cost值。

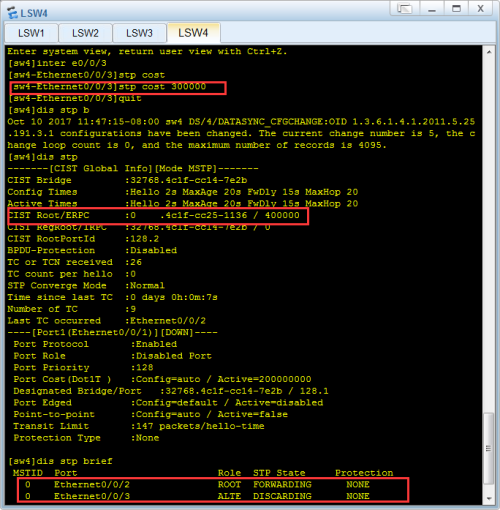

现在修改SW4上的ethernet0/0/3接口上的cost值为300000，再次查看根路径cost值。发现根路径cost仍然为400000，而根端口却发生了改变，由ethernet0/0/3改为了ethernet0/0/2

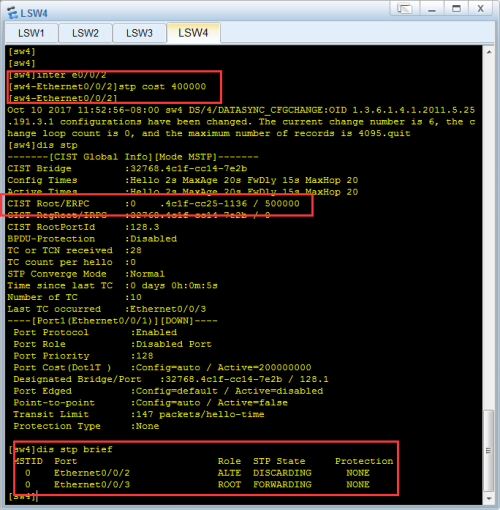

现将sw4的ethernet0/0/2接口cost值改为400000，则根端口会再次变为ethernet0/0/3
