中继台，是在无线对讲系统中，用于增大通讯距离，扩展覆盖范围的设备。中继台又称中转台、转发台、差转台，是专用移动通信领域不可缺少的重要设备。中继台的作用就是中转和放大信号。用于增大通讯距离，扩展信号覆盖范围。今天小编就和你来聊聊中继台的工作原理：

中继台的工作原理

一般来说，对讲机用户的活动范围往往受到对讲机发射功率的限制，因此，一组对讲机用户只能在一定的范围内活动，当某一个用户超出对讲机的通话范围时，便无法与组内的其他用户正常通话。如图1：图中，D在A的通话范围内，可以与A正常通话；B处在临界点上，与A通话质量不可靠；C在通话范围外，无法与A通话。为了扩大对讲机的通话范围，人们会采取各种方法，比如加大对讲机的发射功率，采用更高增益的天线，等等。但是这些方法并不总是适用，因为这会使对讲机的体积增大，不便于携带，而且是对讲机功耗变大，使用时间变短。在这种情况下，中转台便应运而生了。

中转台，又称转信台，英文为REPEATER。顾名思义，这表示其作用为通话信号的转接。当使用中转台时，通话半径会扩大一倍。如图2。

图2中，中转台收到A的信号，解调后在转发出去。这样，在中转台的通话范围内的对讲机用户都可以与A通信。由于中转台的发射功率以及接收天线的增益都比普通对讲机的高，所以中转台与对讲机用户之间的通话距离要比两台对讲机之间的通话距离远，如此一来，使用中转台后，通话距离实际上要增加一倍以上。

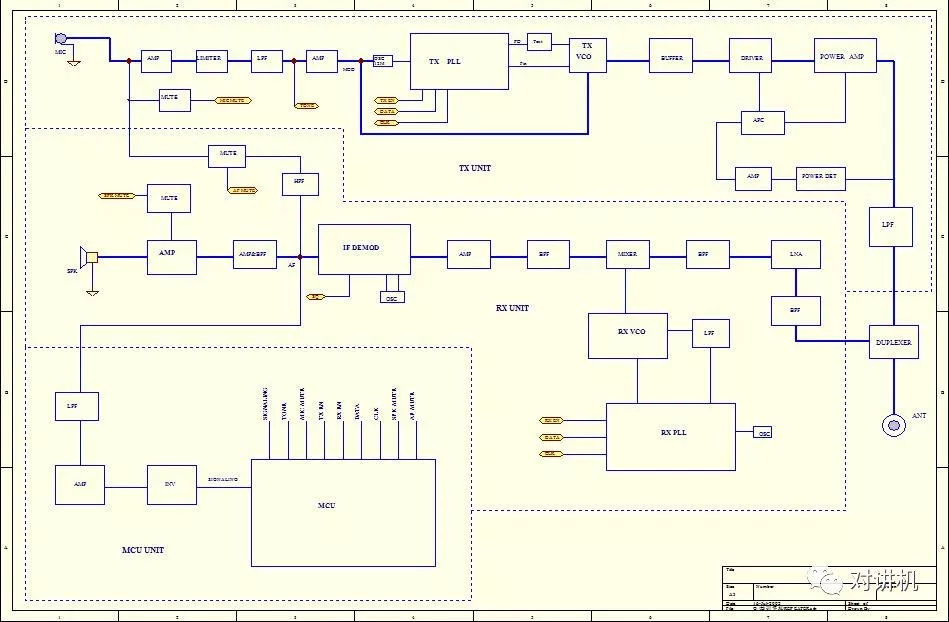

中转台实际上就是一台异频双工的收发信机，而移动用户也应该使用收发异频的对讲机才能与其配合工作。假设中转台的接收频率为f1，发射频率为f2，那么，用户对讲机的接收频率为f2，发射频率为f1。同时，为了增加保密性，减少干扰和误触发，在中转台和用户对讲机之间要设置相同的CTCSS，DCS或DTMF导频信令信号。当用户A发起呼叫时，中转台接收到信号并进行解调，当检测到A发的信令信号与本身设置相一致时，启动发射电路，同时把解调的话音信号用来调制发射VCO，这样，用户A的话音便被转发出去，在中转台范围内的其他同组用户就可以收到A的呼叫了。

脱网倒频及遥毙

脱网倒频及遥毙

以上就是中继台的工作原理，看文本文后，你是不是对中继台的工作原理有了更深的了解了呢？回复下方的小喇叭和我们一起探讨吧~
