咱们写DFB里边的光栅,叫衍射光栅
前几天写Y5T354 DOE,衍射光学元件,Diffractive Optical Elements
菲涅尔透镜有一类叫做衍射菲涅尔透镜
Y2T144 菲涅耳衍射与夫琅禾费衍射的区别,能看到衍射条纹,发生衍射现象的前提是
孔,要足够小
咱们光纤通信的常规波段,Y5T359 光通信的第一二三四五窗口来历,1310nm波长是个非常常用的窗口。
比如前天写的5G前传的6个波长,1271nm(1.27um)、1291、1311、1331、1351、1371nm,都是波长大于一微米的光
如果光学元件的设计尺寸,要比一微米小很多,它的光学的传播要按照电磁波理论来,就不是几何光学了。

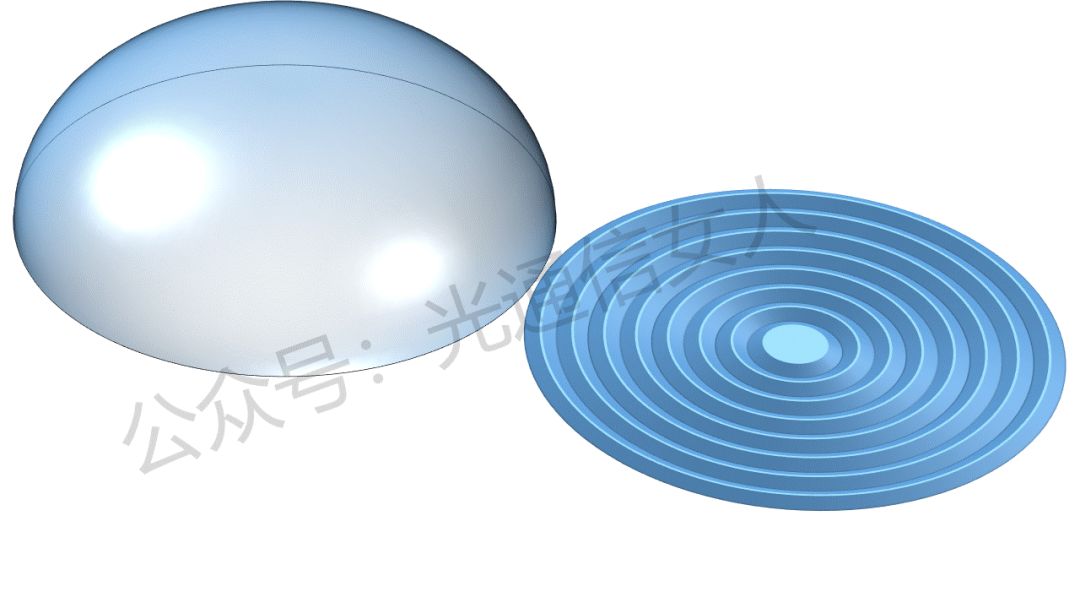

下图是普通的球透镜,和菲涅尔透镜

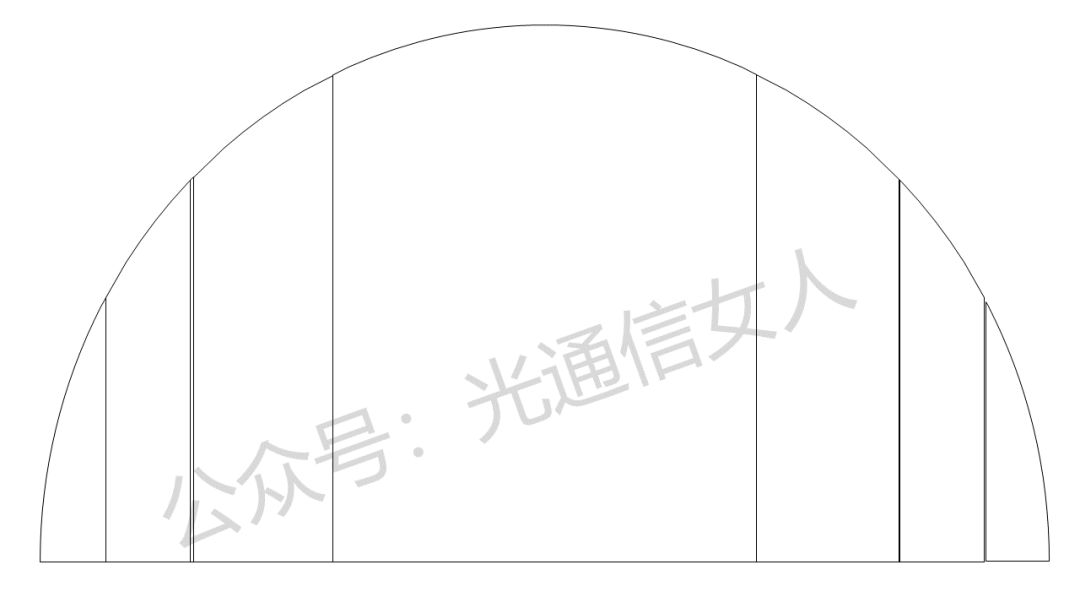

菲涅尔透镜的制作也很容易理解,透镜的曲离不变

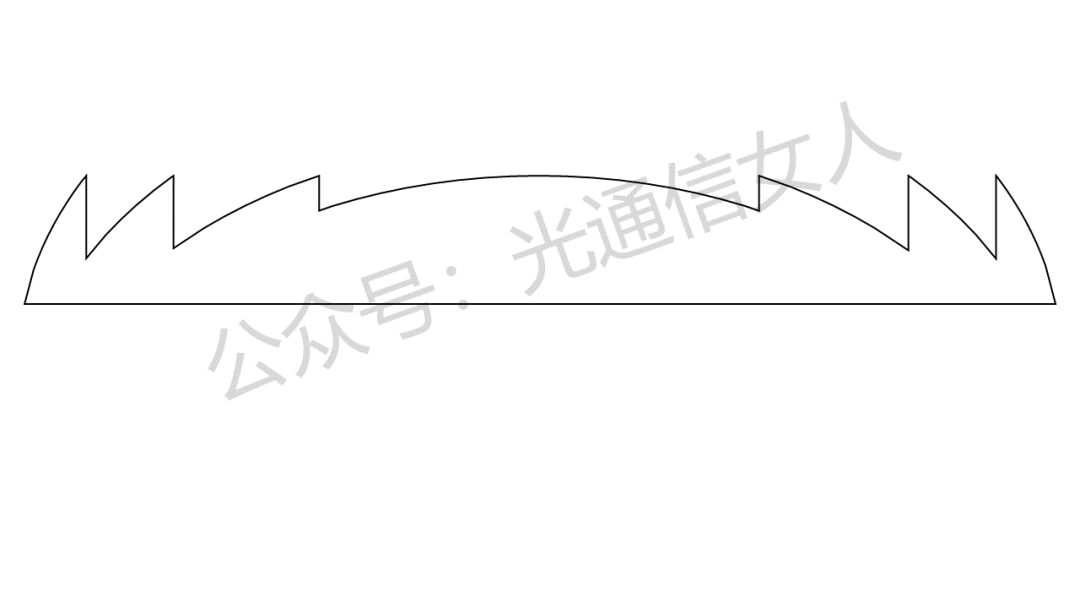

把他们无关曲离的部分塌陷,就成了下图,光学的聚焦作用不变,因为曲线的表面切线与球透镜一样。

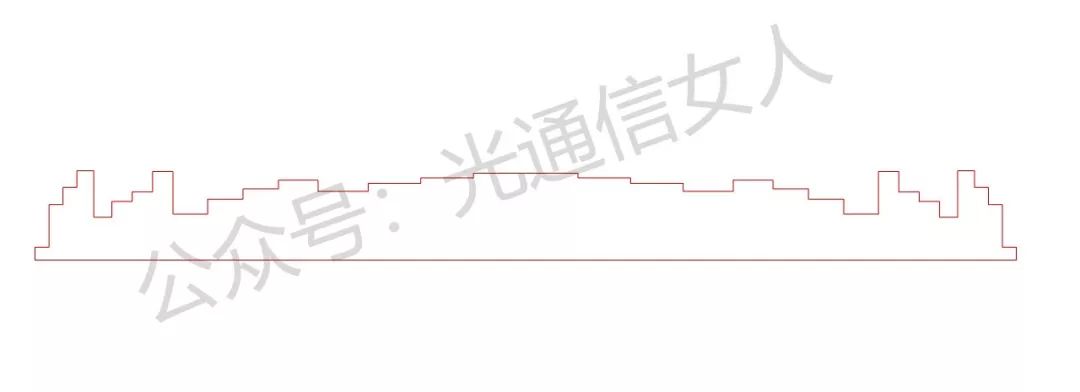

可如果把透镜尺寸减小,工艺尺寸降低到咱半导体的0.1/0.2微米时,就是所谓的“浮雕”工艺,就成了“衍射”元件,

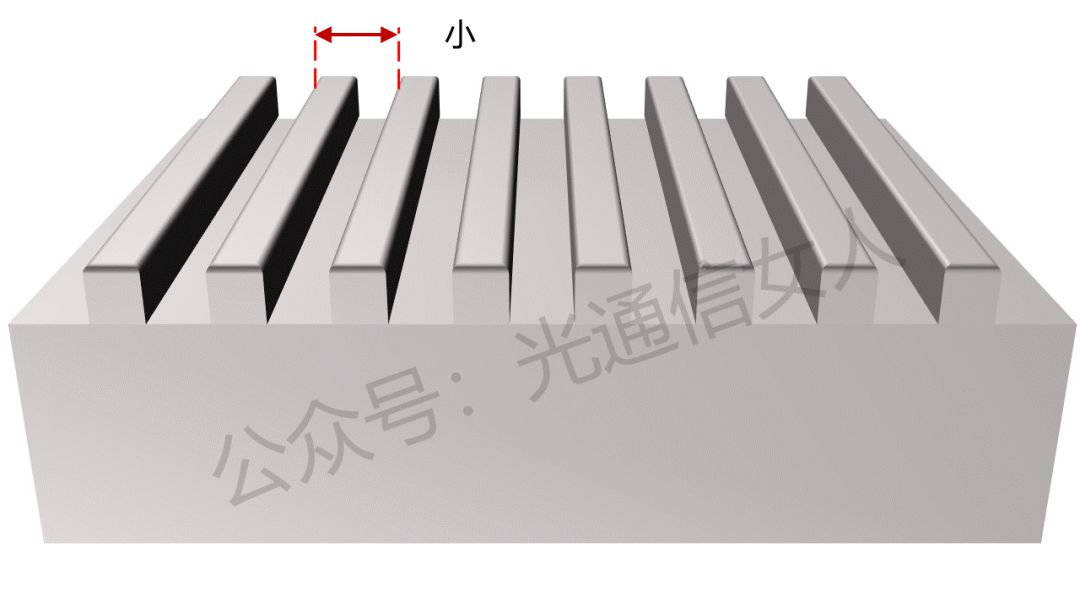

DFB中的光栅的周期尺寸,比光波长更小,叫“衍射”光栅,它通过零级反射和透射,具备了“滤波”效果,DFB的光谱比FP窄太多。
能发生衍射效果,是光遇到的结构面尺寸小于等于光波长时,光就不在遵循直线传播
DOE,叫衍射光学元件,就是把光学元件的尺寸降低到比波长要短,所以才有“DOE”很难做的说法,非常考验工艺能力。
DFB的光栅,周期尺寸远远小于光波的长度(波长),叫“衍射”光栅。
新年了,再聊几句闲话,飞蛾的眼,是复眼,就是很多很多的微结构组成,对光产生衍射效果,对光不产生反射,所以其他生物就很难识别它。
手机在大太阳下,看,要调高亮度,这是因为手机屏的玻璃面对阳光有4%的反射,Y3T84 为什么光纤要磨八度角提到玻璃和空气界面的4%反射原因。
咱们在太阳下看手机,因为反射到眼中的噪声光太大(屏幕上的新闻是信号,阳光只是噪声,信噪比劣化了),不调高手机新闻的信号,咱就看不到。
现在有一种抗反射结构,就像飞蛾的复眼,做了微结构后,太阳光和玻璃就不遵循几何光学理论,就没有这4%的反射,手机不需要提高亮度也能看清楚,不伤眼。
这种抗反射结构,叫微纳结构,就是比光波长还要小的结构。
咱们还有一种“抗反射”衍射光栅,第一代产品,也是仿生学,研究了飞蛾的复眼,找到衍射光栅不再遵循常规几何光学的透射反射现象。
一句话小结:
带有衍射俩字的光学元件,是非常重要的告诉对方,尺寸很小,非常非常小
