前言

Android 自定义 View 是高级进阶不可或缺的内容，日常工作中，经常会遇到产品、UI 设计出花里胡哨的界面。当系统自带的控件不能满足开发需求时，就只能自己动手撸一个效果。

本文就带自定义 View 初学者手动撸一个效果，通过自定义 View 实现钟表功能，每行代码都有注释，保证易懂，看不懂你留言打我！！！

实现效果

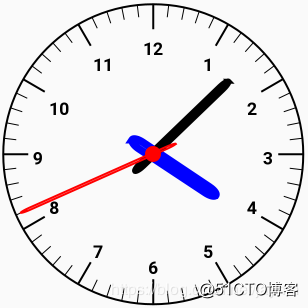

1、先看效果图

在这里插入图片描述

2、下载地址

3、步骤分析

实现以上效果，主要分为四个步骤：

绘制外层表盘

绘制刻度线

绘制刻度数字

绘制指针

测量View宽高

代码实现

1、绘制外层表盘

外层表盘就是一个空心圆，只要获取圆的 x、y 轴位置、圆的半径，使用 Canvas.drawCircle()方法即可完成。

/**

* 绘制表盘

*/

private fun drawClock(canvas: Canvas, centerX: Float, centerY: Float) {

// 设置外层圆画笔宽度

mPaint.strokeWidth = mCircleWidth

// 设置画笔颜色

mPaint.color = Color.BLACK

// 设置画笔空心风格

mPaint.style = Paint.Style.STROKE

// 绘制圆方法

canvas.drawCircle(centerX, centerY, radius, mPaint)

}

在这里插入图片描述

2、绘制刻度线

绘制思路分析

看到效果图上密密麻麻刻度线后，先不要着急上手，屡清楚绘制思路。绘制刻度线一定要结合 Canvas 几何变换思路完成，千万不要局限于效果图的表面(如果对 Canvas 相关 API 不熟悉的朋友，建议先了解下)。

假设以 12 点钟为例，那么刻度线就是一条笔直的竖线，调用 Canvas.drawLine()方法完成绘制。

如果每绘制完成一个刻度，把表盘逆时针/顺时针旋转一定角度，将下次需要绘制刻度线的位置旋转到 12 点钟位置，那么每次绘制刻度线的 startX、startY、stopX、stopY 一致(一致仅代表所有长刻度一致，所有短刻度一致)。

观察表盘共有 60 个刻度线(12 长，48 短)，那么每次旋转角度degrees=360/60

听完以上分析，是否觉得绘制刻度线很简单，只要在 60 个刻度遍历判断长短，即可轻松出效果。

/**

* 绘制表盘刻度

*/

private fun drawClockScale(canvas: Canvas, centerX: Float, centerY: Float) {

for (index in 1..60) {

// 刻度绘制以12点钟为准，每次将表盘旋转6°，后续绘制都以12点钟为基准绘制

canvas.rotate(6F, centerX, centerY)

// 绘制长刻度线

if (index % 5 == 0) {

// 设置长刻度画笔宽度

mPaint.strokeWidth = 4.0F

// 绘制刻度线

canvas.drawLine(

centerX,

centerY - radius,

centerX,

centerY - radius + scaleMax,

mPaint

)

}

// 绘制短刻度线

else {

// 设置短刻度画笔宽度

mPaint.strokeWidth = 2.0F

canvas.drawLine(

centerX,

centerY - radius,

centerX,

centerY - radius + scaleMin,

mPaint

)

}

}

}

以上代码就完成了绘制刻度线的效果，下面插个题外话，第一次尝试在绘制刻度线的时候，表盘数字一并完成，后来发现数字如下图所示：

// 测量绘制数字

mPaint.strokeWidth = 1.0F

mPaint.style = Paint.Style.FILL

mPaint.getTextBounds((index / 5).toString(), 0, (index / 5).toString().length, mRect)

val width = mRect.width()

canvas.drawText(

(index / 5).toString(),

centerX - mRect.width() / 2,

(centerY - radius + scaleMax + mRect.height() + 8),

mPaint

)

3、绘制数字方案

热心网友指导我绘制数字新方案，真的是高手如云阿。

首先将坐标位置(0,0)设置到圆心位置，这步是在绘制外层圆的时候，已经设置了。这样的好处是后期减少很多计算的步骤，新方案已经在代码中更改！

canvas.translate(centerX, centerY)

主要是通过 canvas 几何变换方式，先将圆点平移到 12 点钟位置，然后逆时针旋转数字对应的角度，然后开始绘制数字文本。这样的话，绘制数字文本就和绘制刻度线可以一并完成，使得代码清晰很多。需要注意的是，记得在使用几何变换前后分别调用canvas.restore()和 canvas.restore()方法。

其中相关坐标计算方式：

1、平移 y 轴距离 = - 半径 + 刻度线长度 + 刻度与文本间距 + 文本高度 / 2

(因为坐标原点在圆心，需要平移到 12 点钟位置，所以半径为负数)

2、旋转角度 = - 6 * 数字大小

3、文本 x 轴距离 = 文本宽度 / 2 ；

4、文本 y 轴距离 = 文本高度 / 2 ；

附上绘制刻度线和文本的完整代码：

/**

* 绘制表盘刻度线和数字文本

*/

private fun drawClockScale(canvas: Canvas) {

for (index in 1..60) {

// 刻度绘制以12点钟为准，每次将表盘旋转6°，后续绘制都以12点钟为基准绘制

canvas.rotate(6F, 0F, 0F)

// 绘制长刻度线

if (index % 5 == 0) {

// 设置长刻度画笔宽度

mPaint.strokeWidth = 4.0F

// 绘制刻度线

canvas.drawLine(0F, -radius, 0F, -radius + scaleMax, mPaint)

/** 绘制文本 **/

canvas.save()

// 设置画笔宽度

mPaint.strokeWidth = 1.0F

// 设置画笔实心风格

mPaint.style = Paint.Style.FILL

mPaint.getTextBounds(

(index / 5).toString(),

0,

(index / 5).toString().length,

mRect

)

canvas.translate(0F, -radius + mNumberSpace + scaleMax + (mRect.height() / 2))

canvas.rotate((index * -6).toFloat())

canvas.drawText(

(index / 5).toString(), -mRect.width() / 2.toFloat(),

mRect.height().toFloat() / 2, mPaint

)

canvas.restore()

}

// 绘制短刻度线

else {

// 设置短刻度画笔宽度

mPaint.strokeWidth = 2.0F

canvas.drawLine(0F, -radius, 0F, -radius + scaleMin, mPaint)

}

}

}

4、绘制指针

指针绘制具体分以下步骤：

首先获取当前时间

根据当前时间计算指针旋转过的角度

利用 Canvas.rotate()旋转画布

使用 Canvas.drawRoundRect()绘制指针矩形

绘制圆点

/**

* 第四步：绘制指针

*/

private fun drawPointer(canvas: Canvas, centerX: Float, centerY: Float) {

// 获取当前时间：时分秒

val calendar = Calendar.getInstance()

val hour = calendar[Calendar.HOUR]

val minute = calendar[Calendar.MINUTE]

val second = calendar[Calendar.SECOND]

// 计算时分秒转过的角度

val angleHour = (hour + minute.toFloat() / 60) * 360 / 12

val angleMinute = (minute + second.toFloat() / 60) * 360 / 60

val angleSecond = second * 360 / 60

// 绘制时针

canvas.save()

// 旋转到时针的角度

canvas.rotate(angleHour, centerX, centerY)

val rectHour = RectF(

centerX - mHourPointWidth / 2,

centerY - radius / 2,

centerX + mHourPointWidth / 2,

centerY + radius / 6

)

// 设置时针画笔属性

mPaint.color = Color.BLUE

mPaint.style = Paint.Style.STROKE

mPaint.strokeWidth = mHourPointWidth

canvas.drawRoundRect(rectHour, mPointRange, mPointRange, mPaint)

canvas.restore()

// 绘制分针

canvas.save()

// 旋转到分针的角度

canvas.rotate(angleMinute, centerX, centerY)

val rectMinute = RectF(

centerX - mMinutePointWidth / 2,

centerY - radius * 3.5f / 5,

centerX + mMinutePointWidth / 2,

centerY + radius / 6

)

// 设置分针画笔属性

mPaint.color = Color.BLACK

mPaint.strokeWidth = mMinutePointWidth

canvas.drawRoundRect(rectMinute, mPointRange, mPointRange, mPaint)

canvas.restore()

// 绘制秒针

canvas.save()

// 旋转到分针的角度

canvas.rotate(angleSecond.toFloat(), centerX, centerY)

val rectSecond = RectF(

centerX - mSecondPointWidth / 2,

centerY - radius + 10,

centerX + mSecondPointWidth / 2,

centerY + radius / 6

)

// 设置秒针画笔属性

mPaint.strokeWidth = mSecondPointWidth

mPaint.color = Color.RED

canvas.drawRoundRect(rectSecond, mPointRange, mPointRange, mPaint)

canvas.restore()

// 绘制原点

mPaint.style = Paint.Style.FILL

canvas.drawCircle(

(centerX).toFloat(),

(centerY).toFloat(), mSecondPointWidth * 4, mPaint

)

}

以上就已经完成表盘指针绘制工作，效果图如下：

在这里插入图片描述

5、onMeasure 测量 View 宽高

MeasureSpecMode 有三个属性：EXACTLY、AT_MOST、UNSPECIFIED

根据 View 在 xml 设置宽高类型不同会触发相应的方法，这里对 onMeasure()测量不做具体讲解，如果对自定义 View 测量宽高 onMeasure()方法不熟悉的，请自己补习。onMeasure()方法也是自定义 View 学习过程中非常重要的一个环节！

override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {

super.onMeasure(widthMeasureSpec, heightMeasureSpec)

// 根据表盘半径 + 表盘圆环宽度计算View宽度和高度

mWidth = onMeasuredSpec(widthMeasureSpec) + (mCircleWidth * 2).toInt()

mHeight = onMeasuredSpec(heightMeasureSpec) + (mCircleWidth * 2).toInt()

// 计算最终View表盘的半径

radius = (mWidth - mCircleWidth * 2) / 2

// 设置View最终宽高

setMeasuredDimension(mWidth, mHeight)

}

private fun onMeasuredSpec(measureSpec: Int): Int {

// 临时值，用于计算后返回

var specViewSize = 0

val specMode = MeasureSpec.getMode(measureSpec)

val specSize = MeasureSpec.getSize(measureSpec)

when (specMode) {

MeasureSpec.EXACTLY -> {

// 一般为固定尺寸或者match_parent

specViewSize = specSize

}

MeasureSpec.AT_MOST -> {

// 计算半径以宽高最小值为准

specViewSize = min((radius * 2).toInt(), specSize)

}

}

return specViewSize

}

到此为止，如果想让表盘和指针动起来，还需要在 onDraw()方法里调用postInvalidateDelayed(1000)方法，或者启动一个线程，使每秒钟刷新重绘一次布局，这样就可以让指针实时更新时间。最后贴上 onDraw()方法里面的代码：

override fun onDraw(canvas: Canvas) {

super.onDraw(canvas)

// 设置圆心X轴位置

val centerX: Float = (mWidth / 2).toFloat()

// 设置圆心Y轴位置

val centerY: Float = (mHeight / 2).toFloat()

/** 第一步：绘制最外层的圆 **/

drawClock(canvas, centerX, centerY)

/** 第二步：表盘一共60个刻度，1到12点整数属于长刻度，其余属于短刻度 **/

drawClockScale(canvas, centerX, centerY)

/** 第三步：绘制表盘数字 **/

drawClockNumber(canvas, centerX, centerY)

/** 第四步：绘制指针 **/

drawPointer(canvas, centerX, centerY)

// 刷新表盘指针

postInvalidateDelayed(1000)

}

总结

自定 view 在 Android 开发过程中应用极其广泛，为了更好的掌握，建议从自定义 View 绘制流程、Canvas、Paint、Path、onLayout()、onMeasure()、onDraw() 系统化学习，然后上手多做练习，这样势必会对自定义 View 有很好的提升！

看完文章，是不是觉得这个效果其实也很简单，案例中相关属性可以使用自定义属性，因为练习案例，所以这里在 View 中直接写死了，感兴趣的朋友可以使用自定义属性尝试实现。这个案例基本上将自定义 View 中 Canvas、Paint 常见的 API 方法以及 onMeasure()测量方法都应用到了，算是一个上手练习自定义 View 的好案例，希望看完文章对你学习有所帮助！

前文说过，保证每个自定义 View 初学者都能看懂，因为每行代码都会添加注释，如果没看懂的留言打我！！！
