电路1、2 未完待续

基础1：电路原理
基础2：信号与系统、模拟电路、数字电路

电路系统分析

电路构成：
电源、负载、能量/信号的处理电路、开关和线路

如何看待一个电路？
从负载分类：
阻性电路：负载全部有电阻构成
动态电路：包括了电容

动态电路 从感兴趣时间段分类：

稳态分析

2.模型:

激励和响应

3.分类：
满足齐次性和可加性为线性关系
线性电路：一个电路里面所有负载全都是线性元件，这个电路为线性电路
线性电路描绘的方程是线性方程

非线性电路：只要电路中的负载有一个或多个是非线性关系

平面电路和非平面电路
平面电路：能够被画在一个平面上使得所有元件之间没有相互之间交叠关系
非平面电路：无论如何改画，电路始终存在着元件之间的交叠关系
非平面电路分析需要特殊的考虑

三、变量
1.电流A：电场力在单位时间内，从A点到B点移动的正电荷的数量

直流电流
理想直流电流I：直线
交流电流：电流方向随时间发生改变的电流
正弦电流i(t)：随时间变化是一个正弦值

2.电压V：电场力移动单位正电荷从A点到B点所做的功

3.电位：从某一点到参考点的一个电压
φ
结论：两点之间的电压等于两点之间的电位差
电压也叫电压降

两点之间的电压与参考点的选择没有关系

4.电动势：将单位正电荷移动所做的功

主要在电源中表示

5.变量的大小写
变量为常值用大写，可能发生变化用小写

四、参考方向
1.why
labview演示
某些电流方向不断变化

2.电流、电压参考方向讨论
假设与实际电流参考方向为同一方向，计算出的参考电流一定大于0，反之一定小于0
下标 I(AB) 从A到B

假设左边比右边电位高，实际左边比右边电位高，U大于0；假设左边比右边电位高，实际左边比右边电位低，U小于0

电压参考方向表示：箭头、正负号、双下标

电动势表示：
沿着箭头方向电位是升

正端比负端电位高E

Eba标志着从B到A的电位升是Eba

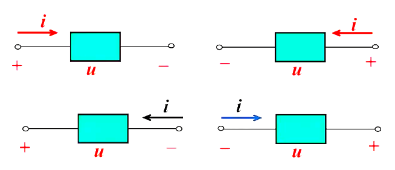

4.电压和电流参考方向之间的关系
对任何一个二段元件，参考方向的关系可能是四种情况

关联参考方向：电流从正极流向负极
非关联参考方向：电流从负极流向正极
对于列写二端元件的方程有决定性作用

五、功率W

UI关联的参考方向
p=ui
p>0 吸收功率
p<0 发出功率
式中ui都是参考方向

UI非关联的
pd>0 发出功率
pd<0 吸收功率

第二种记忆方法：总是算吸收，就是总是转换成关联参考方向

功率守恒：一个电路发出的总功率=吸收的总功率

六、电阻Resistor-Resistance

1.

阻值Ω：指的是一种物体抵抗电流通过其自身的能力，抵抗形成了将电场能量转换成热或其他形式的能量。具有阻值或者具有电阻的器件叫做电阻器

电导：电阻的倒数
i=Gu G电导值 单位西门子S

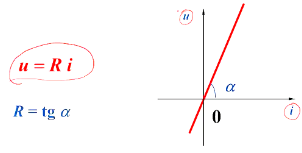

2.电器元件在UI平面上的关系

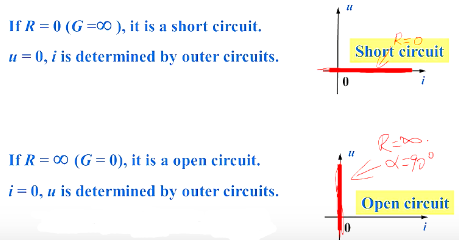

3.短路、开路

在UI平面上等效：两个元件如果在UI平面上是等效的，那么我们说它在电气上是等效的

4.电阻器上消耗的功率
无论参考方向如何，电阻都在吸收功率

5.额定值
