蓝牙LMP概述

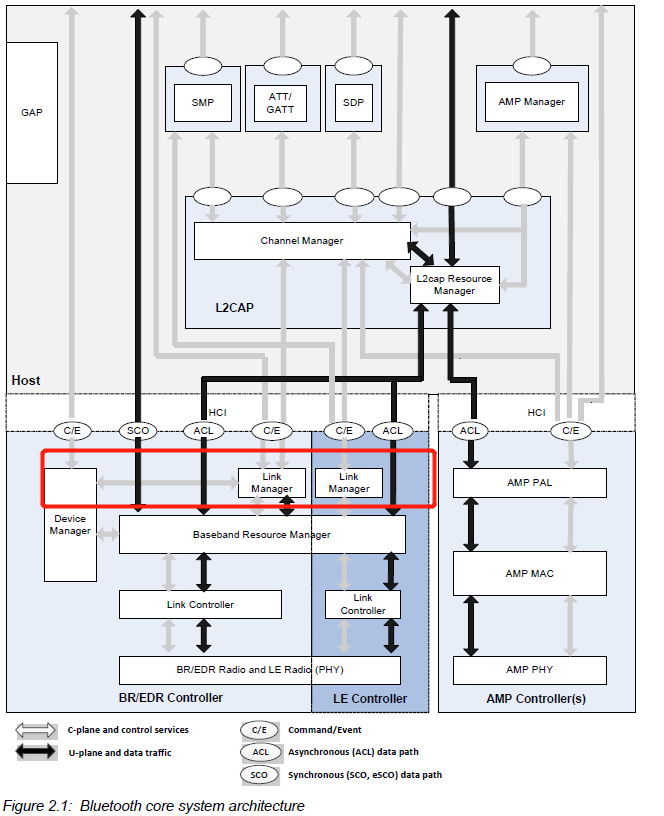

LMP 全称是Link Manager Protocol，我们还是要一张图，说明LMP 在哪里？

他是在HCI 以下，baseband 以上，实现在蓝牙控制器中。

 按照协议规范，我们分几个部分来分别介绍LMP

1. introduction
2. general rules
3. device features
4. procedure rules

下面我们先来看看 整体的介绍部分：

Introduction

LMP是用来控制和协商两个设备连接行为的协议，涉及的方面包括逻辑传输连接的建立和控制，以及对于物理链路的控制等等，它是两个设备的LMP模块之前的交流，其消息是传输在ACL-C 的逻辑链路上，对于这一点，我们在baseband的概述中已经提过：

这里需要注意的一点是，LMP 是实现在控制器里面，其消息并不会经过HCI 接口传输到HOST 端，其架构如下图：

我们可以看到其是 两个设备的LMP 模块之前的通信。

General rules

 2.1 Message Transport

 这里描述的就是三个点:

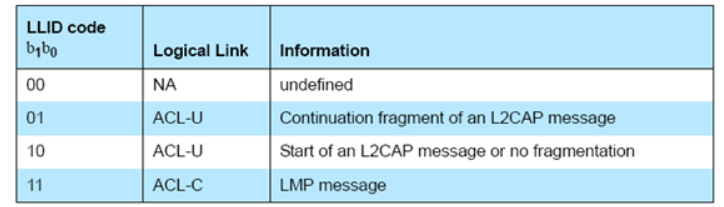

1. LMP的消息的交互是传输在ACL-C 逻辑链路上的，他和ACL-U的区别是通过LLID 来区分的。
2. ACL-C有更高的优先级，一般控制信号都会有较高的优先级
3. LMP消息本身没有携带额外的数据错误检测的信息

2.2 Synchronization

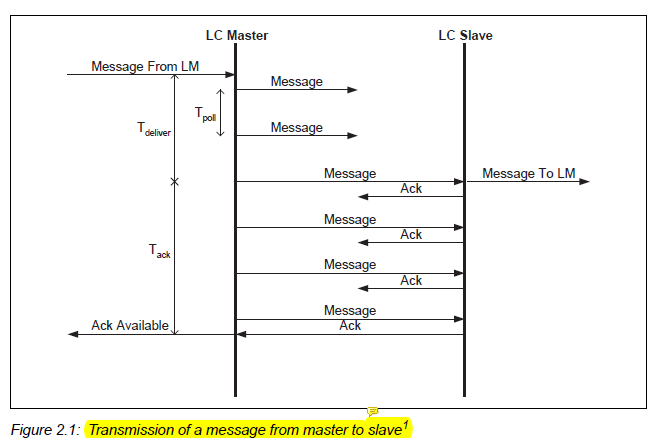

   LMP 传输在ACL-C的逻辑链路上面，但这并不能保证传输的时间的以及对方ack的及时性。



 2.3Packet Format

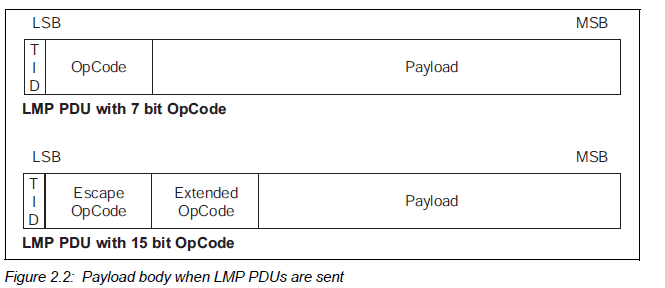

 LMP 的数据包的格式有两种，一种是7bit的opcode，另外一种是15bit的opcode

我们发现除了opcode，在最低位还有一个TID，他是transtransaction ID，当它是0 的时候，说明这个LMP message是 master 发起的，当它是1的是时候说明是slave 发起的。

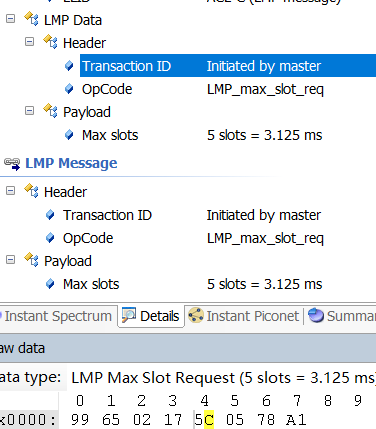

上图中是 header的最低位是0，代表是Transaction ID Initiated by master。



2.4Transactions

 transaction 就是一次完整的打成某种目的的传输。所有属于同一个transaction 的单次传输的transaction ID 都是想同的。

比如下面:

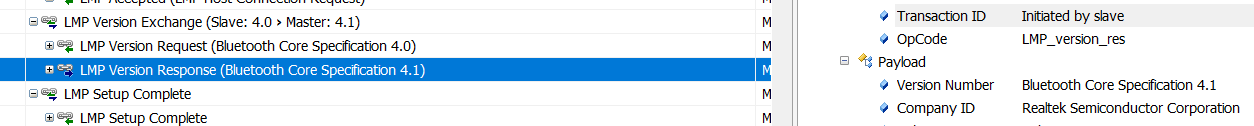

LMP version exchange 的Transaction ID 都是 Initiated by slave

另外LMP_setup_complete 是一个 独立PDU，它自己形成一个transaction，
