关于HIPO和IPO

最近在写Requirement Analysis，用到IPO table，但是还是不太清楚其正确的写法和代表的涵义，于是去google学习。以下为转载：

出处：http://blog.163.com/yuanfubiao_jishu/blog/static/169402199201098114157847/

HIPO图(Hierarchy Plus Input/Processing/Output)图是美国IBM公司70年代发展起来的表示软件系统结构的工具。它既可以描述软件总的模块层次结构--H图(层次图)，又可以描述每个模块输入/输出数据、处理功能及模块调用的详细情况--IPO图。HIPO图以模块分解的层次性以及模块内部输入、处理、输出三大基本部分为基础建立的。
     它是表示软件系统结构的工具。HIPO图以模块分解的层次性以及模块内部输入、处理、输出三大基本部分为基础建立的。
     1. HIPO图的H图
     用于描述软件的层次结构，矩形框表示一个模块，矩形框之间的直线表示模块之间的调用关系，同结构图一样未指明调用顺序。如图4-10为销售管理系统的层次图。



2. IPO图

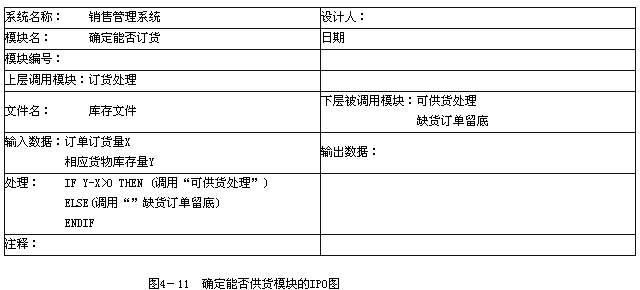

     H图只说明了软件系统由那些模块组成及其控制层次结构，并未说明模块间的信息传递及模块内部的处理。因此对一些重要模块还必须根据数据流图、数据字典及H图绘制具体的IPO图，如图



后记：后来我还是对IPO中的I的表示范围不太清楚，于是发邮件询问先生。得到如下答复：

Q：IPO中的Input所指的是软件外部的数据源（输入设备，硬盘文件）吗？软件内部的数据流（比如，经过软件内部模块A后产生数据D,将D送到模块B处理）属于Input的范围吗？

A：视模块划分。
如果你是需求分析师，和用户谈，那么I/O指的是整个项目。
如果项目分成几个部分，在设计每个部分的时候，外部、系统其它部分对它而言都是I/O



转载于:https://www.cnblogs.com/CHYGO/articles/1908755.html
