一.关联镜像文件

本人使用的gns3的版本是 GNS3 0.8.4-RC2

步骤：a.单击Edit->IOS p_w_picpaths and hypervisors .

弹出如下对话框：



如上图：

1.在Settings 选项

2.单击Image file栏，选择c3640的ios镜像文件。

3.在Platform栏的下拉菜单选择相应的平台。

4.单击 Save 按钮保存。



二.计算IDLE PC值：

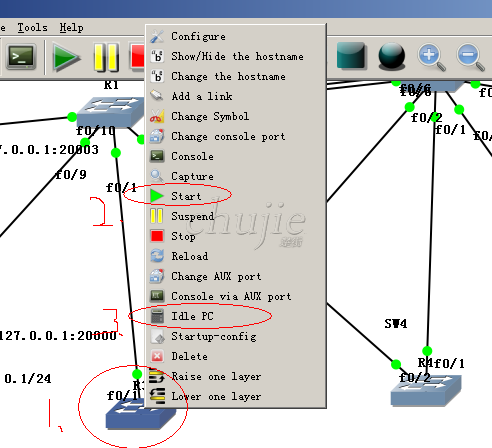

如图：

1.将关联的图标c3640拖入工作区。

2.右键单击图标，选择Start 按钮

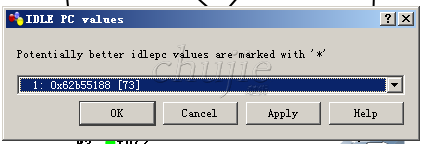

3.当路由器启动完成后，在右键选择菜单，单击Idle PC 选项，弹出



从下拉列表中选择带*的推荐值。从而降低CPU的使用率。



三.如何将路由图标换成交换机

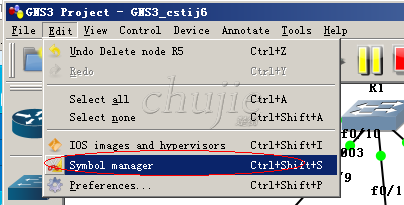

单击Edit->Symbol manager选项。弹出

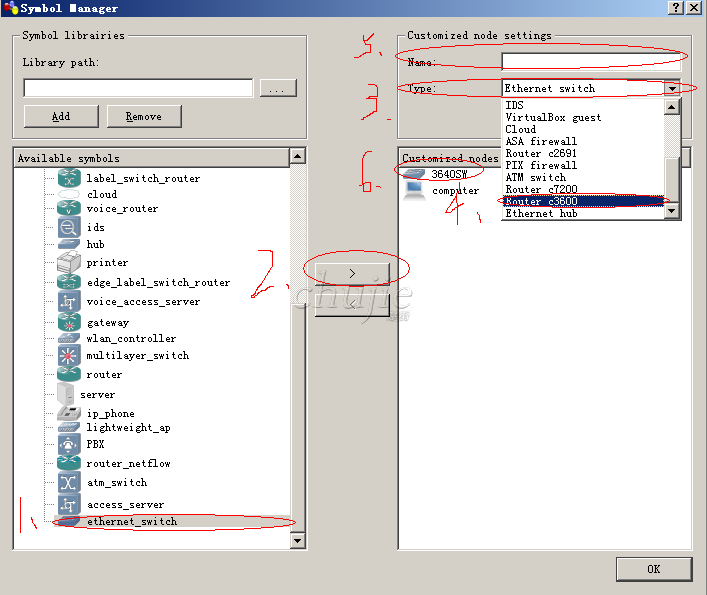

如图所示：

1.选择ethernet_switch

2.单击>加入到右侧列表

3.在type列表中选择Router c3600

5.在name 填入相应的名称,如SW3640

6.单击ok.

如此步骤将路由的外形变成交换机。

步骤Ⅳ：

为路由器添加插槽。

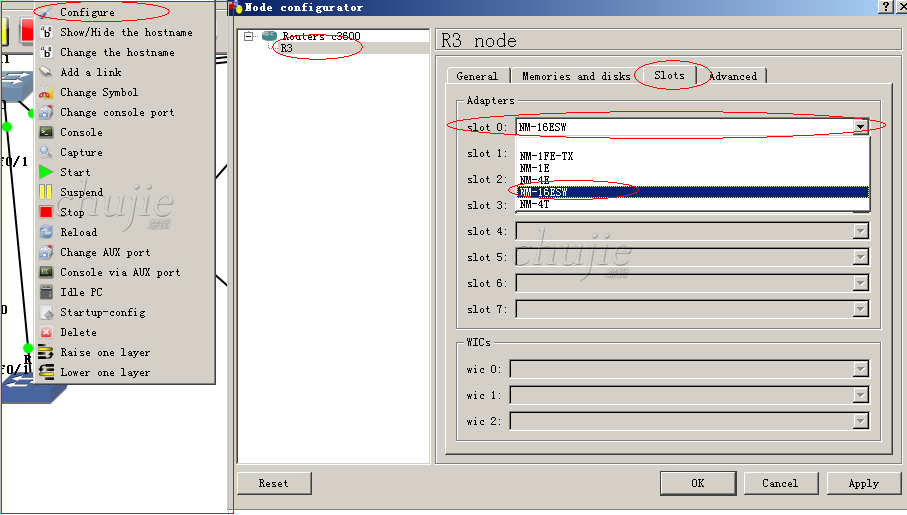

如。将自定义的交换机拖入工作区。右键单击菜单选择Configure选相。

切换Slot选择卡，并在slot0 :下拉选相中选择NM-16ESW。

此时，在gns3中使用c3640路由器模拟交换机的准备工作完成。
