默纳克系统变频器_电梯控制系统电路概况

一个人新人刚刚刚接触电梯维修的时候，看到各种接触器，各种开关。通常会比较懵。不知道这些主板，接触器是如何运作的。

以我最熟悉的默纳克系统为例，大概讲一下电梯的控制系统。

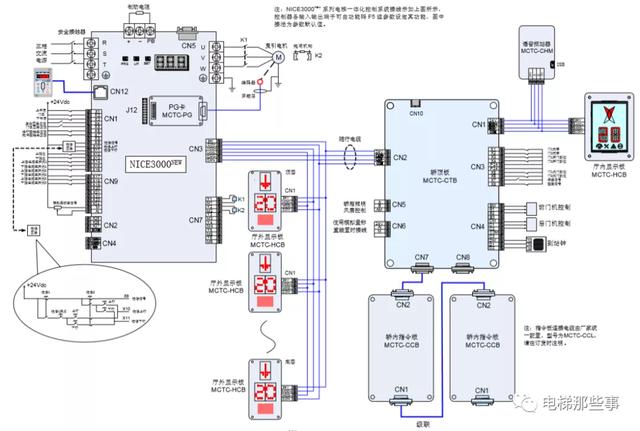

先来一张电梯控制系统的总图。

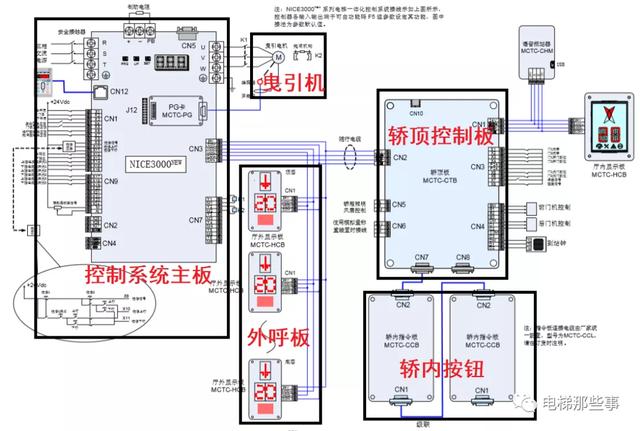

上面这张图是默纳克控制系统的标准接线图。主要分为5个部分。

主控板：现在很多都是一体机，比以前简单很多，是电梯的大脑，接收外部开关给出的信号，输出对电梯的控制信号。

曳引机：电梯的动力心脏，一体机输出电流，驱动曳引机转动来使电梯运转。

轿顶板：轿厢轿顶部分的控制板。主要作用根据主板的指令是控制轿顶的门机。

外呼板：和主板连在一起。

指令板：轿内的按钮都插在这上面，和轿顶板连接在一起

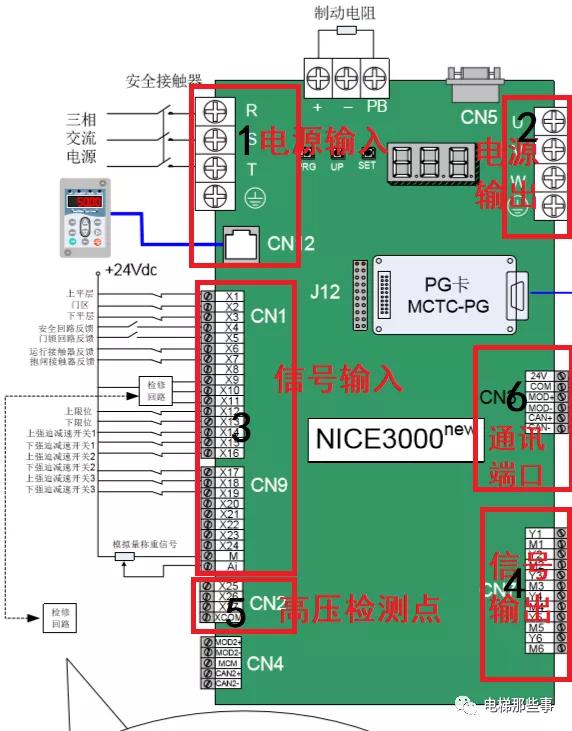

一体机：

1动力电源输入，动力电源输出。这两个是负责给电梯供电的。

3信号输入:这个部分基本上是最复杂的，比如平层信号，检修信号，换速开关信号等等这种外部信号，都在这里输入给主板，来告诉主控板电梯当前的状态。。

4信号输出：一体机输出的各种动作信号，比如驱动抱闸接触器吸合，驱动运行接触器吸合，以此来驱动电梯运行。

5高压监测点：主要检测门锁回路，安全回路是否通。

6主板的通讯端口，用来和轿顶板通讯，给轿顶板发出命令和接收轿顶板反馈的信号。

轿顶板

顾名思义，一般都安装在轿顶上，

1 通讯端口，负责和主板之间进行信号的传输。

2 通讯输出端口，负责轿厢显示和语音报站之类的通讯输出。

3 信号输入端口，负责接受轿顶开关的输入信号，比如光幕信号，开关门到位信号等等，然后通过通讯电缆把这些信号传输给主板。

4 输出端口，按照主板的指令来输出门机开门关门信号。

5 负责和轿内指令板进行通讯，接收按钮指令信号

外呼板

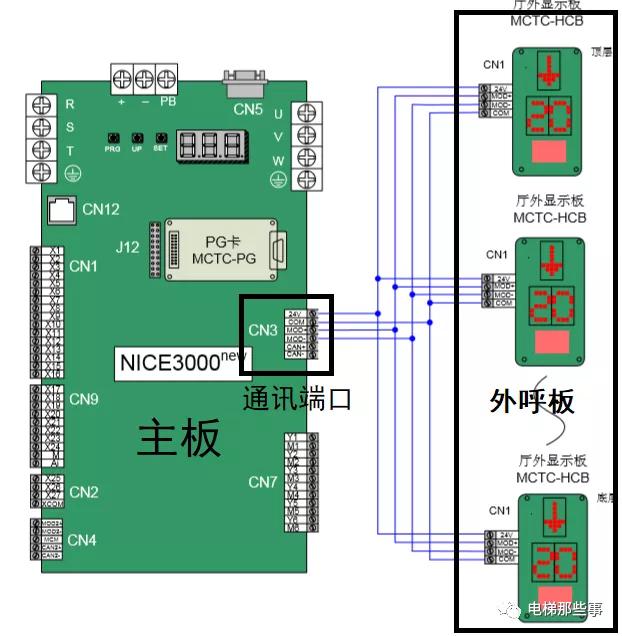

多个外呼板，通过通讯线并联接入主板通讯端子，因为是并联。所以如果有一个外呼板短路，所有的外呼板都会无法正常使用。

轿内指令板

所有的轿内信号，比如登记的楼层召唤指令，司机指令，消防指令等等，都要经过指令板，传输给轿顶板，然后通过通讯信号传输给控制柜主板。
