F5 LTM1600 HA

使用两台LTM 1600做HA,并且后端的真实机运行在不同vlan，而且vlan数远远大与物理接口数.故需要做逻辑接口,每个逻辑接口对应不同的vlan号.

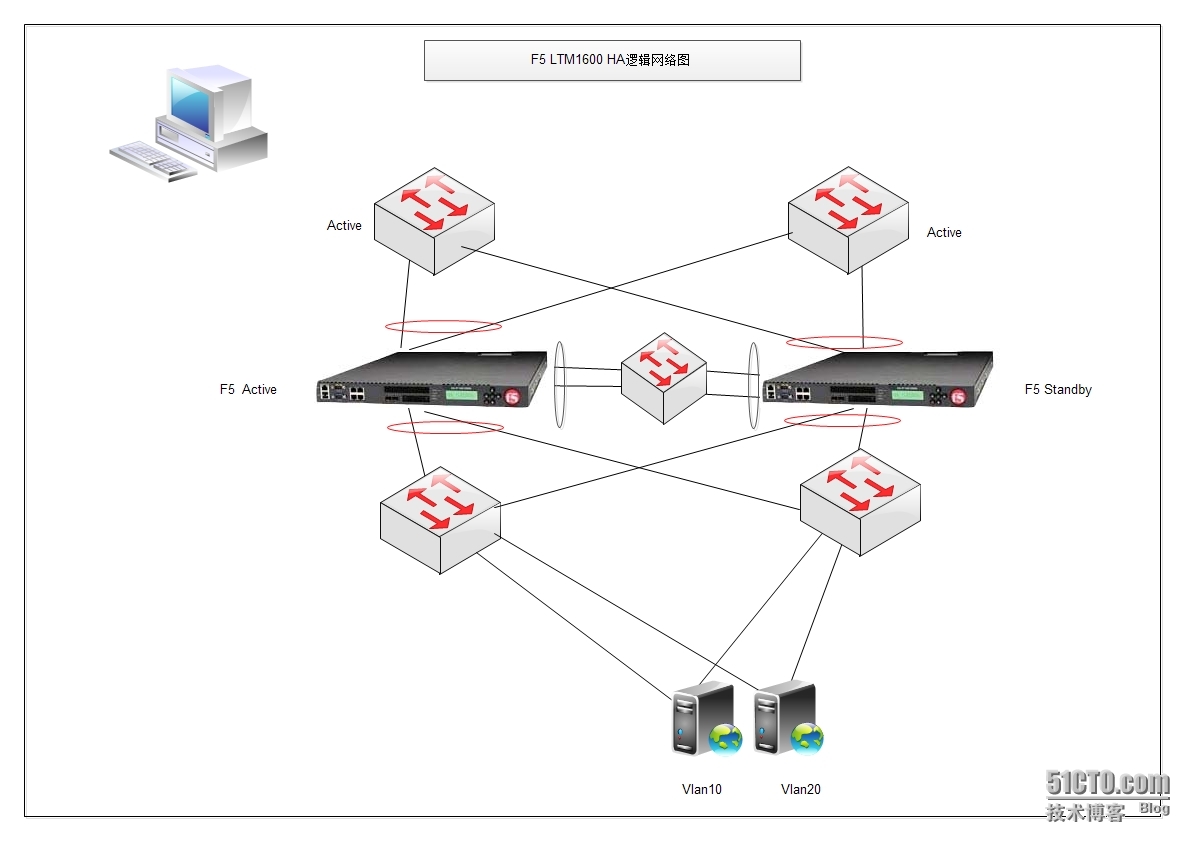

逻辑网络图

接口表:

角色	F5接口	交换机接口	绑定+trunk	Trunk	Vlan
主	2.1,2.2	Gi1/0/27,Gi1/0/28	PortChannel1	Exter	Exter
	1.1,1.2	Gi1/0/5,Gi1/0/6	PortChannel 2+Trunk	Inter	vLan10  vLan20
	1.3,1.4	Gi1/0/15,Gi1/0/16	PortChannel 3	Ha	Ha
备	2.1,2.2	Gi1/0/25,Gi1/0/26	PortChannel 4	Exter	Exter
	1.1,1.2	Gi1/0/7,Gi1/0/8	PortChannel 5+Trunk	Inter	vLan10  vLan20
	1.3,1.4	Gi1/0/9,Gi1/0/10	PortChannel 6	Ha	Ha

IP规划:

角色	Vlan	ip	作用
主	Exter	192.168.188.59	Self IP
	Exter	192.168.188.60	Float IP(Snat ip)
	vLan10	10.10.10.253	Self IP
	vLan10	10.10.10.254	Float IP
	vLan20	20.20.20.253	Self IP
	vLan20	20.20.20.254	Float IP
	Ha	1.1.1.1	Self IP
备	Exter	192.168.188.58	Self IP
	Exter	192.168.188.60	Float IP(Snat ip)
	vLan10	10.10.10.252	Self IP
	vLan10	10.10.10.254	Float IP
	vLan20	20.20.20.252	Self IP
	vLan20	20.20.20.254	Float IP
	Ha	1.1.1.2	Self IP

因后面有大量图片，不方便上传，后期将做成PDF,有需要者与我联系。
