osn-1800

OSN 1800 板卡简介

OBU（光放大板卡），裸光纤接到待放大的和波信号，然后输出放大后的和波信号。另外还有一个检测端口，为放大后的和波信号的1/99。

OLP（光波长/线路保护板卡），OLP 1+1 保护倒换原理，1+1保护方式为双发选收方式（两路发送只需要一路接收），即传输设备Tx口发出的光经过OLP设备后，经过发端通过OLP的的分光器把传输设备的业务光分为相等的2路，50%作为业务光，在主用路由上传输，50%作为测试光，在备用路由上传输，用来对备用光纤实时监控。OLP 1+1 保护倒换当设备检测到线路出现故障的时，只需要一端设备切换就能实现整个线路的倒换。

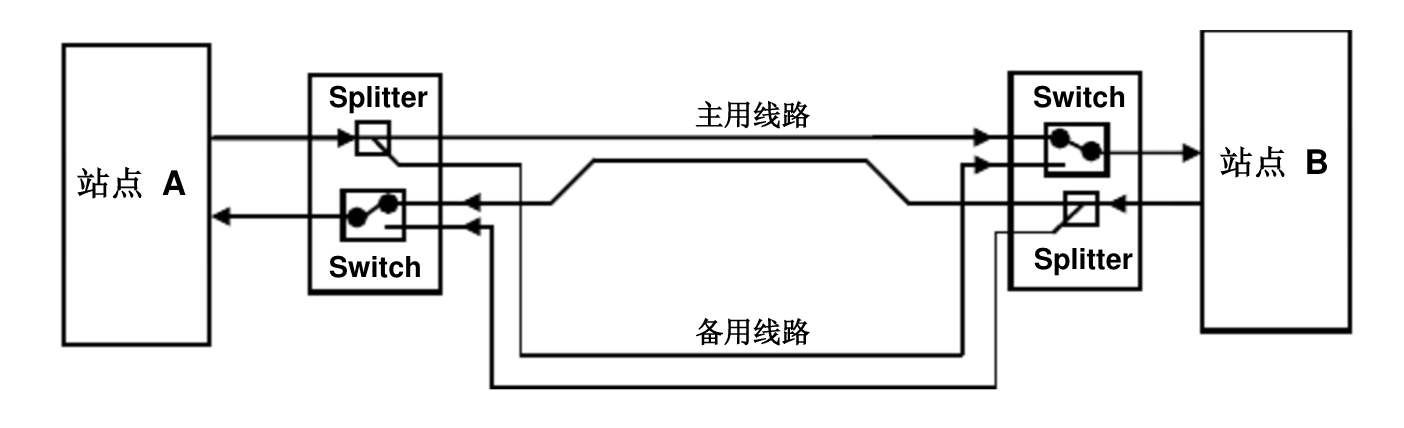

1+1保护原理如下图所示：

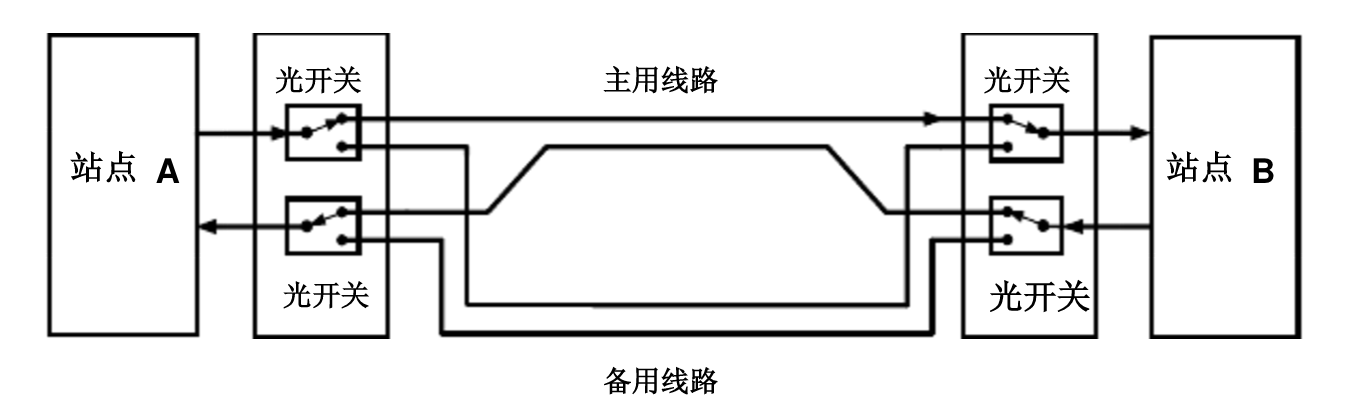

1：1保护原理如下图所示：

站点A和站点B之间有两条线路，光传输系统选择其中的某条传输线路作为主用线路，另外一条传输线路作为备用线路，用来传输次一级信号，或者不传输信号。

TQX 板卡，4路10G支路业务处理板

NQ2 板卡，4路10G线路业务处理板

D40 板卡，40波分波板
