===============排版篇==================

给他人发送excel前，请尽量将光标定位在需要他人首先阅览的位置，例如Home位置（A1），例如结论sheet，长表尽量将位置定位到最顶端
有必要的时候请冻结首行；没必要但可追究的内容，可以隐藏处理
行标题、列标题加粗，适当处理文字颜色、填充颜色，利人利己，可参见：Excel 中的颜色要怎么搭配，视觉上更能接受且区分度高？ - 设计
占用空间比较小的表格，可以放置在左上角，但留空A列和1行，并给表格加上合适的框线，观感很不错哦~
同类型数据的行高、列宽、字体、字号，求你尽量一致，非要逼死强迫症吗！
定义好比较标准的格式，例如百分比预留几位小数，手机号的列宽设置足够，时间显示尽量本土化...
不要设置其他电脑没有的字体，除非这个表格就在这一台电脑使用...
参考一些官方的模板，例如OfficePLUS，微软Office官方在线模板网站！，再例如Mac端excel打开就显示的各种模板，很多清单或者规划类的excel我都直接用这里面的，不需要重新设计

===============操作篇==================

Alt+Enter在表格内换行，楼上有提到
Ctrl+Shift+上/下，选择该列所有数据，当然加上左右可选择多列
Ctrl+上/下，跳至表格最下方
Ctrl+C/V，不仅仅复制表格内容，也可以复制格式和公式！
Ctrl+D/R，复制上行数据/左列数据
还有个很好用的单元格格式转换，推荐大家用熟

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/c22091f8a4ba4748d03c90864621168b.png&quot; data-rawwidth=&quot;364&quot; data-rawheight=&quot;193&quot; class=&quot;content_p_w_picpath&quot; width=&quot;364&quot;&amp;gt;

（有点不清晰...当初偷懒直接把图片截到印象笔记的...）

Ctrl+F/H的查找、替换，点击“选项”，可以替换某种格式等等，另一片天地有木有！

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/1133d6dcdf81e23656bf8420f50db65e.png&quot; data-rawwidth=&quot;546&quot; data-rawheight=&quot;307&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;546&quot; data-original=&quot;https://pic2.zhimg.com/b3f8cd32c17feff1bf0a4f62b16ca629_r.jpg&quot;&amp;gt;

F4，对，你没看错，就是F4！重复上一步操作，比如，插入行、设置格式等等频繁的操作，F4简直逆天！
‘（分号后面那个）比如输入网址的时候，一般输入完会自动变为超链接，在网址前输入’就解决咯

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/3651327d86d5faff8a0a9123d2193988.png&quot; data-rawwidth=&quot;515&quot; data-rawheight=&quot;99&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;515&quot; data-original=&quot;https://pic1.zhimg.com/1af94640d1a09f1eec3d7a253aebaa94_r.jpg&quot;&amp;gt;

复制，选择性粘贴里面有几个非常好用的——仅值，转置（个人推荐用transpose公式）

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/f5bdca24a9044519b91dec1ac2ef700d.png&quot; data-rawwidth=&quot;212&quot; data-rawheight=&quot;345&quot; class=&quot;content_p_w_picpath&quot; width=&quot;212&quot;&amp;gt;

公式里面切换绝对引用，直接点选目标，按F4轮流切换，例如A1，$A$1，$A1，A$1
快速填充能取代大部分有简单规律的分列、抽取、合并的工作

===============公式篇==================

if、countif、sumif、countifs、sumifs，这几个一起学，用于条件计数、条件求和
max、min、large，这几个一起，用于简单的数据分析
rand、randbetween，这俩一起，用于生成随机数，也可以用于生成随机密码（用rand配合char可生成中英文大小写随机的）
定位类型的函数：MID、SEARCH、LEN、LEFT、RIGHT一起学吧，简单但异常实用
四舍五入个人偏好用round函数，举个简单例子，一列数据，2.04、2.03并求和，显示保留1位小数，你会在界面上看到2.0、2.0，求和却是4.1，表格打印出来会比较让人难理解
subtotal：用于对过滤后的数据进行汇总分析
sumproduct：返回一个区域的乘积之和，不用A1*B1之后再下拉再求和
Vlookup函数，这个不多说了，神器；另外推荐lookup函数：LOOKUP(1,0/(条件),查找数组或区域)
offset函数，常用于配合其他函数使用，例如想将10*20的表中的每行复制成3行按原顺序变成30行：=OFFSET($A$1,INT((ROW(A1)-1)/3),COLUMN(A1)-1,1,1) 下拉，由于不用到列，所以等同于=OFFSET($A$1,INT((ROW(A1)-1)/3),0)，我当初是这么做笔记的....：=（A1，向下偏移（向下取整（行数-1）/3），向右偏移0）
text，例如19880110 text（A1，"0-00-00")，转为1988-01-10，用法很多
weekday，让你做时间计划表什么的时候，把日期转为“星期X”
column（目标单元格），返回目标单元格所在列数，有时候真的很好用...还有
@黄老邪
推荐的columns
transpose（目标区域），神奇的转置，把行变成列，把列变成行...
&，可在目标单元格后面增加某些字符，偶尔用（我这种强迫患者用的是concatenate公式，我特么有病！）

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/c5d06a8a08321e99e6738d8f05956e29.png&quot; data-rawwidth=&quot;330&quot; data-rawheight=&quot;219&quot; class=&quot;content_p_w_picpath&quot; width=&quot;330&quot;&amp;gt;

数组，虽然复杂，但是有的公式配上数组简直爽爆
多百度，例如曾经碰到一个难题，把X分X秒，转为X秒，例如172分52秒，百度半天得到的公式：=IF( IFERROR( FIND( "分", $E2 ), 0) > 0, LEFT( $E2, FIND( "分", $E2 ) - 1 ) * 60 + IFERROR( MID( $E2, FIND( "分",$E2 ) + 1, FIND( "秒", $E2 ) - FIND( "分", $E2 ) - 1 ), 0 ), LEFT( $E2, FIND( "秒", $E2 ) - 1 ) * 1 ）度娘很厉害的（评论里面直接用=TEXT(SUBSTITUTE(SUBSTITUTE("00:"&A1,"秒",""),"分",":"),"[s]")，把文本转为时分秒的标准格式再转秒，确实是更好的方法）

===============图表篇================

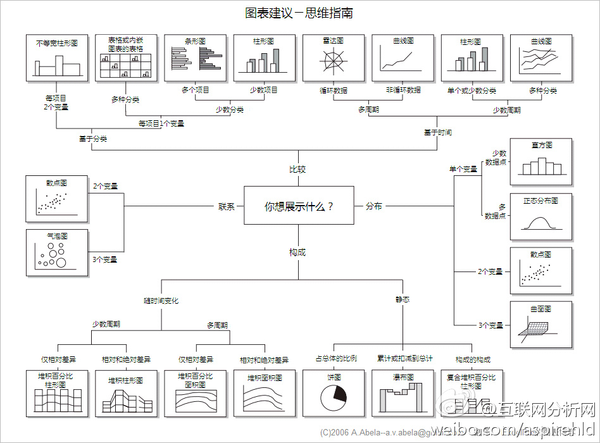

不同的场景请用不同的图，转个非常精髓的图：

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/c515c8c2c47b715c67a6c18121c48782.png&quot; data-rawwidth=&quot;600&quot; data-rawheight=&quot;443&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;600&quot; data-original=&quot;https://pic1.zhimg.com/v2-06b9f3bbd478ee6158a7e50030f9eccc_r.png&quot;&amp;gt;

数据透析表、数据透析图，嗯嗯，推荐的人太多了...
图表设计——布局，灵活运用好多类数据时的“次坐标轴”
选择数据——右键——更改图标类型，灵活在一张表上结合起来柱状图和折线图

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/8d82d3b19d41975a82543c99a5ce0525.png&quot; data-rawwidth=&quot;378&quot; data-rawheight=&quot;222&quot; class=&quot;content_p_w_picpath&quot; width=&quot;378&quot;&amp;gt;

===============技巧篇=================

数据——分列，将列内的数据拆分成多列，比如“XXX省XXX市”，拆成省、市两列，“XX小时XX分钟”拆成时、分两列，可以按照宽度、文本、标点等作为界定进行拆分，非常多的场景会使用到，请优先学会...
如果你不是靠excel吃饭，请不用那么geek，而是学会excel的逻辑——配合简单的公式、排序、替换、if等全局操作能得出的结果，不一定非要用一个长公式然后下拉，举例：

如何将无规律的一列上下翻转？——创建一列，标上1、2、3……，下拉，以该列为主排序，改升序为降序，扩展目标列，得到结果，之后可以删掉创建的辅助排序列

如何将目标区域的每一行数据下面插入一条空行？

——创建一列，标上1、2、3……，下拉，下面空白行标上1.5、2.5、3.5……下拉，同理排序~Tada~

条件格式——突出显示单元格规则，里面的“重复值”，在实时录入和检查标记时很实用
在条件允许的情况下，升级到office 2013吧，excel 2013比2010好到爆啊！比如新增的sumifs、averageifs等多条件if，比如选择一个区域，右下角小标“快速分析”自动生成数据条、色阶、柱形图、汇总图、透视表、折线图等等啊，秒中出啊有木有！

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/6887d2d20ac8dd6cfb22e3636227c1bb.png&quot; data-rawwidth=&quot;457&quot; data-rawheight=&quot;407&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;457&quot; data-original=&quot;https://pic4.zhimg.com/7756161ef730d37854be1c3f7e5967eb_r.jpg&quot;&amp;gt;

===============插件篇=================

Power Map ：在线地图+在线演示+制作视频，随便来个中国壕热力图：

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/3dd27e52ad8a6cdca07f730d84085680.png&quot; data-rawwidth=&quot;1004&quot; data-rawheight=&quot;772&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;1004&quot; data-original=&quot;https://pic3.zhimg.com/b7526f75b47c3d23bfc37e00cf8bd03a_r.jpg&quot;&amp;gt;

当然，也有柱状图：

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/dcf2635367a21224bd97e415d19382a0.png&quot; data-rawwidth=&quot;1025&quot; data-rawheight=&quot;621&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;1025&quot; data-original=&quot;https://pic4.zhimg.com/555db0fa7e0c5378a76ce98f5bb66c43_r.jpg&quot;&amp;gt;

Power View：带可视化交互效果的图表，很适合演示

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/a470ad702cf6454e844ba8e3a349c06f.png&quot; data-rawwidth=&quot;683&quot; data-rawheight=&quot;669&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;683&quot; data-original=&quot;https://pic1.zhimg.com/64bd517c42da64dfb6040c3d54d45e80_r.jpg&quot;&amp;gt;

默认配色就很不错，而且演示的时候点击时会直接按你点击的类型帮你显示对应的数据（例如上面的堆积柱状图）

Power Query：这个用法很多，我主要用于以下两点：

1. 在线Web抓取：不需要学会某个编程语言也能爬虫+分析一些简单数据，随便举个例子输入新浪股票的网址，它自动帮忙抓取到N个表，我随便打开一个：

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/3015a25b286d0b51f89e6349536e6afd.png&quot; data-rawwidth=&quot;1331&quot; data-rawheight=&quot;768&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;1331&quot; data-original=&quot;https://pic4.zhimg.com/e91c650b8065f74fa67f0814cd42aef3_r.jpg&quot;&amp;gt;

2. 连接数据库：不需要学会SQL语法也能查询+分析数据库内的数据，这个就不方便截图了... 打比方说，常见的 select * from ... where xxx = xxx and xxx>xxx group by xxx这种sql语法查询的内容，可以在Power Query中直接通过点击、筛选等操作就列出来

各种excel工具箱，这个不多介绍了，不常用，也就不打广告了，但是挺适合部分长期使用excel的职场人士使用
SmartArt也是一大神器，我终于不用在Ai或者PPT上作图再粘过来了...

==================数据可视化篇====================

常见的数据可视化工具不再赘述，在知乎里面一搜一大把，我的经验不算多，但是单独加这个分类是想强调数据可视化的重要性，以及我对数据可视化的理解，希望大家结合下面的内容再去看其它答案的数据可视化工具：

1. 要『正确』地理解数据可视化，一切不以帮助理解数据为目的的可视化都是耍流氓，例如

倒腾半天用各种花哨工具做出来的酷炫效果（也包括一些可视化工具的网站），砸UI饭碗
本来需要输出的是给其它部门的数据报表，自以为是地加上可视化，请做好本职工作
桑基图、箱线图、雷达图用的很溜，但实际Boss只想用看（或者只会看...）熟悉的柱状图、折线图、饼图

2. 我认为的『正确』的数据可视化是：

易理解的。选择正确的表达形式，适合用柱状图就别用散点图，也别用那些受众人群不好理解的特殊用图
可维护的。改了一点数据或者下次有类似报表再做不要花重复的时间再来一次
有标准的。在同一工作范畴内选择尽量标准一致性的数据可视化效果，坐标、图例、筛选尽量统一，所以也不推荐一个报告用到多种可视化工具

3. 一些个人技巧

个人分析使用excel自带透视图，后台用的inspinia模板 + echarts(另外补充，echarts-x很好用但很多人不知道)，写报告用图说，商业数据分析用Tableau，另外觉得GA和umeng的可视化做的不错可以学习借鉴
有时候看到数据维度多的时候，觉得用什么图都不合适，我会先看echart图例再往回看适用具体哪种
思维不要固化在柱状图、折线图、饼图，多看多学才能横向拓宽自己的知识面
大部分后台需求是可以用图来表达的，密密麻麻的数据表格会让人无法第一时间抓到重点，不要吝啬开发的时间
补充上条，为了数据表格能随时导出，在可视化表达之后，也考虑是否要把表格补充进来，这点我觉得umeng做的真的很好

妈呀，写到这我真要吐槽这知乎新版的『可视化』，bug太多了，我编辑个答案各种丢图丢格式还多加换行...

==================其它篇====================

不会写宏没关系，要懂得怎么使用别人的宏（自行百度“excel宏大全”吧~），怎么保存xlsm，怎么录制宏。当你把机械化的一套操作通过录制宏实现，并用xlsm配合auto_open自动操作，眼看表格自动化操作，在两秒内给你返回原来每天固定要做十几分钟的数据分析结果时，那个鸡皮疙瘩...
有时间推荐泡泡excel的论坛，excelhome什么的，神人太多了....
excel满足不了你，又懂编程，想秀逼格的，请右转百度 SPSS

出题的分割线必须华丽额，我都写那么多了，出个题又不会死——

【A列】 a a a a b b b c c d d d d e …… …… ……

每行仅一个数据，无法准确知道有多少个a，多少个b，多少个c…… 请【仅用一个公式】统计出——【A列中不同单元格的个数】，比如a、b、c、d，算4个请注意，只允许公式，其他操作均不允许，因为这个题不是为了结果，而是考excel逻辑的...（擦，这么快就被解答，说好的面子呢！）

【后记】

1. 关于答案excel是一个很庞大很完整的“系统”，各行各业用处定然不尽相同，所以答案肯定仁者见仁智者见智，我也只是抛砖引玉，说说自己在个人工作上的经验

2. 关于疑问求解excel里的帮助（F1）非常之有用，输入关键词就会提供给你需要的信息，请常用！个人推荐是——基础操作找百度，公式函数找F1，偏具体的需求找excelhome

3. 抛玉...

会计中都有哪些必须熟练掌握的 Excel 公式？分别用于哪些场合？熟练是指到什么程度？ - 调查类问题
Excel 中的颜色要怎么搭配，视觉上更能接受且区分度高？ - 设计
楼下Yumeng Guo的图表系列，表示已收藏...

4. 关于学习与书籍引用

@谌斌

回答的如何快速有效地提高 Excel 技能水平？—— 我觉得提高Excel水平最重要的是某种“刺激”：你需要交一个报告；你需要做一个分布图；你需要做数据去重；你需要做数据排序；你需要做数据统计；这种“刺激”唯一不能是：你想学Excel。个人非常感同身受，我所有的学习均是受上面所提的各种“刺激”，所以假如让我推荐学习excel的书籍，我怕误人子弟...不过，我个人还是比较倾向在有一定基础之后补充完善的干货...

5. 一个硬广

写了那么多excel技巧，也希望大家能支持正版，给个正版的Office365一年家庭版（5台PC/Mac）的399-20优惠码，平均下来80块钱都不到：

淘宝网 - 淘！我喜欢

日志

2014/01/19 V1.0 初稿

2014/01/30 V1.1 补充部分图片，新增技巧篇

2014/02/06 V1.2 梳理答案结构，补充部分非硬货

2014/12/09 V1.3 增加插件篇，公式篇新增部分

2017/03/22 V1.4 增加数据可视化篇

编辑于 2017-03-22

51K591 条评论

收藏感谢收起

吴下锕蒙

To improve is to change

17818 人赞同了该回答

回答有些长，为节约大家的时间，我选取了一个经典案例，辅以详细的说明（中文版Excel2013）放在开头，若没有时间看全部回答，可以详细看一下这个案例。

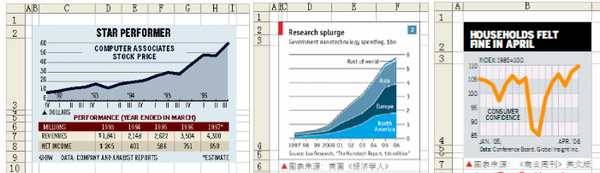

这个案例充分体现了“将Excel的元素融入图表”的技巧。以下商业杂志图表均利用了这一技巧。

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/5741941cd2767cb657e8bb558e522bd7.png&quot; data-rawwidth=&quot;701&quot; data-rawheight=&quot;202&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;701&quot; data-original=&quot;https://pic1.zhimg.com/e9b5120c07e98b0c48cf59e5dd0d5178_r.jpg&quot;&amp;gt;&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/f3c65a220f0dff9d6f4d0679ae4196c5.png&quot; data-rawwidth=&quot;806&quot; data-rawheight=&quot;287&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;806&quot; data-original=&quot;https://pic3.zhimg.com/e879dedf06688d97062ce9c944722c56_r.jpg&quot;&amp;gt;

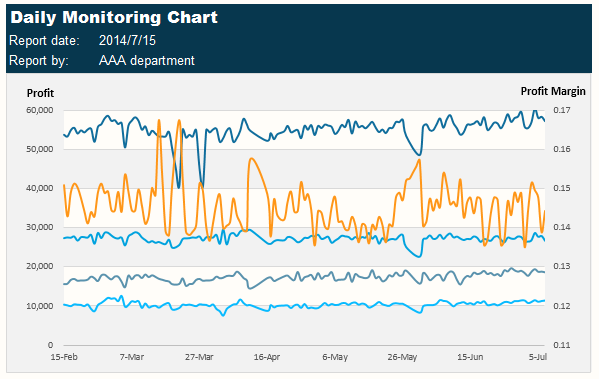

下图是我参照上图制作的图表。
&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/526c0009eff537cd67bb26f2800b9ffe.png&quot; data-rawwidth=&quot;599&quot; data-rawheight=&quot;379&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;599&quot; data-original=&quot;https://pic2.zhimg.com/6e04876bf42a98f9abb8df24951547cd_r.jpg&quot;&amp;gt;首先选中源数据，A到F列首先选中源数据，A到F列

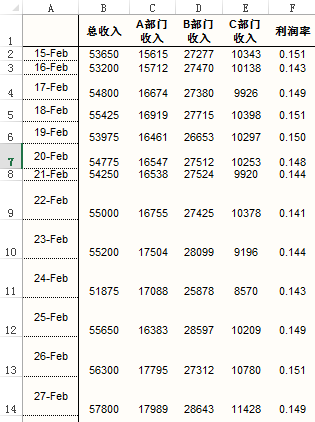

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/37380dc06110db61f483183d15801892.png&quot; data-rawwidth=&quot;315&quot; data-rawheight=&quot;422&quot; class=&quot;content_p_w_picpath&quot; width=&quot;315&quot;&amp;gt;绘制散点图，得到经典的Excel风格图表绘制散点图，得到经典的Excel风格图表

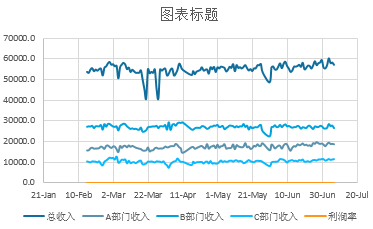

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/235ca6fd1538cb2d09f9ef4274ef5f32.png&quot; data-rawwidth=&quot;373&quot; data-rawheight=&quot;229&quot; class=&quot;content_p_w_picpath&quot; width=&quot;373&quot;&amp;gt;

将利润率设为次坐标：选中橙色那根线，右键-设置数据系列格式-次坐标轴

&amp;lt;img src=&quot;https://pic3.zhimg.com/3305c5b49118e7bd29fc010004779026_b.jpg&quot; data-rawwidth=&quot;378&quot; data-rawheight=&quot;228&quot; class=&quot;content_p_w_picpath&quot; width=&quot;378&quot;&amp;gt;

删去图表标题、图例，调节横坐标、两个纵坐标的上下限，删去纵网格线，删去两个纵坐标的轴线，得到这样一张图

&amp;lt;img src=&quot;https://pic3.zhimg.com/7c27bf696143671c22b554572f938c86_b.jpg&quot; data-rawwidth=&quot;479&quot; data-rawheight=&quot;300&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;479&quot; data-original=&quot;https://pic3.zhimg.com/7c27bf696143671c22b554572f938c86_r.jpg&quot;&amp;gt;

下一步称为“锚定”，鼠标光标移动到下图所示的图表左上角的顶点处，按住Alt，随后按住鼠标进行拖动，发现这样调节图表的尺寸，限定于Excel的网格点。

&amp;lt;img src=&quot;https://pic4.zhimg.com/6a9be351f0cdc9ec60ca2ee2ea9f2c3f_b.jpg&quot; data-rawwidth=&quot;158&quot; data-rawheight=&quot;96&quot; class=&quot;content_p_w_picpath&quot; width=&quot;158&quot;&amp;gt;

四个角都这样进行调节，分别“锚定”于N7, V7, N15, V15

&amp;lt;img src=&quot;https://pic3.zhimg.com/4ba38536e6b7f102ffe91a8b2998116a_b.jpg&quot; data-rawwidth=&quot;554&quot; data-rawheight=&quot;340&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;554&quot; data-original=&quot;https://pic3.zhimg.com/4ba38536e6b7f102ffe91a8b2998116a_r.jpg&quot;&amp;gt;

选中图表区域，右键-设置图表区域格式，在属性中选择“大小固定，位置随单元格而变”，这样，在调整Excel行距和列宽时，图表就不会随之而动。

&amp;lt;img src=&quot;https://pic4.zhimg.com/5d1d03627d70545bfe7f068993131457_b.jpg&quot; data-rawwidth=&quot;235&quot; data-rawheight=&quot;99&quot; class=&quot;content_p_w_picpath&quot; width=&quot;235&quot;&amp;gt;

在第4~6行输入内容，设置填充色

&amp;lt;img src=&quot;https://pic4.zhimg.com/23b031f67804cafbefd7bdfc9cbe742b_b.jpg&quot; data-rawwidth=&quot;554&quot; data-rawheight=&quot;345&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;554&quot; data-original=&quot;https://pic4.zhimg.com/23b031f67804cafbefd7bdfc9cbe742b_r.jpg&quot;&amp;gt;

调节7~15行行距，使得Excel网格线与我们做的图表的横向网格线一一重叠；

调节O列和U列列宽，使得O列左侧网格线恰好经过图表横网格线的起点，U列右侧网格线也是一样的道理，如下图所示。

&amp;lt;img src=&quot;https://pic4.zhimg.com/842ea4b5ba7443895b1b2d607f0b9917_b.jpg&quot; data-rawwidth=&quot;554&quot; data-rawheight=&quot;348&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;554&quot; data-original=&quot;https://pic4.zhimg.com/842ea4b5ba7443895b1b2d607f0b9917_r.jpg&quot;&amp;gt;

选中图表区，填充色改为无色，外轮廓也删去，这样图表就变成“透明”的了

&amp;lt;img src=&quot;https://pic4.zhimg.com/4d86ffc83fb3969634060e9b5098b5e7_b.jpg&quot; data-rawwidth=&quot;554&quot; data-rawheight=&quot;380&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;554&quot; data-original=&quot;https://pic4.zhimg.com/4d86ffc83fb3969634060e9b5098b5e7_r.jpg&quot;&amp;gt;

随后对N7:V15这个区域的单元格进行填充色。

（选中这些单元格的方法：

先选中图表区域外的一个单元格，如M7，按键盘的→键，移动到N7，然后按住Shift，再按→键或↓键调节即可，选中后进行单元格填充。）

&amp;lt;img src=&quot;https://pic1.zhimg.com/701e75eb66b31c50908e160f4a0032fc_b.jpg&quot; data-rawwidth=&quot;554&quot; data-rawheight=&quot;392&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;554&quot; data-original=&quot;https://pic1.zhimg.com/701e75eb66b31c50908e160f4a0032fc_r.jpg&quot;&amp;gt;

在Excel“视图”中取消勾选网格线

&amp;lt;img src=&quot;https://pic3.zhimg.com/5c8861351672c291504ebbfefe409f9e_b.jpg&quot; data-rawwidth=&quot;262&quot; data-rawheight=&quot;101&quot; class=&quot;content_p_w_picpath&quot; width=&quot;262&quot;&amp;gt;

最后添加一些图例即可

&amp;lt;img src=&quot;https://pic4.zhimg.com/b7223dbfc833cca2b70be4475eb93f7b_b.jpg&quot; data-rawwidth=&quot;554&quot; data-rawheight=&quot;342&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;554&quot; data-original=&quot;https://pic4.zhimg.com/b7223dbfc833cca2b70be4475eb93f7b_r.jpg&quot;&amp;gt;

相信你已体会到了如何将Excel的元素融入图表设计中。

======================原回答=========================

图表的重要性不言而喻，再好的数据，如果不能有效地呈现出来也是白费功夫。

我相信看完这个回答后，你再也不会将图做成这样。

&amp;lt;img src=&quot;https://pic1.zhimg.com/1e18c630f9843e0fbe7dc9b6dd5e77e0_b.jpg&quot; data-rawwidth=&quot;809&quot; data-rawheight=&quot;235&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;809&quot; data-original=&quot;https://pic1.zhimg.com/1e18c630f9843e0fbe7dc9b6dd5e77e0_r.jpg&quot;&amp;gt;

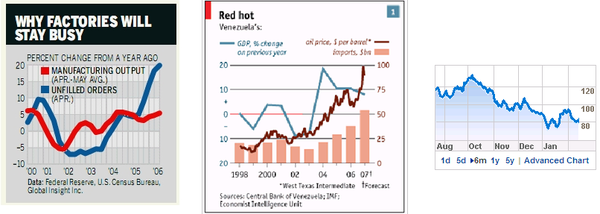

商业杂志上的这些高端大气的图是用什么软件做出来的？

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/f3c65a220f0dff9d6f4d0679ae4196c5.png&quot; data-rawwidth=&quot;806&quot; data-rawheight=&quot;287&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;806&quot; data-original=&quot;https://pic3.zhimg.com/e879dedf06688d97062ce9c944722c56_r.jpg&quot;&amp;gt;

答案就是Excel。

滑珠图、×××图、瀑布图……一切都可以用Excel最基本的操作搞定。

&amp;lt;img src=&quot;https://pic4.zhimg.com/b49f624a8dfc75990dbc20315f54baab_b.jpg&quot; data-rawwidth=&quot;810&quot; data-rawheight=&quot;302&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;810&quot; data-original=&quot;https://pic4.zhimg.com/b49f624a8dfc75990dbc20315f54baab_r.jpg&quot;&amp;gt;

我会先介绍一些设计的核心理念和方法，然后列举16个“商务范”图表制作实例，包含详细的制作步骤，最后分享一些配色方案。

==================================================================

一、商务图表制作核心理念和方法

突破Excel的图表元素
突破Excel的图表类型
布局与细节

二、“商务范”图表制作实例

日期坐标轴妙用
堆积柱形图妙用
漏斗图-利用辅助列占位
自定义Y轴刻度间距
含加粗边缘的面积图
图表覆盖妙用 - 横网格线覆盖于图表之上
为Pie图加背景图片
仪表盘
多数量级的几组数据同时比较
手风琴式折叠bar图
Water Fall 瀑布图
不等宽柱形图
滑珠图
动态图表1
动态图表2
Bullet图-竖直

三、配色方案

Nordri设计公司分享的配色方案
ExcelPro分享的方案

四、自学参考书目和资料

==================================================================

正文

一、商务图表制作核心理念和方法

(这一章节的笔记整理自刘万祥老师的博客ExcelPro的图表博客)

1. 突破Excel的图表元素

不要仅用“图表”做图表，而是用“图表＋所有Excel元素（如单元格，填充色，文本框）”去做图表。

（在我开头举的案例中有详尽的说明）

&amp;lt;img src=&quot;https://pic3.zhimg.com/e113e24f4df3df43a77515c60a334c52_b.jpg&quot; data-rawwidth=&quot;509&quot; data-rawheight=&quot;248&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;509&quot; data-original=&quot;https://pic3.zhimg.com/e113e24f4df3df43a77515c60a334c52_r.jpg&quot;&amp;gt;

　　左上图，只有B4单元格是图表区域，标题利用的是B2；B3－B5填充浅色，"index"和"data"分别在B3、B5。

　　右上图，B2为图表序号，C2为图表标题，填深绿色，B3为副标题，图例放在C4，图表在C5，B2到C5填充淡色，B6、C6合并填写注释。

&amp;lt;img src=&quot;https://pic4.zhimg.com/e90d6c7322949b0509d186d95e5c1dbf_b.jpg&quot; data-rawwidth=&quot;687&quot; data-rawheight=&quot;287&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;687&quot; data-original=&quot;https://pic4.zhimg.com/e90d6c7322949b0509d186d95e5c1dbf_r.jpg&quot;&amp;gt;

　　左上图，标题在C2－H2居中，图表在C3－H3，利用Excel单元格的数据表在C6－H8。

　　右上图，B2填红色装饰，标题和副标题分别在B2、B3，图表在D4－F4，数据来源在D5，标号2为矩形框，整个区域有边框。

2. 突破Excel的图表类型

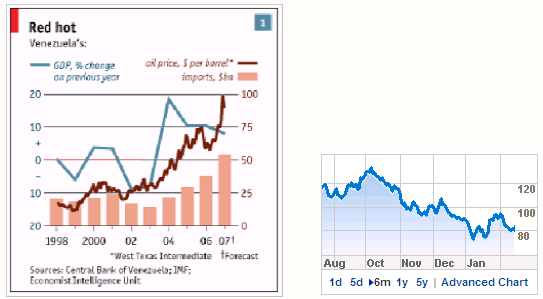

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/89e3c57969df099e16106e13e5bc803c.png&quot; data-rawwidth=&quot;543&quot; data-rawheight=&quot;299&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;543&quot; data-original=&quot;https://pic4.zhimg.com/a002de8f2b35dda0d077cbb45c33740f_r.jpg&quot;&amp;gt;

　　左上图，先用所有数据做曲线图或柱形图，然后选中相应的序列，更改图表类型，有时还需要用到次坐标轴。

　　右上图，先做好面积图，然后将该数据序列再次加入图表，修改新序列的图表类型为曲线图，调粗线型。

3. 布局与细节

布局

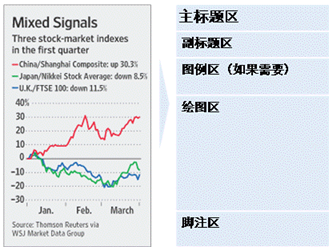

　　下图从上到下可以分为5个部分：主标题区、副标题区、图例图、绘图区、脚注区。

　　特点有：完整的图表要素；突出的标题区；从上到下的阅读顺序。

标题区非常突出，占到整个图表面积1/3以上，其中主标题用大号字和强烈对比效果，副标题提供详细信息。

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/9ab660814682ddd321d836c28c2a1448.png&quot; data-rawwidth=&quot;332&quot; data-rawheight=&quot;250&quot; class=&quot;content_p_w_picpath&quot; width=&quot;332&quot;&amp;gt;

竖向构图方式

　　整个图表外围高宽比例在2:1到1:1之间，图例一般在绘图区上部或融入绘图区里面

使用更为简洁醒目的字体

　　商业图表多选用无衬线类字体

　　图表和表格的数字中使用Arial字体、8~10磅大小，中文使用黑体

注意图表的细节处理
1. 脚注区写上数据来源
2. 图标注释：对于图表中需要特别说明的地方，如指标解释、数据口径、异常数据等，使用上标或*等进行标记，在脚注区说明
3. 坐标轴截断标识
4. 四舍五入：在脚注区写明：由于四舍五入，各数据之和可能不等于总额(或100%)
5. 简洁的坐标轴标签：如2003、’04、’05
6. 让Line图从y轴开始：双击x轴，Axis Options-最下-Position Axis-on tick marks
7. 作图数据的组织技巧: 原始数据不等于作图数据；作图前先数据排序；将数据分离为多个序列，每个序列单独格式化
8. 其他: 去除绘图区的外框线，去除纵坐标轴的线条色，将网格线使用淡灰色予以弱化，bar间距小于bar宽度，饼图分块用的白色线

—————————————————————————————————————

二、“商务范”图表制作实例

（这一章节的16个案例均出自刘万祥老师的Excel图表之道 (豆瓣)，该书基于Excel2003）

最初回答中，这部分整理自我的笔记，基于英文版Excel2010。为了知友阅读方便，我以Excel 2013中文版操作了一遍，将操作步骤逐条改为了中文。

如果你使用的是其他版本，具体操作方法会不同（我的回答中以【】注出），但“【”前面的步骤说明和思路是没有问题的。

仪表盘、滑珠图、×××图、瀑布图、动态图表我有自作的模板。有需要的请至 Excel templ_免费高速下载

1. 日期坐标轴妙用

利率（y轴）随时间（x轴）的变化，我们希望得到下图所示的柱状图，横坐标的间隔按月份（3月、6月、12月、24月）分布。

&amp;lt;img src=&quot;https://pic3.zhimg.com/4881bd3671305fe3731a22562d43bc52_b.jpg&quot; data-rawwidth=&quot;392&quot; data-rawheight=&quot;219&quot; class=&quot;content_p_w_picpath&quot; width=&quot;392&quot;&amp;gt;

原始数据与辅助列(A列为月份，B列为利率，C列是辅助列）

&amp;lt;img src=&quot;https://pic2.zhimg.com/998f4cb6d209486657bd06f531d3b5b1_b.jpg&quot; data-rawwidth=&quot;203&quot; data-rawheight=&quot;108&quot; class=&quot;content_p_w_picpath&quot; width=&quot;203&quot;&amp;gt;
绘制方法

1) 选中A2:B5，做柱状图，发现应是横坐标的A列值也成了柱子

&amp;lt;img src=&quot;https://pic4.zhimg.com/4449e79ba05b42a3cc1c9bbcfd59189b_b.jpg&quot; data-rawwidth=&quot;387&quot; data-rawheight=&quot;219&quot; class=&quot;content_p_w_picpath&quot; width=&quot;387&quot;&amp;gt;2) 删除系列1

2) 删除系列1

方法1【选中图表 --> Excel标题栏图表工具 --> 设计 --> 选择数据 --> 系列1 --> 删除】

方法2【直接点击蓝色柱子 --> 按Delete键删除】

&amp;lt;img src=&quot;https://pic4.zhimg.com/1253ff8bad96181e8866f166b10c855f_b.jpg&quot; data-rawwidth=&quot;389&quot; data-rawheight=&quot;217&quot; class=&quot;content_p_w_picpath&quot; width=&quot;389&quot;&amp;gt;3) 将横坐标转化为我们希望的A列的值

3) 将横坐标转化为我们希望的A列的值

【选中图表 --> Excel标题栏图表工具 --> 设计 --> 选择数据 --> 水平(分类)轴标签编辑 --> 选择区域A2:A5】

&amp;lt;img src=&quot;https://pic2.zhimg.com/2d858141eb32a65d58a0ed95df55b90d_b.jpg&quot; data-rawwidth=&quot;392&quot; data-rawheight=&quot;193&quot; class=&quot;content_p_w_picpath&quot; width=&quot;392&quot;&amp;gt;

4) 将横坐标转化为日期坐标轴【双击横坐标 -->如下左图所示选择“日期坐标轴”】

得到下右图

&amp;lt;img src=&quot;https://pic3.zhimg.com/e4073f01ea46a2508f02c81cac970332_b.jpg&quot; data-rawwidth=&quot;560&quot; data-rawheight=&quot;243&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;560&quot; data-original=&quot;https://pic3.zhimg.com/e4073f01ea46a2508f02c81cac970332_r.jpg&quot;&amp;gt;

5) 删去横坐标【选中横坐标 --> 按Delete键删除】

&amp;lt;img src=&quot;https://pic1.zhimg.com/ba14ed2c0c935295616577fbb4c5d638_b.jpg&quot; data-rawwidth=&quot;355&quot; data-rawheight=&quot;193&quot; class=&quot;content_p_w_picpath&quot; width=&quot;355&quot;&amp;gt;

6) 将辅助列添加进去【选中辅助列C2:C5 --> 复制 --> 选中图表 --> 粘贴】

蓝色的“系列2”就是我们的辅助序列，因为值为0，所以看不到

&amp;lt;img src=&quot;https://pic1.zhimg.com/73f6e866823f791fd84befc3afd059a0_b.jpg&quot; data-rawwidth=&quot;352&quot; data-rawheight=&quot;195&quot; class=&quot;content_p_w_picpath&quot; width=&quot;352&quot;&amp;gt;

7) 将蓝色“系列2”转化为折线图

【选中图表 --> Excel标题栏图表工具 --> 格式 --> 最左侧下拉菜单选择最后一项“系列2” --> Excel标题栏图表工具 --> 设计 --> 更改图表类型 --> 如下图所示将蓝色系列1的类型改为折线图】

&amp;lt;img src=&quot;https://pic1.zhimg.com/601dbb07b18b29e44ca0418ba644151c_b.jpg&quot; data-rawwidth=&quot;469&quot; data-rawheight=&quot;114&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;469&quot; data-original=&quot;https://pic1.zhimg.com/601dbb07b18b29e44ca0418ba644151c_r.jpg&quot;&amp;gt;

得到

&amp;lt;img src=&quot;https://pic4.zhimg.com/57ff5578e5b96647c12e463c2b166aa7_b.jpg&quot; data-rawwidth=&quot;351&quot; data-rawheight=&quot;191&quot; class=&quot;content_p_w_picpath&quot; width=&quot;351&quot;&amp;gt;

8) 让蓝色折线图的数据标签显示出来【选中蓝色折线 --> 右击鼠标 --> 下图所示勾选数据标签“下方”】

&amp;lt;img src=&quot;https://pic1.zhimg.com/35fb21db5864287d2e365de3a65c8868_b.jpg&quot; data-rawwidth=&quot;660&quot; data-rawheight=&quot;275&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;660&quot; data-original=&quot;https://pic1.zhimg.com/35fb21db5864287d2e365de3a65c8868_r.jpg&quot;&amp;gt;

9) 隐藏蓝色折线【选中蓝色折线 --> 右击鼠标 --> 轮廓选择“无轮廓”】
&amp;lt;img src=&quot;https://pic1.zhimg.com/401a15e3bcce5d072e4d82602c4ef4c8_b.jpg&quot; data-rawwidth=&quot;438&quot; data-rawheight=&quot;245&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;438&quot; data-original=&quot;https://pic1.zhimg.com/401a15e3bcce5d072e4d82602c4ef4c8_r.jpg&quot;&amp;gt;
得到
&amp;lt;img src=&quot;https://pic1.zhimg.com/db29f8290284149ae239d807a9c8a968_b.jpg&quot; data-rawwidth=&quot;392&quot; data-rawheight=&quot;222&quot; class=&quot;content_p_w_picpath&quot; width=&quot;392&quot;&amp;gt;

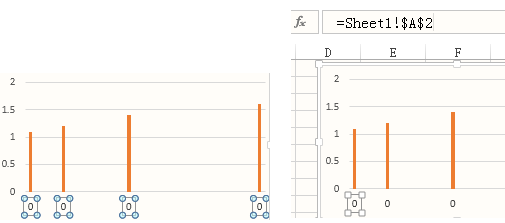

10) 逐个修改横坐标【点击选中横坐标，发现四个都选中了(下左图所示) --> 再点击第一个0，将其选中(下右图所示) --> 鼠标点击公式输入栏，输入“=”，鼠标点击A2单元格 -->回车】依次修改即可

注意：在选中第一个0后，不要直接输入“=”，而是要在公式输入栏里输入
&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/659a5681e1a1bb765bd45b42b565f77b.png&quot; data-rawwidth=&quot;505&quot; data-rawheight=&quot;223&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;505&quot; data-original=&quot;https://pic3.zhimg.com/b2ae0b02b96d92e211d48e31cfc9800e_r.jpg&quot;&amp;gt;

**点评：该案例妙在利用辅助列，做出了柱状图的坐标值。当然，也有万能的办法，即不用辅助列，在完成5)之后，添加文本框作为坐标值。用本例所示的方法好处在于，源数据3、6、12、24修改之后，柱子、坐标值都会随之而动。

2. 堆积柱形图妙用

效果如图，看似是簇状和堆积柱形图合用，实际呢？

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/59121611a904feaa9d26acd50ea3b69c.png&quot; data-rawwidth=&quot;415&quot; data-rawheight=&quot;238&quot; class=&quot;content_p_w_picpath&quot; width=&quot;415&quot;&amp;gt;

一步即可，只需在源数据上下些功夫

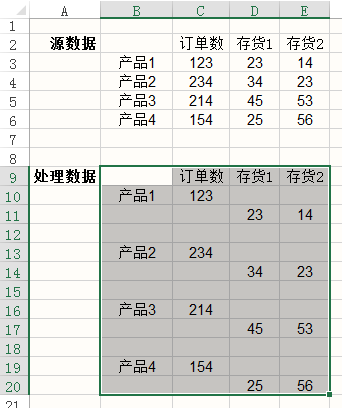

【选中下图所示B9:E20单元格 --> 绘制堆积柱形图】

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/8627c3b369af432e8a006d96361a5ca8.png&quot; data-rawwidth=&quot;342&quot; data-rawheight=&quot;408&quot; class=&quot;content_p_w_picpath&quot; width=&quot;342&quot;&amp;gt;
**点评：利用错行和空行，奇妙无穷。

3. 漏斗图-利用辅助列占位

效果如图，形似漏斗。

&amp;lt;img src=&quot;https://pic4.zhimg.com/95d5da9b3250490725242100e8fec8e7_b.jpg&quot; data-rawwidth=&quot;328&quot; data-rawheight=&quot;270&quot; class=&quot;content_p_w_picpath&quot; width=&quot;328&quot;&amp;gt;

原始数据（指标需排序好，从大大小）

&amp;lt;img src=&quot;https://pic1.zhimg.com/bc68c5f7f87c95f004b0c752d3058398_b.jpg&quot; data-rawwidth=&quot;147&quot; data-rawheight=&quot;167&quot; class=&quot;content_p_w_picpath&quot; width=&quot;147&quot;&amp;gt;

添加辅助列【C3单元格公式=($D$3-D3)/2，然后拉至C8】

&amp;lt;img src=&quot;https://pic2.zhimg.com/f424a2d9bade5061dcdb232e05ca5615_b.jpg&quot; data-rawwidth=&quot;201&quot; data-rawheight=&quot;182&quot; class=&quot;content_p_w_picpath&quot; width=&quot;201&quot;&amp;gt;

绘制方法

1) 选中B3:D8，绘制堆积条形图

&amp;lt;img src=&quot;https://pic2.zhimg.com/0136c0dc282d27562cdad445b6dfcea9_b.jpg&quot; data-rawwidth=&quot;555&quot; data-rawheight=&quot;279&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;555&quot; data-original=&quot;https://pic2.zhimg.com/0136c0dc282d27562cdad445b6dfcea9_r.jpg&quot;&amp;gt;

2) 把漏斗倒过来，即反转纵坐标【双击纵坐标 --> 勾选“逆序类别”】

&amp;lt;img src=&quot;https://pic4.zhimg.com/69fcbdecadfcc899316a087302e4f433_b.jpg&quot; data-rawwidth=&quot;557&quot; data-rawheight=&quot;445&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;557&quot; data-original=&quot;https://pic4.zhimg.com/69fcbdecadfcc899316a087302e4f433_r.jpg&quot;&amp;gt;

3) 将绿色系列1隐去【选中绿色条 --> 右键 --> 填充 --> 无填充颜色】

&amp;lt;img src=&quot;https://pic1.zhimg.com/82cacaac416623335f9e6171e0f24d4c_b.jpg&quot; data-rawwidth=&quot;206&quot; data-rawheight=&quot;303&quot; class=&quot;content_p_w_picpath&quot; width=&quot;206&quot;&amp;gt;

**点评：辅助列永远是好帮手。

4. 自定义Y轴刻度间距

以股价随时间变化为例，重要的是涨跌幅度，且幅度很大，这里我们采用自定义Y轴间距，并以常用的对数坐标为例。

最终效果图

&amp;lt;img src=&quot;https://pic2.zhimg.com/883cc3aa80862f527600e1080c71b3d1_b.jpg&quot; data-rawwidth=&quot;470&quot; data-rawheight=&quot;226&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;470&quot; data-original=&quot;https://pic2.zhimg.com/883cc3aa80862f527600e1080c71b3d1_r.jpg&quot;&amp;gt;

原始数据

&amp;lt;img src=&quot;https://pic1.zhimg.com/e8cacdb4cd26588a3755dd7695c29068_b.jpg&quot; data-rawwidth=&quot;93&quot; data-rawheight=&quot;226&quot; class=&quot;content_p_w_picpath&quot; width=&quot;93&quot;&amp;gt;

通过观测原始数据最小值和最大值，我们希望以20、30、50、100、400、600为刻度作为纵坐标，

将数据处理如下

C列是B列值的对数值 C2单元格公式为 =Log(B2) ，拉至C12
F列即我们希望的刻度
G列同理，是F列的Log值

&amp;lt;img src=&quot;https://pic4.zhimg.com/0db06ac42731fa148fb29ac23bbf0af7_b.jpg&quot; data-rawwidth=&quot;271&quot; data-rawheight=&quot;222&quot; class=&quot;content_p_w_picpath&quot; width=&quot;271&quot;&amp;gt;

绘制方法

1)选中C2:C12 绘制折线图

&amp;lt;img src=&quot;https://pic2.zhimg.com/bdbff8f8a37394f9dd0f9815864126a5_b.jpg&quot; data-rawwidth=&quot;299&quot; data-rawheight=&quot;108&quot; class=&quot;content_p_w_picpath&quot; width=&quot;299&quot;&amp;gt;2) 将G2:G7加入到图表中【选中辅助列G2:G7 --&amp;amp;gt; 复制 --&amp;amp;gt; 选中图表 --&amp;amp;gt; 粘贴】

2) 将G2:G7加入到图表中【选中辅助列G2:G7 --> 复制 --> 选中图表 --> 粘贴】

&amp;lt;img src=&quot;https://pic4.zhimg.com/97430e11b3889de80df8365b9f2f8f37_b.jpg&quot; data-rawwidth=&quot;299&quot; data-rawheight=&quot;139&quot; class=&quot;content_p_w_picpath&quot; width=&quot;299&quot;&amp;gt;3) 将新加入的蓝色折线改为散点图

3) 将新加入的蓝色折线改为散点图

【点击蓝色折线 --> Excel标题栏图表工具 --> 设计 --> 更改图表类型 --> 如下图所示将蓝色系列2的改为“带直线和数据标记的散点图”】

&amp;lt;img src=&quot;https://pic1.zhimg.com/66854d2d3d3784544f82dfc509f199dc_b.jpg&quot; data-rawwidth=&quot;393&quot; data-rawheight=&quot;132&quot; class=&quot;content_p_w_picpath&quot; width=&quot;393&quot;&amp;gt;得到

得到

&amp;lt;img src=&quot;https://pic3.zhimg.com/cf4fde58311856995ad34fc650bb26ce_b.jpg&quot; data-rawwidth=&quot;298&quot; data-rawheight=&quot;139&quot; class=&quot;content_p_w_picpath&quot; width=&quot;298&quot;&amp;gt;4) 设置纵轴下限为1 【双击纵轴 --&amp;amp;gt; 在坐标轴选项里将最小值调节为1】

4) 设置纵轴下限为1 【双击纵轴 --> 在坐标轴选项里将最小值调节为1】

5) 删去纵坐标轴，删去水平网格线；

6) 设置坐标轴在刻度线上【双击横坐标轴 --> 如下左图所示勾选“在刻度线上”】

得到右下图

&amp;lt;img src=&quot;https://pic1.zhimg.com/751c461fcd4ec4104e3aae4a1cede834_b.jpg&quot; data-rawwidth=&quot;478&quot; data-rawheight=&quot;415&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;478&quot; data-original=&quot;https://pic1.zhimg.com/751c461fcd4ec4104e3aae4a1cede834_r.jpg&quot;&amp;gt;7) 将蓝色折线的横坐标设置为E2:E7【点击蓝色折线 --&amp;amp;gt; Excel标题栏图表工具 --&amp;amp;gt; 设计 --&amp;amp;gt; 选择数据 --&amp;amp;gt; 如左下图所示选择“系列2” --&amp;amp;gt; 点击“编辑” --&amp;amp;gt; 如右下图所示，X轴系列值选为E2:E7 --&amp;amp;gt; 确定】

7) 将蓝色折线的横坐标设置为E2:E7【点击蓝色折线 --> Excel标题栏图表工具 --> 设计 --> 选择数据 --> 如左下图所示选择“系列2” --> 点击“编辑” --> 如右下图所示，X轴系列值选为E2:E7 --> 确定】

&amp;lt;img src=&quot;https://pic3.zhimg.com/6918a97cab308ff603df5c27d0549822_b.jpg&quot; data-rawwidth=&quot;547&quot; data-rawheight=&quot;134&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;547&quot; data-original=&quot;https://pic3.zhimg.com/6918a97cab308ff603df5c27d0549822_r.jpg&quot;&amp;gt;得到

得到

&amp;lt;img src=&quot;https://pic4.zhimg.com/b78b9d082f8c0d9c718d6e3986e3cc5f_b.jpg&quot; data-rawwidth=&quot;293&quot; data-rawheight=&quot;128&quot; class=&quot;content_p_w_picpath&quot; width=&quot;293&quot;&amp;gt;8) 让蓝色数据点的数据值显示出来【点击蓝色直线 --&amp;amp;gt; 右侧选择数据标签-左】

8) 让蓝色数据点的数据值显示出来【点击蓝色直线 --> 右侧选择数据标签-左】

&amp;lt;img src=&quot;https://pic1.zhimg.com/589d37574c4cb091a8cfb07a3d897424_b.jpg&quot; data-rawwidth=&quot;562&quot; data-rawheight=&quot;219&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;562&quot; data-original=&quot;https://pic1.zhimg.com/589d37574c4cb091a8cfb07a3d897424_r.jpg&quot;&amp;gt;

缩小一下绘图区

&amp;lt;img src=&quot;https://pic3.zhimg.com/c905c39a11365c7662001a916ed3725e_b.jpg&quot; data-rawwidth=&quot;303&quot; data-rawheight=&quot;133&quot; class=&quot;content_p_w_picpath&quot; width=&quot;303&quot;&amp;gt;

9) 添加误差线【点击蓝色直线 --> 右侧选择误差线-更多选项】

&amp;lt;img src=&quot;https://pic4.zhimg.com/92ed659d00ab7d8504dbcecfe7e4b1ef_b.jpg&quot; data-rawwidth=&quot;520&quot; data-rawheight=&quot;232&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;520&quot; data-original=&quot;https://pic4.zhimg.com/92ed659d00ab7d8504dbcecfe7e4b1ef_r.jpg&quot;&amp;gt;

此时，横纵误差线都出来了

10) 删除纵误差线【点击下左图所示的位置选中纵误差线 --> 按Delete键删除】

得到又下图

&amp;lt;img src=&quot;https://pic1.zhimg.com/2d4fd4dd65b4c43d1df61277268e29f4_b.jpg&quot; data-rawwidth=&quot;520&quot; data-rawheight=&quot;142&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;520&quot; data-original=&quot;https://pic1.zhimg.com/2d4fd4dd65b4c43d1df61277268e29f4_r.jpg&quot;&amp;gt;11) 调节横误差线参数【双击横误差线 --&amp;amp;gt; 在右侧弹窗里勾选“正偏差”，“固定值”改为10】

11) 调节横误差线参数【双击横误差线 --> 在右侧弹窗里勾选“正偏差”，“固定值”改为10】

缩小一下绘图区，得到右下图

&amp;lt;img src=&quot;https://pic4.zhimg.com/e9aa391775fc24bf98bb4aabea2db5cb_b.jpg&quot; data-rawwidth=&quot;500&quot; data-rawheight=&quot;437&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;500&quot; data-original=&quot;https://pic4.zhimg.com/e9aa391775fc24bf98bb4aabea2db5cb_r.jpg&quot;&amp;gt;

12) 隐藏蓝色线【右键蓝色直线 --> 选择无填充，无轮廓】

13) 调节误差线的颜色、线形【双击误差线 --> 右侧弹窗中修改(下左图所示)】

得到右下图

&amp;lt;img src=&quot;https://pic1.zhimg.com/2b62ba43ae78479c94e3fe31f5e89828_b.jpg&quot; data-rawwidth=&quot;499&quot; data-rawheight=&quot;305&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;499&quot; data-original=&quot;https://pic1.zhimg.com/2b62ba43ae78479c94e3fe31f5e89828_r.jpg&quot;&amp;gt;13) 与本回答的案例1类似，逐个修改纵坐标数据值【以2.78这个数据为例：选中纵坐标(6个数据一下子都选中了) --&amp;amp;gt; 再点击2.78这个数据(如下图所示，只有2.78选中了) --&amp;amp;gt; 鼠标点击公式输入栏，输入“=”，然后鼠标点击600(F7单元格) --&amp;amp;gt; 回车】

13) 与本回答的案例1类似，逐个修改纵坐标数据值【以2.78这个数据为例：选中纵坐标(6个数据一下子都选中了) --> 再点击2.78这个数据(如下图所示，只有2.78选中了) --> 鼠标点击公式输入栏，输入“=”，然后鼠标点击600(F7单元格) --> 回车】

&amp;lt;img src=&quot;https://pic2.zhimg.com/c6a0137ea6420c43092436b7d3ba20c5_b.jpg&quot; data-rawwidth=&quot;313&quot; data-rawheight=&quot;180&quot; class=&quot;content_p_w_picpath&quot; width=&quot;313&quot;&amp;gt;

依次逐个修改，大功告成。

**点评：本例极其巧妙地借助误差线，实现横向网格线。误差线在后续案例中会多次提及。当然，有人会说完全可以不用误差线，插入几个直线拖动就好了。但是，本例方法的好处是，修改20、50、400等坐标值，网格线也会跟着移动。

5. 含加粗边缘面积图

最终效果与源数据

&amp;lt;img src=&quot;https://pic2.zhimg.com/3f17acf670ee130b972adb35559a8d21_b.jpg&quot; data-rawwidth=&quot;504&quot; data-rawheight=&quot;210&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;504&quot; data-original=&quot;https://pic2.zhimg.com/3f17acf670ee130b972adb35559a8d21_r.jpg&quot;&amp;gt;

绘制方法

1) 选中数据做折线图

&amp;lt;img src=&quot;https://pic4.zhimg.com/ef9608c37b75a487cf60a2d857782b47_b.jpg&quot; data-rawwidth=&quot;271&quot; data-rawheight=&quot;127&quot; class=&quot;content_p_w_picpath&quot; width=&quot;271&quot;&amp;gt;

2) 将源数据再次添加进图表中【选中源数据 --> 复制 --> 选中图表 --> 粘贴】

发现系列2覆盖住了系列1

&amp;lt;img src=&quot;https://pic1.zhimg.com/261976c7779032fb986b74c4b9c483f8_b.jpg&quot; data-rawwidth=&quot;273&quot; data-rawheight=&quot;128&quot; class=&quot;content_p_w_picpath&quot; width=&quot;273&quot;&amp;gt;

3) 将系列2改为面积图【点击选中蓝色折线 --> Excel标题栏图表工具 --> 设计 --> 更改图表类型 --> 如下左图所示将改为面积图】

得到下右图

&amp;lt;img src=&quot;https://pic1.zhimg.com/1726af80849ca2e175de24fd97b818e4_b.jpg&quot; data-rawwidth=&quot;554&quot; data-rawheight=&quot;126&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;554&quot; data-original=&quot;https://pic1.zhimg.com/1726af80849ca2e175de24fd97b818e4_r.jpg&quot;&amp;gt;

4) 调节坐标轴位置【双击横坐标轴 --> 右侧弹窗中勾选“在刻度线上”】

得到右下图

&amp;lt;img src=&quot;https://pic3.zhimg.com/aad1e3f95ccc66173ced3df8bf2d581a_b.jpg&quot; data-rawwidth=&quot;459&quot; data-rawheight=&quot;374&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;459&quot; data-original=&quot;https://pic3.zhimg.com/aad1e3f95ccc66173ced3df8bf2d581a_r.jpg&quot;&amp;gt;

调节颜色就好了

下面这个图是我做的~

&amp;lt;img src=&quot;https://pic1.zhimg.com/465f29383a03f38e29b0cb337cd8c370_b.jpg&quot; data-rawwidth=&quot;316&quot; data-rawheight=&quot;207&quot; class=&quot;content_p_w_picpath&quot; width=&quot;316&quot;&amp;gt;

**点评：两种或多种图表类型合用的方法一定要掌握，活学活用。

6. 图表覆盖妙用 - 横网格线覆盖于图表之上

最终效果

&amp;lt;img src=&quot;https://pic3.zhimg.com/12fb1e14c32e57e05b5ad25727ac2c76_b.jpg&quot; data-rawwidth=&quot;201&quot; data-rawheight=&quot;222&quot; class=&quot;content_p_w_picpath&quot; width=&quot;201&quot;&amp;gt;

绘制方法

以柱状图为例（其他类型的图都一样）

源数据

&amp;lt;img src=&quot;https://pic1.zhimg.com/667979a1ccbab056e87172795fd1032c_b.jpg&quot; data-rawwidth=&quot;105&quot; data-rawheight=&quot;139&quot; class=&quot;content_p_w_picpath&quot; width=&quot;105&quot;&amp;gt;1) 绘制柱形图

1) 绘制柱形图

&amp;lt;img src=&quot;https://pic2.zhimg.com/dcec03e15001f33584c4e1e968ab1515_b.jpg&quot; data-rawwidth=&quot;324&quot; data-rawheight=&quot;180&quot; class=&quot;content_p_w_picpath&quot; width=&quot;324&quot;&amp;gt;2) 将其锚定【鼠标光标移动到下图所示的图表左上角的顶点处，按住Alt，随后按住鼠标进行拖动，发现这样调节图表的尺寸，限定于Excel的网格点。】

2) 将其锚定【鼠标光标移动到下图所示的图表左上角的顶点处，按住Alt，随后按住鼠标进行拖动，发现这样调节图表的尺寸，限定于Excel的网格点。】

&amp;lt;img src=&quot;https://pic3.zhimg.com/d5c8f429df4ab9ba878bb3f54f296a36_b.jpg&quot; data-rawwidth=&quot;108&quot; data-rawheight=&quot;62&quot; class=&quot;content_p_w_picpath&quot; width=&quot;108&quot;&amp;gt;

如下图所示，将四个角分别锚定于D2，G2，D9， G9

&amp;lt;img src=&quot;https://pic3.zhimg.com/8b88aeea89960a6187a0898b2ad10bca_b.jpg&quot; data-rawwidth=&quot;379&quot; data-rawheight=&quot;179&quot; class=&quot;content_p_w_picpath&quot; width=&quot;379&quot;&amp;gt;

3) 复制图表【选中图表 --> 复制 --> 鼠标点击任意一个单元格 --> 粘贴】

得到左右两个一模一样的图表

&amp;lt;img src=&quot;https://pic2.zhimg.com/a868dcdf1472c1cd53d2437943d2a26d_b.jpg&quot; data-rawwidth=&quot;557&quot; data-rawheight=&quot;181&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;557&quot; data-original=&quot;https://pic2.zhimg.com/a868dcdf1472c1cd53d2437943d2a26d_r.jpg&quot;&amp;gt;

4) 对右边的图表

图表区背景色设为无色【右键图表区 --> 填充和轮廓都设为无】
柱子设为无色【右键柱子 --> 填充和轮廓都设为无】

对左边的图表

删去左网格线【选中网格线 --> Delete键删除】
横轴直线隐去【选中横轴 --> 右键 --> 无轮廓】
横坐标和纵坐标都的字体都设为白色【分别选中横纵左边 --> 菜单栏中将字体颜色设为白色】

&amp;lt;img src=&quot;https://pic4.zhimg.com/e0a7cca32be7a2a24c0a9722b0bd9be3_b.jpg&quot; data-rawwidth=&quot;538&quot; data-rawheight=&quot;165&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;538&quot; data-original=&quot;https://pic4.zhimg.com/e0a7cca32be7a2a24c0a9722b0bd9be3_r.jpg&quot;&amp;gt;

5) 按住Alt移动第二张图覆盖于第一张图之上。一定要按住Alt进行拖动！！！！！！

&amp;lt;img src=&quot;https://pic2.zhimg.com/d134d5330cb679293fcf2775ad323839_b.jpg&quot; data-rawwidth=&quot;280&quot; data-rawheight=&quot;149&quot; class=&quot;content_p_w_picpath&quot; width=&quot;280&quot;&amp;gt;

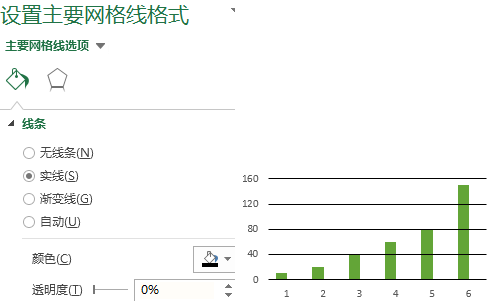

6) 自行设计网格线颜色即可

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/5eeddcfecf954ff289dad05f2e2bc91b.png&quot; data-rawwidth=&quot;487&quot; data-rawheight=&quot;301&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;487&quot; data-original=&quot;https://pic2.zhimg.com/1ac90fb0ea8758a960c8ffb68ab6a3ad_r.jpg&quot;&amp;gt;
**点评：此案例巧妙地利用了图表覆盖。

7. 为Pie图加背景图片

最终效果

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/4227373e0adf53efd6682963f3bab2ad.png&quot; data-rawwidth=&quot;113&quot; data-rawheight=&quot;116&quot; class=&quot;content_p_w_picpath&quot; width=&quot;113&quot;&amp;gt;
原始数据

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/a4de55002a05680085226c041a7c70bf.png&quot; data-rawwidth=&quot;78&quot; data-rawheight=&quot;108&quot; class=&quot;content_p_w_picpath&quot; width=&quot;78&quot;&amp;gt;
绘制方法

1) 先用A1:A5做饼图，为系列1

&amp;lt;img src=&quot;https://i-blog.csdnimg.cn/blog_migrate/a2507c4b43d436b291333b15580278f7.png&quot; data-rawwidth=&quot;141&quot; data-rawheight=&quot;139&quot; class=&quot;content_p_w_picpath&quot; width=&quot;141&quot;&amp;gt;2) 选中源数据中任意一个值 (如A3) 添加到图表中【选中A3 --&amp;amp;gt; 复制 --&amp;amp;gt; 选中图表 --&amp;amp;gt; 粘贴】2) 选中源数据中任意一个值 (如A3) 添加到图表中【选中A3 --> 复制 --> 选中图表 --> 粘贴】
为系列2

此时无法看到也无法选择系列2，看到的仍然是上图的样子

3) 将系列1改为次坐标轴【选中图表 --> Excel标题栏图表工具 --> 设计 --> 更改图表类型 --> 将系列1改为次坐标轴(下图所示)】

&amp;lt;img src=&quot;https://pic3.zhimg.com/b1125f8a98fcb454b50f63e4719c6f0a_b.jpg&quot; data-rawwidth=&quot;479&quot; data-rawheight=&quot;116&quot; class=&quot;origin_p_w_picpath zh-lightbox-thumb&quot; width=&quot;479&quot; data-original=&quot;https://pic3.zhimg.com/b1125f8a98fcb454b50f63e4719c6f0a_r.jpg&quot;&amp;gt;

看到的仍然是上图的样子

4) 将系列设为无填充【右击大饼 --> 设置填充色为无填充】

&amp;lt;img src=&quot;https://pic1.zhimg.com/5fffcbf66f36f32897d25f01fdeeabf8_b.jpg&quot; data-rawwidth=&quot;234&quot; data-rawheight=&quot;265&quot; class=&quot;content_p_w_picpath&quot; width=&quot;234&quot;&amp;gt;

此时看到的正是系列2，如下图

&amp;lt;img src=&quot;https://pic1.zhimg.com/b3170b134a5d48542ab88a0a31f521bc_b.jpg&quot; data-rawwidth=&quot;120&quot; data-rawheight=&quot;118&quot; class=&quot;content_p_w_picpath&quot; width=&quot;120&quot;&amp;gt;5) 为系列2加背景图片【双击图表，右侧出现弹窗 --&amp;amp;gt;Excel标题栏图表工具 --&amp;amp;gt; 格式 --&amp;amp;gt; 左侧下拉菜单选择“系列2” --&amp;amp;gt; 右侧弹窗中选择插入图片】5) 为系列2加背景图片【双击图表，右侧出现弹窗 -->Excel标题栏图表工具 --> 格式 --> 左侧下拉菜单选择“系列2” --> 右侧弹窗中选择插入图片】
&amp;lt;img src=&quot;https://pic1.zhimg.com/227bff5e48d06554d2e89b1a66cd3ca0_b.jpg&quot; data-rawwidth=&quot;156&quot; data-rawheight=&quot;114&quot; class=&quot;content_p_w_picpath&quot; width=&quot;156&quot;&amp;gt;

&amp;lt;img src=&quot;https://pic4.zhimg.com/6cd3714acbe2fb0f73dcd2ed9aabfa23_b.jpg&quot; data-rawwidth=&quot;201&quot; data-rawheight=&quot;371&quot; class=&quot;content_p_w_picpath&quot; width=&quot;201&quot;&amp;gt;

&amp;lt;img src=&quot;https://pic2.zhimg.com/ade9a7c9c50fe0b7f3d7c0ee3a48e719_b.jpg&quot; data-rawwidth=&quot;141&quot; data-rawheight=&quot;140&quot; class=&quot;content_p_w_picpath&quot; width=&quot;141&quot;&amp;gt;

转载于:https://blog.51cto.com/hongli/1956922
