服务器 没有核显能显示吗,E3 1231 V3没有显卡(独显/核显/集显),不插显卡实测正常开机进系统能用远程桌面连接!附E3 1231 V3的待机功耗!...

最近在折腾放桌面的迷你服务器,一切都还算顺利,结果在装完系统,拔掉显卡之后,开机好像无法进系统的样子,于是就去补充了一波知识,好在最后还是连上了远程桌面!

环境介绍

CPU:E3 1231 V3

内存:DDR3 1600 8G X2

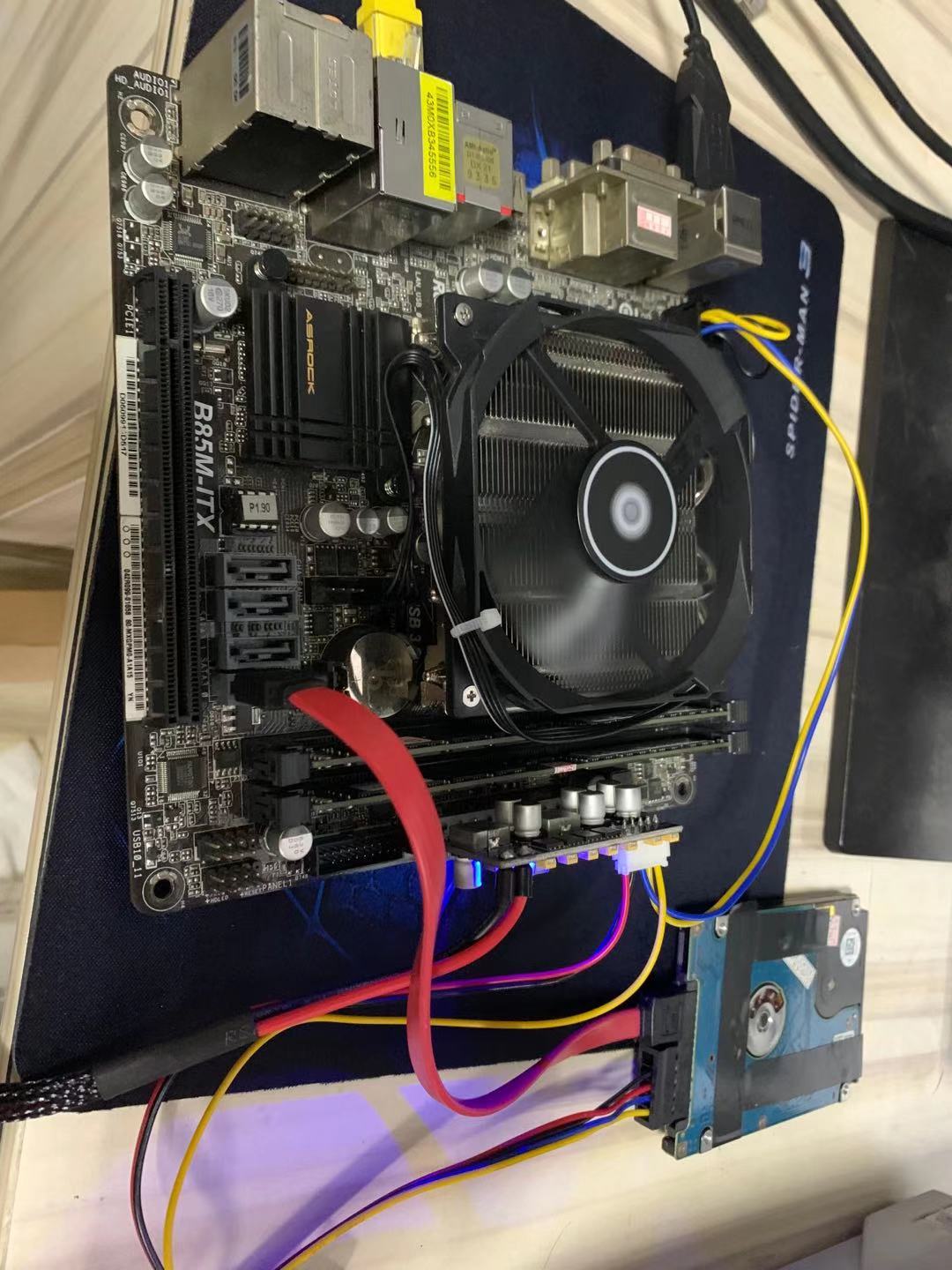

主板:华擎B85M-ITX

硬盘:日立 750G 2.5寸机械硬盘

系统:Windows 10 18363

折腾过程

因为是放在桌面上的,24小时开机的机器,所以功率一定要低。为什么不上1265L、1275L、1285L呢?因为不想多花钱啊,1231 V3是老电脑拆机留下来的,不需要额外花钱。

一开始,我先用亮机卡装完win10,设置好远程桌面,链接了一遍是正常的,然后拔掉键盘鼠标,拔掉亮机卡,再开机远程桌面一直连不上,根据短接开机针脚,判断好像不太像是正常进系统的样子(也不像卡在开机自检的BIOS界面,没有输出设备,盲猜)

网上查了各种说法:

1、E3没核显,主板没集显,肯定是开不了机的。

2、服务器主板是有集显的,所以服务器上的E3能正常开机。

3、能进系统的话,设备管理器里面肯定有个显示适配器,没有显卡怎么显示。

··· ···

按照网上的说法,我这顿折腾应该是GG了,但也看到有些人说,显示信号是可以靠CPU模拟的,顶多是多占用点CPU资源,或者是分辨率特别低;我感觉应该也是没有问题的呀,顶多需要绕过开机自检。然后我决定进入BIOS看看有没有啥可以修改的,这里要说一句“自古华擎出妖板!”,妖板真的牛逼。。我不知道是主板的问题还是啥,反正我这个是成功了,其他主板不知道是不是一样。我就进入BIOS开启了VT-D、开启从板载LAN启动、关闭引导故障防护、关闭检查就绪开机,反正感觉跟开机检查防护有关的,以及各种开机选项有关的都酌情打开或关闭。

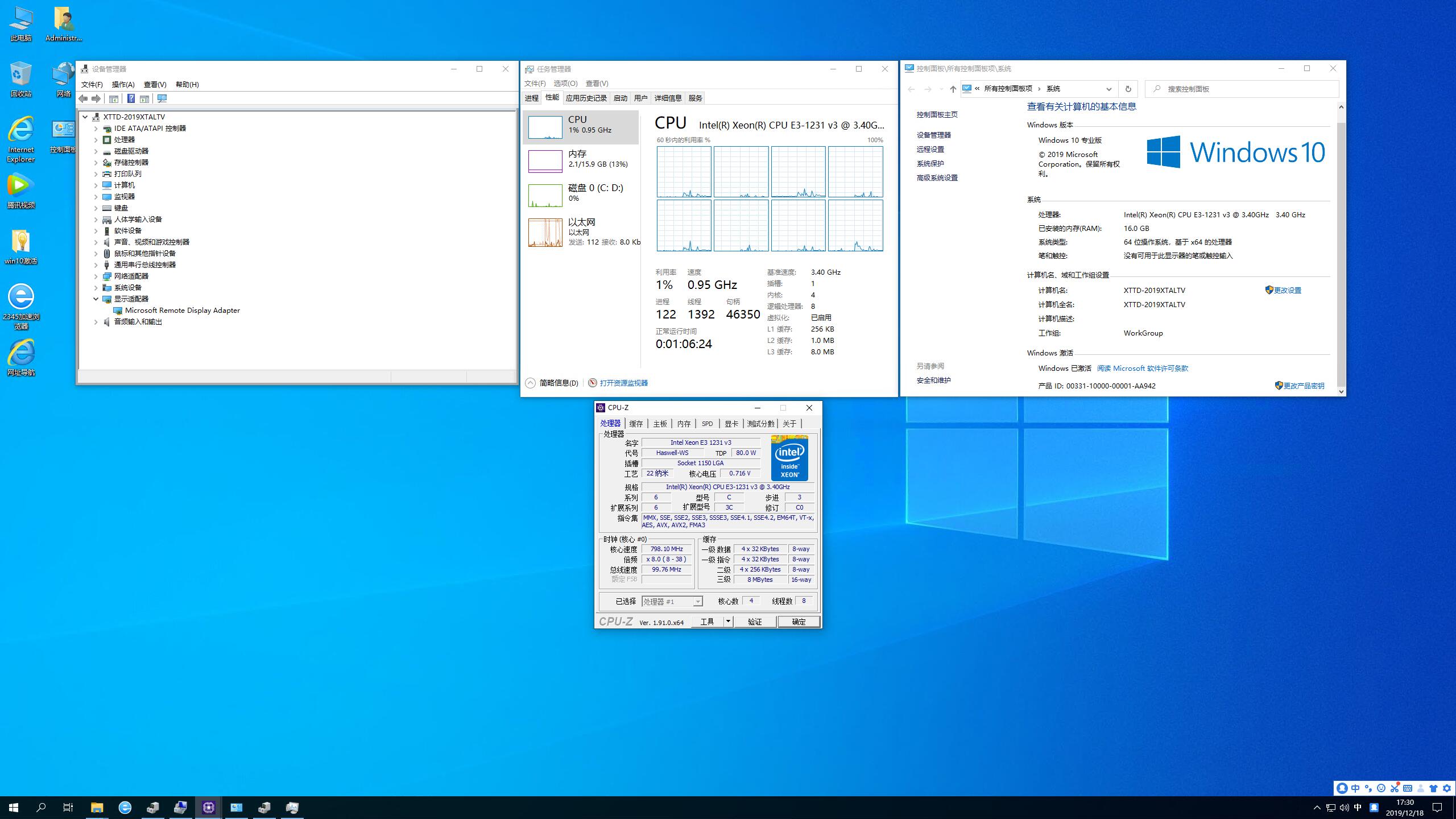

然后神奇的事情就发生了,开机后,远程桌面就能连上了,显示适配器里的设备名称是Microsoft Remote Display Adapter!

相关截图

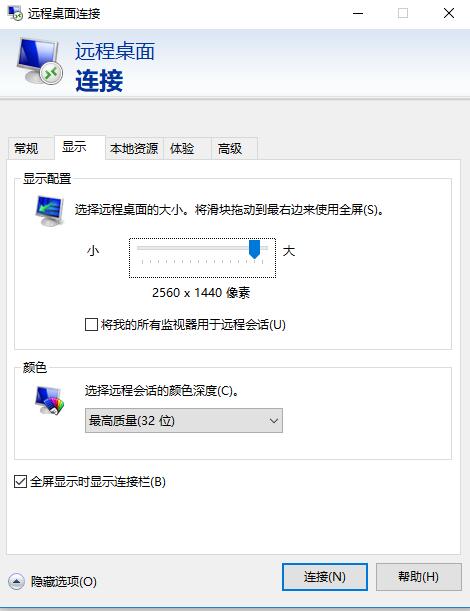

分辨率按你远程桌面设置,2K我试了下也没问题,之前还看到有人说分辨率会特别低


2K分辨率远程桌面截图

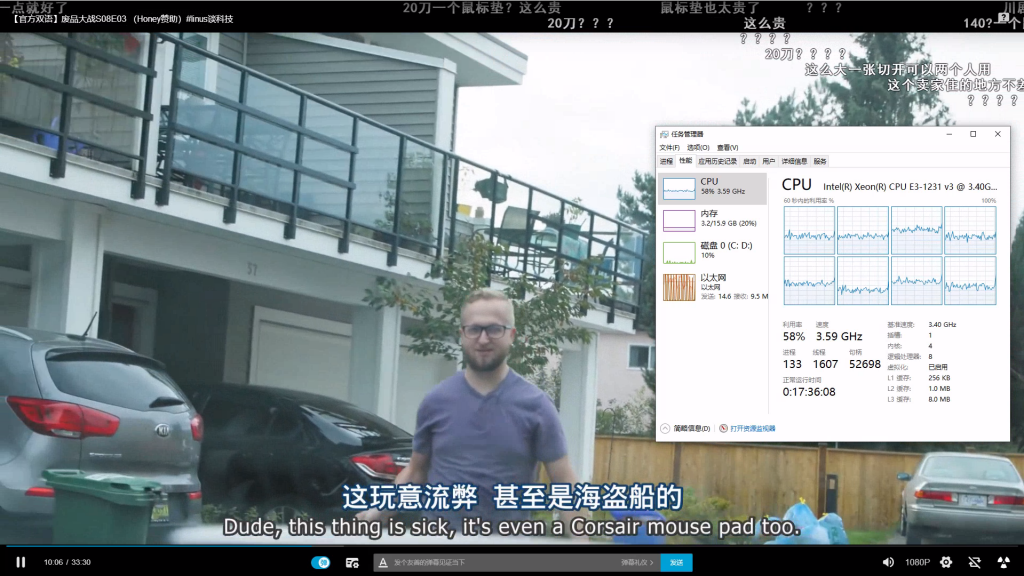

所有显示任务都交给CPU来做时,B站1080P视频让CPU占用率一直在40%上下


SSD还没到,先用机械硬盘测一下其他硬件

E3 1231 V3 待机功耗

待机功耗还是很惊喜的!18.5W,这性能,这功耗,还要啥自行车。不知道低功耗,带L的E3以及现在的低功耗锐龙APU待机能不能到10W内,以后有机会再测,而且感觉换上固态硬盘,还能降低个1W。


总结

既然能够开进进WINDOWS系统,那么我猜进入ESXI或者PVE这些虚拟机也应该是没问题的。因为最终还是要装虚拟机来跑多个系统的~会不会翻车到时候再更新!
