简介:《网络协议大全》是一份系统整理IP、TCP、UDP、PIM等核心网络协议报文格式的技术资料,深入揭示互联网通信的底层机制。内容涵盖IPv4/IPv6地址结构、TCP可靠传输机制(如三次握手、序列号确认)、UDP无连接特性及其应用场景,以及PIM多播协议的工作模式(PIM-DM与PIM-SM)。该资源通过详细解析协议头部字段和数据组织方式,为网络故障排查、协议分析、安全防护和性能优化提供有力支持,是网络工程师和IT从业者掌握网络通信本质的重要学习材料。
1. 网络协议概述与分层模型
网络协议的基本概念与核心作用
网络协议是计算机网络中设备间通信的“语言规范”,定义了数据格式、传输顺序、错误处理及连接管理等规则。其本质是一套预先约定的语法、语义和时序逻辑,确保异构系统间的互操作性。例如,HTTP协议规定了浏览器如何请求网页,TCP协议确保数据可靠送达。没有统一协议,网络将陷入信息孤岛。

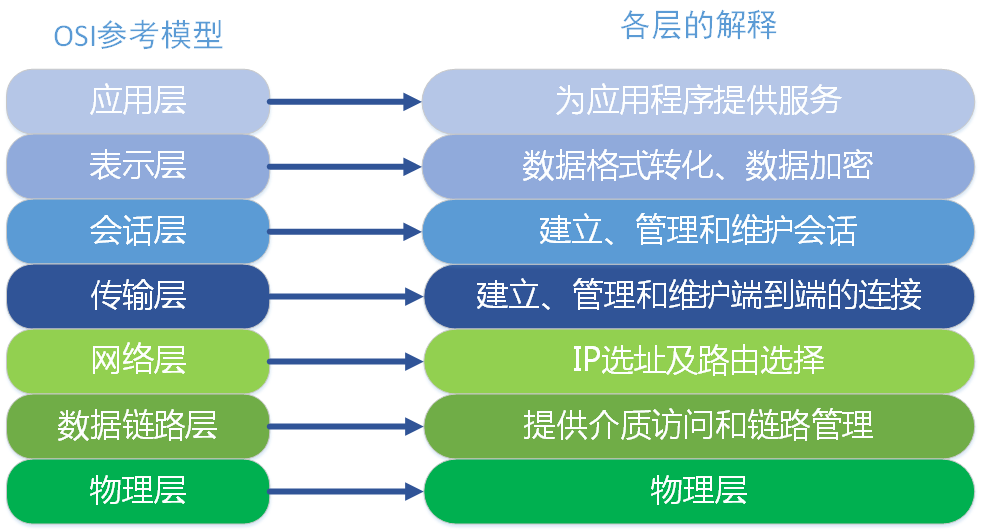

OSI七层模型与TCP/IP四层模型对比分析
| 层级 | OSI模型 | TCP/IP模型 | 主要功能 | 典型协议 |
|---|---|---|---|---|
| 7~5 | 应用层、表示层、会话层 | 应用层 | 数据表达、会话控制 | HTTP, DNS, SSL |
| 4 | 传输层 | 传输层 | 端到端通信 | TCP, UDP |
| 3 | 网络层 | 网络层 | 路由与寻址 | IP, ICMP |
| 2 | 数据链路层 | 链路层 | 帧传输、MAC寻址 | Ethernet, PPP |
| 1 | 物理层 | - | 比特流传输 | RJ45, Fiber |
OSI模型理论完整,层次清晰;TCP/IP模型更贴近实际实现,强调实用性。
数据封装与解封装过程解析
在发送端,数据自上而下逐层封装:应用层数据 → 加TCP头(段)→ 加IP头(包)→ 加以太网头(帧)→ 转为比特流(物理层)。接收端则逆向解封装,每层剥离对应头部并交由上层处理。该机制实现功能解耦,如IP层无需关心应用数据内容,仅负责路由转发。
graph LR
A[应用层数据] --> B[TCP/UDP段]
B --> C[IP包]
C --> D[以太网帧]
D --> E[比特流]
style A fill:#f9f,stroke:#333
style E fill:#bbf,stroke:#333
分层设计极大提升了协议扩展性与跨平台兼容能力,成为现代互联网架构基石。
2. IP协议原理与IPv4/IPv6报文格式解析
互联网协议(Internet Protocol,简称IP)是网络层通信的核心,负责在异构网络中实现数据包的寻址、路由和转发。作为TCP/IP协议栈中最关键的一环,IP协议决定了数据如何跨越多个网络从源主机到达目标主机。随着互联网规模的爆炸式增长,原始的IPv4地址资源逐渐枯竭,推动了IPv6的诞生与发展。本章将深入剖析IP协议的工作机制,重点对比IPv4与IPv6在报文结构、地址分配、扩展能力等方面的差异,并结合实际工具与场景展示其应用价值。
2.1 IP协议的核心功能与地址分配机制
IP协议位于OSI模型的第三层——网络层,承担着跨网络的数据传输职责。它不保证可靠性,也不维护连接状态,是一种典型的“尽力而为”(Best-Effort)服务模型。尽管如此,正是这种轻量级设计使得IP具备高度灵活性和广泛适用性,成为全球互联网互联互通的基础。
2.1.1 网络层的作用与IP协议定位
在网络通信中,数据链路层只能实现局域网内的设备间通信,无法跨越不同物理网络进行传输。此时,网络层通过引入逻辑地址(即IP地址),打破了地理限制,实现了跨网络的数据转发。IP协议的核心任务包括:
- 逻辑寻址 :为每台联网设备分配唯一的IP地址,用于标识身份。
- 分组封装 :将上层协议(如TCP、UDP)传来的数据封装成IP数据报。
- 路由选择 :依据路由表决定下一跳路径,指导数据包穿越复杂网络拓扑。
- 分片与重组 :当数据报超过链路MTU时,自动分片并在目的端重组。
IP协议独立于底层硬件,屏蔽了以太网、Wi-Fi、PPP等不同链路技术的差异,使高层协议无需关心具体传输介质。这一抽象化设计极大增强了系统的可扩展性和互操作性。
下图展示了IP协议在整个协议栈中的位置及其与上下层的关系:
graph TD
A[应用层 HTTP/DNS/FTP] --> B[传输层 TCP/UDP]
B --> C[网络层 IP ICMP ARP]
C --> D[数据链路层 Ethernet/Wi-Fi]
D --> E[物理层 Cable/Fiber/Radio]
该分层架构表明,IP作为承上启下的枢纽,接收来自传输层的数据段,添加IP头部后形成数据报,再交由数据链路层进一步封装为帧。反之,在接收端则逐层解封装,最终交付给对应的应用程序。
此外,IP协议还协同ICMP(Internet控制消息协议)完成错误报告(如TTL超时、目的地不可达)、路径探测(如ping、traceroute)等功能,构成了完整的网络诊断体系。
2.1.2 IPv4地址结构与子网划分原理
IPv4使用32位二进制数表示地址,通常以点分十进制形式呈现(如 192.168.1.1 )。这32位被划分为网络部分和主机部分,早期采用固定的分类编址方式(Classful Addressing),分为A、B、C三类:
| 类别 | 首位模式 | 网络位数 | 主机位数 | 可用网络数 | 每网络最大主机数 |
|---|---|---|---|---|---|
| A | 0 | 8 | 24 | 128 | 16,777,214 |
| B | 10 | 16 | 16 | 16,384 | 65,534 |
| C | 110 | 24 | 8 | 2,097,152 | 254 |
然而,这种固定划分导致地址浪费严重。例如一个需要1000台主机的企业只能申请B类地址,造成约6.4万个IP闲置。为此,子网划分(Subnetting)应运而生。
子网划分通过借用主机位来创建更小的子网。例如,对C类地址 192.168.1.0 使用 /26 子网掩码( 255.255.255.192 ),可将其划分为4个子网,每个容纳62台可用主机:
子网1: 192.168.1.0 ~ 192.168.1.63 (可用: .1~.62)
子网2: 192.168.1.64 ~ 192.168.1.127 (可用: .65~.126)
子网3: 192.168.1.128 ~ 192.168.1.191 (可用: .129~.190)
子网4: 192.168.1.192 ~ 192.168.1.255 (可用: .193~.254)
子网掩码的本质是一个32位比特掩码,用于区分网络位与主机位。计算子网数量与主机数量的公式如下:
- 子网数 = $ 2^{(新前缀长度 - 原前缀长度)} $
- 每子网可用主机数 = $ 2^{(32 - 新前缀长度)} - 2 $
其中减2是因为全0和全1的主机地址分别代表网络地址和广播地址,不能分配给设备。
2.1.3 CIDR表示法与VLSM可变长子网掩码应用
为了克服传统分类编址的低效问题,无类别域间路由(CIDR,Classless Inter-Domain Routing)于1993年由RFC 1519提出。CIDR摒弃了A/B/C类划分,允许任意前缀长度(如 /22 , /27 ),并通过斜线记法(如 192.168.0.0/22 )精确描述地址块。
更重要的是,CIDR支持 可变长子网掩码(VLSM) ,即在同一主网内可以划分出不同大小的子网,从而实现精细化地址规划。
举例如下:某企业获得 10.0.0.0/24 地址空间,需满足以下需求:
- 销售部:60台主机
- 技术部:28台主机
- 财务部:10台主机
- 三个点对点链路:各需2个地址
若使用固定子网划分,最小需 /26 (64地址),但会造成大量浪费。而采用VLSM策略,则可按需分配:
| 部门 | 所需主机 | 推荐掩码 | 实际分配 | 可用地址范围 |
|---|---|---|---|---|
| 销售部 | 60 | /26 | 10.0.0.0/26 | 10.0.0.1 ~ 10.0.0.62 |
| 技术部 | 28 | /27 | 10.0.0.64/27 | 10.0.0.65 ~ 10.0.0.94 |
| 财务部 | 10 | /28 | 10.0.0.96/28 | 10.0.0.97 ~ 10.0.0.110 |
| 链路1~3 | 2 | /30 | 10.0.0.112/30等 | 每个链路仅用两个有效地址 |
该方案充分利用地址空间,避免了传统固定划分带来的资源浪费。路由器必须支持CIDR才能正确处理此类非对齐前缀的路由聚合与查找。
2.1.4 IPv6地址格式与128位地址空间优势
面对IPv4地址耗尽的危机,IPv6应运而生。其最显著特征是采用128位地址长度,理论上提供 $ 2^{128} \approx 3.4 \times 10^{38} $ 个唯一地址,足以满足未来数百年的设备接入需求。
IPv6地址以冒号十六进制表示,例如:
2001:0db8:85a3:0000:0000:8a2e:0370:7334
为简化书写,支持以下压缩规则:
- 前导零可省略: 0000 → 0 , 0db8 → db8
- 连续多个全零组可用双冒号 :: 代替,但只能出现一次
因此上述地址可简写为:
2001:db8:85a3::8a2e:370:7334
IPv6地址分为三大类:
| 类型 | 前缀 | 示例 | 用途说明 |
|---|---|---|---|
| 单播 | 其他 | 2001:… | 标识单一接口 |
| 组播 | ff00::/8 | ff02::1 | 发送到一组特定节点 |
| 任播 | 同单播格式 | 任意单播地址 | 发送到最近的一个成员节点 |
相比IPv4,IPv6不仅解决了地址短缺问题,还在设计层面进行了全面优化:
- 简化报头结构 :固定40字节基本头,提升处理效率;
- 内置安全性 :强制支持IPsec,增强端到端加密;
- 即插即用 :支持SLAAC(无状态地址自动配置);
- 流标签支持QoS :可用于标记实时流量,辅助服务质量保障;
- 扩展头机制 :通过链式扩展头实现灵活功能拓展,不影响核心处理速度。
这些改进使IPv6不仅是地址扩容方案,更是面向未来的网络基础设施升级。
2.2 IPv4报文头部字段深度剖析
IPv4报文头部定义了数据传输所需的所有控制信息,理解其每一个字段的功能对于分析网络行为至关重要。标准IPv4头部长度为20字节(不含选项),最大可达60字节。
2.2.1 版本、首部长度与服务类型字段详解
IPv4头部前32位包含三个关键字段:
struct ip_header {
unsigned char version_ihl; // 4位版本 + 4位首部长度
unsigned char tos; // 服务类型(Type of Service)
unsigned short total_length; // 总长度
};
字段解析:
- 版本(Version) :占4位,固定为
4,标识IPv4协议。 - 首部长度(IHL, Internet Header Length) :占4位,单位为32位字(4字节)。最小值为5(20字节),若含选项则增加。
- 计算公式:IHL × 4 = 实际头部字节数 - 服务类型(ToS) :现称为 DS Field(Differentiated Services) ,用于QoS标记。
- 前6位为DSCP(Differentiated Services Code Point),指定优先级;
- 后2位为ECN(Explicit Congestion Notification),用于拥塞通知。
例如,语音流量常设DSCP=46(EF, Expedited Forwarding),确保低延迟转发。
2.2.2 总长度、标识、标志与片偏移的分片机制
当IP数据报超出链路MTU(如以太网1500字节)时,必须在中间路由器上进行分片。相关字段协同工作完成此过程。
unsigned short total_length; // 整个IP报文长度(头部+数据),单位字节
unsigned short identification; // 唯一标识一个数据报,同一报文的所有分片相同
unsigned short flags_offset; // 3位标志 + 13位片偏移
分片逻辑示例:
假设发送2000字节数据,MTU=1500,则:
| 分片 | 数据载荷 | 片偏移 | MF标志 | ID |
|---|---|---|---|---|
| 1 | 1480 | 0 | 1 | X |
| 2 | 520 | 185 | 0 | X |
注:片偏移单位为8字节,故1480 ÷ 8 = 185
接收方根据 identification 识别属于同一原始报文的分片,并按 片偏移 排序重组。最后一个分片的MF(More Fragments)标志为0,其余为1。
虽然现代网络推荐路径MTU发现(PMTUD)避免分片,但在某些环境下仍不可避免。
2.2.3 生存时间(TTL)与协议字段的实际意义
- TTL(Time to Live) :8位计数器,防止数据包无限循环。每经过一跳减1,归零则丢弃并返回ICMP超时报文。常用于
traceroute实现路径探测。 - Protocol :8位字段,指示上层协议类型:
-
6: TCP -
17: UDP -
1: ICMP -
89: OSPF
操作系统根据此字段将数据正确交给相应的协议模块处理。
2.2.4 校验和计算方式与源/目的IP地址作用
- Header Checksum :仅校验IP头部,不包括数据部分。每经过一跳因TTL变化需重新计算。
- Source & Destination IP Address :均为32位,标识通信双方逻辑地址,是路由决策的关键依据。
校验和计算伪代码如下:
uint16_t ip_checksum(uint16_t *data, int len) {
uint32_t sum = 0;
while (len > 1) {
sum += *data++;
len -= 2;
}
if (len) sum += *(uint8_t*)data;
while (sum >> 16) sum = (sum & 0xFFFF) + (sum >> 16);
return ~sum;
}
逻辑分析 :
- 将头部按16位整数累加;
- 处理奇数字节剩余;
- 回卷进位;
- 取反得到校验和。
该算法简单高效,适合硬件加速,但不如CRC强壮,主要用于检测传输错误。
2.3 IPv6报文结构革新与扩展头机制
2.3.1 固定头部简化设计与性能提升
IPv6基本头部固定为40字节,去除了IPv4中不必要的字段,提升转发效率。
| 字段 | 长度 | 说明 |
|---|---|---|
| Version | 4 | 固定为6 |
| Traffic Class | 8 | 类似ToS,支持DSCP/ECN |
| Flow Label | 20 | 标记属于同一“流”的报文 |
| Payload Length | 16 | 载荷长度(不含头部) |
| Next Header | 8 | 指向下一层协议或扩展头 |
| Hop Limit | 8 | 替代TTL,每跳减1 |
| Source Address | 128 | 源IPv6地址 |
| Dest Address | 128 | 目的IPv6地址 |
由于没有校验和字段(由上层UDP/TCP保证),减少了每跳处理开销,提升了路由器转发速度。
2.3.2 扩展头部链式结构与灵活扩展能力
IPv6通过“扩展头”实现额外功能,如认证、分段、路由等。它们以链表形式组织,由 Next Header 字段串联:
graph LR
A[IPv6 Header] --> B[Routing Extension]
B --> C[Fragment Header]
C --> D[ESP Header]
D --> E[TCP Segment]
常见扩展头类型:
| Next Header值 | 扩展头类型 |
|---|---|
| 0 | Hop-by-Hop Options |
| 43 | Routing |
| 44 | Fragment |
| 51 | Authentication |
| 50 | ESP (加密) |
| 6 or 17 | TCP/UDP |
只有第一个扩展头(Hop-by-Hop)必须被所有中间节点处理,其余可在终点处理,提高了中间转发效率。
2.3.3 流标签字段对QoS的支持机制
Flow Label 字段允许源节点标记一系列具有相同处理需求的数据包(如视频会议流)。支持QoS的路由器可根据此标签启用特殊调度策略,如优先转发、带宽预留等。
使用流程:
1. 源节点生成流标签(随机非零值);
2. 设置Traffic Class为EF(高优先级);
3. 路由器识别该流并建立快速转发路径;
4. 目的节点维持状态直至流结束。
该机制为实时业务提供了比DiffServ更细粒度的控制能力。
2.3.4 地址自动配置与邻居发现协议集成
IPv6支持两种地址配置方式:
- SLAAC(Stateless Address Autoconfiguration) :基于路由器通告(RA)自动生成地址;
- DHCPv6(有状态) :获取DNS服务器等附加信息。
邻居发现协议(NDP)替代ARP,实现:
- 地址解析(NS/NA)
- 重复地址检测(DAD)
- 路由器发现
- 前缀公告
例如,设备启动后发送RS(Router Solicitation),收到RA后提取前缀构造全局单播地址。
2.4 IP协议实践:抓包分析与地址规划案例
2.4.1 使用Wireshark捕获并解析IPv4/IPv6报文
打开Wireshark,设置过滤器:
ip.version == 4 && tcp.port == 80
或
ipv6.dst == 2001:db8::1
观察字段映射关系,验证TTL递减、分片标识一致性等特性。
导出解析结果表格:
| 字段 | IPv4值 | IPv6值 |
|---|---|---|
| 版本 | 4 | 6 |
| 源地址 | 192.168.1.100 | 2001:db8::100 |
| 目的地址 | 8.8.8.8 | 2001:4860:4860::8888 |
| 协议/NextHdr | 6 (TCP) | 6 (TCP) |
| TTL/HopLimit | 64 | 255 |
2.4.2 实际网络环境中IP地址冲突排查方法
现象:用户无法上网,提示“IP地址冲突”。
排查步骤:
1. 执行 arping -I eth0 192.168.1.100 ,查看是否收到多个响应;
2. 在交换机执行 show arp | include 192.168.1.100 ,确认MAC地址归属;
3. 关闭疑似设备,重试连通性测试;
4. 启用DHCP Snooping防止非法接入。
2.4.3 大型企业网络IPv6迁移方案设计实例
背景:某跨国公司拥有5万员工,计划逐步迁移到IPv6。
实施路线图 :
1. 双栈部署 :边缘设备同时启用IPv4/IPv6;
2. DNS双记录 :为服务添加AAAA记录;
3. 隧道过渡 :使用6to4或ISATAP连接孤岛IPv6网络;
4. 监控与切换 :通过NetFlow分析IPv6流量占比,逐步关闭IPv4。
最终目标:实现纯IPv6运行,降低NAT复杂性,提升安全性和可管理性。
3. TCP协议三次握手与可靠传输机制设计
传输控制协议(Transmission Control Protocol, TCP)是互联网通信中最重要的协议之一,它位于传输层,为应用层提供面向连接、可靠的字节流服务。在分布式系统、Web访问、数据库交互等关键场景中,TCP承担着保障数据完整性和顺序性的核心职责。其最显著的特征在于通过“三次握手”建立连接,并利用确认应答、超时重传、流量控制和拥塞控制等多种机制确保数据在不可靠网络中的准确送达。本章将深入剖析TCP连接建立的全过程,揭示其背后的设计哲学与工程实现逻辑,同时结合实际案例探讨连接管理中的异常处理与性能调优策略。
3.1 TCP连接建立过程的理论基础
TCP是一种面向连接的协议,这意味着在两个端点之间开始数据交换之前,必须先完成一个预协商过程——即著名的“三次握手”。这一过程不仅用于同步双方的初始状态,还承载了序列号协商、资源准备和安全防护等多重功能。理解三次握手不仅是掌握TCP工作机制的前提,更是诊断连接问题、优化高并发服务性能的基础。
3.1.1 面向连接通信的本质特征
面向连接并不意味着物理线路的独占,而是指通信双方在逻辑上维持一种状态化的会话关系。这种连接具有以下本质特征:
- 状态保持 :TCP为每个连接维护一组状态变量,包括发送/接收缓冲区、当前序列号、窗口大小、定时器等。
- 全双工通信 :连接一旦建立,双方均可独立地发送和接收数据,互不影响。
- 可靠性保障 :通过序列号、确认机制、校验和与重传策略,确保数据按序、无差错地到达。
- 有序交付 :即使底层IP网络可能乱序投递报文,TCP仍能依据序列号重组并向上层提供有序字节流。
相比UDP的无连接模式,TCP以更高的协议开销换取了更强的服务质量保证。例如,在HTTP/1.1中,浏览器与服务器之间的每一次请求响应都依赖于已建立的TCP连接;而在长连接或Keep-Alive启用的情况下,多个请求可复用同一连接,显著减少握手延迟。
从系统架构角度看,面向连接的特性使得操作系统内核必须维护一张“连接控制块”(TCB, Transmission Control Block)表,记录每一个活跃连接的状态信息。当客户端发起连接时,内核为其分配TCB;服务器在接受连接后也创建对应的TCB。这些结构体是实现连接管理的核心数据结构。
3.1.2 SYN、SYN-ACK、ACK三次握手流程解析
三次握手是TCP连接建立的标准流程,其目的是同步双方的初始序列号(ISN),防止旧连接的延迟报文干扰新会话。该过程由三个步骤组成,使用SYN(Synchronize Sequence Numbers)标志位触发:
-
Client → Server:SYN
- 客户端选择一个随机初始序列号x,发送带有SYN=1和seq=x的报文段。
- 此时客户端进入SYN_SENT状态。 -
Server → Client:SYN-ACK
- 服务器收到SYN后,回应一个包含SYN=1、ACK=1的报文段。
- 服务器选择自己的初始序列号y,并将确认号设为x+1(表示期望收到下一个字节)。
- 服务器进入SYN_RCVD状态。 -
Client → Server:ACK
- 客户端收到SYN-ACK后,发送一个ACK=1报文段,确认号为y+1。
- 至此,连接正式建立,双方进入ESTABLISHED状态。
sequenceDiagram
participant C as Client
participant S as Server
C->>S: SYN(seq=x)
S->>C: SYN-ACK(seq=y, ack=x+1)
C->>S: ACK(ack=y+1)
Note right of C: ESTABLISHED
Note left of S: ESTABLISHED
上述流程看似简单,但每一环节都有严格的状态机约束。例如,若服务器未收到第三次ACK,则连接无法完成,此时该连接处于半开放状态,占用服务器资源。这正是SYN Flood攻击的原理所在。
此外,三次握手的设计避免了两次握手可能导致的“历史迷途报文”问题。设想如果仅需两次握手,而客户端曾发送过一个SYN因网络延迟迟迟未达,之后客户端重启并再次发送SYN,服务器可能误认为这是新的连接请求并立即回应,导致错误建立连接。三次握手通过客户端最终确认的方式,有效过滤此类异常。
3.1.3 初始序列号选择策略与安全性考量
初始序列号(Initial Sequence Number, ISN)的选择并非随意,而是遵循RFC 793定义的时间相关算法。早期实现采用每4微秒加1的方式递增,确保不同连接间的ISN不重复,从而防止旧连接的数据被误认为属于新连接。
现代操作系统出于安全考虑,普遍采用 伪随机ISN生成机制 ,如Linux使用基于加密哈希函数(如MD5)结合时间戳、源/目的IP与端口生成ISN,增强抗预测能力。
| 实现方式 | 原理描述 | 安全性评价 |
|---|---|---|
| 时间单调递增 | 每4μs增加1,周期约4.5小时 | 易被预测,存在风险 |
| 加密随机生成 | 使用HMAC-MD5(time, secret_key) | 抗预测性强,推荐方案 |
| 混合式 | 时间基值 + 随机扰动 | 平衡效率与安全性 |
这种设计对于抵御 序列号猜测攻击 至关重要。攻击者若能预测ISN,便可伪造ACK包插入现有连接,甚至劫持会话。因此,ISN的不可预测性是TCP安全性的第一道防线。
3.1.4 半连接队列与全连接队列管理机制
在三次握手过程中,服务器需要管理两种类型的连接队列:
- 半连接队列(SYN Queue) :存放处于
SYN_RCVD状态的连接,尚未完成第三次握手。 - 全连接队列(Accept Queue) :存放已完成三次握手、等待应用程序调用
accept()的连接。
这两个队列的长度由操作系统参数控制:
# Linux查看相关参数
cat /proc/sys/net/ipv4/tcp_max_syn_backlog # 半连接队列最大长度
cat /proc/sys/net/core/somaxconn # 全连接队列最大长度
当客户端大量发送SYN但不完成握手(如SYN Flood),半连接队列会被迅速填满,导致正常连接无法加入。此时可通过开启 SYN Cookies 缓解:
echo 1 > /proc/sys/net/ipv4/tcp_syncookies
SYN Cookies是一种无状态机制:服务器不保存半连接状态,而是将关键信息编码到返回的SYN-ACK的序列号中,待客户端完成第三次握手时再解码验证。
而全连接队列溢出则会导致已完成握手的连接被丢弃,表现为客户端连接成功但服务端无响应。常见于高并发Web服务器中,解决方案包括:
- 调整 somaxconn 和监听socket的backlog参数;
- 提升应用层处理速度,避免 accept() 滞后;
- 使用多线程或多进程模型快速消费连接。
以下Python代码演示了一个简单的TCP服务器,展示连接入队过程:
import socket
import threading
def handle_client(conn, addr):
print(f"Handling {addr}")
conn.recv(1024)
conn.send(b"HTTP/1.1 200 OK\r\n\r\nHello")
conn.close()
server = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
server.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
server.bind(('0.0.0.0', 8080))
server.listen(128) # backlog=128 影响全连接队列大小
while True:
client_conn, client_addr = server.accept() # 阻塞等待accept
thread = threading.Thread(target=handle_client, args=(client_conn, client_addr))
thread.start()
代码逻辑逐行分析 :
- 第6行:创建IPv4 TCP套接字;
- 第7行:设置地址复用,允许TIME_WAIT状态下快速重启服务;
- 第8行:绑定到所有接口的8080端口;
- 第9行:启动监听,backlog=128决定全连接队列上限;
- 第11–14行:主循环接受连接,每来一个连接就启新线程处理,避免阻塞accept。
该模型在极高并发下可能出现全连接队列溢出,建议改用异步I/O框架(如asyncio或epoll)提升吞吐。
3.2 可靠数据传输的核心机制构建
TCP之所以被称为“可靠”协议,是因为它在不可靠的IP网络之上构建了一套完整的差错恢复体系。这套体系涵盖数据分段、编号、确认、重传、校验等多个层面,形成闭环反馈机制,确保数据最终正确送达。本节将深入解析这些机制的技术细节及其协同工作原理。
3.2.1 数据分段与字节流编号原理
TCP将应用层提交的数据视为连续的字节流,而非离散的消息单元。为了适配底层链路MTU(通常为1500字节),TCP会在发送端进行 分段 (Segmentation),每个段封装在一个IP报文中传输。
每个TCP段的头部包含一个 序列号字段 (32位),表示该段所携带数据的第一个字节在整个字节流中的偏移量。例如:
- 若某段的 seq=1000 且携带100字节数据,则下一个段应从 seq=1100 开始。
- 控制报文(如SYN、FIN)也占用一个序列号。
接收方根据序列号对乱序到达的数据进行排序,并合并成原始字节流交付给应用层。这种基于字节编号的设计实现了真正的“流式传输”,支持任意大小的数据写入与读取。
值得注意的是,序列号空间是有限的(2^32 ≈ 4GB),当传输超过此范围时会发生回绕(Wrap-around)。为此引入PAWS(Protect Against Wrapped Sequence numbers)机制,结合时间戳选项判断旧报文是否有效。
3.2.2 超时重传与往返时间(RTT)估计算法
由于IP网络存在丢包、延迟、乱序等问题,TCP必须具备自动重传机制。基本思路是:发送方为每个未确认的段启动一个 重传定时器 ,若超时仍未收到ACK,则重新发送。
关键挑战在于如何动态设定超时时间(RTO, Retransmission Timeout)。固定值无法适应网络波动,因此TCP采用 自适应RTT估算算法 ,典型实现如下(Jacobson/Karels算法):
// 示例:RTT估算伪代码
float srtt = 0; // 平滑RTT
float rttvar = 0; // RTT方差
float rto;
on_new_rtt_sample(rtt_sample) {
if (srtt == 0) {
srtt = rtt_sample;
rttvar = rtt_sample / 2;
} else {
float err = rtt_sample - srtt;
srtt += 0.125 * err;
rttvar += 0.25 * (abs(err) - rttvar);
}
rto = srtt + max(G, K * rttvar); // G为最小粒度,K≈4
}
参数说明 :
- rtt_sample :测量一次“发送→ACK”的时间间隔;
- srtt :指数加权移动平均,权重α=1/8;
- rttvar :RTT变化率估计,β=1/4;
- RTO :最终超时时间,至少为200ms。
该算法能快速响应网络变化,避免过早重传造成拥塞加剧。
3.2.3 累积确认与选择性确认(SACK)对比
TCP默认使用 累积确认 (Cumulative ACK):ACK号表示“期望收到的下一个字节”,即小于该号的所有字节均已收到。例如,ACK=1001表示前1000字节全部到位。
这种方式简单高效,但在出现中间段丢失时效率低下。例如:
- 发送seq: [1000-1099], [1100-1199](丢失), [1200-1299]
- 接收方只能返回ACK=1100,导致前者反复重传[1100-1199]
为解决此问题,引入 SACK(Selective Acknowledgment) 扩展(RFC 2018)。启用SACK后,接收方可告知已收到的非连续块:
SACK blocks: [1200-1300]
发送方据此仅重传缺失部分,大幅提升恢复效率。
| 特性 | 累积确认 | SACK |
|---|---|---|
| 头部开销 | 小 | 需扩展选项 |
| 实现复杂度 | 低 | 较高 |
| 丢包恢复效率 | 差(批量重传) | 高(精准重传) |
| 适用场景 | 普通网络 | 高丢包率、高延迟链路 |
SACK需双方协商启用,在三次握手中通过 SACK_PERMITTED 选项激活。
3.2.4 差错检测与校验和失效场景应对
TCP头部包含一个16位 校验和字段 ,覆盖整个TCP段及部分IP头(伪头部),用于检测传输过程中的比特错误。
计算方法如下:
uint16_t tcp_checksum(struct iphdr *ip, struct tcphdr *tcp) {
uint32_t sum = 0;
struct pseudo_header {
uint32_t src_addr;
uint32_t dst_addr;
uint8_t zero;
uint8_t protocol;
uint16_t tcp_len;
} psh = {
.src_addr = ip->saddr,
.dst_addr = ip->daddr,
.zero = 0,
.protocol = IPPROTO_TCP,
.tcp_len = htons(tcp->doff * 4 + ntohs(ip->tot_len) - ip->ihl*4)
};
// 依次累加伪头部、TCP头、数据
sum += *(uint32_t*)&psh;
sum += sum_bytes(tcp, tcp->doff * 4 + data_len);
while (sum >> 16)
sum = (sum & 0xFFFF) + (sum >> 16);
return ~sum;
}
逻辑分析 :
- 使用伪头部确保端到端完整性;
- 采用反码求和(one’s complement),便于硬件加速;
- 校验失败则直接丢弃报文,不通知发送方。
然而,校验和并非万能。在某些极端情况下(如NAT设备修改端口但未更新校验和),可能导致错误放行。此外,CRC32或更高级加密校验(如TLS)通常作为补充手段部署在更高层。
3.3 连接终止与状态机演化分析
TCP连接的关闭过程同样严谨,采用“四次挥手”机制确保双向数据流的彻底终结。这一过程涉及多个状态转换,尤其 TIME_WAIT 的存在常引发资源耗尽问题,需深入理解其设计意图与影响。
3.3.1 FIN挥手过程的四次交互细节
连接终止由任一方发起,通过发送 FIN 标志表示数据发送完毕。典型流程如下:
- A → B:FIN
- A发送FIN=1, seq=u,进入FIN_WAIT_1 - B → A:ACK
- B确认ACK=u+1,进入CLOSE_WAIT;A转至FIN_WAIT_2 - B → A:FIN
- B发送FIN=1, seq=v,进入LAST_ACK - A → B:ACK
- A发送ACK=v+1,进入TIME_WAIT,2MSL后关闭;B收到后关闭
stateDiagram-v2
[*] --> ESTABLISHED
ESTABLISHED --> FIN_WAIT_1 : A发送FIN
FIN_WAIT_1 --> FIN_WAIT_2 : 收到B的ACK
FIN_WAIT_2 --> TIME_WAIT : 收到B的FIN
TIME_WAIT --> [*] : 2MSL超时
ESTABLISHED --> CLOSE_WAIT : B收到FIN
CLOSE_WAIT --> LAST_ACK : B发送FIN
LAST_ACK --> [*] : 收到A的ACK
该流程保证双方都能独立关闭发送方向,实现全双工断开。
3.3.2 TIME_WAIT状态存在的必要性
TIME_WAIT (也称 2MSL Wait )持续时间为 两倍最大段生命周期 (Maximum Segment Lifetime, MSL,默认60秒,共120秒)。其存在有两大原因:
-
确保最后一个ACK被对方收到
若ACK丢失,对方重发FIN,处于TIME_WAIT的一方可再次回复ACK,避免对方长期滞留在LAST_ACK。 -
清除网络中残留的旧连接报文
防止延迟到达的报文被误认为属于新连接(尤其是ISN回绕时)。
尽管必要,但过多TIME_WAIT连接会消耗端口资源(特别是在短连接高频场景下)。可通过以下方式缓解:
# 启用TIME_WAIT快速回收(谨慎使用)
echo 1 > /proc/sys/net/ipv4/tcp_tw_recycle
# 或缩短MSL
echo 30 > /proc/sys/net/ipv4/tcp_fin_timeout
但应注意, tcp_tw_recycle 在NAT环境下可能导致连接异常,现已废弃。
3.3.3 CLOSE_WAIT异常处理与资源泄漏防范
CLOSE_WAIT 出现在被动关闭方收到FIN后的状态。理想情况下,应用应尽快调用 close() 发送自身FIN。若长时间停留在此状态,说明应用未及时关闭套接字,属于典型的 资源泄漏 。
排查方法:
# 查看处于CLOSE_WAIT的连接数
ss -tan state close-wait | wc -l
# 定位对应进程
lsof -i :8080
修复方式:
- 检查代码中是否遗漏 close() 调用;
- 使用RAII或try-with-resources确保释放;
- 设置socket超时(SO_RCVTIMEO)避免无限阻塞。
3.3.4 TCP状态转换图全流程可视化解读
完整的TCP状态机涵盖11种状态,涵盖连接建立、数据传输、关闭全过程:
graph TD
CLOSED -- "主动打开" --> SYN_SENT
CLOSED -- "被动打开" --> LISTEN
SYN_SENT -- "收到SYN" --> SYN_RCVD
SYN_SENT -- "收到SYN+ACK" --> ESTABLISHED
LISTEN -- "收到SYN" --> SYN_RCVD
SYN_RCVD -- "收到ACK" --> ESTABLISHED
ESTABLISHED -- "发送FIN" --> FIN_WAIT_1
FIN_WAIT_1 -- "收到ACK" --> FIN_WAIT_2
FIN_WAIT_1 -- "收到FIN+ACK" --> CLOSING
FIN_WAIT_2 -- "收到FIN" --> TIME_WAIT
TIME_WAIT -- "2MSL" --> CLOSED
ESTABLISHED -- "收到FIN" --> CLOSE_WAIT
CLOSE_WAIT -- "发送FIN" --> LAST_ACK
LAST_ACK -- "收到ACK" --> CLOSED
掌握此图有助于快速定位连接异常,如:
- SYN_RCVD 过多 → SYN Flood攻击;
- FIN_WAIT_1/2 堆积 → 对端未响应FIN;
- CLOSE_WAIT 持续 → 应用未关闭socket。
3.4 TCP协议实战:连接问题诊断与优化
理论之外,真实环境中常面临连接失败、性能瓶颈等问题。本节结合工具与配置,提供可落地的诊断与优化方案。
3.4.1 SYN Flood攻击识别与防护措施
SYN Flood通过伪造源IP发送大量SYN包,耗尽服务器半连接队列。检测命令:
# 观察SYN队列溢出统计
netstat -s | grep "listen overflow"
# 查看当前SYN连接数
ss -tuna state syn-recv | wc -l
防护手段:
- 开启SYN Cookies( tcp_syncookies=1 )
- 限制单IP连接频率(iptables)
- 使用DDoS防护网关
3.4.2 使用tcpdump分析异常连接建立失败
抓包分析三次握手是否完整:
tcpdump -i eth0 'tcp[tcpflags] & (tcp-syn|tcp-ack) != 0' -n -v
观察是否有SYN发出但无SYN-ACK回应,或SYN-ACK后无ACK,定位故障环节。
3.4.3 高并发服务器连接数调优策略
综合调整以下参数:
# 提高半连接队列
echo 2048 > /proc/sys/net/ipv4/tcp_max_syn_backlog
# 增大全连接队列
echo 1024 > /proc/sys/net/core/somaxconn
# 重用TIME_WAIT连接(需同时关闭timewait回收)
echo 1 > /proc/sys/net/ipv4/tcp_tw_reuse
# 提高本地端口范围
echo '1024 65535' > /proc/sys/net/ipv4/ip_local_port_range
配合异步编程模型(如Node.js、Netty)可支撑数十万并发连接。
4. TCP序列号、确认应答与流量控制实现
在现代网络通信中,传输控制协议(TCP)作为面向连接、可靠的字节流服务核心,其背后支撑高可靠性的机制之一便是精确的序列号管理、确认应答机制以及精细的流量控制策略。这些机制共同作用,确保数据能够在不可靠的IP网络之上实现有序、无损、按序交付。尤其在长距离、高延迟或带宽剧烈波动的“长肥管道”(Long Fat Pipe)环境中,这些机制的设计优劣直接决定了应用层的吞吐性能和用户体验。本章将深入剖析TCP如何通过序列号空间管理保障数据唯一性与顺序性,解析ACK确认机制与滑动窗口之间的协同逻辑,并区分流量控制与拥塞控制的设计哲学。最后结合实际场景探讨在高延迟网络中的调优手段,揭示底层协议设计对上层业务性能的关键影响。
4.1 序列号空间管理与数据排序机制
TCP协议采用 字节级序列号 来标识每一个发送的数据字节,这种设计使得TCP能够处理任意大小的数据流,而不受消息边界限制。每个TCP段携带一个32位的序列号字段(Sequence Number),表示该段中第一个字节在整个数据流中的位置。这一机制是实现可靠传输的基础,也是乱序重组、重传判断和防止旧重复报文干扰的核心依据。
4.1.1 字节级序列号递增规则与回绕处理
TCP的序列号并非为每个报文分配独立编号,而是基于所承载数据的字节数进行连续递增。例如,若初始序列号为 1000 ,且当前报文携带了 1460 字节的有效载荷(典型MSS值),则下一个报文的序列号应为 1000 + 1460 = 2460 。即使报文未携带数据(如纯ACK),只要包含SYN或FIN标志位,则占用一个序列号。
| 报文类型 | 序列号变化 |
|----------|------------|
| 普通数据包(含1460B) | Seq += 1460 |
| SYN报文 | Seq += 1 |
| FIN报文 | Seq += 1 |
| 纯ACK(无数据) | Seq不变 |
由于序列号为32位无符号整数,其取值范围为 0 到 2^32 - 1 ≈ 4.3 × 10^9 ,当达到最大值后会发生回绕(Wraparound)。若不加以控制,旧连接残留的迟到报文可能被误认为属于新连接,造成严重错误。为此,TCP引入时间戳选项(RFC 1323)中的PAWS机制来解决此问题。
以下是一个简化版的序列号递增模拟代码:
#include <stdint.h>
#include <stdio.h>
uint32_t seq_num = 1000; // 初始序列号
int payload_size = 1460;
void send_packet(int size) {
printf("发送报文: 起始序列号=%u, 数据长度=%d\n", seq_num, size);
seq_num += size;
}
int main() {
send_packet(1); // SYN
send_packet(1460); // 数据
send_packet(1); // FIN
return 0;
}
代码逻辑逐行分析:
- 第5行定义全局变量seq_num,代表当前待发送的第一个字节的序列号。
- 第8–11行定义send_packet函数,打印当前报文信息并更新序列号。
-seq_num += size体现了TCP字节流模型的本质:每发送n个字节,序列号增加n。
- 主函数依次发送SYN(占1字节)、数据段(1460字节)、FIN(占1字节),符合三次握手与终止过程的基本行为。
该机制保证了即使在网络存在乱序、丢包的情况下,接收方仍可通过序列号对报文重新排序,从而恢复原始字节流。
4.1.2 初始序列号ISN生成算法(RFC 793)
根据RFC 793,TCP连接建立时双方需选择一个初始序列号(Initial Sequence Number, ISN)。为防止来自历史连接的旧报文被误收,ISN不能固定或简单递增,而应具备一定的随机性和单调递增趋势。
标准建议使用一个 每4微秒加1的计数器 ,周期约为4.55小时(即$2^{32}/250000$秒)。这样既能避免短时间内重复,又能防止回绕冲突。同时,在安全要求更高的系统中,还会加入随机扰动以抵御预测攻击(如盲注入)。
sequenceDiagram
participant Client
participant Server
Client->>Server: SYN, Seq=X
Note right of Server: X = ISN_c (客户端ISN)
Server->>Client: SYN-ACK, Seq=Y, Ack=X+1
Note left of Client: Y = ISN_s (服务端ISN)
Client->>Server: ACK, Ack=Y+1
上述流程图展示了三次握手中ISN的交换过程。客户端和服务端各自独立生成自己的ISN,并在SYN和SYN-ACK报文中通告对方。一旦连接建立,后续所有数据均以此为基础递增。
这种设计不仅提升了安全性,也使得每个连接拥有唯一的序列号空间起点,极大降低了跨连接混淆的风险。
4.1.3 数据乱序到达时的缓冲区重组逻辑
在网络中,由于路由路径不同、队列调度差异等原因,TCP报文可能以非发送顺序到达接收端。此时,接收方必须依赖序列号进行缓存与重组。
接收方维护一个 有序接收缓冲区(receive buffer) ,用于暂存已收到但尚未按序交付给应用层的数据。只有当序列号连续的部分形成“前缀块”时,才向上交付。
假设接收窗口当前期望序列号为 5000 ,但先收到了:
- [6000-6459]
- [5500-5999]
- [5000-5499]
此时:
- [5000-5499] 可立即提交;
- [5500-5999] 和 [6000-6459] 缓存等待;
- 当缺失的片段补齐后,整个数据块可合并释放。
Linux内核中通过 sk_buff 链表结构组织这些乱序报文,并结合红黑树等高效数据结构加速查找与合并操作。
4.1.4 PAWS(防止序列号回绕)机制详解
尽管ISN随时间缓慢增长,但在极高带宽下(如10Gbps以上),32位序列号空间可能在不到一分钟内耗尽一次,导致频繁回绕。若旧连接的延迟报文在新连接中被接受,将引发严重错误。
PAWS(Protect Against Wrapped Sequence numbers)机制通过TCP时间戳选项(Timestamps Option, Kind=8)解决该问题。每个TCP报文携带两个时间戳字段:
- TS Value:发送时刻的时间戳(毫秒精度)
- TS Echo Reply:复制最近收到的TS Value
接收方利用TS Value判断报文的新旧:若当前报文的序列号看似合法但时间戳明显早于最近收到的有效报文,则判定为过期报文并丢弃。
struct tcp_timestamp_option {
uint8_t kind; // 8
uint8_t length; // 10
uint32_t ts_val; // 当前时间戳
uint32_t ts_ecr; // 回显上次收到的时间戳
};
参数说明:
-kind: 标识选项类型,8表示时间戳
-length: 固定为10字节
-ts_val: 发送方本地时钟快照
-ts_ecr: 用于RTT测量及PAWS验证
PAWS机制允许接收方在同一个序列号空间内区分“本轮”与“上一轮”的报文,有效延长了序列号可用寿命,是高速网络环境下不可或缺的安全保障。
4.2 确认应答机制与滑动窗口协同工作
TCP的可靠性不仅依赖于序列号,还需通过确认应答(ACK)机制反馈接收状态,指导发送方何时重传、何时继续发送。与此同时,滑动窗口机制实现了高效的流控与并发传输。二者紧密协作,构成了TCP流量调控的核心引擎。
4.2.1 累计确认模式下的ACK生成时机
TCP采用 累计确认(Cumulative ACK) 机制:接收方通告其期望接收的下一个序列号,意味着此前所有字节均已正确接收。
例如:
- 接收方收到 [1000-1459] → 回复 ACK=1460
- 收到 [1460-1919] → 回复 ACK=1920
- 若中间丢失 [1920-2379] ,即使后续收到更高序列号的数据,仍持续回复 ACK=1920
这种机制简洁高效,但也可能导致发送方无法感知部分失序情况。为此,现代TCP扩展了SACK(Selective ACK)机制予以补充。
累计ACK的触发通常遵循以下策略:
- 收到有序报文 → 延迟ACK(最多500ms)
- 收到失序报文 → 立即发送重复ACK
- 收到两个以上重复ACK → 触发快速重传
4.2.2 延迟确认与快速确认的权衡取舍
为减少ACK数量、提升网络效率,TCP普遍启用 延迟确认(Delayed ACK) 机制:接收方不立即回复ACK,而是等待最多500ms,期间若有数据要发送,可将ACK捎带出去。
优点:
- 减少单独ACK报文数量,节省带宽
- 提升交互式应用(如SSH)的响应效率
缺点:
- 增加往返延迟,影响小文件传输性能
- 在Nagle算法共存时可能导致“ACK压缩”问题
可通过调整内核参数优化:
# 查看当前延迟ACK设置(Linux)
cat /proc/sys/net/ipv4/tcp_delack_min
# 关闭延迟ACK(谨慎使用)
echo 1 > /proc/sys/net/ipv4/tcp_low_latency
参数说明:
-tcp_delack_min: 默认500ms,控制最小延迟时间
-tcp_low_latency: 启用低延迟模式,优先发送ACK
在实时性要求高的场景(如金融交易系统),常关闭延迟ACK以换取更快反馈。
4.2.3 滑动窗口动态调整过程模拟
滑动窗口是TCP实现流量控制的核心结构。发送方维持一个 发送窗口 ,表示当前允许发送但尚未确认的最大字节数;接收方通告一个 接收窗口(rwnd) ,反映应用层读取速度与缓冲区剩余空间。
+--------+--------+------------------+--------+
| 已确认 | 已发送 | 可发送 | 未准备好 |
+--------+--------+------------------+--------+
^ ^ ^
LastAck LastSent LastByte+1
(LastByteSent) (LastByteAllowed)
窗口左沿由ACK推进,右沿由接收方通告的rwnd决定。窗口大小=min(cwnd, rwnd),其中cwnd为拥塞窗口。
以下Python代码模拟窗口滑动过程:
class TCPSenderWindow:
def __init__(self, init_rwnd=65535):
self.una = 0 # 最早未确认字节
self.wnd = init_rwnd # 接收方通告窗口
self.cwnd = 10 * 1460 # 初始拥塞窗口(10*MSS)
def send_data(self, size):
if size <= self.effective_wnd():
print(f"发送 {size} 字节,序列号 {self.una}")
return True
else:
print("窗口不足,暂停发送")
return False
def effective_wnd(self):
return min(self.wnd, self.cwnd)
def recv_ack(self, ack_num, new_rwnd):
if ack_num > self.una:
self.una = ack_num
self.wnd = new_rwnd # 更新接收窗口
print(f"收到ACK={ack_num}, 新rwnd={new_rwnd}")
# 模拟
win = TCPSenderWindow()
win.send_data(1460)
win.recv_ack(1460, 32768)
win.send_data(32768) # 超出cwnd限制?
逻辑分析:
- 类初始化包含una(unacknowledged)、rwnd和cwnd三个关键变量。
-effective_wnd()返回实际可用窗口,受限于流量与拥塞双重因素。
-recv_ack()更新确认点并刷新接收窗口,推动左沿右移。
该模型真实反映了TCP发送端的行为约束。
4.2.4 零窗口探测与持续计时器运作机制
当接收方缓冲区满时,会通告 rwnd=0 ,迫使发送方停止发送。但若此后接收方腾出空间却未能及时发送非零窗口通告(Zero Window Probe失败),连接将陷入死锁。
为避免此问题,TCP引入 持续计时器(Persist Timer) :每当收到零窗口通告,发送方便启动该定时器,周期性发送 窗口探测报文 (仅含1字节数据或纯窗口查询),促使对方回应当前窗口状态。
graph TD
A[收到rwnd=0] --> B{启动Persist Timer}
B --> C[定时发送ZWP]
C --> D[接收方回应非零rwnd]
D --> E[恢复正常发送]
C --> F[超时重试多次]
F --> G[连接中断]
Linux中可通过以下参数调节:
# 查看默认persist timeout范围
cat /proc/sys/net/ipv4/tcp_keepalive_time
# 实际persist timer由tcp_retries2控制
cat /proc/sys/net/ipv4/tcp_retries2 # 默认15次
合理配置可平衡资源占用与连接存活能力,特别适用于移动设备或后台长连接服务。
5. UDP协议无连接特性与实时应用实战
用户数据报协议(User Datagram Protocol,简称UDP)作为传输层的重要协议之一,在现代网络架构中扮演着不可替代的角色。相较于TCP强调的可靠性、有序性和流量控制机制,UDP的设计哲学更偏向于“轻量”与“高效”。它摒弃了复杂的连接建立过程、重传机制和拥塞控制逻辑,转而提供一种最小开销的数据报传输服务。这种设计使其特别适用于对延迟极度敏感但能容忍部分数据丢失的应用场景,如音视频通信、在线游戏、IoT设备上报以及DNS查询等。
本章将深入剖析UDP协议的核心结构及其传输行为特征,探讨其在各类实时业务中的技术适配性,并重点分析如何通过上层协议或自定义机制弥补UDP原生缺乏可靠性的短板。进一步地,还将展示基于UDP构建实际系统的完整实践路径,包括日志系统部署、通信验证工具使用及性能监控方案设计,帮助读者全面掌握UDP从理论到落地的全链路能力。
5.1 UDP协议基本结构与传输特点
UDP是IETF RFC 768定义的标准传输层协议,位于IP层之上,为应用程序提供端到端的数据报传输服务。与TCP不同,UDP不维护任何连接状态,也不保证数据到达顺序或完整性,属于典型的无连接、不可靠传输协议。然而,正是这种“极简主义”的设计理念,使得UDP具备极低的协议开销和出色的响应速度,成为高并发、低延迟系统首选的传输载体。
5.1.1 无连接通信模式的优势与风险
UDP采用无连接(Connectionless)通信方式,意味着发送方无需事先与接收方建立会话即可直接发送数据报。每个UDP数据报独立封装源端口、目的端口、长度和校验和字段后,交由IP层进行路由转发。这一机制带来了显著优势:
- 启动延迟低 :省去了TCP三次握手的过程,首包即可传输有效载荷;
- 资源消耗少 :无需维护连接状态表、滑动窗口、重传队列等结构,服务器可支持更高并发;
- 灵活性强 :适合一对多广播或多播通信,广泛用于发现协议和服务通告。
然而,无连接也引入了若干关键风险:
- 无内置可靠性保障 :一旦报文在网络中丢失、重复或乱序,UDP本身无法检测也无法恢复;
- 易受攻击 :由于缺乏认证和连接状态校验,UDP常被用于反射型DDoS攻击(如NTP、DNS放大攻击);
- 缺乏流控机制 :发送速率完全由应用层控制,可能导致接收端缓冲区溢出或网络拥塞。
因此,开发者必须清楚权衡应用场景需求——若系统可以接受一定程度的数据丢失且追求极致响应速度,则UDP是理想选择;反之则需借助上层协议增强其功能。
5.1.2 UDP头部字段精简设计与开销分析
UDP报文头部固定为8字节,远小于TCP的最小20字节头部,极大降低了协议开销。其结构如下所示:
| 字段名称 | 长度(bit) | 描述 |
|---|---|---|
| 源端口号 | 16 | 发送方端口,用于返回响应 |
| 目的端口号 | 16 | 接收方监听端口 |
| UDP长度 | 16 | 整个UDP报文长度(头+数据),单位:字节 |
| 校验和 | 16 | 可选,覆盖伪头部、UDP头部和数据,用于差错检测 |
以下是一个典型的UDP头部二进制布局示意图(使用 mermaid 流程图表示):
flowchart LR
A[Source Port\n16 bits] --> B[Destination Port\n16 bits]
B --> C[Length\n16 bits]
C --> D[Checksum\n16 bits]
D --> E[Data Payload]
该结构体现了UDP“只做必要的事”的设计原则。其中,“UDP长度”字段决定了数据部分的最大理论长度为65507字节(65535 - IP头20 - UDP头8),但由于MTU限制,通常建议不超过1472字节以避免IP分片。
此外,UDP使用“伪头部”参与校验和计算,虽然不随报文传输,但在生成和验证时临时构造,包含源IP、目的IP、协议号(17)、UDP长度等信息,提升错误检测能力。
5.1.3 校验和可选机制与错误容忍度讨论
UDP校验和字段为可选字段,当值为0时表示未启用校验和。尽管标准允许关闭此功能,但在IPv4中通常仍建议开启,因为链路层(如以太网CRC)仅保护单跳传输,无法防范中间节点处理过程中的内存损坏等问题。
校验和的计算遵循RFC 1071定义的一系列步骤:
1. 构造12字节伪头部(源IP、目的IP、保留字节、协议、UDP长度)
2. 将伪头部 + UDP头部 + 数据按16位整数求和
3. 对结果取反码得到最终校验和
若数据长度为奇数,需填充一个字节的0后再计算。
以下是Python模拟UDP校验和计算的部分代码实现:
def udp_checksum(src_ip, dst_ip, protocol, udp_length, udp_header, data):
def checksum_combine(a, b):
return (a + b) & 0xFFFF
def ones_complement_sum(data):
total = 0
for i in range(0, len(data), 2):
word = (data[i] << 8) + data[i+1] if i+1 < len(data) else data[i] << 8
total = checksum_combine(total, word)
while total >> 16:
total = (total & 0xFFFF) + (total >> 16)
return ~total & 0xFFFF
# Step 1: Construct pseudo-header
src_packed = struct.pack('!4s', socket.inet_aton(src_ip))
dst_packed = struct.pack('!4s', socket.inet_aton(dst_ip))
zero_pad = 0
proto = protocol # 17 for UDP
length = udp_length
pseudo_header = src_packed + dst_packed + struct.pack('!BBH', zero_pad, proto, length)
# Combine all parts
packet = pseudo_header + udp_header[:6] + b'\x00\x00' + udp_header[8:] + data
return ones_complement_sum(packet)
代码逻辑逐行解读 :
- 第1–6行:定义辅助函数
checksum_combine和ones_complement_sum,前者执行带进位加法,后者将字节数组按16位拆分为word并累加。- 第9–12行:打包源/目的IP地址为网络字节序的4字节序列。
- 第14行:构造伪头部,格式为[src_ip][dst_ip][0][proto][length]。
- 第16行:构建待校验数据包,注意将原始UDP头部中的校验和字段置零(此处用
\x00\x00代替)。- 第17行:调用求和函数并返回反码结果,即为最终校验和。
此实现可用于调试UDP封包过程或开发自定义协议栈组件。
5.1.4 端口复用与多路分解实现原理
UDP通过端口号实现多路复用(Multiplexing)与多路分解(Demultiplexing)。在同一主机上,多个应用进程可绑定相同IP地址的不同端口,操作系统依据目的端口号将接收到的数据报准确投递给对应进程。
例如,本地运行两个UDP服务:
- 进程A监听 127.0.0.1:53 (DNS)
- 进程B监听 127.0.0.1:161 (SNMP)
当内核收到目的端口为53的UDP报文时,自动将其交付给进程A,实现精确路由。
更重要的是,UDP支持“端口复用”(Port Reuse),允许多个套接字绑定同一端口,前提是设置 SO_REUSEADDR 或 SO_REUSEPORT 套接字选项。这在负载均衡或多线程服务器中有重要用途。
下表对比了常见系统调用参数对UDP套接字行为的影响:
| 参数 | 含义 | 典型用途 |
|---|---|---|
SO_REUSEADDR | 允许绑定处于TIME_WAIT状态的地址 | 快速重启服务 |
SO_REUSEPORT | 多个进程可同时绑定同一地址端口 | 并发接收负载分担 |
SO_BROADCAST | 允许发送广播消息(255.255.255.255) | 局域网发现协议 |
IP_ADD_MEMBERSHIP | 加入多播组 | 流媒体订阅 |
这些机制共同构成了UDP灵活高效的通信基础,使其不仅适用于点对点通信,也能支撑广播、多播等多种拓扑结构。
5.2 UDP在实时业务中的不可替代性
尽管UDP不具备TCP那样的可靠性保障,但在许多对时间敏感的领域,其低延迟特性使其成为唯一可行的选择。以下从四个典型场景出发,深入剖析为何这些关键业务宁愿牺牲部分数据完整性也要坚持使用UDP。
5.2.1 音视频通话对低延迟的刚性需求
在VoIP(Voice over IP)和实时视频会议系统中,人类听觉和视觉对延迟极为敏感。研究表明,端到端延迟超过150ms就会引起明显对话干扰,超过400ms则难以维持自然交流节奏。
TCP在此类场景中存在致命缺陷:
- 重传导致延迟突增 :丢包触发重传,可能使后续帧被迫等待数百毫秒;
- 队头阻塞(Head-of-Line Blocking) :即使只有一个报文丢失,后续所有数据都会被阻塞直到恢复。
相比之下,UDP允许应用层根据媒体类型决定是否重传。例如,语音编码器G.711每20ms产生一帧,若某帧丢失,解码器可通过插值算法估算声音轮廓,用户几乎无法察觉;而等待重传反而会造成更大失真。
主流WebRTC框架即采用RTP over UDP的方式传输音视频流,确保最小时延。
5.2.2 游戏同步中UDP报文丢失容忍策略
网络游戏尤其是FPS(第一人称射击)类游戏,要求客户端与服务器之间保持高频状态同步(通常每秒10~60次)。位置、朝向、动作等状态信息具有强烈的时效性——旧的状态即使正确也已失效。
在这种背景下,UDP的优势凸显:
- 新状态到来时,旧状态自动作废,无需重传历史数据;
- 客户端可采用预测算法(如线性外推)填补短暂丢包造成的信息空缺;
- 支持多种传输策略混合使用:关键事件(如开火)可用可靠UDP重传,移动状态则用不可靠UDP快速推送。
例如,《CS:GO》和《Valorant》均采用自定义可靠UDP协议(Reliable UDP)结合不可靠通道,实现性能与一致性的平衡。
5.2.3 DNS查询为何优先采用UDP协议
域名系统(DNS)是互联网基础设施的核心组成部分。绝大多数DNS查询默认使用UDP 53端口完成,主要原因如下:
| 因素 | 说明 |
|---|---|
| 查询短小 | 多数DNS请求/响应小于512字节(UDP限制) |
| 延迟敏感 | 用户访问网站前必须解析域名,延迟直接影响体验 |
| 请求独立 | 每个查询相互无关,无需上下文维持 |
只有当响应超过512字节时,服务器会在响应中标记TC(Truncated)标志,提示客户端改用TCP重试。现代EDNS0扩展允许突破该限制,但仍优先尝试UDP。
下面是一个使用 dig 命令发起UDP DNS查询的实例:
dig @8.8.8.8 google.com A +notcp
参数说明:
-@8.8.8.8:指定DNS服务器
-A:查询A记录
-+notcp:强制使用UDP,禁用TCP fallback
抓包分析可见,整个交互仅需一次往返(RTT),效率极高。
5.2.4 IoT设备上报使用UDP的节能考量
在物联网(IoT)场景中,大量终端设备(如温湿度传感器、智能电表)周期性地上报少量数据。这些设备往往依赖电池供电,功耗控制至关重要。
UDP在此类场景中的优势体现在:
- 连接建立成本低 :无需握手,发送完数据立即休眠;
- 协议栈轻量化 :嵌入式MCU可实现极简UDP/IP栈;
- 支持批量上报 :多个事件可合并为单个UDP报文发送,减少射频开启次数。
例如,LoRaWAN网络中常采用CoAP over UDP协议,实现低功耗广域通信。
5.3 基于UDP的应用层可靠性增强技术
虽然UDP本身不可靠,但可通过在应用层引入额外机制来实现可控的可靠性保障。这种方式既保留了UDP的低延迟优势,又可根据具体需求定制传输策略。
5.3.1 应用层重传机制设计与实现
最简单的增强方法是在应用层加入序列号与确认机制。发送方为每个报文分配递增ID,接收方收到后回送ACK,若超时未收到ACK则触发重传。
设计要点包括:
- 设置合理超时时间(RTT估计)
- 控制最大重传次数防止无限循环
- 使用指数退避避免网络拥塞加剧
以下为简易可靠UDP客户端片段:
import socket
import time
import threading
class ReliableUDPClient:
def __init__(self, addr):
self.sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
self.addr = addr
self.seq_num = 0
self.lock = threading.Lock()
def send_with_retry(self, data, max_retries=3, timeout=1.0):
seq = self.seq_num
payload = struct.pack('!I', seq) + data
attempt = 0
while attempt < max_retries:
with self.lock:
self.sock.sendto(payload, self.addr)
print(f"[{time.time():.2f}] Sent packet {seq}, attempt {attempt+1}")
ack_received = False
self.sock.settimeout(timeout)
try:
resp, _ = self.sock.recvfrom(1024)
ack_seq = struct.unpack('!I', resp[:4])[0]
if ack_seq == seq:
print(f"Acknowledged packet {seq}")
self.seq_num += 1
return True
except socket.timeout:
pass
attempt += 1
time.sleep(0.1 * (2 ** attempt)) # Exponential backoff
print(f"Failed to deliver packet {seq}")
return False
参数说明与逻辑分析 :
max_retries:最多尝试次数,防止永久阻塞;timeout:初始等待ACK的时间,动态调整;exponential backoff:每次失败后等待时间翻倍,缓解网络压力;seq_num:全局递增,确保唯一性;- 若收到正确ACK则认为成功,否则持续重传直至上限。
该模型可在轻量级IoT通信或内部微服务间使用。
5.3.2 RTP协议在音视频流中的封装格式
实时传输协议(RTP, RFC 3550)是基于UDP构建的专业媒体传输协议,广泛应用于WebRTC、SIP电话等领域。
RTP头部结构如下(简化版):
| 字段 | 长度 | 说明 |
|---|---|---|
| V (Version) | 2 | 版本号,通常为2 |
| P (Padding) | 1 | 是否有填充字节 |
| X (Extension) | 1 | 是否有扩展头 |
| CC (CSRC Count) | 4 | 贡献源计数 |
| M (Marker) | 1 | 标记关键帧边界 |
| PT (Payload Type) | 7 | 编码类型(如PCMU, H.264) |
| Sequence Number | 16 | 报文顺序编号 |
| Timestamp | 32 | 采样时间戳 |
| SSRC | 32 | 同步源标识符 |
RTP不提供重传机制,但配合RTCP(RTP Control Protocol)可实现QoS反馈、抖动测量和同步控制。
sequenceDiagram
participant Sender
participant Network
participant Receiver
Sender->>Network: RTP Packet (Seq=100, TS=9600)
Network->>Receiver: Deliver
Receiver->>Sender: RTCP RR (Jitter=5ms, Loss=0%)
Sender->>Network: RTP Packet (Seq=101, TS=9680)
该图展示了RTP与RTCP协同工作的典型流程:媒体流单向传输,控制信息反向反馈,形成闭环优化。
5.3.3 QUIC协议如何基于UDP实现可靠传输
QUIC(Quick UDP Internet Connections)是由Google提出、现已被标准化为HTTP/3底层传输协议的技术革新。它彻底颠覆传统TCP+TLS+HTTP/2的分层模式,将连接管理、加密、流控、多路复用全部集成在UDP之上。
QUIC的关键特性包括:
- 0-RTT快速连接建立 :利用缓存密钥实现首次数据即携带应用负载;
- 流级多路复用 :避免TCP层面的队头阻塞;
- 前向纠错(FEC) :可选机制提升弱网表现;
- 连接迁移支持 :IP变更不影响会话连续性。
其协议栈结构如下:
graph TD
A[Application Data] --> B[QUIC Streams]
B --> C[Encryption & Framing]
C --> D[UDP Transport]
D --> E[IP Layer]
QUIC的成功证明:UDP不仅能承载不可靠业务,也能通过精心设计演变为下一代可靠传输平台。
5.3.4 自定义序列号与心跳保活机制构建
对于需要长连接但又希望规避TCP复杂性的系统(如金融行情推送、远程监控),可构建基于UDP的心跳+序列号保活体系。
核心机制:
- 双方定期交换带有时间戳的心跳包;
- 数据包携带单调递增序列号,用于检测丢包;
- 接收方统计连续缺失数量,触发告警或切换链路。
例如,心跳包格式可设计为:
struct heartbeat {
uint32_t magic; // 0xDEADBEEF
uint64_t timestamp; // UTC微秒时间
uint32_t seq; // 递增序号
uint16_t version;
};
配合滑动窗口算法,可实现丢包率统计与网络质量评估。
5.4 实战部署:搭建基于UDP的日志传输系统
Syslog是一种广泛应用的日志记录标准,支持通过UDP传输事件消息,尤其适合大规模分布式系统的集中化日志采集。
5.4.1 Syslog over UDP的配置与测试
Linux系统中可通过 rsyslog 服务接收UDP日志。编辑 /etc/rsyslog.conf 启用UDP输入:
# Provides UDP syslog reception
module(load="imudp")
input(type="imudp" port="514")
重启服务后,使用 logger 命令发送测试日志:
logger -n 127.0.0.1 -P 514 -d "Test UDP log entry"
参数说明:
--n:目标主机
--P:端口号
--d:指定使用UDP协议(默认为Unix domain socket)
查看 /var/log/messages 确认日志写入成功。
5.4.2 报文丢失率统计与监控告警设置
由于UDP无确认机制,需自行实现丢包监测。可在日志中嵌入序列号:
for i in {1..1000}; do
logger -n 127.0.0.1 -P 514 -d "Log event #$i [seq=$i]"
sleep 0.01
done
接收端解析日志文件,提取 seq= 后的数值,统计断号数量:
import re
with open('/var/log/messages') as f:
lines = f.readlines()
seqs = []
pattern = re.compile(r'seq=(\d+)')
for line in lines:
match = pattern.search(line)
if match:
seqs.append(int(match.group(1)))
seqs.sort()
expected = set(range(min(seqs), max(seqs)+1))
missing = expected - set(seqs)
loss_rate = len(missing) / len(expected)
print(f"Total sent: {len(expected)}")
print(f"Missing: {len(missing)}, Loss Rate: {loss_rate:.2%}")
可结合Prometheus+Grafana实现可视化监控。
5.4.3 使用netcat进行UDP通信验证实验
netcat (nc)是诊断UDP通信的强大工具。启动一个UDP监听端:
nc -u -l -p 8080
参数说明:
--u:使用UDP协议
--l:监听模式
--p:指定端口
另一终端发送消息:
echo "Hello UDP" | nc -u 127.0.0.1 8080
观察监听端是否收到内容。此方法可用于快速验证防火墙规则、NAT穿透效果或服务可达性。
6. DNS、音视频流中UDP的应用场景分析
6.1 DNS协议工作机制与UDP依赖原因
域名系统(DNS)作为互联网的“电话簿”,负责将人类可读的域名(如 www.example.com )解析为机器可用的IP地址。其底层传输主要依赖UDP协议,尤其是在标准查询/响应场景中。
6.1.1 域名解析过程中的递归与迭代查询
DNS解析通常涉及客户端、本地DNS服务器和权威DNS服务器之间的交互。典型的解析流程如下:
graph TD
A[用户请求 www.example.com] --> B(本地DNS缓存检查)
B --> C{是否命中?}
C -->|是| D[返回缓存结果]
C -->|否| E[向根域名服务器发起查询]
E --> F[根返回 .com 的TLD服务器地址]
F --> G[查询 .com TLD服务器]
G --> H[TLD返回 example.com 权威服务器地址]
H --> I[查询权威服务器]
I --> J[返回 www.example.com 的A记录]
J --> K[本地DNS缓存并返回给用户]
在此过程中,大多数查询使用 UDP 协议进行通信,因为:
- 查询小(通常 < 512 字节)
- 延迟敏感
- 不需要连接建立开销
递归查询 :由客户端或本地DNS服务器发起,要求对方完成全部解析工作。
迭代查询 :每个服务器仅返回下一跳信息,由请求方继续查询。
6.1.2 UDP 53端口响应限制与TC标志处理
DNS默认使用 UDP 端口53 ,早期RFC规定响应不得超过 512字节 (IPv4限制)。当响应超出该长度时,DNS服务器会设置 TC (Truncated) 标志位 ,提示客户端应改用TCP重试。
示例Wireshark抓包字段说明:
| 字段 | 值 | 含义 |
|---|---|---|
| ID | 0x1234 | 查询标识符 |
| QR | 1 | 表示是响应 |
| Opcode | 0 | 标准查询 |
| TC | 1 | 消息被截断 |
| RD | 1 | 期望递归 |
| RA | 1 | 支持递归 |
| RCODE | 0 | 成功 |
| QDCOUNT | 1 | 查询数量 |
| ANCOUNT | 10 | 资源记录数 |
一旦检测到 TC=1 ,客户端需重新通过 TCP:53 发起相同查询以获取完整数据。这在DNSSEC或大型DNS响应中尤为常见。
6.1.3 EDNS0扩展机制突破512字节限制
为了克服UDP 512B限制, EDNS(0) (Extension Mechanisms for DNS)引入了新的选项格式,允许双方协商更大的UDP有效载荷(如 4096 字节)。
关键参数包括:
- UDP Payload Size :客户端声明其支持的最大UDP报文尺寸
- DO bit:表示支持DNSSEC
- Option Code :用于携带额外信息(如客户端子网信息 ECS)
配置示例(BIND named.conf):
options {
edns-udp-size 4096;
max-udp-size 4096;
};
现代公共DNS服务(如 Google DNS 8.8.8.8 )均启用EDNS0,显著提升UDP利用率,减少TCP fallback。
6.1.4 DoH与DoT安全增强协议演进趋势
随着隐私需求上升,传统明文UDP DNS面临中间人攻击风险。新兴加密协议逐步替代之:
| 协议 | 传输层 | 加密方式 | 端口 | 特点 |
|---|---|---|---|---|
| DNS over UDP | UDP | 明文 | 53 | 快但不安全 |
| DNS over TLS (DoT) | TCP/TLS | 加密 | 853 | 链路加密,需专用端口 |
| DNS over HTTPS (DoH) | HTTPS/TCP+TLS | 加密 | 443 | 浏览器友好,易穿透防火墙 |
例如,Firefox 默认启用Cloudflare的DoH服务:
https://cloudflare-dns.com/dns-query?dns=q80BAAABAAAAAAAAA3d3dwdleGFtcGxlA2NvbQAAAQAB
尽管加密带来性能开销,但在企业合规与终端安全场景下已成为主流方向。
6.2 音视频流媒体中UDP传输架构设计
实时音视频流对延迟极其敏感,传统TCP的重传机制会导致卡顿,因此普遍采用UDP构建传输层基础。
6.2.1 RTSP信令控制与RTP数据承载分离
典型流媒体系统采用分层设计:
| 层级 | 协议 | 功能 |
|---|---|---|
| 控制层 | RTSP | 播放/暂停/快进等指令 |
| 数据层 | RTP/UDP | 实时音视频数据传输 |
| 安全层 | SRTP/SRTCP | 加密与完整性保护 |
| 反馈层 | RTCP | QoS报告、同步、丢包统计 |
RTSP 使用 TCP 建立会话(可靠信令),而 RTP 则通过 UDP 传输媒体帧,实现高效低延迟。
RTP头部结构(简略):
struct rtp_header {
uint8_t version:2; // 2 bits, usually 2
uint8_t padding:1; // P
uint8_t extension:1; // X
uint8_t ccs_count:4; // CSRC count
uint8_t marker:1; // M
uint8_t payload_type:7; // PT
uint16_t sequence; // 序列号,用于排序
uint32_t timestamp; // 时间戳,用于同步
uint32_t ssrc; // 同步源标识符
} __attribute__((packed));
-
sequence:检测丢包与乱序 -
timestamp:基于采样率的时间基准(如音频90kHz) -
ssrc:区分多个媒体源
6.2.2 SRTP加密传输与SSRC同步源标识
为防止窃听,SRTP(Secure RTP)在RTP基础上增加:
- AES加密(CTR模式)
- HMAC-SHA1认证
- 抗重放机制(滑动窗口)
每个媒体流由唯一的 SSRC(Synchronization Source) 标识,接收端据此维护独立解码上下文。
6.2.3 Jitter Buffer对抗网络抖动策略
由于UDP无序到达,必须引入 Jitter Buffer 缓冲并重排序:
class JitterBuffer:
def __init__(self, target_delay_ms=100):
self.packets = {}
self.base_time = None
self.target_delay = target_delay_ms
def insert(self, pkt):
seq = pkt.sequence
ts = pkt.timestamp
self.packets[seq] = pkt
def dequeue(self, current_time):
# 按时间戳排序取出最老未播放包
ready_pkts = sorted(
[p for p in self.packets.values() if p.timestamp <= current_time],
key=lambda x: x.timestamp
)
return ready_pkts[0] if ready_pkts else None
自适应算法可根据实测抖动动态调整缓冲深度,平衡延迟与流畅性。
6.2.4 FEC前向纠错与丢包补偿技术应用
在弱网环境下,FEC(Forward Error Correction)可恢复部分丢失数据包而无需重传。
例如:每发送2个原始RTP包,附加1个FEC包(异或编码),即使丢失1个原始包仍可恢复。
部署建议:
- 低丢包率(<5%):开启简单XOR-FEC
- 高丢包率(>10%):采用Reed-Solomon编码
- 移动直播:结合NACK重传 + FEC混合模式
6.3 多播协议PIM在流媒体分发中的角色
大规模直播(如赛事转播)常采用IP多播(Multicast)节省带宽。
6.3.1 PIM-DM密集模式泛洪剪枝机制
PIM-DM适用于高密度接收者环境:
- 源开始发送 → 泛洪全网
- 无接收者的分支发送Prune消息
- 定期重新泛洪(Assert机制防环)
适合局域网内IPTV部署。
6.3.2 PIM-SM稀疏模式共享树与源树切换
PIM-SM更适用于广域网:
- 所有接收者先加入共享树(*,G),指向RP(Rendezvous Point)
- 接收者可通过(S,G)加入源特定树,绕过RP直连源
- 自动完成从共享树到源树的切换
6.3.3 RP汇聚点选举与Auto-RP动态配置
RP可通过静态指定或动态选举(Auto-RP 或 BSR 协议)产生。
Cisco Auto-RP 示例:
ip pim send-rp-announce loopback0 scope 16
ip pim send-rp-discovery scope 16
BSR(Bootstrap Router)机制更为标准化(RFC 5059),避免Cisco专有协议依赖。
6.3.4 IGMP成员关系报告与查询器选举
主机通过IGMP告知本地路由器其组成员身份:
- IGMPv2:支持Leave Group消息
- IGMPv3:支持源过滤(SSM模型)
查询器选举规则:具有最小IP地址的路由器成为查询器,周期性发送Membership Query。
6.4 综合案例:企业级直播系统协议栈设计
6.4.1 采集端编码封装与RTP打包流程
摄像机输出 → H.264/H.265编码 → 分片单元(NALU)→ RTP打包:
// H.264 over RTP 打包逻辑
if (nalu_size <= MTU_THRESHOLD) {
rtp_send(nalu, payload_type_h264);
} else {
// STAP-A or FU-A 分片
fu_packetize(nalu, &fragments);
for each(frag in fragments) rtp_send(frag);
}
MTU一般设为1200字节以防IP分片。
6.4.2 CDN边缘节点组播转发策略配置
CDN节点配置PIM-SM接入ISP多播网络:
interface GigabitEthernet0/1
ip address 10.0.1.1 255.255.255.0
ip pim sparse-mode
!
ip pim rp-address 192.168.100.1
结合Anycast RP实现冗余。
6.4.3 客户端自适应码率切换算法实现
根据实时网络状况动态选择不同码率版本:
| 指标 | 阈值 | 动作 |
|---|---|---|
| RTT > 400ms | 持续2s | 降一级码率 |
| 丢包率 > 10% | 连续5秒 | 切至最低档 |
| 接收速率稳定 | 超过当前档位1.5倍 | 尝试升档 |
使用DASH(Dynamic Adaptive Streaming over HTTP)也可基于UDP+QUIC优化。
6.4.4 全链路抓包分析与QoE质量评估方法
使用Wireshark过滤RTP流并分析:
rtp.stream eq 0 && ! icmp
关键QoE指标:
- 启播时间(Time to First Frame)
- 卡顿次数/总播放时长
- MOS评分(基于PLC和jitter建模)
- SSIM/PSNR图像质量比对
配合ELK收集日志,Prometheus监控丢包率与延迟,形成闭环优化体系。
简介:《网络协议大全》是一份系统整理IP、TCP、UDP、PIM等核心网络协议报文格式的技术资料,深入揭示互联网通信的底层机制。内容涵盖IPv4/IPv6地址结构、TCP可靠传输机制(如三次握手、序列号确认)、UDP无连接特性及其应用场景,以及PIM多播协议的工作模式(PIM-DM与PIM-SM)。该资源通过详细解析协议头部字段和数据组织方式,为网络故障排查、协议分析、安全防护和性能优化提供有力支持,是网络工程师和IT从业者掌握网络通信本质的重要学习材料。
914

被折叠的 条评论
为什么被折叠?
