原标题：空调水系统设计经验分享，机房+冷负荷计算+冷冻水，彻底搞懂它

本文来源：网络

空调机房大小和净深‍

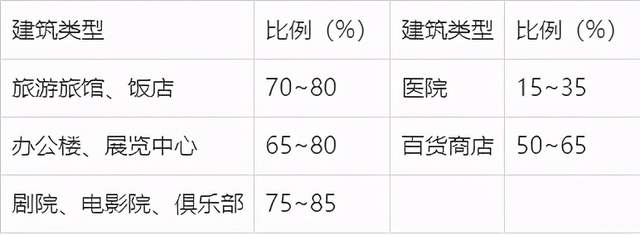

1、空调面积占建筑面积的比例

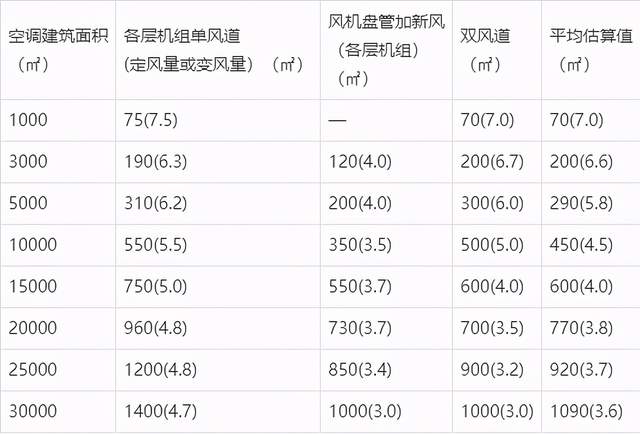

2、空调机房建筑面积概算指标

3、设备层

布置原则：

20层以内的高层建筑：宜在上部或下部设一个设备层

30层以内的高层建筑：宜在上部和下部设两个设备层

30层以上超高层建筑：宜在上、中、下分别设设备层

设备层内管道布置原则：

离地 h≤2.0 m 布置空调设备，水泵等

h=2.5~3.0 m 布置冷、热水管道

h=3.6~4.6 m 布置空调、通风管道

h 〉4.6 m 布置电线电缆

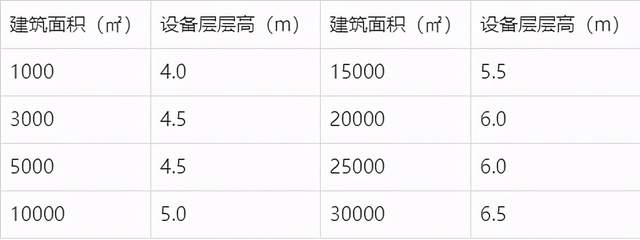

设备层层高概略

冷负荷计算

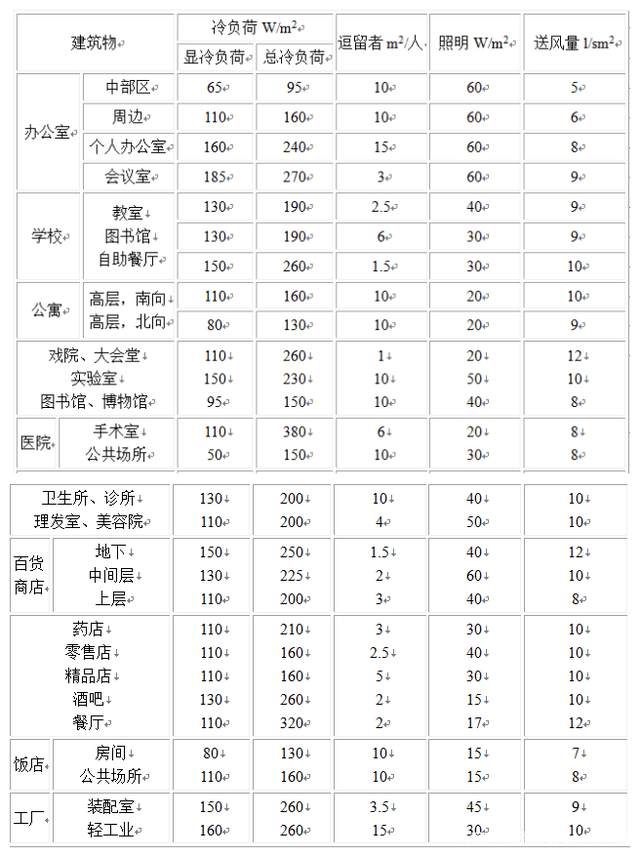

1、建筑物冷负荷概算指标

注：

商场人员密度根据地区和设计人员的经验不同，取值差异较大，如果全按设计手册中的指标选取往往导致实践中选取机组容量过小，无法达到要求。

以下是从实践中得出的数据仅供参考：

设计商店空调时，营业厅的人数取值：大型百货楼，一层按1.5~2人/ ㎡，其它层按1人/ ㎡；一般商店按0.9~1.0人/㎡。商店的照明负荷按40~60W/ ㎡。树上鸟教育暖通设计在线教学杜老师。

冷冻水系统设计

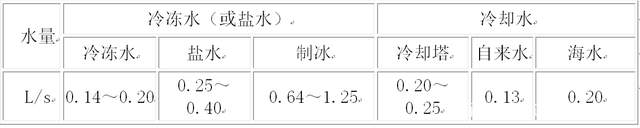

1、系统冷冻水和冷却水流量估算/RT(冷吨 1RT=3516.91W)

2、冷冻水系统的补水量(膨胀水箱)

水箱容积计算:

Vp=a△tVsm3

Vp—膨胀水箱有效容积(即从信号管到溢流管之间高差内的容积)m3

a—水的体积膨胀系数，a=0.0006 L/℃

△t—最大的水温变化值 ℃

Vs—系统内的水容量 m3，即系统中管道和设备内总容水量

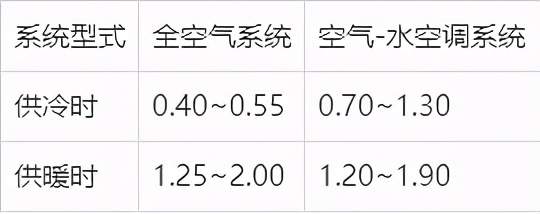

水系统中总容水量(L/m2建筑面积)

供暖系统：

当95-70°C供暖系统 V=0.031Vc

当110-70°C供暖系统 V=0.038Vc

当130-70°C供暖系统 V=0。043Vc

式中：

V—膨胀水箱的有效容积(即相当于检查管到溢流管之间高度的容积)，L；

Vc—系统内的水容量，L。返回搜狐，查看更多
