阻抗控制

阻抗控制(eImpedance Controling)，线路板中的导体中会有各种信号的传递，为提高其传输速率而必须提高其频率，线路本身若因蚀刻，叠层厚度，导线宽度等不同因素，将会造成阻抗值得变化，使其信号失真。故在高速线路板上的导体，其阻抗值应控制在某一范围之内，称为“阻抗控制”。

PCB 迹线的阻抗将由其感应和电容性电感、电阻和电导系数确定。影响PCB走线的阻抗的因素主要有： 铜线的宽度、铜线的厚度、介质的介电常数、介质的厚度、焊盘的厚度、地线的路径、走线周边的走线等。PCB 阻抗的范围是 25 至120 欧姆。

在实际情况下，PCB 传输线路通常由一个导线迹线、一个或多个参考层和绝缘材质组成。迹线和板层构成了控制阻抗。PCB 将常常采用多层结构，并且控制阻抗也可以采用各种方式来构建。但是，无论使用什么方式，阻抗值都将由其物理结构和绝缘材料的电子特性决定：

信号迹线的宽度和厚度  迹线两侧的内核或预填材质的高度  迹线和板层的配置  内核和预填材质的绝缘常数

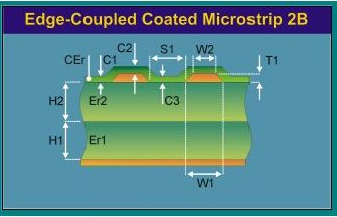

PCB传输线主要有两种形式：微带线(Microstrip)与带状线(Stripline)。

阻抗控制的特点

在实现力控制时，阻抗控制、力/位置混合控制、显式力控方法，各有其独特的特点。力/位置控制方法是基于将末端执行器的坐标空间按其是否被环境约束而分为位置子空间和力子空间，力/位置控制方法通过控制末端执行器在位置子
