本文详细介绍了西门子S7-200SMART模拟量模块的接线，包括普通模拟量、RTD和TC模块的接线方法。接着，文章深入讲解了模拟量输入和输出的组态编程，包括电压/电流范围设置、抑制和平滑功能，以及STOP模式下的输出行为和报警组态。还提供了通用比例换算公式和编程实例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一．模拟量模块接线

1.普通模拟量模块接线

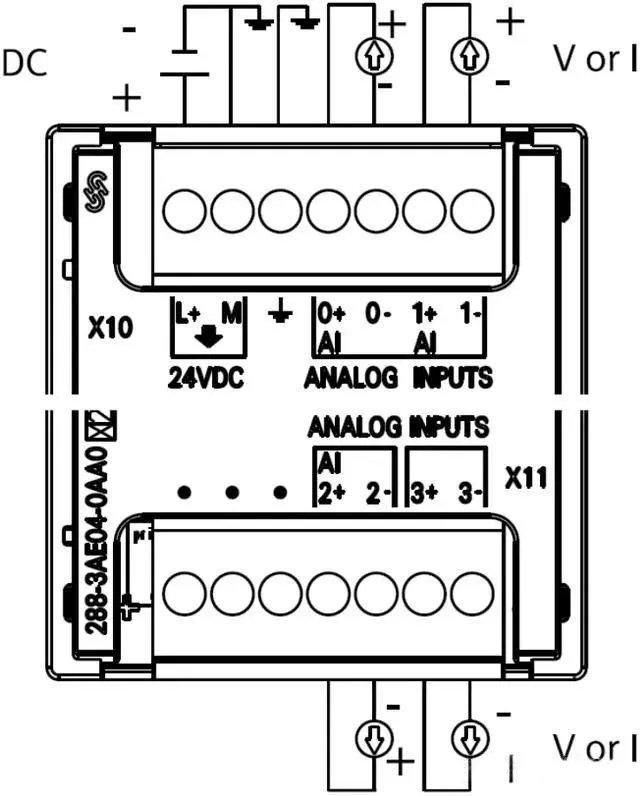

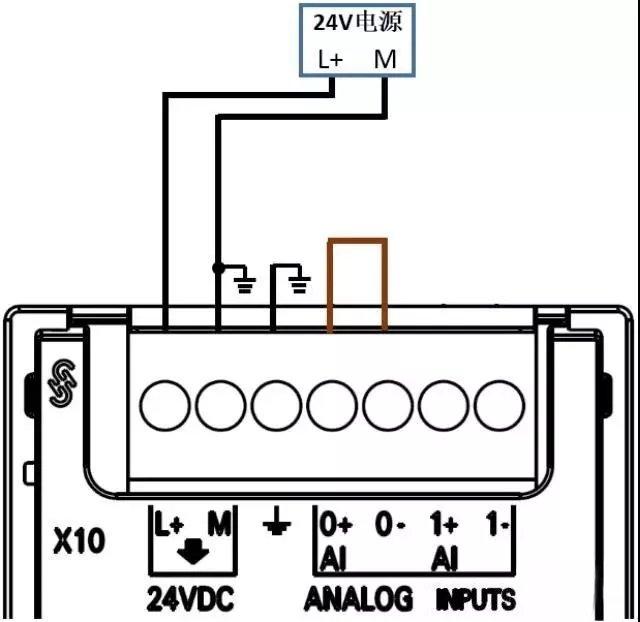

模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。普通模拟量模块可以采集标准电流和电压信号。其中，电流包括：0-20mA、4-20mA两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。注意：S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。普通模拟量模块接线端子分布如下图1 模拟量模块接线所示，每个模拟量通道都有两个接线端。

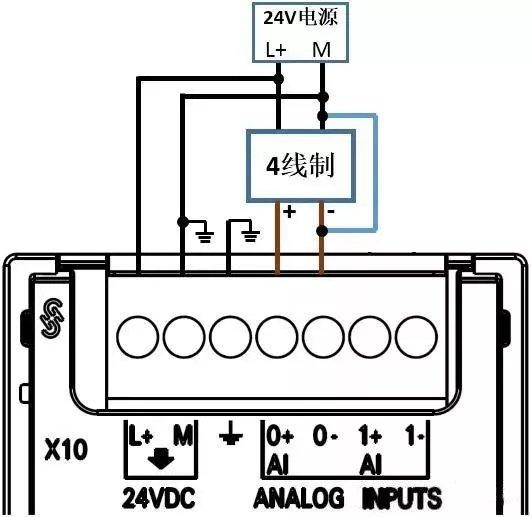

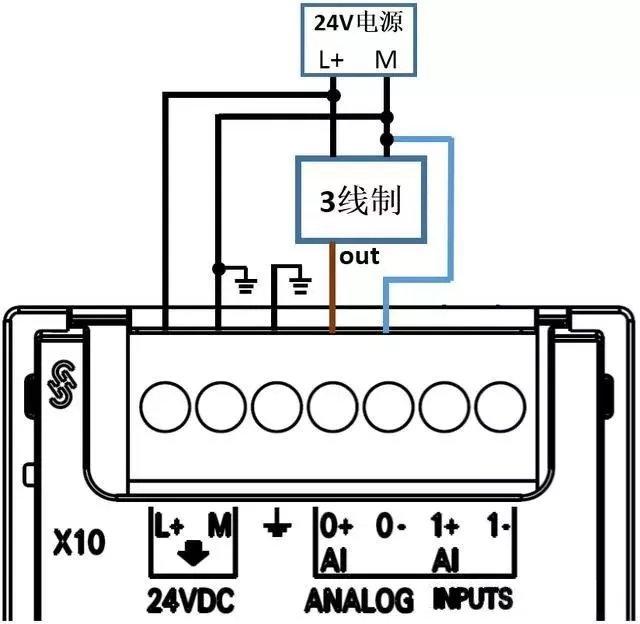

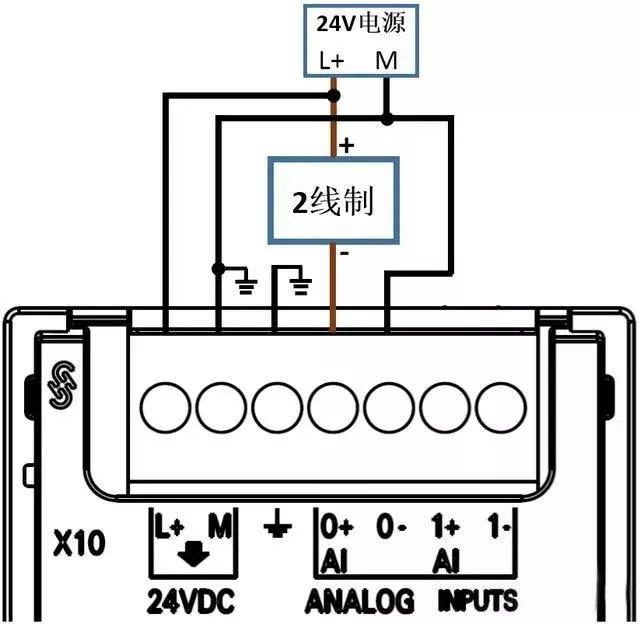

图1 模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线方式不同。四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。四线制信号的接线方式如下图2模拟量电压/电流四线制接线所示。
