HTML绘制齿轮,如何用CAD绘制三维立体齿轮?？

CAD常常应用于机械制图中，那么绘制齿轮这类的零件自然是必不可少的，今天我们就来讲解下怎么用CAD绘制三维立体的齿轮吧！

1.打开CAD软件，利用左侧的直线工具绘制两条垂直相交的直线；以其交点为圆心，分别绘制半径为150、125、115、105、75、45、29的圆；以半径75的圆与该垂直直线的交点为圆心绘制一个半径为17.5的小圆，并将其与两直线的交点为阵列的中心进行阵列，数量为6，操作完成后修剪去除半径为75的辅助圆。

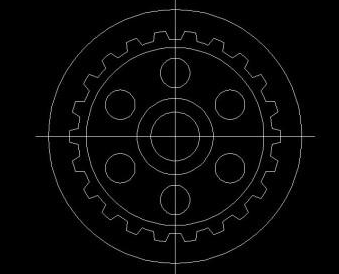

2.以半径为150的圆和水平线的左交点为第一点画一条与水平线成15°的线；以两直线的交点为阵列中心将组成齿轮的三部分(即两段线和一小段弧)执行阵列命令，数量为22，对多余的线条进行修剪，得到下图。

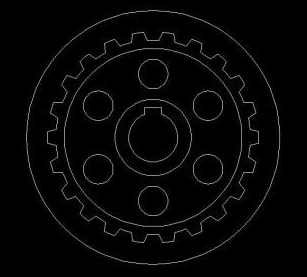

3.接下来就是绘制键槽：使用偏移命令将垂直的直线向左右各偏移一条，距离为10；将水平上的直线向上偏移，距离为35；删除原来的水平和垂直直线，再次进行修剪后得到键槽的部分如下。

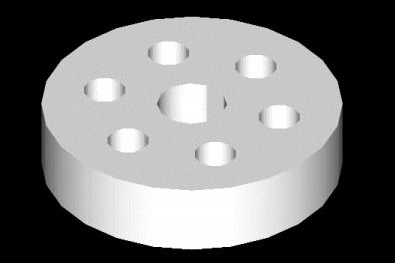

4.以齿轮的中心为圆心绘制一个半径为125的圆；选中所有的对象执行面域操作，将绘制的图形转换为12个面域。运用差集命令将半径为150的圆生成的面域减去齿轮的轮廓所生成的面域；用半径为105的圆生成的面域减去半径为45的圆生成的面域；再用半径为125的圆生成的面域减去剩余的所有面域。然后使用拉伸命令用半径为125的面域减去6个小圆的面域，将键槽的剩余部分进行拉伸，高度为60，角度为0；

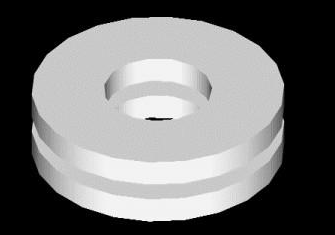

5.将半径为105的圆生成的面域减去半径为45的圆生成的面域的剩余部分进行拉伸，高度为22.5，角度为0；并执行复制命令将其在Z轴方向向上37.5的高度进行复制。

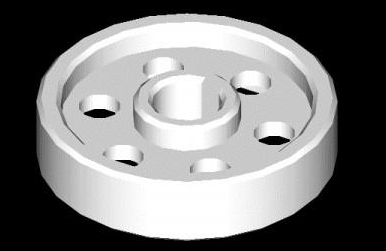

6.再次运用差集命令将高度为60的对象减去高度为22.5的两个对象；指定基面的倒角距离，对其他曲面、齿轮毛坯部分执行倒角命令。

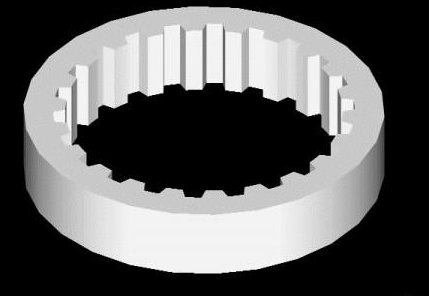

7.将半径为150的圆修剪后得到的面域进行拉伸，高度为60；

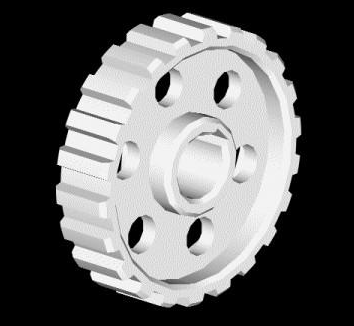

8.再次执行差集命令将倒角后的毛坯减去上面的拉伸的对象，得到最终效果。
