本文介绍如何在MATLAB的Model Advisor中创建自定义检查规则，包括定义检查回调函数和修改回调函数，以实现模型的自动化验证与修正，遵循建模规范。

在基于模型的设计开发流程中，模型验证是一项很重要的环节。

模型的验证，不仅包括模型各个子模块功能性的验证，也包括模型的规范性检查，检查模型是否符合MAAB、MISRA AC TL或者其他建模规范。如同在常规手写C代码开发过程中需要检查是否符合MISRA C等标准一样。

在Simulink开发环境中，Model Advisor 是一种Simulink自带的静态模型检查工具，能够根据设定的检查规则对所建模型进行检查，并且能够部分错误的自动修改。

Model Advisor的使用

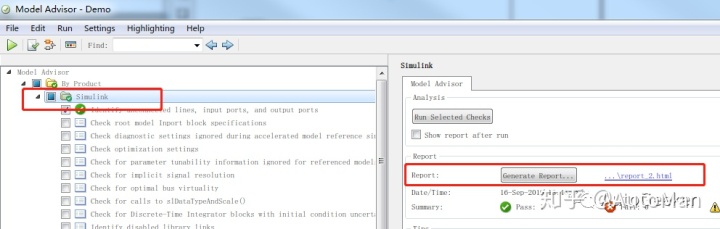

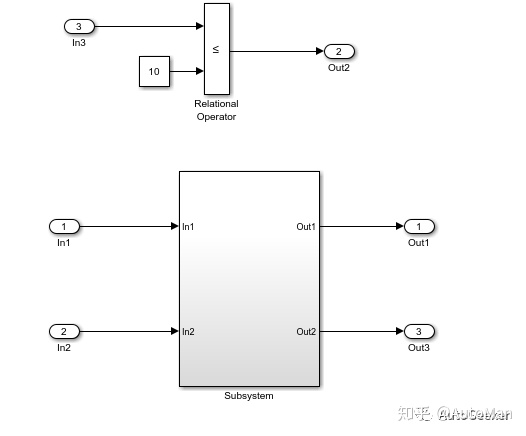

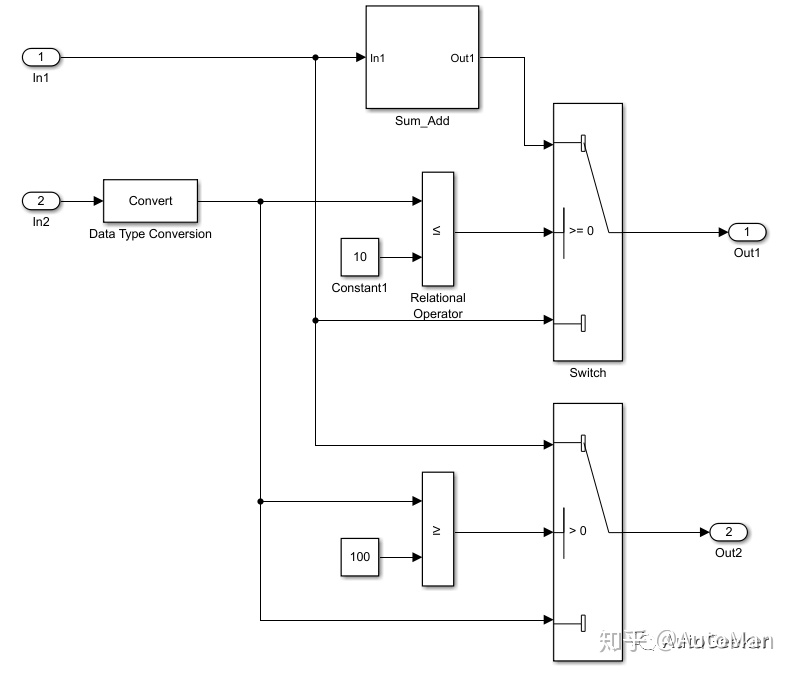

打开Simulink模型，Analysis >Model Advisor >Model Advisor

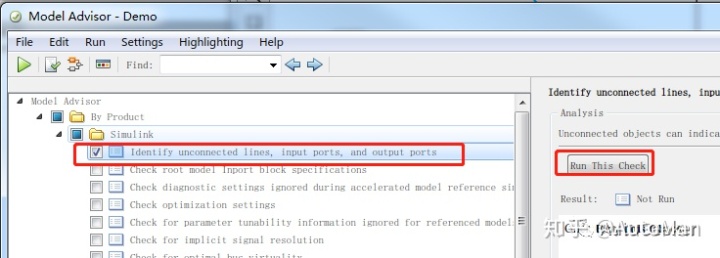

勾选需要检查的规则，在右侧点击Run This Check进行规则检查

右侧显示检查结果，同时可打开生成的报告

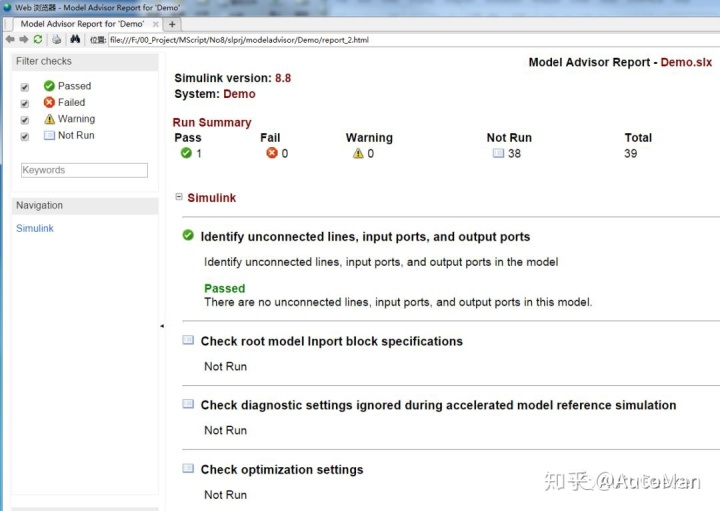

Html格式报告

常见建模规范

- Mathwork MAAB规范
- MISRA Autocode系列规范
  MISRA官网：https://www.misra.org.uk/Activities/MISRAAutocode/tabid/72/Default.aspx

此外各个公司、项目组内部都有自己的建模规范，一种方法是使用现有的规则进行组合，组合成项目的建模规则；另一种是现有规则检查中没有的，就需要进行人工审查或者用脚本实现自动检查。

脚本实现自动检查规则，即在Model Advisor中进行自定义检查规则，用脚本实现规则判断和错误修改等流程。

在Model Advisor自定义检查规则，主要包括以下几个流程：

创建自定义检查
自定义检查回调函数
自定义修改回调函数

1. 创建自定义检查

首先需要在MATLAB路径下新建一个sl_customization脚本文件，注意这里脚本文件名称只能是sl_customization

sl_customization函数，注册自定义检查

function sl_customization(cm)
% --- register custom checks
cm.addModelAdvisorCheckFcn(@defineModelAdvisorChecks);

自定义检查函数defineModelAdvisorChecks

function defineModelAdvisorChecks
% My_Check1 Check Block Name Hiding
rec = ModelAdvisor.Check('My_Check1');
rec.Title = 'Check Hide Block Name';
rec.TitleTips = 'Fail if block name is showing; Pass if block name is hidden';
rec.setCallbackFcn(@CheckBlockHidden,'None','StyleOne')
% set modify operation
CheckBlockName_Action = ModelAdvisor.Action;
CheckBlockName_Action.Name = 'Modify';
CheckBlockName_Action.Description = 'Click the button to update all specific blocks with hide block name';
CheckBlockName_Action.setCallbackFcn(@Action_CheckBlockHidden);
rec.setAction(CheckBlockName_Action);
mdladvRoot = ModelAdvisor.Root;
mdladvRoot.publish(rec, 'My Checks');

主要功能介绍

rec = ModelAdvisor.Check('My_Check1');

定义一个检查项，以下Title、TitleTips、setCallbackFcn是具体说明此检查项对应的名称、描述、回调函数

ModelAdvisor.Check等相关类均可在Help文档中进行查找

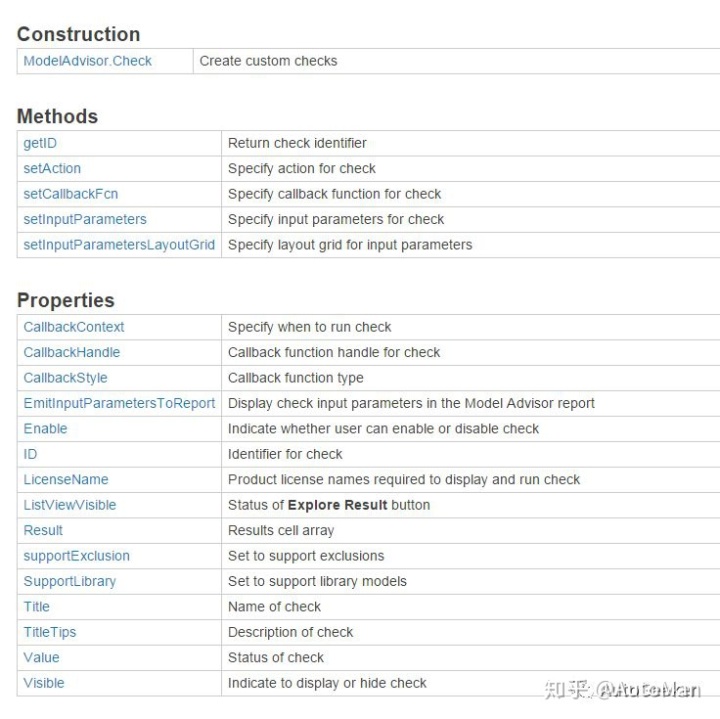

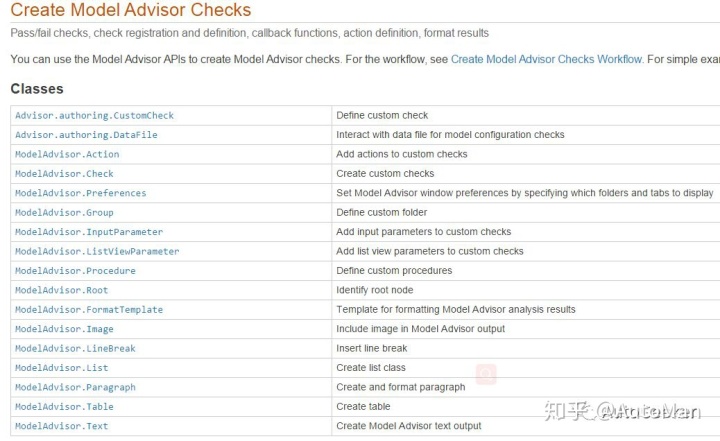

ModelAdvisor.Check相关的方法、属性

Model Advisor提供了很多API接口，这里不逐个进行介绍，这里只涉及几个基本的API接口，有兴趣的话可以查看help文件

2. 自定义检查回调函数

这一步即对第一步中的回调函数进行具体定义，在此函数中主要实现如何进行规则判断，以及判断结果的输出。

这里代码中举个例子进行说明，新建一个自定义检查项，检查模型中指定块Block Name是否是隐藏了，如果没隐藏，则报错提醒，如果都隐藏了此规则检查即pass。

规则检查思路：

遍历模型中模块，选取BlockType属性为指定属性的块
则对其ShowName属性进行检查，是off还是on
块的ShowName属性是on时，则说明该块不符合此规则，需要保存其结果做错误提醒

这里最主要的是用到find_system函数，在模型中查找指定块，获取该块的句柄，部分代码如下：

    all_blk=find_system(system,'LookUnderMasks','all','FollowLinks','on','BlockType',blk_type{index});
    temp = find_system(all_blk,'ShowName','on');
    blk_showname_value = [blk_showname_value',temp']';

blk_showname_value即保存了所有ShowName属性是on的指定块。

下面部分代码即在获得上述blk_showname_value的结果后，将错误或正确结果显示在Model Advisor中，使用ModelAdvisor.FormatTemplate，该类主要是将检查结果按照模板输出到Model Advisor窗口中，同时生成相应的HTML格式的报告。

setSubResultStatusText、setListObj、setSubResultStatus这些均是ModelAdvisor.FormatTemplate具体的方法或属性，这里也不一一介绍了。

ft = ModelAdvisor.FormatTemplate('ListTemplate');
ft.setInformation('This check looks for blocks that show block name'); % Add description of subcheck to result
if ~isempty(blk_showname_value)
    ft.setSubResultStatusText('Check has failed. The following blocks show block name:'); % Add status to the check or subcheck result
    ft.setListObj(blk_showname_value); % Add list of hyperlinks to model objects
    ft.setSubResultStatus('warn'); % Add status to the check or subcheck result
    ft.setRecAction('Hide the block name');   % Add Recommended Action section and text
    mdladvObj.setCheckResultStatus(false);
    mdladvObj.setActionEnable(true);  % Action enable
else
    ft.setSubResultStatusText(['Check has passed. No block shows block name']);
    ft.setSubResultStatus('pass');
    mdladvObj.setCheckResultStatus(true);
end

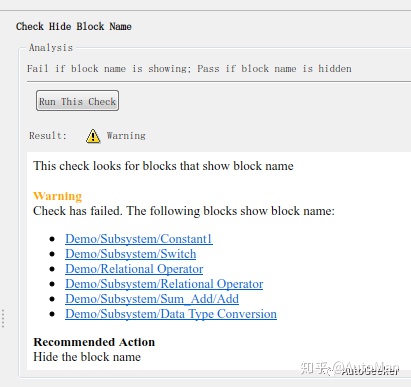

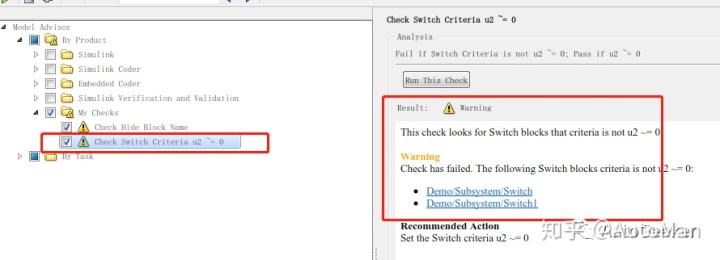

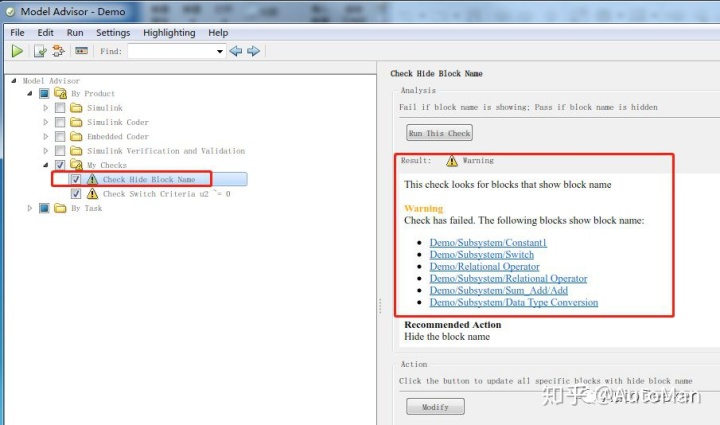

Model Advisor窗口中显示检查结果：

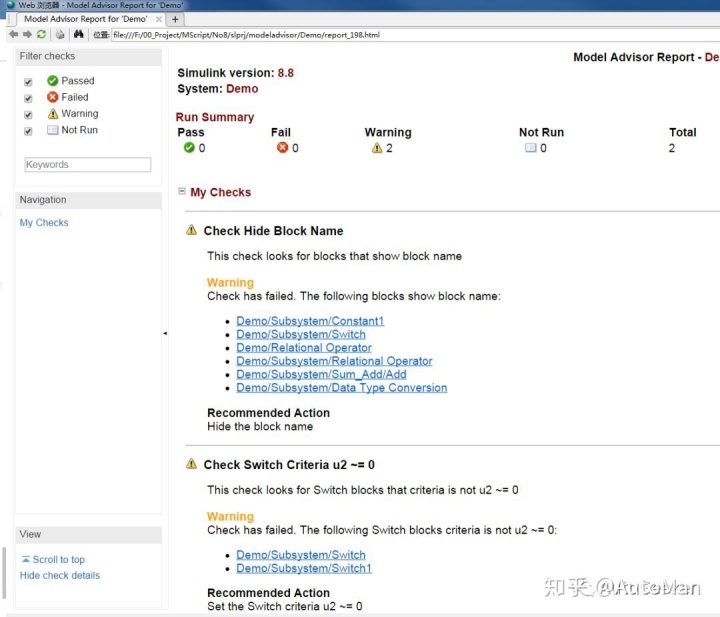

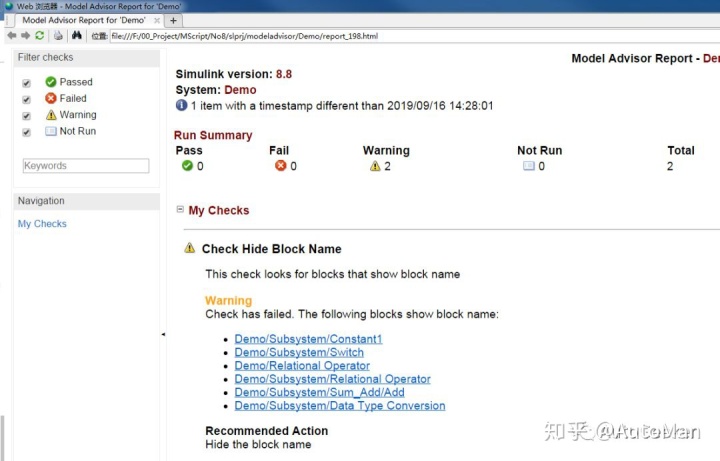

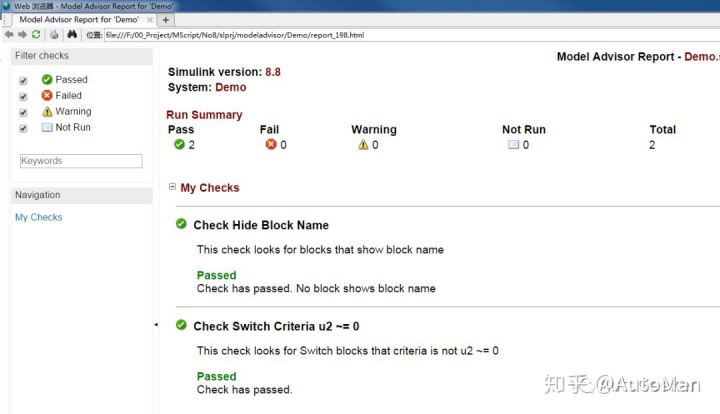

生成相应的HTML报告：

3. 自定义修改回调函数

该回调函数的功能是在检查结果的基础上，实现对部分检查项目的自动修正，例如这里的实例是对指定块的Block Name进行检查，根据检查结果，如果Block Name 是显示状态则检查结果为错误警告，并在下方显示Modify选项，可进行自动修正，自动将块的Show Name属性都设置为'off'

规则修正思路：

重新遍历模型中模块，选取BlockType属性为指定属性的块
则对其ShowName属性进行检查，是off还是on
块的ShowName属性是on时，则说明该块不符合此规则，需要进行自动修正，将其ShowName属性设置为off，
显示修正结果

部分代码如下：

ft = ModelAdvisor.FormatTemplate('TableTemplate');
% Define table col titles
ft.setColTitles({'Block Show Name','Old Value','New Value'})
for index=1:size(blk_showname_value)
   oldVal = get_param(blk_showname_value{index},'ShowName');
   ft.addRow({blk_showname_value{index},oldVal,'off'});
   set_param(blk_showname_value{index},'ShowName','off');
end

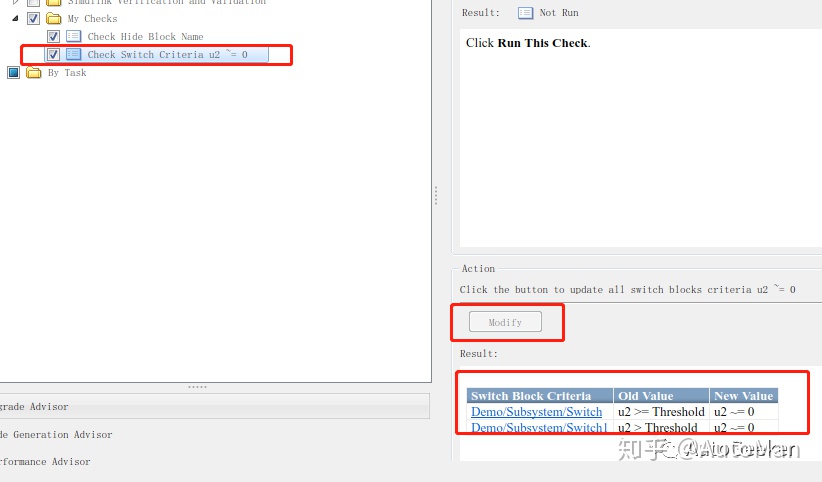

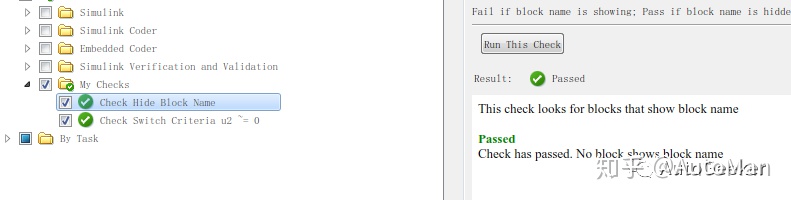

这里修正代码比较简单，把错误块的ShowName 设置为off即可，同时为了方便查看修正结果，使用ModelAdvisor.FormatTemplate该类和相关方法、属性，把修正结果显示在Model Advisor窗口中，如下图所示：

写好sl_customization脚本文件后我们需要先在命令行中运行一下如下命令：Advisor.Manager.refresh_customizations，更新Model Advisor，再重新打开Simulink模型
Analysis >Model Advisor >Model Advisor，打开Model Advisor

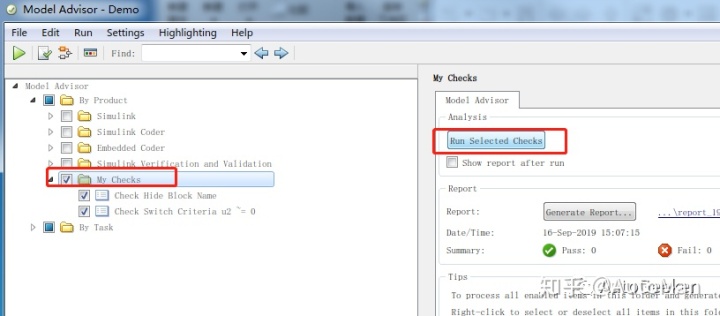

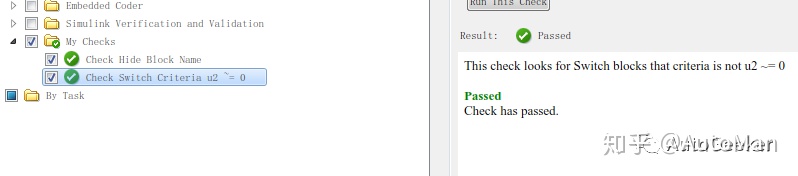

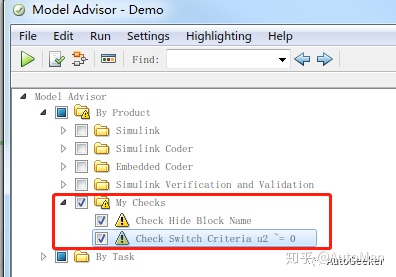

此时在By Product文件夹下多了一个My Checks文件夹，文件夹下有两个新建的检查规则
