一.  ONU说明：

1.     产品型号：TBE300-1-4R-A2-DM-2C

2.     接口说明：

接口说明

DC 12V电源适配器接口(电压12V/1A)

CATV1/CATV2有线电视信号输出接口

OPT数字电视光纤接口，用于和数字电视上联设备光路连接

PONEPON光纤接口，用于和OLT光路连接

LAN1/LAN2/LAN3/LAN4以太网业务接口，LAN1口为千兆接口，LAN2/LAN3/LAN4为百兆接口；其中LAN1口用作宽带接入，LAN2/LAN3用作点播业务，LAN4口留作备用

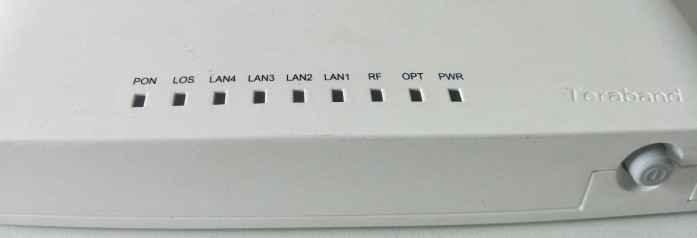

3.     指示灯说明：

指示灯说明(电源启动后的状态)

PON灯PON光口指示灯：

闪烁：ONU未在OLT上注册

常亮：ONU已在OLT上注册

LOS灯光链路指示灯：

闪亮：光链路异常

熄灭：光链路正常

LAN1/LAN2/LAN3/LAN4灯以太网业务端口指示灯：

常亮：该接口与其他设备连接正常

闪亮：表示该接口与下接其他设备有数据交换

熄灭: 该接口未与其他设备连接或连接异常

RF灯射频接口指示灯

绿灯：射频接口与其他设备连接正常

红灯：该接口未与其他设备连接或连接异常

OPT灯数字电视光口指示灯：

绿灯：数字电视光链路正常

红灯：数字电视光链路异常

PWR电源供电指示灯

常亮：电源供电正常

熄灭：电源供电故障

二.  ONU的LOID修改：

1.     ONU web页面登录：

电脑与ONU的任意端口用网线直连，ONU的IP地址为192.168.101.1，电脑本地连接网卡的IP地址和设置在同一网段，例如192.168.101.100

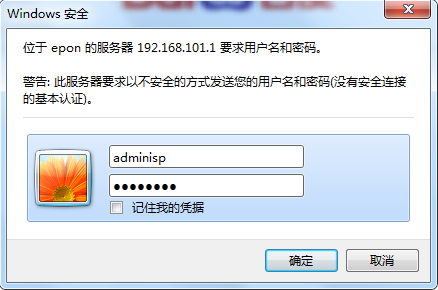

打开浏览器，输入192.168.101.1，输入用户名密码进入web页面：

用户名：adminisp 密码：adminisp

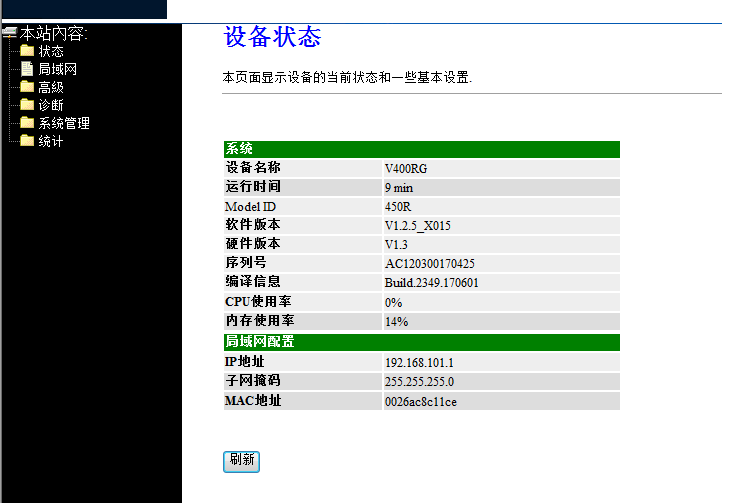

2.     WEB页面基本状态查看：

3.     LOID修改：

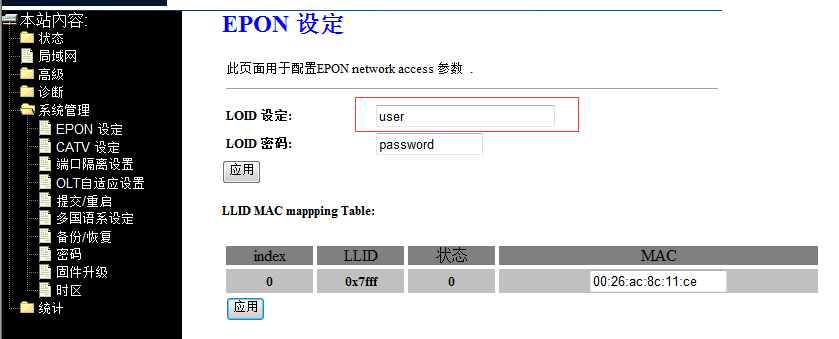

进入“系统管理”界面，点击“EPON设定”按钮，修改“LOID设定”栏的相关参数。

修改完LOID后点击应用按钮，然后进入“提交/重启”界面，点击“保存设定并重启路由器”

三.  WEB页面基本状态查看：

1.     光功率查看：

进入“状态”中的“PON”界面，查看接收发送光功率情况。

四.  常见问题处理：

常见问题分类及其原因分析：问题状态原因分析

LOS灯闪烁物理链路存在问题：

1.       检查光链路是否中断

2.       检查光纤是否插好

3.       测量光功率是否过低(小于-26dB)

PON灯闪烁ONU未在OLT上认证：

1.       资管数据错误，ONU与工单配置不在同一PON口(修改资管数据)

2.       ONU上输入的LOID字符有错误(检查ONU WEB页面输入的LOID是否正确，不能有空格等字符)

3.       工单失败(下发工单时，IBOSS页面检查工单是否成功)

4.       IBOSS未调用中间平台导致工单未下发(再次下发工单，如反复下发仍不行找歌华信息部解决)

5.       开户单打印错误，不同用户打印了相同的LOID(确认开户单与IBOSS页面的LOID信息)

PON灯常亮但业务不通ONU已在OLT上认证：

1.       网线问题(检查网线是否接好，网线是否损坏；观察LAN口灯状态，也可用电脑连接ONU相应LAN口，看是否能登录WEB页面检测网线状况)

2.       业务端口是否正确(检查不同业务是否在相应LAN口连接：宽带对应LAN1口，点播对应LAN2，LAN3口)

3.       更换ONU尝试(联系凌云工程师协助定位其他问题)
