曙光I620-G15服务器内部结构

对于曙光I620-G15服务器内部结构变化可以看到提供了相比之前更加人性化的设计，值得一提的提供更多的PCI-E扩展接口，16个SAA硬盘位提供了更大的存储能力。从这款服务器的内部可以进一步了解其设计上的变化。

内部构造



智能风扇和扩展插槽

熟悉之前产品用户，对于这样结构会有更加精细化设计的感受，从这款升级到E5 v2平台的曙光I620-G15服务器可以看到内部有了明显变化，布局更加合理，通过导流罩以及4个智能调速热插拔系统风扇，最大支持7个风扇提供整体的散热能力。

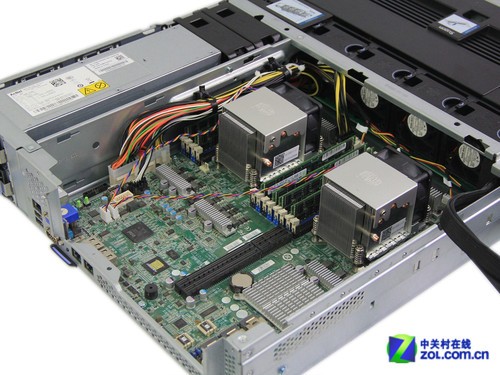

内部清晰简化的设计



处理器以及内存

丰富的扩展能力以及内部组件的搭配显示出曙光I620-G15服务器的设计特点，但不仅仅是良好的存储扩展能力，同样内部接口以及芯片也得到全面的升级，曙光I620-G15服务器配备2颗至强E5-2600 V2处理器，22nm工艺架构，和之前一代SNB处理器相比性能提升，L3最高达30MB，内部整合了4通道内存控制器，支持SMT(超线程)技术。

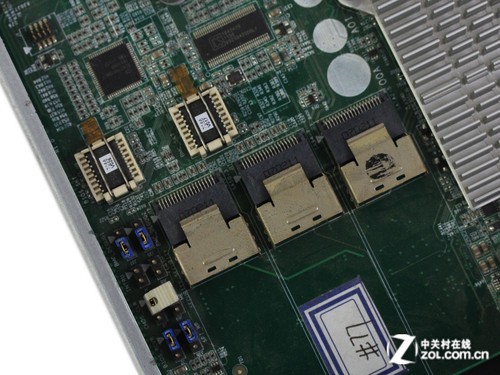

曙光天阔I620-G15服务器集成SATA接口

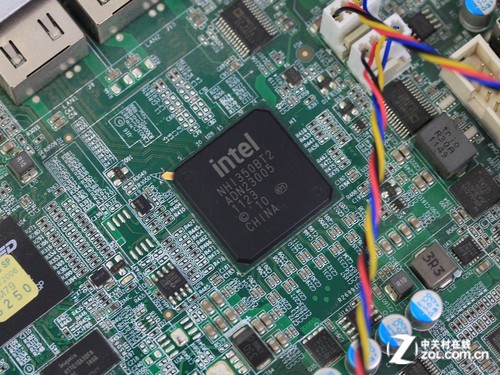

Intel网络控制器芯片

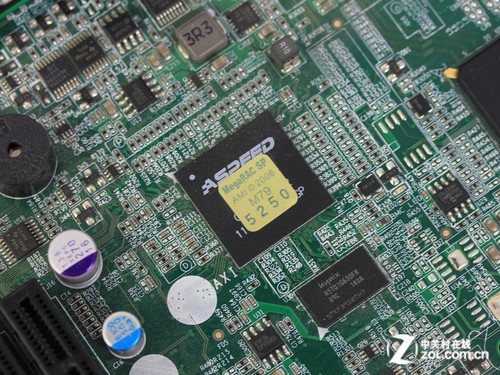

主板上远程管理芯片

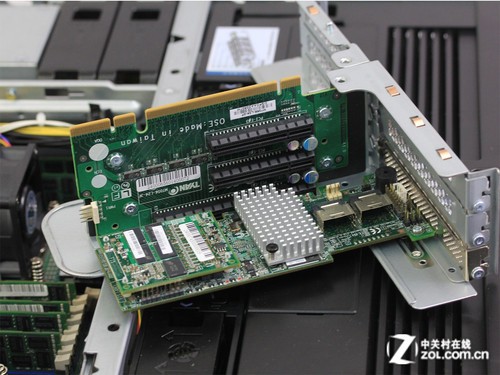

LSI MegaRAID 9270-8i SAS阵列卡

这款RAID卡采用没有任何瓶颈的PCI-E 3.0 x8系统接口，基于LSI SAS 2208/2308芯片，为MD2规格半高式扩展卡，LSI SAS 2208主控新品，拥有八个SAS/SATA 6Gbps内部接口、四个mini-SAS SFF-8087 x4外部接口。
