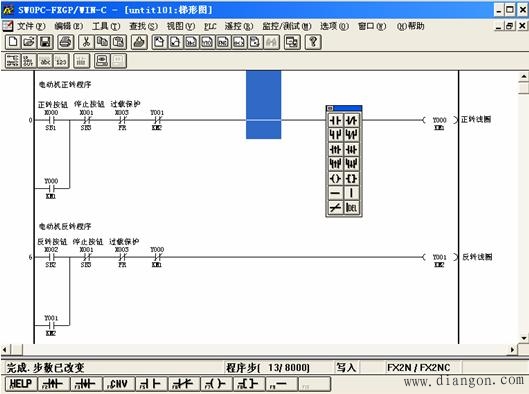

下图所示为梯形图视图， 其特征可 用以下名词描述：

①光标：一个显示在梯级里面的表示当前位置的蓝色方形块。

②梯级 ( 条 ) ：梯形图程序的一个逻辑单元。一个梯级能够包含多个行和列，且所有的梯级都具有编号。

③梯级总线 ( 母线 ) ：左母线是指梯形图的起始母线，每一个逻辑行必须从左母线画起。梯级最右边的是结束母线即右母线，右母线是否显示可以设定。

④功能图：在用梯形图编程时，可以利用该栏中的触点、线圈、指令、线段等按钮以图形方式输入程序。

⑤选中元素：单击梯级的一个元素，按住鼠标左键，拖过梯级中的其他元素使它们呈现高亮度状态，这样就能够同时选中多个元素，可以把这些元素当作一个整体来移动。

图 梯形图视图

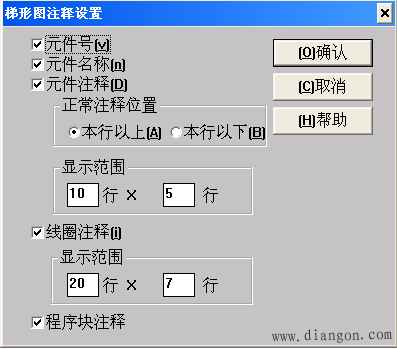

在梯形图视图中可进行程序的生成、编辑、监视等。

1 ．输入编程元件

梯形图的编程元件主要有线圈、触点、指令、标号及连接线。输入方法如下：

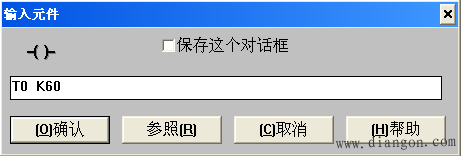

( 1 )顺序输入

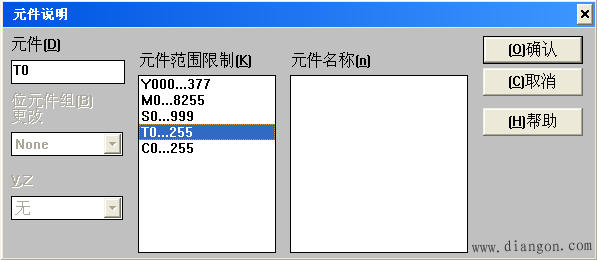

( 2 )任意添加输入

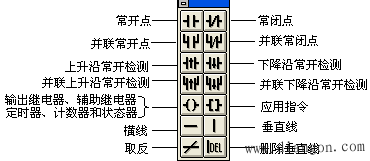

梯形图编程元件的输入常使用“工具”菜单中的“触点”、“线圈”、“功能”和“连线”等命令，也可使用上图中浮动的功能图标框输入编程元件，其中各符号的功能如下图所示。
