服务器存储故障：

DS4800服务器存储lvm信息丢失，基于DS4800的aix小机卷丢失。


服务器存储数据恢复方案：

1、将故障服务器存储上所有磁盘标记后取出，经过硬件工程师检测，没有发现有磁盘存在硬件故障。以只读方式将所有磁盘进行扇区级全盘镜像，镜像完成后按照标记将所有磁盘还原到原存储中。后续的数据分析和数据恢复操作都基于镜像文件进行，避免对原始磁盘数据造成二次破坏。

2、基于镜像文件分析所有磁盘底层数据，获取重组raid所需相关信息如条带大小、条带方向、块大小、硬盘盘序、数据校验方式等。根据获取到的raid相关信息重组raid。

Tips：

raid条带就是将连续的数据分成很多小的部分并分别存储到不同磁盘上去。这种方式可以让多个进程同时访问数据的多个不同部分，且不会造成磁盘冲突。除了业务需要必须进行调整外，多数情况下都是通过默认设置由硬件控制器决定。

3、重组raid后分析所有数据中的lun分配情况，通过lun的分布位置和结构恢复出服务器中的lun。

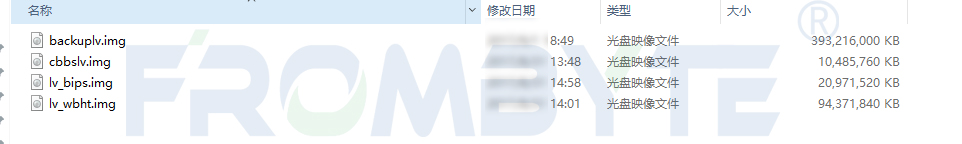

4、分析逻辑卷组（vg）中的逻辑卷（lv）。如果vg中的lv信息还在，可根据lv信息导出vg中的每个lv。北亚企安数据恢复工程师根据aix lvm的分配策略和lv內文件系统的规则去拼接每个lv，将找到的lv导出成镜像文件。

服务器数据恢复—存储分配给aix小机的卷丢失的数据恢复案例_raid数据恢复

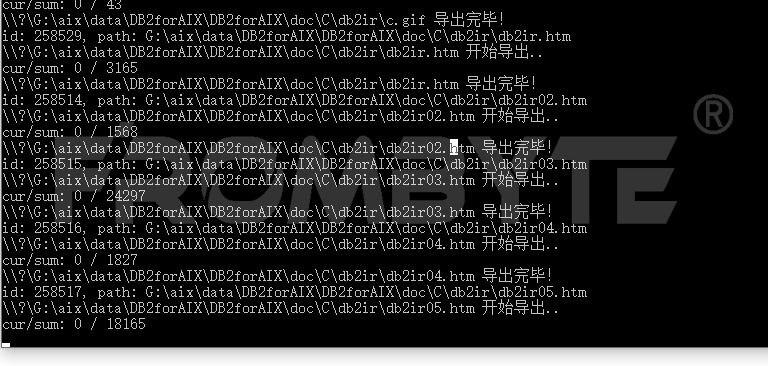

5、针对有jfs2文件系统的lv，从底层提取这些lv中的数据文件并导出到windows环境中。

服务器数据恢复—存储分配给aix小机的卷丢失的数据恢复案例_存储数据恢复_02

6、针对存在db2表空间、informix表空间的lv，将导出的lv的镜像文件（windows环境下）使用nfs共享给aix小机，然后通过dd命令将lv的镜像文件导入到aix中新建的lv中。

服务器数据恢复—存储分配给aix小机的卷丢失的数据恢复案例_数据恢复_03

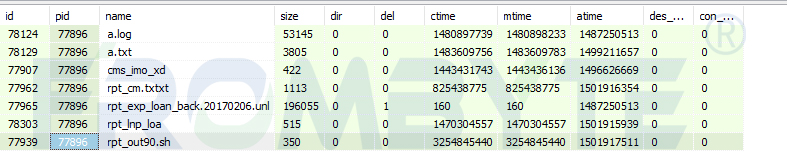

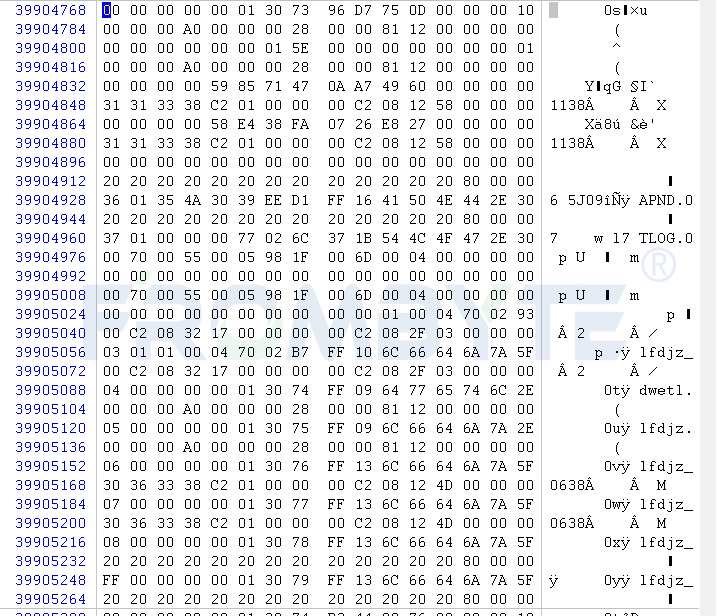

7、导出数据完成后搭建数据库环境，尝试启动数据库。数据库启动成功。

服务器数据恢复—存储分配给aix小机的卷丢失的数据恢复案例_服务器存储_04

服务器数据恢复—存储分配给aix小机的卷丢失的数据恢复案例_数据恢复_05

8、经过用户方工程师的检测，确认恢复出来的数据完整有效，认可数据恢复结果。
