3.7、File| Nwe

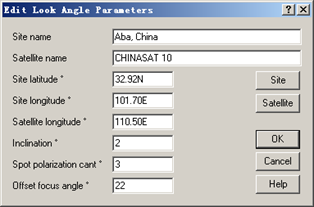

3.7.1、Look Angles

3.7.1.1、Site name

输入卫星地球站的名称，最多40个字母(国家数据文件名不超过18个字母)，例子：

国家数据文件名举例(最多18个字母)：liverpool

其他格式输入"Liverpool,Merseyside, England."

3.7.1.2、Satellite name

输入目标卫星的名称, 最多为40个字母 (卫星数据中的卫星名称不超过18个字母)。

示例：Astra 2a

3.7.1.3、Site latitude

输入地面站的纬度，必须以小数后跟N或S表示，不能为空。比如53.33N或27.89S

注意事项

当输入国家数据文件时纬度需要以地图上的度和分为单位。这种情况下，小数部分为分的表示，不能超过59。在其他情况下，都是以度来表示的。Caculate菜单中有一个转换工具。

 3.7.1.4、Site longitude

输入地面站的经度，必须以小数后跟E或W表示，不能输入空格。比如3.00W或29.79E

注意事项

当输入国家数据文件时纬度需要以地图上的度和分为单位。这种情况下，小数部分为分的表示，不能超过59。在其他情况下，都是以度来表示的。Caculate菜单中有一个转换工具。

3.7.1.5、Satellite longitude

输入该卫星赤道星下点的经度。这个值是10进制的小数，单位是度。如19.2E或125.00W。

3.7.1.6、Inclination

倾轨角，当一颗卫星临近使用年限并缺乏燃料时, 通过只控制卫星定位精度而减少其纬度漂移的控制频率，可以延长卫星服役期。"正常" 地球静止卫星的倾斜量为零度 (即赤道)。一些较老的卫星可以是几度, 如果要对准这些卫星可能需要使用跟踪天线，从地球站看到的卫星的八字漂移。然而, 小口径的固定天线有较宽的波束角，可以调整对准卫星后固定到适合的方位和俯仰角。

这个程序可以计算从任何地面站对星时的倾斜轨道对方位和俯仰的窗口。如果倾角未知, 请在此处输入零, 在此情况下将不显示倾斜轨道数据。

注意: 要计算和显示倾斜轨道数据,天线平均仰角必须大于10度。

3.7.1.7、Polarization cantangle

极化偏角，如果是圆极化信号或者您不想考虑点波束的相对倾斜时此处输入零。

极化偏角(偏斜)是将馈电与线性极化的入射平面对齐需要旋转角度。

传统上假定卫星的水平极化矢量平行于赤道，在星下点与垂直极化矢量成直角。计算这个参考极化平面与接收站的极化平面角度差将随站点的纬度和经度而变化。这是全球或半球波束所需要的值。

点波束的电矢量常常倾斜到与波束中心处的局部垂直一致。这是应用于标准站点相关计算的固定偏移量，在此输入的值。

极化平面最好从卫星的视角来解释。相对于垂直极化平面顺时针方向为正值，逆时针方向为负值。如果接收站点位于卫星的西部则为正，如果位于卫星的东部则为负。

3.7.1.8、Offset focusangle

偏焦角度，此处仰角偏移默认填零度。然而, 由于有些天线为焦点偏移的偏馈天线,天线仰角看起来比理论计算仰角要低得多。

如果需要, 请输入天线设计中给出的偏移角度。此偏移量通常介于15度和25度之间, 具体取决于设计。

用偏馈天线有多种方法可以测量仰角。根据测量位置和偏置焦点天线的设计各不相同。最常见情形如下:

馈源支臂角度 = 计算的卫星仰角-偏移角度

然而, 这并不总是如此, 一些偏置焦点天线要求:

天线面的仰角 = 卫星仰角 + 偏移角度

此外, 对于后者, 实际测斜仪的测量点可能是:

天线面的仰角-90 度。

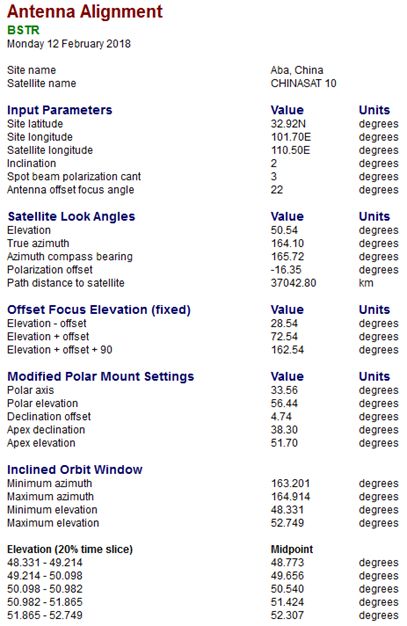

因此在天线对准显示偏移焦点天线设置以三种方式给出,您可以根据具体天线选择正确的设置:

计算的卫星仰角-偏移角

计算的卫星仰角+偏移角度

计算的卫星仰角+偏移角度+ 90 度

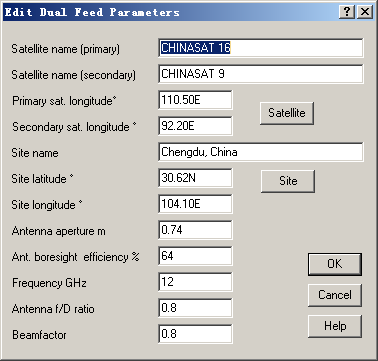

3.7.2、Dual Feed

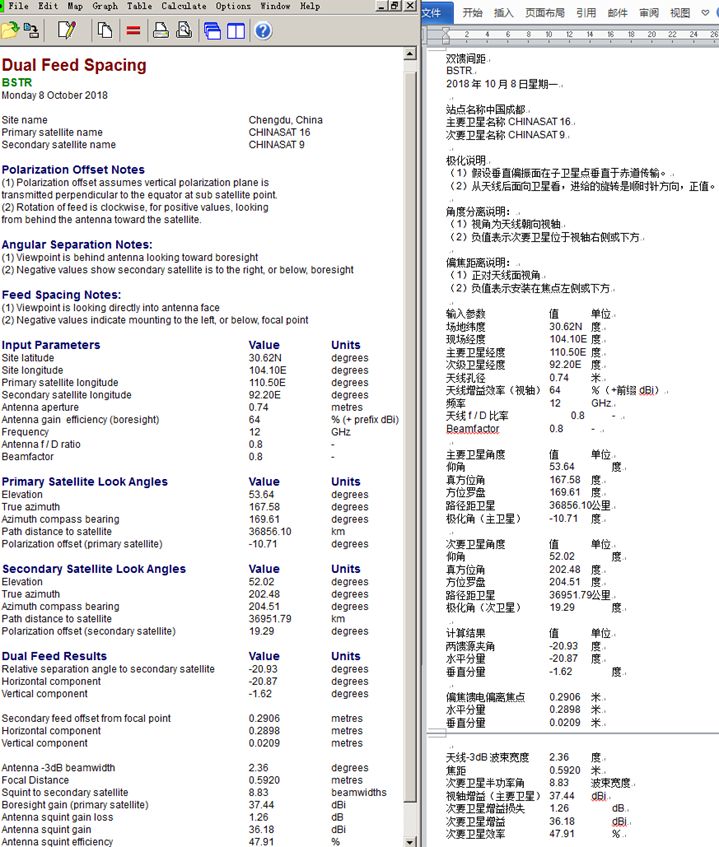

可以计算一锅双星时馈电间距和由于“斜视”第二颗卫星时较低的天线效率。然后可利用这个天线效率计算第二颗星的链路预算。

抛物面偏置馈源操作概述

当抛物面反射器的进给从焦点横向移动x度时，所产生的部分波束摆动(或斜角)与焦点横移反向。因此造成增益降低，波束变宽，高阶像差以及具有彗形像差的不对称辐射图案的出现。随着斜角增加，焦点横移方向上的旁瓣被抑制，并且远旁瓣增加，它是第一个也是最大的，这些被称为彗形像差。增益降低量取决于焦点偏移的量和焦径比(f / D)，焦径比大的偏置馈源的增益大。

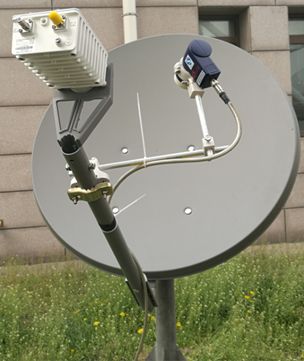

多个馈源可以很好地利用这个方法同时接收来自多个卫星的信号。当次要卫星半功率波束宽度小于10度，并且f / D大于0.5的天线可以获得不错的接收效果。

高阶像差是指慧差，球差，二级慧差，二级球差等

彗形像差: 在反射式光学系统彗形像差同样存在，对于抛物镜成像系统，来自视野中心区域的点光源可以很好的汇聚在面镜的焦点上。但是，来自於偏离光轴方向的光线，自镜子的不同区域反射的光却不能汇聚在相同的焦点上。这样的结果导致不在视野中心的光看起来是楔形的问题，而且离轴越远，这个现象越明显。这使得光点成像有着彗星的形状，故亦存在彗形像差。

3.7.2.2、Site name

输入卫星地球站的名称，最多40个字母(国家数据文件名不超过18个字母)，例子：

国家数据文件名举例(最多18个字母)：liverpool

其他格式输入"Liverpool,Merseyside, England."

3.7.2.3、Satellite names

输入目标卫星的名称, 最多为40个字母 (卫星数据中的卫星名称不超过18个字母)。

示例：Astra 2a

3.7.2.4、Site latitude

输入地面站的纬度，必须以小数后跟N或S表示，不能为空。比如53.33N或27.89S

注意事项

当输入国家数据文件时纬度需要以地图上的度和分为单位。这种情况下，小数部分为分的表示，不能超过59。在其他情况下，都是以度来表示的。Caculate菜单中有一个转换工具。

3.7.2.5、Site longitude

输入地面站的经度，必须以小数后跟E或W表示，不能输入空格。比如3.00W或29.79E

注意事项

当输入国家数据文件时纬度需要以地图上的度和分为单位。这种情况下，小数部分为分的表示，不能超过59。在其他情况下，都是以度来表示的。Caculate菜单中有一个转换工具。

3.7.2.6、Primary satellite longitude

输入该卫星赤道星下点的经度。这个值是10进制的小数，单位是度。如19.2E或125.00W。

3.7.2.7、Secondary satellite longitude

天线斜对的卫星经度，输入该卫星赤道星下点的经度。这个值是10进制的小数，单位是度。如19.2E或125.00W。

3.7.2.8、Antenna aperture

天线口径通常取为抛物面天线的平均直径，但使用小型天线时，横向直径大于纵向是较好的选择，此时的用横向的口径进行ASI(临星干扰)计算。对于非反射面天线较低“有效口径”也是可以接受的。

3.7.2.9、Antenna efficiency (or gain)

天线效率是指由天线面和馈源收集的信号占入射信号百分比。工程质量，前馈器件的遮挡以及馈源材料都会影响这项参数。大多数反射面天线的效率在60％到70％之间。如果您不知道天线的效率，则输入64作为典型值64%。

也可以在此处输入增益，以dBi为单位并在增益前添加符号“+”。

3.7.2.10、Frequency

以GHz为单位输入载波的中心频率。对于上行链路，C和Ku频带的典型值分别为6GHz和14GHz。下行链路，4GHz和12GHz的值是典型值。此处可以填写的范围是1GHz到50GHz

3.7.2.11、Antenna f/D Ratio

输入f / D比值(焦距与天线直径的比值)。这通常是由天线生产厂家提供数据。正馈天线通常在0.3到0.5之间。偏馈天线的f / D可能在0.6到0.7之间。

3.7.2.12、Beam factor

波束因子，这里输入的典型值在0.8到1.0之间。当抛物面反射器的进给从焦点横向移动x度时，所产生的波束摆动(或斜角)通常是与相反方向的x的几分之一度。这部分通常被称为天线的波束位移因子或波束因子，不同的天线设计略有不同。大多数标准抛物面天线的值在0.8到0.85度之间，但是有专门设计用于多馈源的天线可以使波束位移系数接近1.0，这些天线面不仅横向比纵向要长，而且在其表面设计中混合球面和抛物面几何形状。

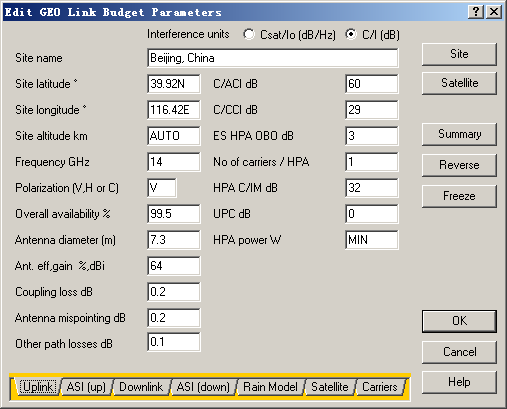

3.7.3、Link Budget(GEO Bent Pipe)

链路预算(同步轨道卫星透明转发)，没填完的表单也可以保存为文件。

3.7.3.1、Overview of Link Budget Calculator

GEO链路预算计算器可以用于全转发器或部分转发器。为了方便使用在modcod标签内添加了DVB-S和DVB-S2X和NS3的选项。

3.7.3.2、Freeze Button

该冻结按钮打开或关闭“冻结空间资源”模式。

该模式锁定链路预算中的符号率、传输功率和所有物理参数，此模式下只允许更改可用性，modcod，Eb / No或Es / No。信息速率(数据速率)由输入变为输出结果。

有关更多详细信息，请参阅：4.5、DVB-S2自适应链路预算

3.7.3.3、Link Reversal Button

链路反转按钮，当您需要还需要反向链路预算时，此切换按钮只是一种节省时间的办法。把一些站点相关参数在表单的上行链路和下行链路之间交换以避免再次输入。以下是交换参数的列表。

站点名称

站点的纬度

站点经度

地点的高度

手动雨衰值(如果指定)

天线直径

耦合损失

天线指向损耗

其他路径损耗

3.7.3.4、Summary Button

摘要按钮用来切换链路预算结果输出显示，默认的详细模式与单页模式切换。

3.7.3.5、Site name

输入卫星地球站的名称
