简介：开关磁阻电机（SRM）是一种基于电磁感应原理工作的电动机，以其简单结构、低成本和高效率广泛应用于工业和电动汽车。SRM的控制模型在Simulink环境下仿真，可以模拟电机运行和控制系统性能。SRM的设计包括定子和转子，无永磁材料，转子上有槽匹配定子极数。控制模型包括电气和机械特性，电气使用三相全桥逆变器，机械用传感器检测位置。PWM和斩波控制是常见的转速和扭矩调节策略。Simulink模型中的关键组件包括电机模型、电流控制器、位置传感器、逆变器模型、系统仿真接口、负载模型和显示记录模块。通过改变仿真参数，优化控制策略，提升SRM的效率和稳定性。开关磁阻电机

1. 开关磁阻电机概述

简介与背景

开关磁阻电机（SRM）是现代电机控制技术中的一个创新点，以其高效率、低成本和简单结构受到广泛关注。SRM的工作原理与传统交流感应电机和直流电机截然不同，这使得它在特定的应用领域中成为一种理想的选择。

SRM的发展与应用

SRM技术自从20世纪80年代初期开始被积极研究，它结合了传统电机和现代功率电子技术的优势。SRM在电动车辆、机器人、工业自动化以及家用电器等多个领域得到了广泛应用。由于其控制策略的灵活性和效率特性，SRM电机在特定应用中表现出了独特的竞争优势。

论文结构概述

本文将逐步深入探讨SRM电机的构造和工作原理，模型仿真以及如何在特定应用场景中优化其性能。通过分析SRM电机的组成和控制策略，我们能够更好地理解如何设计和操作SRM，以满足日益增长的工业和消费市场需求。

2. SRM基本构造与工作原理

2.1 SRM的结构组成

开关磁阻电机（SRM）的结构可以从其两大主要部件——定子和转子来理解。这两种部件的构造特点共同决定了电机的基本物理属性和工作特性。

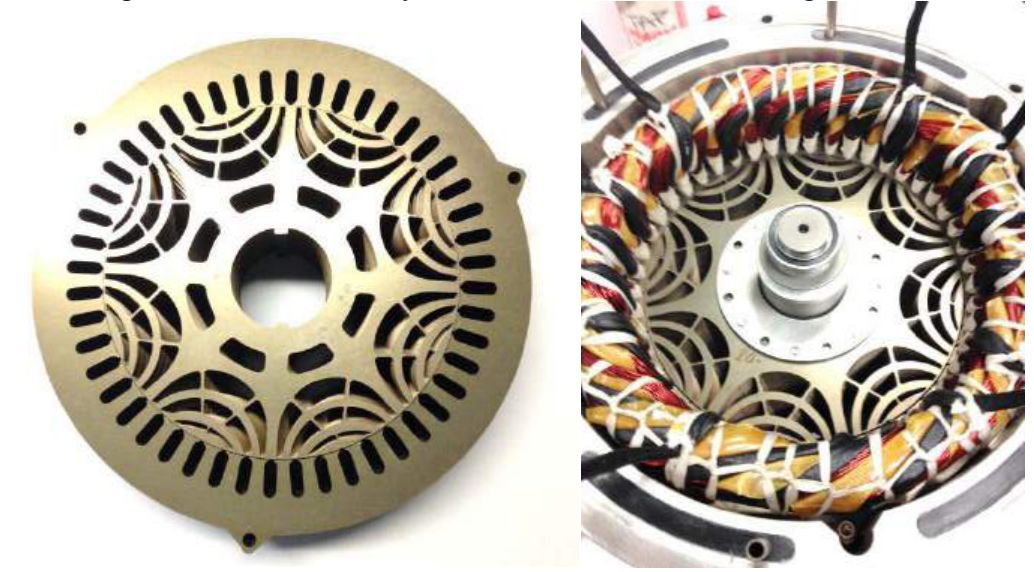

2.1.1 定子与转子的构造特点

开关磁阻电机的定子由一系列的铁心片和绕组组成，形成了多个凸极结构。定子铁心通常采用硅钢片叠压而成，以减少涡流损耗，每个凸极上绕有电感线圈，电感线圈通过交变电流产生磁场。

转子也由硅钢片组成，并且通常为多凸极结构，但其凸极的形状和尺寸与定子不同。转子的设计特点是它的凸极是非磁性的，通常是用机械加工的方式在转子铁心上切割出径向槽以降低转子铁心的磁导率，这增加了转子与定子之间磁阻的非线性变化程度，这在电机运行中起到了关键作用。

2.1.2 励磁绕组与位置传感器的作用

在SRM中，励磁绕组是电机中产生磁通的基本组成部分。当电流流过励磁绕组时，会建立起磁场。SRM通过依次对不同的相绕组施加激励电流来实现旋转运动。由于SRM通常采用多相绕组设计，励磁绕组的布置和控制方式就显得格外重要。

位置传感器用于实时监测转子的位置信息，这对于实现准确的相绕组激励控制至关重要。位置传感器可以是霍尔效应传感器、光电编码器或其他类似技术，它使得控制器能够确定转子的确切位置和速度，进而控制开关的导通和关断，以实现高效运行。

2.2 SRM的工作原理

SRM的工作原理涵盖了从电机启动到能量转换与传递的整个过程，其中涉及多个阶段和复杂的物理现象。

2.2.1 开关磁阻电机的启动过程

SRM的启动过程不同于传统交流电机和直流电机，因为它不需要外部起动装置。SRM在启动时，控制器会按照特定的顺序对相绕组进行施加电流。由于转子初始位置和凸极特性，相绕组会在特定角度范围内产生最小的磁阻，从而吸引转子转动到该位置，之后，控制器会关闭当前相并切换到下一个相，继续这个过程，使转子持续旋转。

2.2.2 能量转换与传递机制

在SRM运行时，能量转换和传递主要通过电流和磁场之间的相互作用实现。当相绕组通过电流时，会建立起磁场，而当转子移动时，由于转子凸极与定子凸极间的磁阻变化，相绕组中的电流和磁场能量会发生转换。

这种转换在SRM中是不连续的，它发生在相绕组的电流从零开始上升到最大值，再到零，然后反向电流开始上升的周期性过程。这一系列过程导致了SRM特有的运行噪音和振动特性，但它也使得SRM在某些应用中能比传统电机具有更高的能效和可靠性。

SRM的运行效率和性能在很大程度上取决于其控制系统的设计和优化，因此理解和分析SRM的工作原理对于提升电机整体性能至关重要。在接下来的章节中，我们将进一步探讨SRM的控制模型仿真，以及如何利用仿真工具进行优化和性能评估。

3. SRM控制模型Simulink仿真

3.1 控制模型的建立

3.1.1 Simulink仿真环境简介

Simulink 是 MATLAB 的一个附加产品，提供了一个交互式的图形环境和定制的库，用于模拟动态系统。它能够通过构建和测试控制策略、固定逻辑和算法，从而加速多域仿真和基于模型的设计的开发。Simulink 支持连续时间、离散时间或混合信号的系统仿真，可以轻易地实现对于复杂系统的多学科仿真，特别是在电机控制模型的开发与测试方面，Simulink 提供了一系列的模块用于模拟电机的电气特性和机械运动，非常适合用于开关磁阻电机（SRM）的仿真。

3.1.2 SRM模型搭建步骤

构建SRM模型的过程可以分为以下步骤：

定义SRM电机的参数，包括定子和转子的尺寸、铁芯材料、绕组配置等。
在Simulink中创建一个新的模型文件，并在其中添加SRM模块。
配置SRM模块的参数，包括额定电压、频率、极对数等，这些参数将直接影响电机的性能。
添加控制器模块，如PWM发生器，用于控制电机的电压和频率。
设定电机的负载，可以通过添加一个恒定的转矩或者随时间变化的转矩来模拟真实工况。
连接好所有的模块，并确保系统的输入输出接口对应正确。
进行初步仿真测试，观察电机的启动和稳态运行情况，并根据需要调整模型参数。

3.2 模型参数设置与验证

3.2.1 参数设置方法与依据

SRM的参数设置需要基于实际电机的电气和机械特性进行，这些参数可以通过实验获得，也可以通过制造商提供的数据手册获取。主要参数包括：

绕组电阻（ R ）和电感（ L ） ：这些参数影响到电机的电流特性，需根据实际电机测试获得。
磁动势与电流（ If ）和位置（ θ ）的关系 ：磁动势曲线是SRM设计中的核心，它决定了电机在不同位置的磁动势和相电流的关系，通常需要通过有限元分析软件获得。
惯性矩和摩擦系数 ：这些参数决定了电机的机械动态响应。

参数的设置要保证模型能够尽可能贴近实际电机，以保证仿真结果的准确性。

3.2.2 模型仿真与结果分析

模型搭建完成后，运行仿真，观察电机的响应。仿真结果通常包括：

相电流波形：与预期的波形进行比较，评估电流的控制效果。
转速与转矩波形：分析电机在启动、加速、稳态运行等阶段的性能。
能量消耗：分析电机在各个阶段的能效表现，优化控制策略以提升效率。

结果分析需从多个角度进行，包括电机的动态响应、稳定性以及效率等。对于模型仿真中发现的问题，可能需要回到参数设置环节进行调整和优化，以满足设计要求。

% 示例代码：Simulink仿真模型中三相全桥逆变器模块的参数设置
% 注意：以下代码仅为示例，实际Simulink仿真通过图形化界面操作
% 定义逆变器的参数，如开关频率、DC电源电压等
inverter_params = struct();
inverter_params.fsw = 10e3; % 开关频率10kHz
inverter_params.Vdc = 300; % DC电源电压300V

% 在Simulink模型中进行参数设置
% 例如，使用set_param函数来调整参数
set_param('SRM_Simulink_Model/ThreePhaseInverter', ...
    'SwitchingFrequency', num2str(inverter_params.fsw), ...
    'DCLinkVoltage', num2str(inverter_params.Vdc));

参数的设置对于模型的仿真精度至关重要。如上代码块所示，通过定义一个结构体来设置三相全桥逆变器的参数，并在Simulink模型中进行具体设置。这种参数设置需要在模型的仿真开始前完成，以确保仿真的准确性。在分析仿真结果时，需要结合电机学和电力电子学的专业知识，对结果进行深入的解读和分析。

4. 三相全桥逆变器驱动机制

4.1 三相全桥逆变器的工作原理

三相全桥逆变器是一种常用于开关磁阻电机（SRM）的电力电子变换装置，它可以将直流电源转换为幅值和频率可调的三相交流电源。

4.1.1 逆变器的基本组成

逆变器主要由直流电源、开关元件（如IGBT或MOSFET）、直流母线电容器、滤波电路以及驱动和控制电路组成。在SRM应用中，逆变器的开关元件由控制器的逻辑信号驱动，按照一定的时序进行开关动作。

4.1.2 逆变器的驱动信号产生

驱动信号通常由控制单元产生，该单元负责生成脉宽调制（PWM）波形。PWM信号的频率和占空比根据电机控制策略进行调节，以实现对SRM电流动态调节的目的。逆变器的六个开关元件按一定顺序导通，形成三相对称的输出电压，推动SRM转动。

4.2 逆变器与SRM的协同工作

逆变器在SRM驱动中的作用不可忽视，它能够有效地控制电机的运转。

4.2.1 驱动电路的设计要点

设计三相全桥逆变器电路时，需要重点考虑以下几点：

开关元件的选择：应考虑其耐压、电流容量和开关速度等参数。
驱动电路的设计：确保开关元件能够快速准确地响应控制信号。
电路保护措施：如过电压、过电流及过热保护，以防止电路损坏。

4.2.2 逆变器在SRM驱动中的作用

逆变器的作用可以总结为以下几点：

提供适当的电压和电流：逆变器提供的三相交流电须满足SRM的运行需求。
动态调节输出：通过调整PWM信号来动态调节SRM的电流动态和转矩特性。
高效能量转换：合理设计的逆变器能将电能高效转换为机械能。

接下来，我们通过具体的代码实现来深入理解逆变器在SRM驱动中的应用。

% 假设我们使用MATLAB/Simulink环境进行逆变器设计与仿真
% 以下代码块展示如何生成一个简单的PWM信号

% 设置PWM参数
PWM_frequency = 20000; % PWM频率20kHz
PWM_duty_cycle = 50;   % 占空比50%

% 生成PWM信号
t = 0:1e-7:1e-3; % 时间向量
PWM_signal = pwm_generator(t, PWM_frequency, PWM_duty_cycle);

% pwm_generator是一个假设的函数，用于模拟PWM信号的生成过程
% 它的参数包括时间向量t，PWM信号的频率以及占空比
% 在实际应用中，我们通常使用Simulink自带的PWM发生器模块进行设置

% 绘制PWM信号
figure;
plot(t, PWM_signal);
xlabel('Time (s)');
ylabel('Amplitude');
title('Generated PWM Signal');

% PWM信号的生成代码块展示了如何设置PWM信号的频率和占空比。
% 这一过程是实现逆变器驱动信号产生的重要步骤。

以上代码段展示了逆变器生成PWM信号的基础。在实际的SRM控制策略中，控制器会根据电机的运行状态来实时调整PWM信号的参数，以达到最佳的驱动效果。下面的mermaid流程图展示了SRM驱动中逆变器与控制系统的协同工作过程。

graph LR
    A[控制器] -->|生成PWM信号| B[逆变器]
    B -->|转换电能| C[SRM]
    C -->|转子位置与电流反馈| A

通过上述流程图，我们可以清晰地看到SRM驱动系统中的逆变器如何根据控制器指令输出相应频率和占空比的PWM信号，并将电能有效转换以驱动SRM转动。同时，SRM的运行状态信息也被反馈回控制器，以实现闭环控制。

本章节以三相全桥逆变器的工作原理和其在SRM驱动机制中的作用为核心，介绍了逆变器的基本组成，驱动信号的产生以及协同工作的细节。通过MATLAB/Simulink仿真环境的代码实例和流程图，我们进一步理解了逆变器与SRM之间相辅相成的关系，并展示了如何通过PWM信号控制SRM。

5. 转子位置和速度检测方法

5.1 转子位置检测技术

转子位置检测是实现开关磁阻电机高性能控制的关键技术之一。对于SRM而言，准确地检测转子的位置对于实现精确的电流控制和优化电机性能至关重要。

5.1.1 传感器类型与工作原理

在SRM控制系统中，通常采用的是非接触式的传感器，如霍尔效应传感器、光电传感器等。霍尔传感器能够检测磁场的变化，而由于SRM的转子通常由磁性材料构成，在其旋转过程中会产生磁场的变化，霍尔传感器便是基于这种原理实现转子位置的检测。

另一个常见的传感器是光电传感器，它利用光电效应，通过转子上特定位置的光遮挡来确定转子的相对位置。传感器的光敏元件会检测是否有光束被遮挡，从而输出一个电信号，这个信号随后可以被用来确定转子的位置。

5.1.2 位置检测的准确性分析

转子位置检测的准确性直接影响到SRM的控制性能。位置检测的误差会导致电机启动和运行时的不稳定，影响转矩输出，降低能效。

为了确保位置检测的准确性，设计者需要考虑诸多因素，包括传感器的安装精度、电路的噪声干扰以及信号的处理算法等。在实际应用中，通常会对检测信号进行滤波处理，以消除干扰和噪声。

5.2 转子速度的测量与控制

转子速度的准确测量对于SRM的动态性能同样重要。它不仅可以用于电机速度控制，还可以作为反馈信息来优化电机控制策略。

5.2.1 速度测量的方法和精度

转子速度的测量有多种方法，例如通过测量转子位置随时间的变化来计算转速，或者使用测速发电机直接输出与转速成比例的电压信号。对于SRM而言，更常用的是基于位置传感器信号进行速度计算的方法。

为了提高速度测量的精度，可以在软件中实现高级的算法，例如卡尔曼滤波器，以减少噪声干扰并提高测量的准确性。此外，硬件的更新换代也能带来更好的测量效果。

5.2.2 速度反馈对SRM性能的影响

速度反馈作为闭环控制系统中的重要环节，对于提高SRM的性能起到了关键作用。通过速度反馈，控制器能够实时调整驱动信号，使电机快速响应负载变化，保证电机转速的稳定。

在实际应用中，转子速度的反馈信息通常与电流控制相结合，通过调整电流的相位和大小，实现对电机速度的精确控制。这种控制策略对提高电机的启动性能和动态响应能力非常有效。

flowchart LR
    A[转子位置检测] -->|信息| B[转子速度计算]
    B -->|速度反馈信号| C[控制器调整]
    C -->|输出| D[驱动信号优化]
    D -->|控制| E[SRM电机]
    E -->|转子速度变化| B

在上述流程图中，转子位置检测与转子速度的计算相互作用，形成闭环控制。这种控制结构对电机运行的稳定性和动态性能有显著的正面影响。

综上所述，本章节详细介绍了转子位置和速度检测的常用技术，分析了传感器类型和工作原理，并探讨了速度测量方法及其对SRM性能的影响。通过了解这些关键因素，可以更好地优化SRM的控制策略，进而提升整个系统的效率和响应速度。

6. 控制策略：相电流控制与转子位置控制

6.1 相电流的控制策略

6.1.1 相电流的闭环控制方法

在开关磁阻电机（SRM）的控制策略中，相电流的闭环控制是保证电机正常运行的关键环节。闭环控制方法涉及实时监测相电流值，并将其与设定的参考值进行比较。通过比较产生的误差信号，控制器可以实时调节电机的电压和相电流，确保电机工作在最佳状态。

闭环控制可以通过比例-积分-微分（PID）控制器来实现，PID控制器由比例（P）、积分（I）和微分（D）三个环节组成。比例环节对当前误差进行调整，积分环节对过去的误差进行累计并响应，而微分环节则对未来误差变化趋势进行预测和抑制。通过对这些环节的系数进行调整，可以使得系统达到期望的动态响应和稳定性。

% PID 控制器示例代码
Kp = 10;  % 比例增益
Ki = 0.05;  % 积分增益
Kd = 1;  % 微分增益

% 电机相电流设定值与实际值
setpoint = 5; % 设定的电流值（单位：安培）
actual_current = 3; % 实际的电流值（单位：安培）

% 计算误差
error = setpoint - actual_current;

% 计算PID输出
P = Kp * error;
I = Ki * error; % 注意：这里仅为示例，实际应用中需要一个积分项的累加过程
D = Kd * (error - last_error); % last_error为上一次的误差值

% 总的控制器输出
output = P + I + D;

% 更新误差值，为下一次迭代做准备
last_error = error;

通过上述代码，我们可以看到PID控制器的基本结构和工作原理。实际应用中，这些参数需要通过系统的调试和优化来获得最佳性能。

6.1.2 相电流控制对电机性能的影响

相电流控制策略对SRM的性能有着直接的影响。在电机启动和运行过程中，适当的相电流控制可以减少电流波动，提高电机运行效率，降低热量产生，从而减少能量损耗并延长电机的使用寿命。

通过使用PID控制策略，可以实现对电流的快速响应，使电机在不同的工作条件下都能保持稳定运行。对于SRM而言，由于其特殊的非线性特性和磁饱和效应，电流控制显得尤为重要。良好的电流控制策略能够确保电机在不同负载和速度下都能提供恒定的输出转矩。

% 电机启动过程中相电流变化示例
% 假设电机在启动时负载逐渐增加
time = 0:0.01:2;  % 时间向量
load_torque = [0 5];  % 启动过程中的负载转矩变化（单位：牛顿米）

% 计算不同负载下的电流变化
current_response = zeros(size(time));  % 初始化电流响应数组
for i = 1:length(time)
    current_response(i) = pid_control(load_torque(i));
end

% 绘制电流响应曲线
plot(time, current_response);
xlabel('Time (s)');
ylabel('Current (A)');
title('SRM Current Response during Startup');

在上述示例中，我们模拟了SRM启动过程中，随着负载增加，相电流的变化情况。通过合理的电流控制策略，我们可以看到电流随负载变化的响应曲线。这样的分析对于理解和设计相电流控制策略有着重要意义。

6.2 转子位置控制的策略与实施

6.2.1 转子位置控制的原理

转子位置控制是SRM控制中的另一个关键环节。精确的转子位置信息对于SRM的启动、运行和转矩输出至关重要。转子位置控制通常依赖于位置传感器提供的反馈信号，这些信号被用来确定最佳的开关时刻和能量供给。

在SRM中，转子位置传感器通常是霍尔效应传感器，它们能够在特定的位置提供高电平信号。通过分析这些信号，控制器能够确定转子的位置和相应的最佳开关时间点。精确的转子位置控制能够提高SRM的运行效率，降低噪声，增强电机的动态响应能力。

graph LR
    A[转子位置传感器] -->|反馈信号| B[控制器]
    B -->|解析位置信息| C[逆变器]
    C -->|开关信号| D[SRM定子绕组]
    D -->|产生电磁转矩| E[转子]
    E -->|反馈转子位置| A

通过上述的mermaid流程图，我们可以看到转子位置控制的整个流程。从传感器到控制器，再到逆变器和定子绕组，最终通过产生电磁转矩来驱动转子运动，形成闭环反馈控制。

6.2.2 实现精确转子位置控制的方法

为了实现精确的转子位置控制，需要采用一系列高级控制算法和硬件支持。首先，硬件上要求位置传感器具有高精度和快速响应的特性。其次，在软件方面，需要使用先进的算法来解析位置信号，并实现复杂的控制策略。

一种常用的方法是采用模糊逻辑控制器（FLC），该控制器可以处理不确定和非线性的系统。通过模糊逻辑，控制器可以基于经验规则来调整开关时刻，实现对转子位置的精确控制。

此外，现代控制策略，如自适应控制和预测控制，也在SRM的转子位置控制中得到了应用。这些控制策略能够实时调整控制参数，以适应电机运行中的各种变化，实现更优的控制性能。

% 模糊逻辑控制器示例代码
% 假设有一个简单的模糊控制器，用于调整SRM的开关时刻
% 定义输入输出变量及其范围
position_error = [-10:1:10];  % 转子位置误差范围（单位：度）
duty_cycle = [0:1:100];  % 逆变器占空比范围

% 定义模糊集合
position_error_fuzzy = [***];
duty_cycle_fuzzy = [*.***.***.***.***.***.***.***.8 0.9 1];

% 定义模糊规则
rules = ["if position_error is very_low then duty_cycle is very_low"
         "if position_error is low then duty_cycle is low"
         "if position_error is medium then duty_cycle is medium"
         "if position_error is high then duty_cycle is high"
         "if position_error is very_high then duty_cycle is very_high"];

% 应用模糊逻辑控制器并计算输出
output_duty_cycle = fuzzy_control(position_error, duty_cycle, rules);

% 绘制模糊控制器的输入输出关系
plot(position_error, output_duty_cycle);
xlabel('Position Error (degrees)');
ylabel('Output Duty Cycle (%)');
title('SRM Fuzzy Logic Controller Output');

在这个示例代码中，我们定义了一个简单的模糊逻辑控制器，用于调整SRM的开关时刻。通过模糊集合和规则定义，控制器可以根据转子位置误差来调整逆变器的占空比，从而实现精确的转子位置控制。这样的方法能够在不精确的条件下提供鲁棒的控制效果。

7. Simulink模型关键组件解析

7.1 关键组件的功能与作用

7.1.1 电源、逆变器和驱动器的模拟

在Simulink中，电源、逆变器和驱动器的模拟对于SRM的仿真至关重要。电源部分通常由一个简单的直流电源模块来实现，它为整个驱动电路提供初始的能源。逆变器模块用于将直流电转换为交流电，以便与SRM的运行频率相匹配。在Simulink中，逆变器可以用PWM（脉宽调制）模块来模拟，这允许控制电机的电压和频率。

驱动器的作用是接收控制信号并驱动逆变器的开关元件。在Simulink中，可以使用逻辑门和开关模块来模拟驱动器的响应，这些模块根据控制算法的输出来改变开关状态，从而控制电机的运行。
