什么是Luci呢？先直观的感受一下，打开web浏览器，输入R2的网关地址，然后出现了一个web登录界面，这个就是Openwrt Luci的应用。

那么到底什么是Luci呢？在这里我先给大家一个公式：Luci = lua + uci，然后接下来我针对这个公式去讲解什么是Luci。

首先简单介绍一下什么是lua和uci；lua是一门编程语言，在后面你会看到它长什么样子，uci(Unified Configuration Interface)是Openwrt的配置框架。

那么到这里能不能大致猜到Luci是什么了？没错，Luci就是这两者的结合，简单理解就是基于lua语言去实现配置Openwrt。

我们再回过头来看这个web界面，是不是感觉和家里路由器的配置web界面很相近呀，细心一点看，会看到路径除了IP地址外，还有"/cgi-bin/luci"，这里留个伏笔，后面我们会讲到为什么是这个路径。

那么接下来我们就来看luci的基本用法，以及工作原理，让大家对Luci有一个初步的认识。

初识Luci

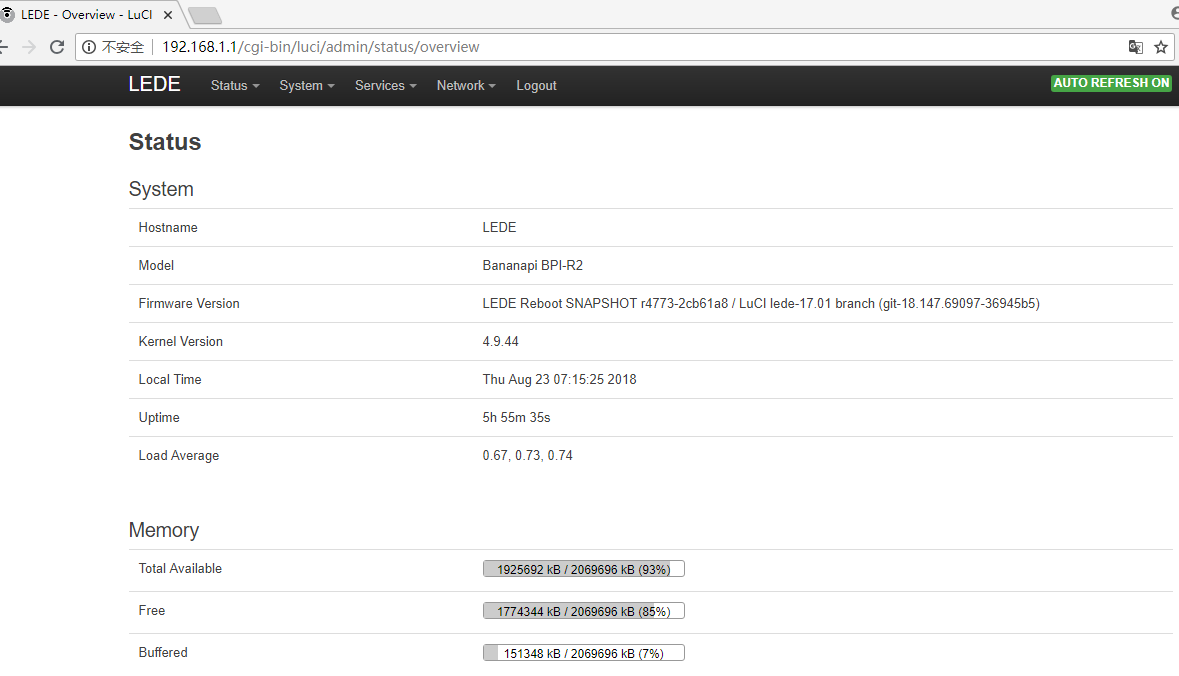

输入账号密码(一般默认是root，root)登录页面，登录后的界面类似于这样：

从页面上可以看到我们设备的固件、内核版本以及内存等相关信息。

点击Status => Routes，我们可以看到设备上的路由信息：

更多的Luci界面的配置细节，我在这里就不过多阐述，后续结合代码的时候再来看部分Luci的配置，接下来我们来看一下Luci的工作原理。

回到第一个问题，我们在浏览器里输入网关地址“192.168.1.1”，但是为什么Luci的路径是“http://192.168.1.1/cgi-bin/luci”，那么当我们在web输入网关地址后，页面是在哪里被调用的呢？在这里我们就要引入一个概念uhttpd，那么这个uhttpd是个什么东东呢？

uhttpd是一个轻量级的web服务器，由于其可以和Openwrt的配置框架UCI结合到一起，因此默认被用于OpenWrt的Web管理接口LuCI。

我们都知道，网站都是被部署在一台台服务器，PC等设备上的，我们的设备访问网站时，先是通过网络访问到部署这个网站的服务器，然后服务器的web服务再返回页面给我们；也就是说如果服务器没有web服务，我们是访问不了网页的哦。

接下来我们来看一下uhttpd的UCI配置

root@LEDE:/# cat /etc/config/uhttpd

config uhttpd'main'list listen_http'0.0.0.0:80'　　　　#http协议IPV4的监听端口80list listen_http'[::]:80'　　　　　　#http协议IPV6的监听端口为443list listen_https'0.0.0.0:443'list listen_https'[::]:443'option redirect_https'1'option home'/www'　　　　　　　　　#指定根路径option rfc1918_filter'1'option max_requests'3' #最大请求数option max_connections'100' #最大TCP连接数option cert'/etc/uhttpd.crt' #HTTPS连接的证书路径option key'/etc/uhttpd.key' #HTTPS连接的私钥路径option cgi_prefix'/cgi-bin' #cgi脚本的路径，这个路径又是home的相对路径，即/www/cgi-binoption lua_prefix'/luci' #lua解释器路径，这个路径又是home的相对路径，即/www/lucioption lua_handler'/usr/lib/lua/luci/sgi/uhttpd.lua' #lua runtime初始化的路径option script_timeout'60'option network_timeout'30'option http_keepalive'20'option tcp_keepalive'1'option ubus_prefix'/ubus'config cert'defaults'option days'730'option bits'2048'option country'ZZ'option state'Somewhere'option location'Unknown'option commonname'LEDE'

当然我们也可以通过uci的命令去查看：

root@LEDE:/www/cgi-bin# uci show uhttpd

uhttpd.main=uhttpd

uhttpd.main.listen_http='0.0.0.0:80' '[::]:80'uhttpd.main.listen_https='0.0.0.0:443' '[::]:443'uhttpd.main.redirect_https='1'uhttpd.main.home='/www'uhttpd.main.rfc1918_filter='1'uhttpd.main.max_requests='3'uhttpd.main.max_connections='100'uhttpd.main.cert='/etc/uhttpd.crt'uhttpd.main.key='/etc/uhttpd.key'uhttpd.main.cgi_prefix='/cgi-bin'uhttpd.main.lua_prefix='/luci'uhttpd.main.lua_handler='/usr/lib/lua/luci/sgi/uhttpd.lua'uhttpd.main.script_timeout='60'uhttpd.main.network_timeout='30'uhttpd.main.http_keepalive='20'uhttpd.main.tcp_keepalive='1'uhttpd.main.ubus_prefix='/ubus'uhttpd.defaults=cert

uhttpd.defaults.days='730'uhttpd.defaults.bits='2048'uhttpd.defaults.country='ZZ'uhttpd.defaults.state='Somewhere'uhttpd.defaults.location='Unknown'uhttpd.defaults.commonname='LEDE'

细看一下，是不是和"/etc/config/uhttpd"里面的uhttpd的配置是一样的，没错，现在我们已经接触到Openwrt的UCI框架了。

实际上Openwrt里面的所有配置都是在"/etc/config"目录下，我们看一下有哪些配置：

root@LEDE:/etc/config# lsaria2 firewall luci network sysstat uhttpd

dhcp hd-idle mtkhnat qos system wireless

dropbear kdump mwan3 rpcd ucitrack

这些配置就构成了整个Openwrt的配置，而管理这些配置的框架正是UCI，我们可以简单去理解，就是UCI = /etc/config/，这样的好处就是方便统一配置，不过你配置什么，只管去"/etc/config"目录下找对应需要配置的服务就好了，而且都是使用uci的方式，十分方便；相比Ubuntu等Linux其它衍生系统的配置文件来讲是要方便和简单很多，后面讲Ubuntu系统的时候，大家就能感受到。

到这里大家应该对UCI有一个初步的认识了，接下来我们通过继续看uhttpd的那个问题，去认识lua语言，然后让大家更加理解 Luci = lua + uci 这个公式。

由上面uhttpd的配置来看，当我们通过web的方式访问R2时，uhttpd会导向"/www"的路径，那么我们来看看R2上的"/www"里面有什么。

root@LEDE:/www# ls/cgi-bin index.html /luci-static

root@LEDE:/www# catindex.html<?xml version="1.0" encoding="utf-8"?>

LuCI - Lua Configuration Interface

root@LEDE:/www#

能看到，"/www"路径下面有个index.html，同时打印出“index.html”的内容，可以看到这个内容“href="/cgi-bin/luci”，原来是这里把网关导向了“/cgi-bin/luci”；那么我们再来看看这个路径里面又有什么？

root@LEDE:/www/cgi-bin# ls #这里有个luci的脚本luci

root@LEDE:/www/cgi-bin# catluci #打印luci这个脚本的内容，可以看到这个脚本里的内容就是lua语言写的

#!/usr/bin/lua

require"luci.cacheloader"require"luci.sgi.cgi"luci.dispatcher.indexcache= "/tmp/luci-indexcache"luci.sgi.cgi.run()

这个路径下面放着一个lua的脚本，脚本里面调用了这个接口“luci.sgi.cgi.run()”，那么这个接口执行的函数在哪里呢，在这里：

root@LEDE:/usr/lib/lua/luci/sgi# lscgi.lua uhttpd.lua

root@LEDE:/usr/lib/lua/luci/sgi# catcgi.lua-- Copyright 2008 Steven Barth

-- Licensed to the public under the Apache License 2.0.***************

functionrun()

local r=luci.http.Request(

luci.sys.getenv(),

limitsource(io.stdin, tonumber(luci.sys.getenv("CONTENT_LENGTH"))),

ltn12.sink.file(io.stderr)

)

local x=coroutine.create(luci.dispatcher.httpdispatch)

local hcache= ""local active= true

while coroutine.status(x) ~= "dead" dolocal res,id, data1, data2 =coroutine.resume(x, r)if not res thenprint("Status: 500 Internal Server Error")

print("Content-Type: text/plain\n")

print(id)

break;

endif active then

if id == 1 thenio.write("Status:" .. tostring(data1) .. " " .. data2 .. "\r\n")

elseifid == 2 thenhcache= hcache .. data1 .. ":" .. data2 .. "\r\n"elseifid == 3 thenio.write(hcache)

io.write("\r\n")

elseifid == 4 thenio.write(tostring(data1 or ""))

elseifid == 5 thenio.flush()

io.close()

active= falseelseifid == 6 thendata1:copyz(nixio.stdout, data2)

data1:close()

end

end

end

end

run()函数就在cgi.lua里面；现在我们可以初步了解到，lua语言就是这样被Luci使用的。

那么我们再整体看一下整个访问流程：web(输入网关地址)==> uhttpd调用"/www/index.html" ==> index.html重定向到"/cgi-bin/luci" ==> luci被启动。讲到这里可能大家对Luci有一个初步的认识了，由于Luci涉及lua语言，这门语言不像Java，C普及率那么高，我这里暂时也点到为止，更多Luci的知识后续有时间我会继续和大家一起研究。

Luci Github：https://github.com/openwrt/luci
