显卡 电压测试软件,自己动手做！教您如何测量显卡电压！

[中关村湖南IT网报道]自DIY以来，超频从未停止. 毕竟，许喜欢DIY并喜欢这个动手过程. 但是随着DIY的成熟，许多支持工具和软件的完整性使得在很多情况下您都不必自己做. 例如，要确定图形卡的特定电压，基本上可以从系统或BIOS中观察它.

这确实是最简单和实用的方法，但是有些人不确定，系统识别的电压是否准确？今天，我们将做自己的DIY并实际测量图形卡的电压.

我们将手动测量HD6850的核心电压

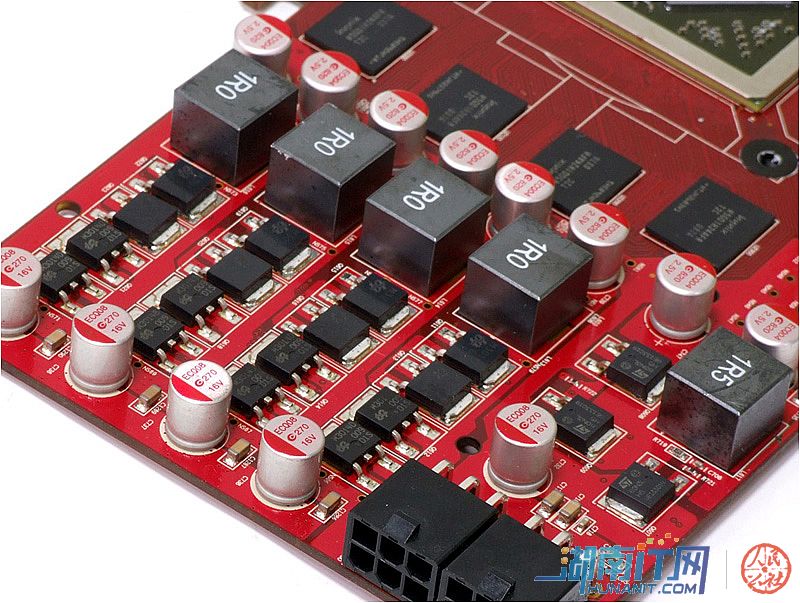

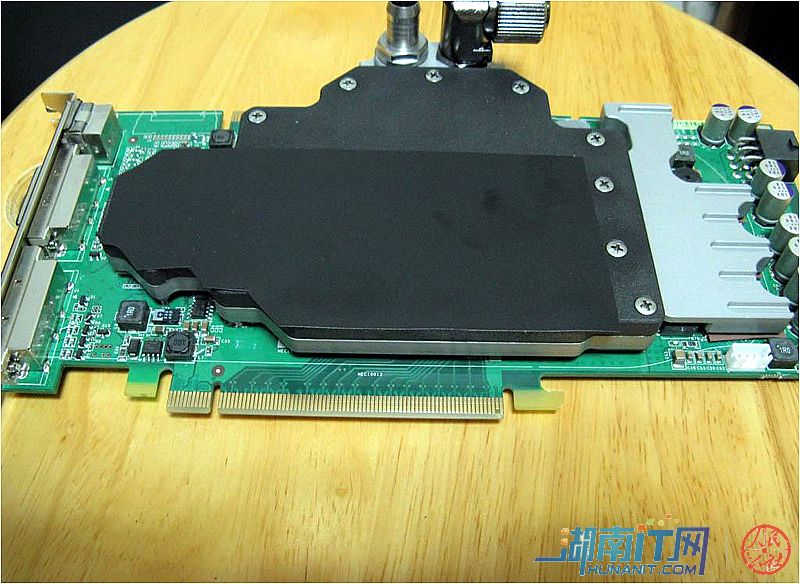

在4 + 1相电源中，只需测量核心电源中的MOS管电压

如果要测试核心电压，这并不困难，只需测试图形卡的核心电源电压. 今天，我们使用Promise 2 HD6850 DDR5白金版来测试实际电压，并在整个图形卡中使用核心/视频内存4 + 1相电源，其中核心4等于其中任何MOS管的电压核心电压.

◎测量前准备简单

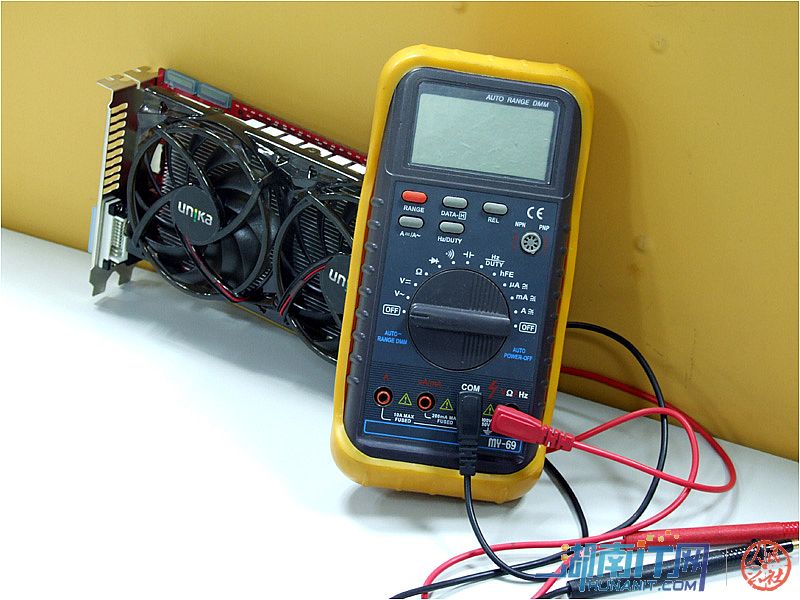

由于可以通过这种方式测量显卡的功耗，因此我们尝试测量各个部件的电压和电流值. 这需要一个必不可少的工具-万用表.

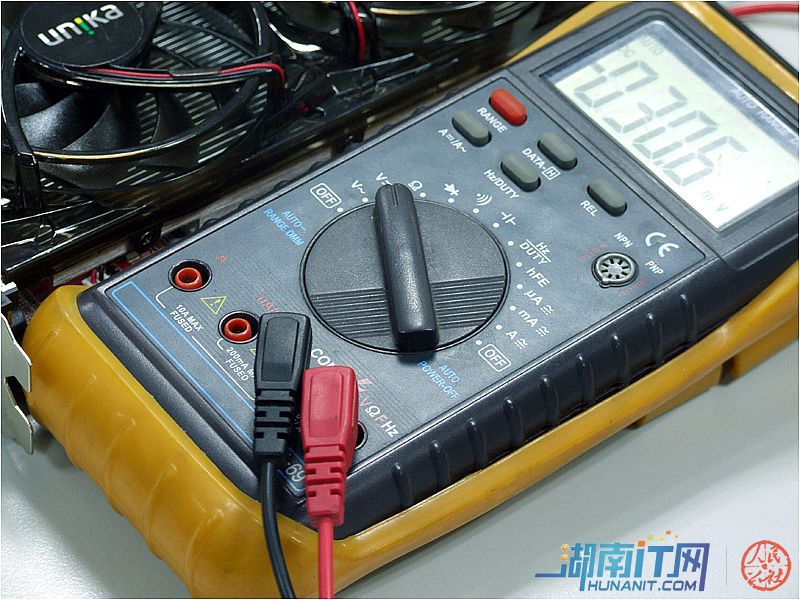

在使用万用表之前，我们需要进行机械调零以最小化误差.

测试电压时，将万用表调整到相应的档位，并将探头连接到相应的单元插孔.

◎如何使用万用表测量

首先，让我们了解如何使用万用表进行测量. 首先，黑色笔尖此时应代表接地线，这可以通过触摸图形卡文件来实现.

另一方面，红笔尖应该接触要测试的组件的输入引脚.

实际测试数据将显示在万用表上.

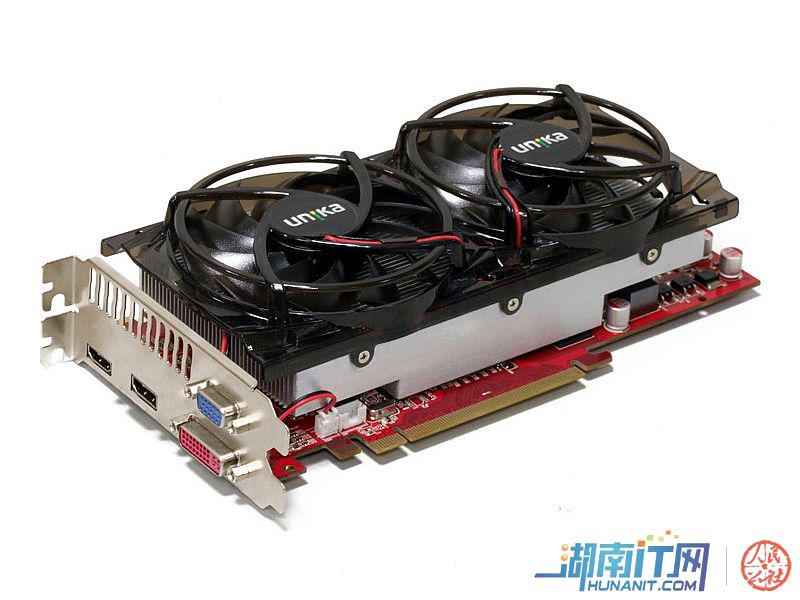

◎Promise 2 HD6850 DDR5铂金版的实测核心工作电压

最后，让我们以Unisensitive Promise 2 HD6850 DDR5白金版为例，看看如何测试其输入电压. 要测试电源部分的电压，实际上只需要测量MOS管上的电压即可. 但是它分为两部分: 核电源和视频存储器电源，因此让我们实际测量核心部分的电压.

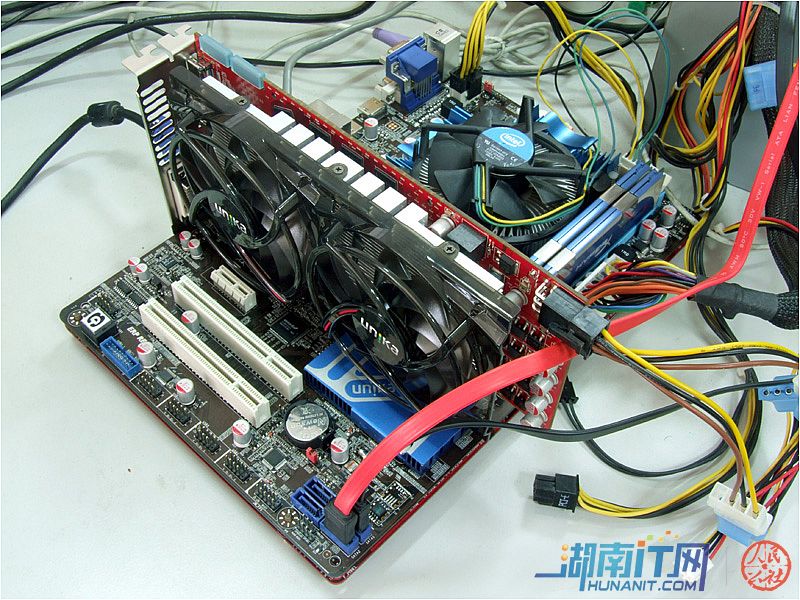

由UNIKA Promise 2 HD6850 DDR5白金版和Sniper AK61-Ultra3组成的原理图平台.

将黑色笔尖连接到图形卡的挡块以指示接地，同时红色笔尖接触MOS管的接入角. 此时，请注意不要将两个角并联连接，否则MOS管将被烧坏.

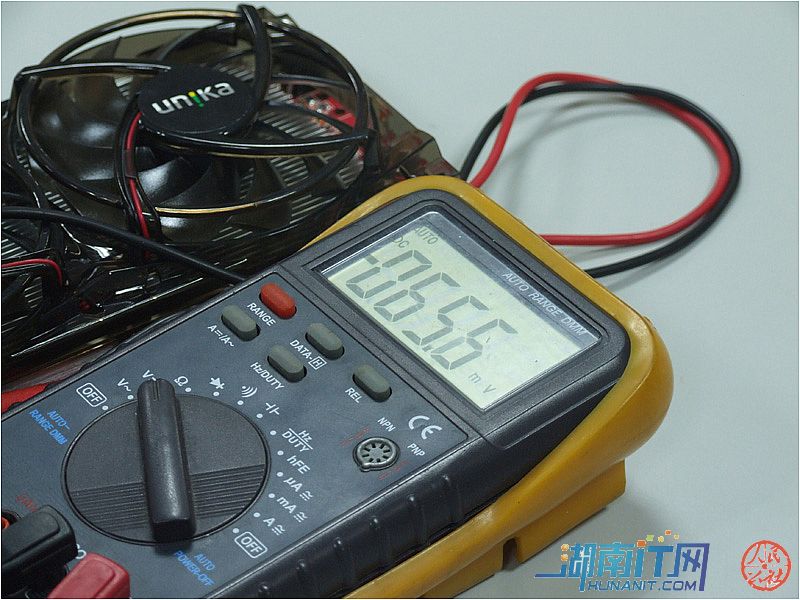

通过实际测试，我们可以观察到UNIKA Promise 2 HD6850 DDR5白金版在1.134V的3DMark电压下运行.

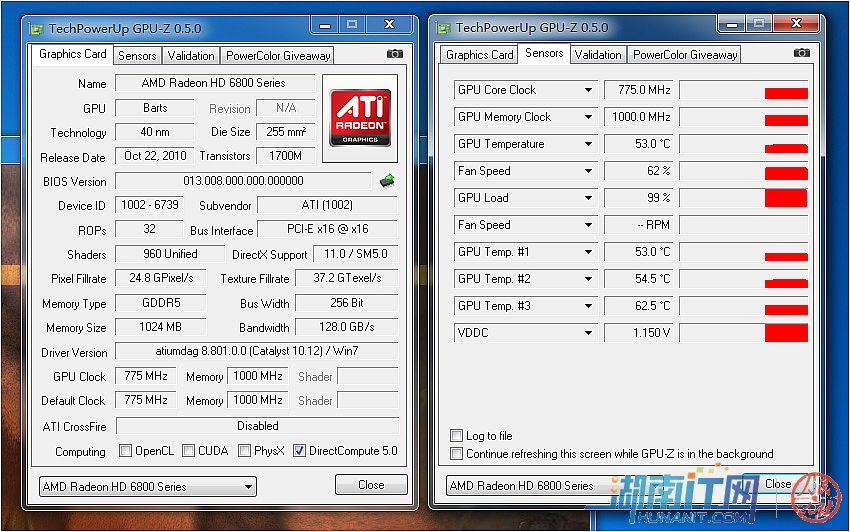

在系统中同步看到，Promise 2 HD6850 DDR5白金版的电压为1.15V

当然，如果要完全测量图形卡的功耗，还需要测量电源部件的输入电流，并计算实际功耗，但是测试方法不同. 通过实际的电压测试，它非常接近系统识别电压.
