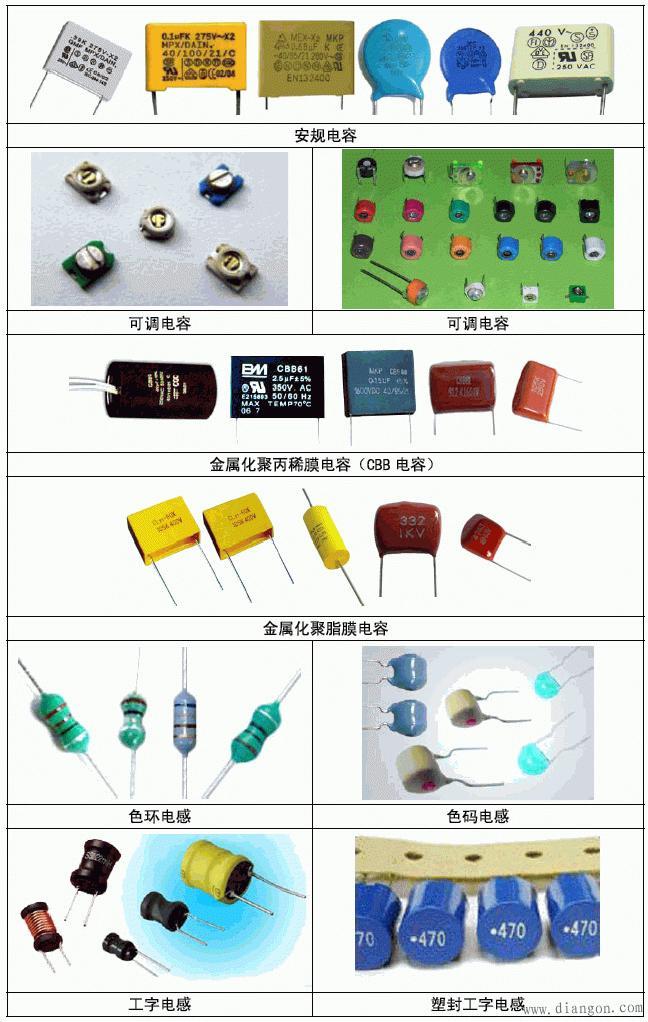

电子元器件-常用电子元器件基础知识大全

一、电阻器（R）
简称电阻，是指具有一定技术性能的在电路中专起电阻作用的元件，可用来调节电路中的电流和电压，或者作为电路中的负载。1、电阻的参数：
a、 阻值：指电阻的数值大小。0Ω—几百MΩ
b、 耗散功率：指电阻长期工作时所能承受（消耗）的最大功率。2、电阻的材料：
电阻常用的材料有碳膜、金属膜、金属氧化膜、线绕、水泥（陶瓷）线绕半导体等材料。3、电阻的类型：①固定电阻：指电阻值固定不变的电阻②微调电阻：指电阻值可以微调的电阻③可调电阻：俗称电位器，指电阻值连续可调的电阻④热敏电阻：指电阻值随着温度变化而变化的电阻
a、 正温度系数热敏电阻：指电阻值随温度升高而增大的电阻（PTC）
b、 负温度系数热敏电阻：指电阻值随温度升高而减小的电阻⑤压敏电阻：指电阻值随着电压的变化而变化的电阻。⑥湿敏电阻：指电阻值随着温度变化而变化的电阻⑦光敏电阻：指电阻值随着温度变化而变化的电阻⑧电阻的功率表示法：一般大功率（3W以上）电阻均在电阻外壳上标明其功率值，如：3W、5W、7W、10W、20W、30W等，而小功率（3W以下）则部分标明功率，（如：3W、2W、1W、等），不标明功率的则多为功率1W以下的小功率电阻，对于实际使用中，可用功率大的电阻代替功率小的电阻，反之则不能代替，若没有知道电阻功率大小时，在实际应用中可用电阻体积相同或稍大的来代替。5、电阻的阻值表示方法：
①直接标明电阻的数值和单位，如：1.5 Ω 、160Ω 、1Ω 等。
②直接标明电阻的数值而把单位“Ω ”省去，如：100即100Ω 、1 即1Ω 、22M即22MΩ。
③用几X几表示几点几Ω ，如：4Ω7、9Ω1即为9.1Ω 、8M2即8.2MΩ 等。
有些用几R几 代表几点几Ω ,如:1R5即1.5Ω 、3R9即3.9Ω 等。
④电阻值后面有其它英文字母（如：J、K、M等）或罗马数字（Ⅰ、Ⅱ、Ⅲ）或正负百分之几（如：±5%，±10%，±20%）的则表示该电阻的误差等级。
⑤数码表示方法（片状电阻及部分微调电阻和电位器用此法）
用三位数字表示，第一、二位表示有效数，第三位数表示倍乘数（1为101 ，2为 102 ，3为 103 ，4为104 ，……8为 108 ，但9为 100 ）把有效数乘以倍乘数即电阻值。（单位：Ω）⑥色环表示法：

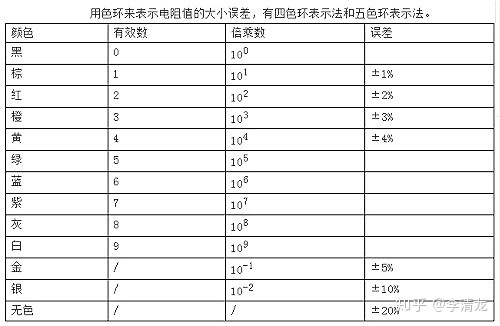

6、色环电阻
用色环表示电阻和误差的电阻叫色环电阻①四色环电阻（为普通电阻，应用最多 ）
第一、二色环表示有效数，第三色环表示倍乘数，第四色环表示误差，（注：此色环多为金，银色或其他色环远些）把有效数乘以倍乘数，即为该电阻的电阻值（单位为Ω ）
▲由于电阻值有制造误差，万用表有测量误差，人的眼力也有误差，故用万用表测量电阻值时有一定的误差是允许的，误差在 以内均视为正常。
▲用高阻档（RX10K档或1K档）测试大阻值（几十KΩ以上）的电阻时，而导致读数明显变小测量误差增大。
▲对于四色环电阻：前面再个色环表示有效数，即为该电阻数值的前两位，而倍乘数即为阻值的倍数，故把前两位色环的有效数照读（写）下来，再乘以倍乘数即其电阻值。
▲练习时可把色环电阻的阻值根据色环读数出来，再用万用表电阻档测试，若测试值与自己读出值基本相同（误差 ），则你看色环基本准确，若测量值与读出值相差太大，则可能某些色环的颜色看错，应该重新再测试再看，直至准确为止。
▲阻值小要用低阻档（X10或X1）测试而阻值大要用高阻档（X10K或X1K）测试，阻值不大不小（中等）可用中阻档位（如：X1K、X100、X10等）测试，但表针指在接近刻度中向左右位置，此时，不但容易看清读数而且读数最准确。
▲快速读出四色环电阻

第三色环	电阻值	例	第三色环	电阻值	例
银	零点几	棕灰银金	红	几点几K	绿棕红金
金	几点几	红红金金	橙	几十几 K	橙橙橙金
黑	几十几	棕黑黑金	黄	几百几 K	黄紫黄金
棕	几百几	红紫棕金	绿	几点几M	棕绿绿金
蓝	几十几	橙白蓝银

②五色环电阻（为精密电阻，多用在仪器仪表或要求高的电路中使用）
第一、二、三色环为有效数，第四色环表示倍乘数，第五色环表示误差（注：此色环多为金、银色或离其它色环远些）把有效数乘以倍乘数即为该电阻阻值（单位：Ω ）7、电阻的好坏判断
①对于普通固定电阻用万用表电阻档测试其电阻值时应与电阻的标称值（即电阻上标明的阻值）基本相同（误差＜±20%）为正常。若阻值相差过大（即误差为＞±20%）则该电阻已变值（即变大或变小，以阻值变大居多，而阻值变小则少见）而不能使用，若阻值变为无穷大（∞）则该电阻已开路损坏，若阻值变为零（极少见），则该电阻已短路损坏。
②对于微调电阻（又叫微调电位器）和可调电阻（又叫电位器）用万用表电阻档测试其两端电阻值应与其标称值基本相同（误差＜±20%）为正常，否则该电位器不良或损坏。同时测试电位器中心头（中间引脚）与任一端之间的电阻值应在零至标称值之间连续可微调为正常，否则该电位器不良或损坏。
③对于正温度系热敏电阻（PTC），常温下其电阻值应为几十左右为正常，若电阻值过大则内部接触不良，若电阻为无穷大，则已开路损坏，若电阻值基本为零，则已短路损坏，同时该电阻通电加热时其阻值会变得如大（几百KΩ 以上）为正常。
④对于负温度系数热敏电阻，常温下测试其电阻值应与其标称值基本相同（误差）为正常。若电阻值相差过大，则该电阻不良或损坏，若电阻值变为无穷大，则该电阻已开路损坏。同时该电阻温度越高阻值越小，而温度越低阻值变得越大为正常。否则该负温度系数热敏电阻不良或损坏。
⑤对于压敏电阻器，由于其工作电压较高（几十V以上）故用万用表电阻档测试时其电阻值应为无穷大为正常（因表内电池电压较低）否则该压敏电阻不良或损坏，压敏电阻在某额定电压以下时，阻值均很大（一般为无穷大，只有大到或超过其额定电压时其阻值才稳剧减少。
⑥对湿敏电阻，在空气干燥条件下测试其电阻值应减少（几十KΩ左右）；而当没较强光线照射时其阻值则变得较小（几十Ω以下）为正常。否则该光敏电阻不良或损坏。8、电阻的故障与检修①对于薄膜（如碳膜、金属膜等）材料的固定电阻，若损坏时则不能进行维修，只能要更换解决。②对于线绕电阻，多发生开路性故障，此时为电阻丝在某一位置烧断引起，可能断处焊接好后还可以继续使用，若为水泥（线绕）电阻，则打开外壳查找烧断处并修补好后，再用水泥封装凉干即可使用，当然最好还是换新解决为好。③对于微调电阻，容易因为使用中间滑动触片与碳膜因氧化而接触不良的故障，此时用电位器清洗剂清洗解决，清洗无效只能更换解决。④对于电位器，容易发生碳膜磨损而使中间滑动片（中心抽头）接触不良的故障，此时可调整中心滑动片与碳膜之间位置或用电位器清洗剂清洗解决。⑤对于正温度系数热敏电阻（PTC），最易发生电阻与压片之间的接触不良的故障，此时可调整压片及清洗修复，若电阻体已经碎，则不能修复，
