双水泵轮换工作原理图_水暖BA系统组成及各部工作原理

来源:机电人脉

版权归原作者所有,侵权请联系删除

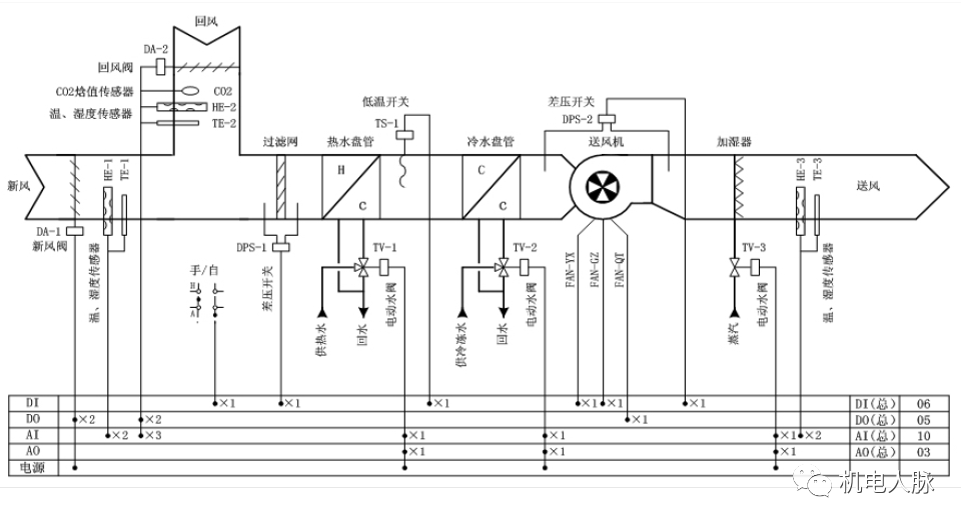

0 1暖通空调系统 系统监控功能: 智能中的空调系统是指空调机组、新风机组,变风量机组,风机盘管等设备。其控制主要是指温、湿度调节、预定时间表和自动启停控制。 空气处理机采用集中送风的控制方式,通过检测回风的温度、湿度来对电动冷、热水阀和加湿阀进行调节。 空气处理机一般是夏季送冷风,冬季送暖风,春秋季节送新风。并通过检测回风的空气质量来决定是否调节风阀的开度。 1.1 空气处理机组的监控原理图:

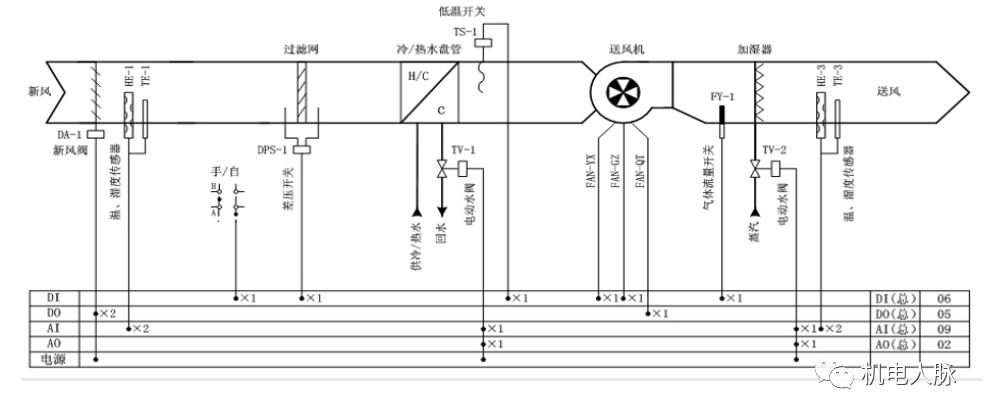

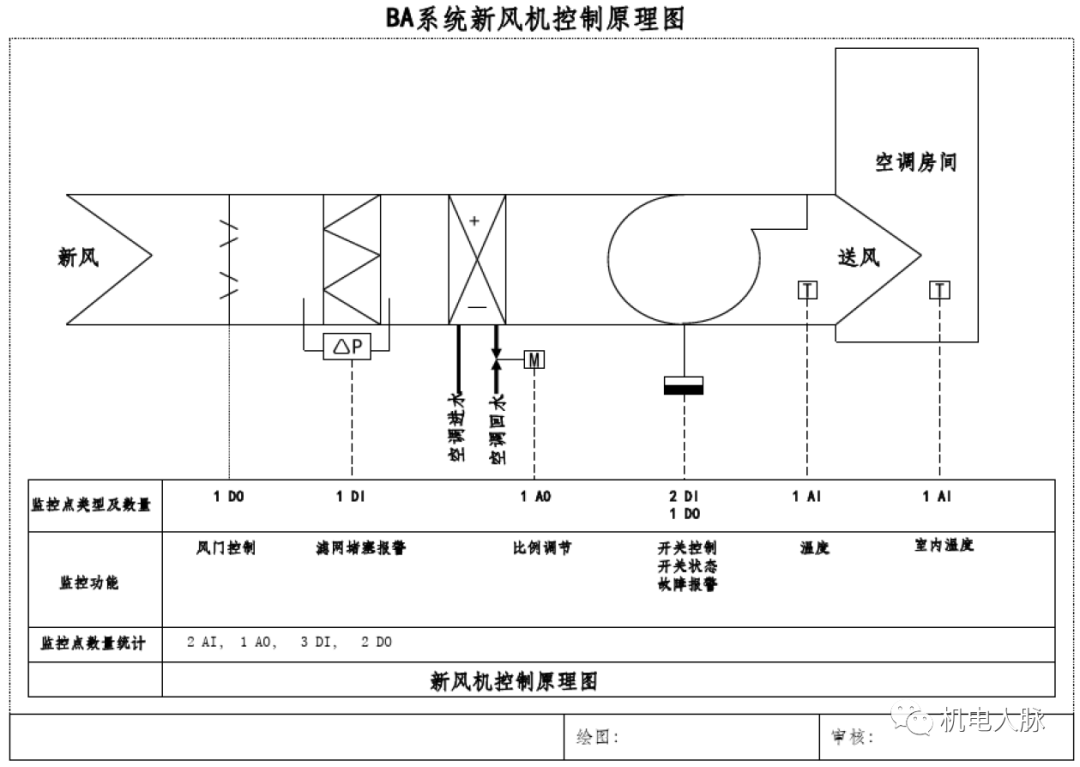

2aaa2615899a521be000003d55a639e6.png 风机控制: 采用定时程序控制或遥控启停。 温度控制: 根据回风温度采样值和程序设定值比较,通过PID计算输出控制冷、热水阀的开度。 湿度控制: 根据回风湿度调节加湿阀流量开度,控制蒸汽送给量。 风阀控制: 根据室外温度和回风CO2浓度,调整风阀开度。 联锁控制: 风机状态和冷/热水电动阀、加湿阀、新风风阀、回风风阀实施联动。 参数监测: 送风温度、湿度,回风温度、湿度,室内温度,室外温度,手动/自动转换,风机运行状态,电动水阀阀位反馈,加湿阀阀 位反馈,过滤网压差开关,风机压差开关,防霜冻保护开关,室内空气质量(CO2)等。 报警功能: 过滤网压差超限(过滤网堵塞)报警、风机故障报警、防霜冻低温报警、参数越限报警等。 1.2 新风机组的监控原理图: 新风机组主要是用来给大楼内提供新风。它对房间的温度并不实施控制,新风机是采用定时送风的方式(属于开环控制),通常和末端风机盘管组合来完成大楼的空调控制。

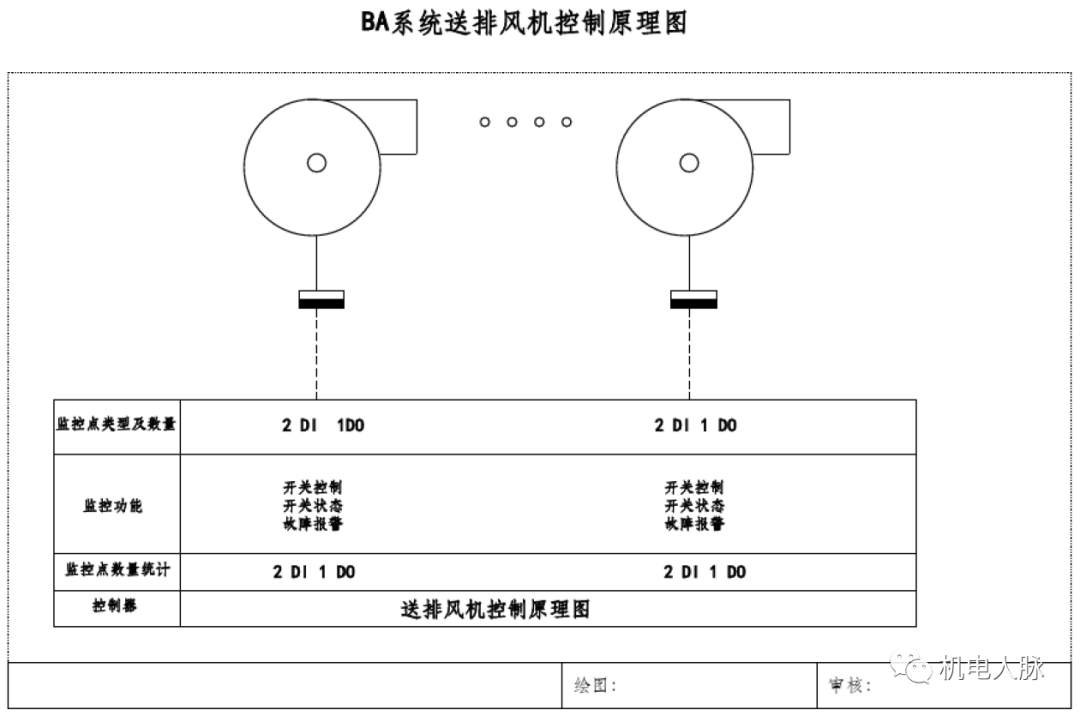

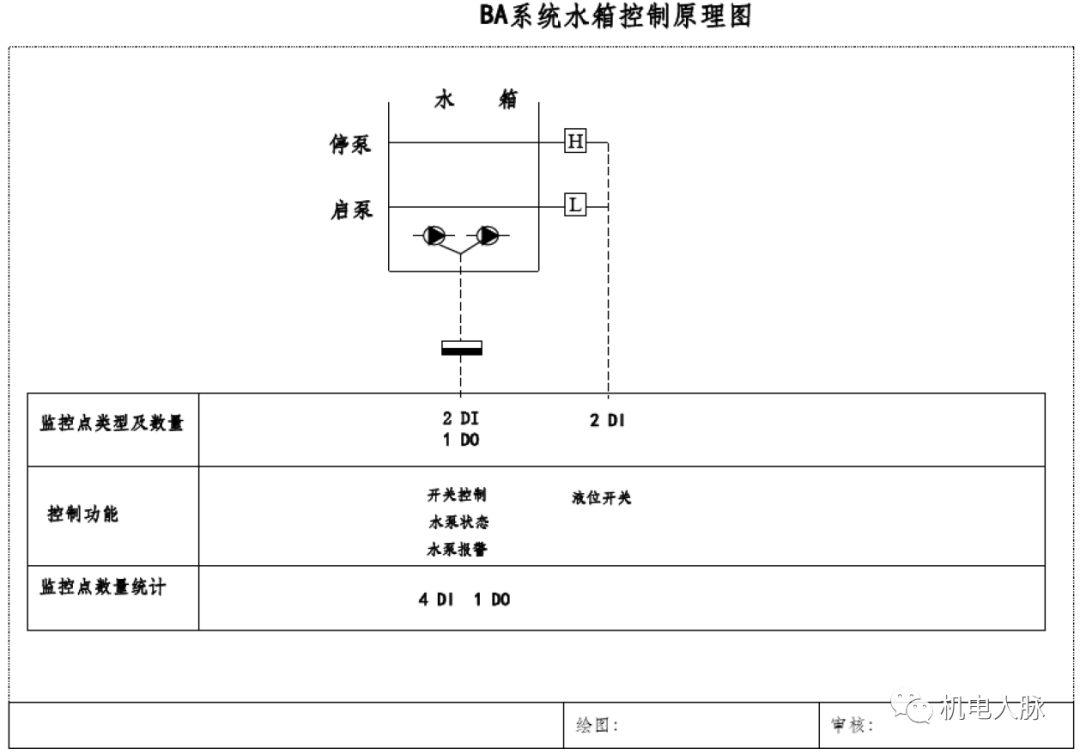

新风机组的监控 风机控制: 采用定时程序控制或遥控启停。 温度控制: 根据送风温度采样值和程序设定值比较,通过PID计算输出控制冷、热水阀的开度。 湿度控制: 根据送风湿度调节加湿阀流量开度,控制蒸汽送给量以此来改善房间的湿度。 防冻控制: 防冻开关报警时,自动开启电动水阀。 联锁控制: 风机状态和冷、热水电动阀、加湿阀、新风风阀、实施联动。 参数监测: 送新风温度、送新风湿度、室外温度、手动/自动转换、风 机运行状态、过滤网压差开关、风机压差开关、防霜冻保护开关。 报警功能: 过滤网两端的压差超限(过滤网堵塞)报警,风机故障报警,防霜冻低温报警,参数越限报警等。 1.3 末端风机盘管控制原理图: 末端风机盘管用来调整房间的温度。它通常直接由室内恒温器控制。 b38f064d7f8ee51b992950a3900671e1.png 末端风机盘管控制: 1)室内恒温器通过对房间的温度检测,控制冷水或热水电动阀的开启和关闭来改善房间温度。同时,设定风机在不同的速度下工作,也可以改善房间的温度。末端风机盘管和新风机组联合使用,不需要由DDC控制器参与对它的控制和调节。 2)通过DDC控制,参与联网。 1.4 变风量系统(VAV,Variable air volumeSystem) 当室内空调负荷改变以及室内空气参数设定值变化时,自动调节空调系统送入房间的送风量,使通过空气送入房间的负荷与房间的实际负荷相匹配,以满足室内人员的舒适要求或工艺生产的要求。同时送风量的自动调节可以最大限度地减少风机的动力,节约运行能耗。 简单的说:根据广场温度与设定值进行比较,控制风阀的开大、关小,以保证广场的实际需求的送风量。 优点: 降低运行能耗方面具有很大的优势 实现局部区域(商铺)的灵活控制 能自动调节送入各房间冷量 室内无过冷过热现象 10181f60089c7b4e889eb449d3da5507.png0 2送排风通风系统 系统监控功能: 送排风系统包括各类送排风机,人防、消防专用通风设备不在BAS监控范围之列。BAS一般对送风机、排风机及排烟兼排风机进行控制, 实现以下功能: 自动监测各个送排风机的运行状态、故障报警和手自动开关状态。 根据事先设定时间表,定时启停送排风机或者遥控启停。 实时监测车库内一氧化碳、二氧化碳浓度,浓度超过设定报警值时开启送排风机 送排风监控原理图: d005302998263bf8f74dab1474f48054.png b216d10659601ff3c3dae78d084e9499.png0 3给排水系统 系统监控功能: 给排水是由生活供水(冷水、热水)和污水排放等环节组成。在供水方面主要是实施恒压供水,污水池液位的指示和报警,以及各种供水、排水泵的定时循环工作。恒压供水技术通常是由变频器、软启动器等组成的电气控制系统。污水主要根据积水坑的高、低液位浮球信号来控制排污泵的启动和停止。 10ab09990909b1c8d180123ed9e7ee70.png 6874a8e94438f3154af322e7ee944c0d.png0 4冷源系统 制冷站的功能是为大楼的空调系统提供冷源,它由制冷机组、冷却水循环泵、冷却塔、冷冻水循环泵、补水泵及电动蝶阀等组成。制冷机组包括压缩机、冷凝器、蒸发器及其他辅助装置,冷冻循环水进入制冷机组后,通过释放热量而达到降低水温的目的。制冷机组工作后吸收了大量的热量,所以,必须由冷却循环水来为其降温。 监控内容: 监控冷冻水的供回水温度; 监控回水流量、水流状态; 控制冷冻水泵、冷却水泵、冷却塔风机的启/停; 监控内容: 监测冷冻水的供回水总管压差; 电动旁通阀的控制; 监测冷却水的供回水温度; 监视冷水机组、冷冻水泵、冷却水泵和冷却塔的运行状态、手/自动状态和故障状态; 具体每台冷冻机的内部参数可通过接口及网关联入BAS,如监测油压、冷凝器和蒸发器压力、运行电流等。 冷源监控原理图: 6db0c5f436283964df21b86327af580b.png 1011897fd291c36a86d0167bd136f1b3.png 系统控制方案: 1)冷负荷计算 根据冷冻水总管上的供回水温度和供水流量,可以计算出大楼的冷/热负荷情况,从而确定需要开启的冷水机组的台数。根据机组的开启命令,实行电动蝶阀、冷冻水泵、冷却塔、冷却水泵之间的连锁。 2)机组运行 冷水机组的投入或退出运行的过程是按预先编制的控制程序进行的。 a 冷水系统开机程序: 系统收到开车指令打开冷却水蝶阀,启动冷却水泵;打开冷冻水蝶阀,启动冷冻水泵;收到冷冻泵、冷却泵状态及水流开关信号返回后延时30秒启动冷水机组。 b. 冷水系统停机程序: 系统收到停车指令关闭冷水机组;关闭冷却塔,延时5分种关闭相应的冷冻、冷却水泵;之后延时1分钟关闭相应的冷冻水、冷却水蝶阀。 c. 系统保护 当在系统中有某一设备发生故障时,则系统立即发出报警到终端,同时锁定该设备以防再次启动,并同时自动启动另一个相应的备用设备或一组其他关联设备。当故障设备已维修完成需要重新加入自控行列时,须在BAS终端手动复位相应的锁定逻辑,这样才能使锁定的设备再次进入自控行列。 d. 冷却塔控制 冷却塔的投运是由冷冻机启动时,由控制程序打开相应的冷却塔进水蝶阀确定的。当温度在一定范围内时分别投入相应的风机运行,当主冷却回水温度低于设定低限时,冷却塔的风机按次序停止运行。当风机发生故障时,控制程序将发出报警并且锁定该风机的再次投入。在排除风机故障后,必须在BAS终端手动复位相应的锁定逻辑,这样才能使设备重新投入自动运行。 e. 旁通调节 在供、回水总管间设置电动旁通阀。在供、回水总管间设有压差传感器以控制该阀的操作。 当供回水管道压差超过设定值时,调整旁通阀,使供回水压差保持恒定。0 5热源系统 热源系统是为广场内的空调系统提供热源,它由锅炉、热交换器、热水循环泵、等组成。热交换器的一次側流入来自锅炉的热水或蒸汽,二次側的热水系统向用户提供空调机组所需的热源。 c3d43a03d9747b19061337dac0378e03.png 主要监控功能: 将热交换器二次热水出口的检测温度送入DDC与设定值比较, 控制热交换器上的一次热水/蒸汽电动调节阀,改变一次热源供给 的流量,使二次側热水出口的温度得到调节。 热水泵控制: DDC完成对冷冻泵的启停控制、运行状态、故障报警信号的管理。自动实现恒压控制、循环倒泵、备用替开等功能。 联锁控制: 根据负荷启动热交换器工作参数。热水泵停止运行时,自动关闭热交换器一次側的热水/蒸汽电动调节阀。 参数监测: 热交换器一次側供给热水(蒸汽)的温度、压力、流量,二次测供水温度、压力等。0 6电梯

电梯是大楼内的主要垂直交通工具,它肩负着人员和货物的运输。电梯包括普通客梯、观光梯、货物电梯和自动扶梯等。在BAS中,主要是对普通客梯和自动扶梯实施监视。

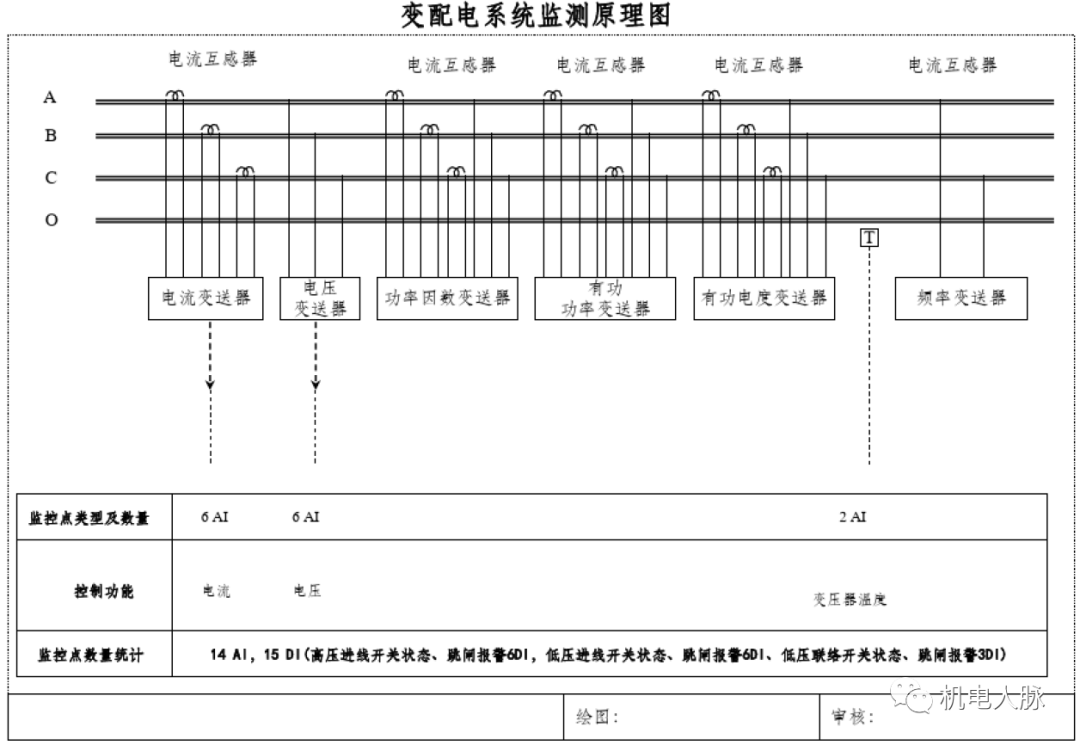

监控点位: 电梯运行状态、电梯门状态、楼层指示、故障报警、应急报警等。 一般通过硬件结点方式或通讯的方式接入BAS。0 7变配电系统检测原理图


变频器控制原理与设定: 变频器有频率控制和频率反馈之分 频率控制就是我们楼控给它0~10VDC或者4~20MA的信号,他们根据1~100%的对应关系调整,比如我们楼控给他5VDC变频器就根据25HZ运行。 频率反馈就是变频器给楼控的信息,有0~10VDC或者4~20MA,比如变频器给出10vDC代表变频器现在以50HZ在运行。 根据万达慧云系统要求: 变频器要根据送风温度和设定问题比较调节变频器。
