本文介绍了半加器在二进制加法中的作用，强调其与异或门的逻辑关系，并展示了如何用与或非门构建异或门。通过实验环节，读者可理解这些基础电路的工作原理。
---- 整理自B站UP主 踌躇月光 的视频

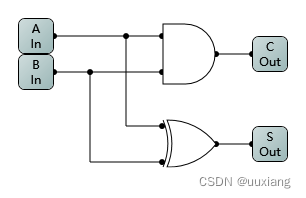

1. 半加器
- 半加器是一种用于计算两个一位二进制数加法的数字电路。不考虑低位的进位。
- 半加器的输出 S 与异或门的真值表完全相同。
| A | B | S | C |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 |
S = A ‾ B + A B ‾ C = A B \begin{aligned} S =& \overline{A}B + A\overline{B} \\ C =& AB \end{aligned} S=C=AB+ABAB
2. 异或门

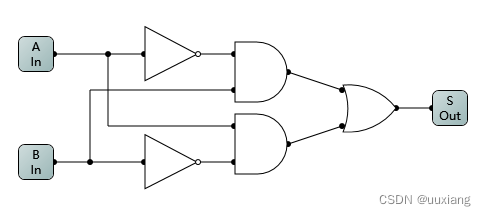

用与或非门实现异或。
S = A ‾ B + A B ‾ \begin{aligned} S =& \overline{A}B + A\overline{B} \\ \end{aligned} S=AB+AB
