解：由：I0

有：Ia +Ib +Ic=0

即：I0=―(Ia+ Ib)=―(1+2)=―3A

(说明：Ic的实际方向与参考方向相反、实际上是流出闭合面的)

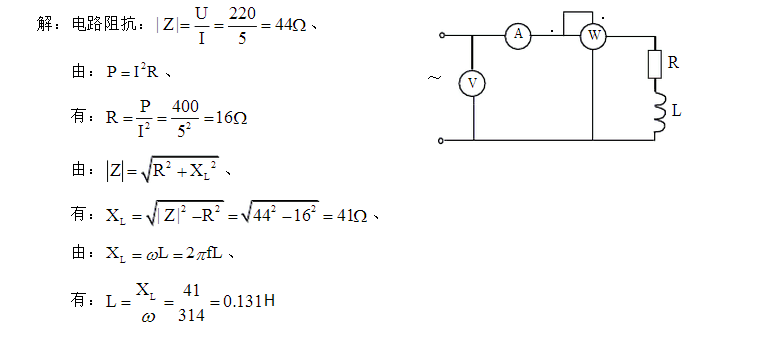

2、如图所示接于正弦电源上的线圈，电压表指示为220V、电流表指示为5A、功率表指示为400W、电源频率为50HZ。试计算线圈的参数R和L。

解：电路阻抗：U220|Z|44I5

由：2PIR有：22

P400R16I5

由：22LZRX

有：2222LX|Z|R441641由：LXL2fL有：L

X41

L0.131314

H

3、如图所示为某三相四线制电路，已知对称三相电源线电压UL=380V，三相星形连接负载的每相电阻分别为RA=22Ω、RB=RC=11Ω。试求各相负载的相电流IA、IB、IC 及中线电流IN，并画出各相电压和各电流的相量图。

3、如图所示为某三相四线制电路，已知对称三相电源线电压UL=380V，三相星形连接负载的每相电阻分别为RA=22Ω、RB=RC=11Ω。试求各相负载的相电流IA、IB、IC 及中线电流IN，并画出各相电压和各电流的相量图。
