问题描述

批量部署多台服务器，但是开启PXE 功能后无法正常进入系统安装界面。

总是报错，每次报错内容相同，无法加载成功。

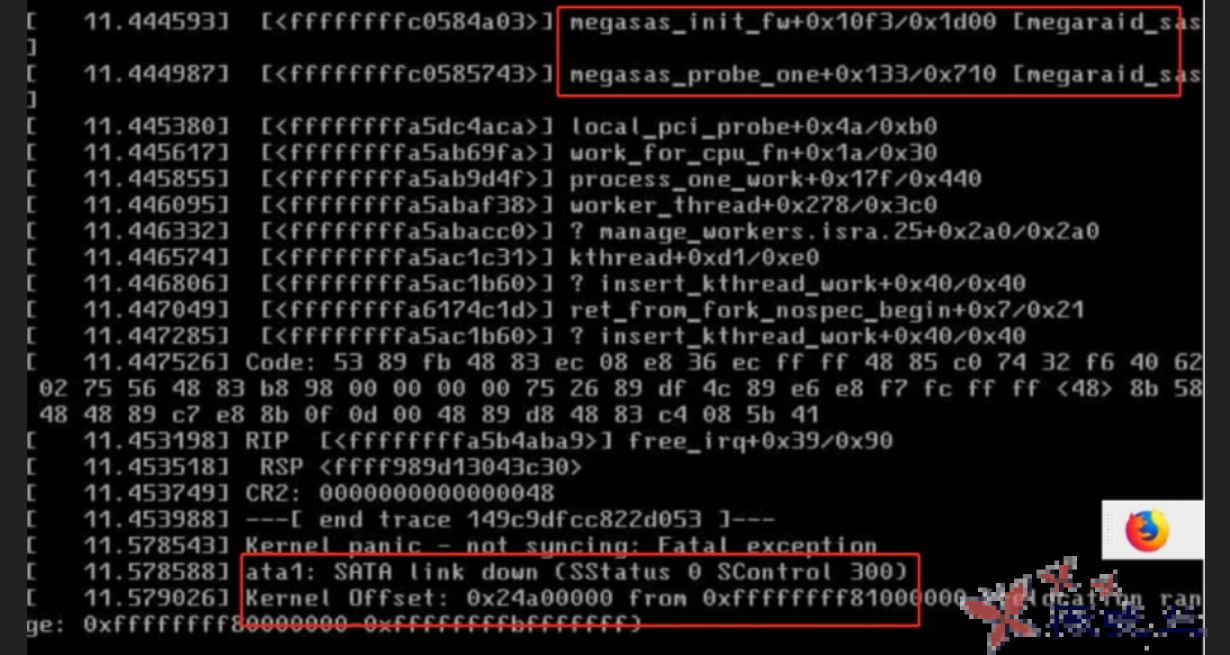

告警信息

报错关键词：kernel offset，megasas init,magasas probe one

7898745c346c40168065a6a62341f09e

处理过程

1) 查看现场配置，有PCIE网卡和Raid标卡，在Legacy模式下均需要oprom资源才能加载。

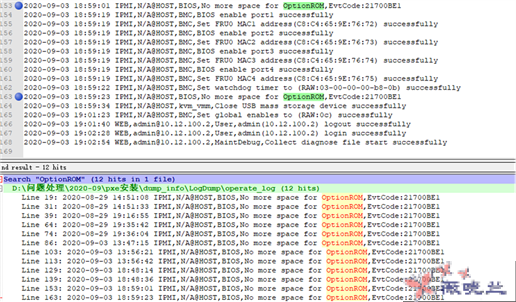

2) 查看操作日志，存在oprom资源不足打印，确定为oprom资源不足导致。


根因

Legacy 模式下，VGA/SOL/Raid 扣卡/PCH 10Gbe/Pcie卡/软Raid卡/IO卡均需要Legacy IO 资源并且按照顺序分配，OptionRom运行空间也是有限的，只有0xC000-0xE000段(128KB)当需要分配oprom资源设备较多时必然会存在资源不足问题。

OptionROM加载满之后，会提示OptionROM运行空间不足，不再运行其他OptionROM导致RAID标卡执行时资源不足无法安装系统。

解决方案

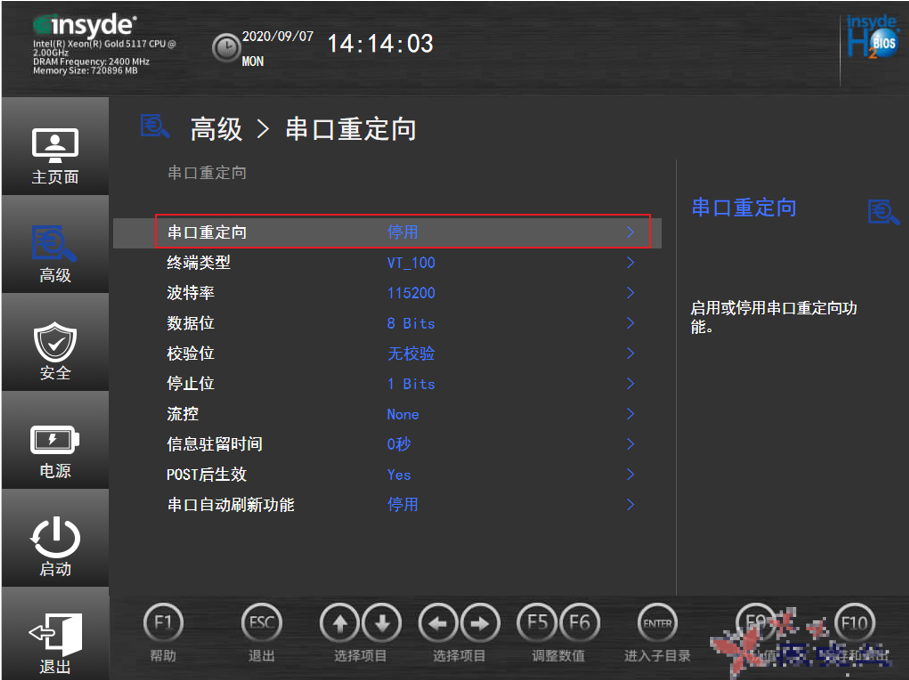

BIOS 设置中关闭 关闭串口重定向

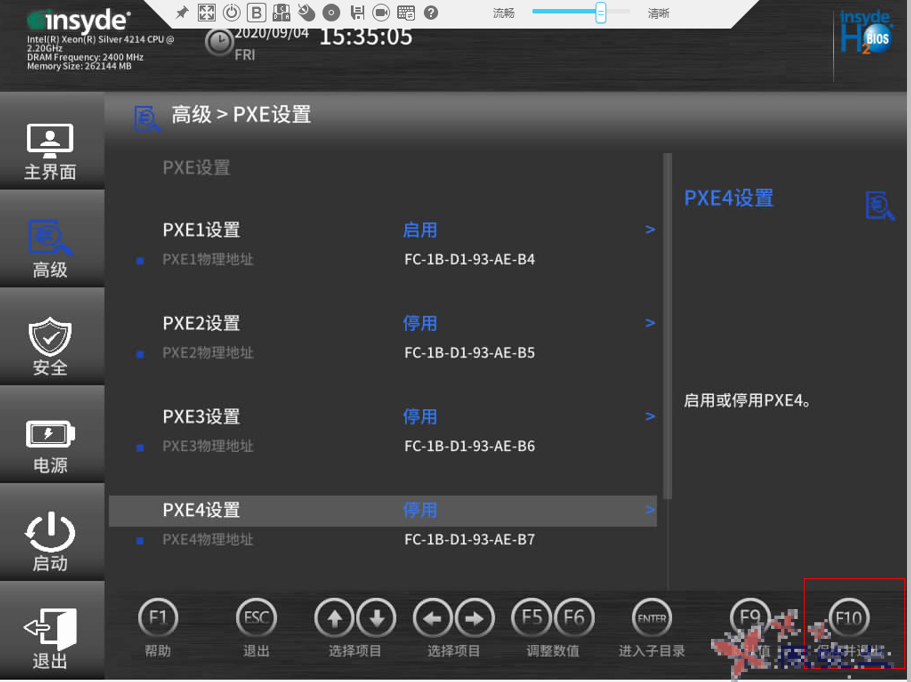

停用不用的PXE功能


建议与总结

知识扩展：

1 何为Option ROM

PCI Option ROM又叫PCI Expansion ROM。 它是用于设备初始化和系统boot的code。有的PCI Option ROM被存放在板卡上，而有的则保存在BIOS的binary里面。

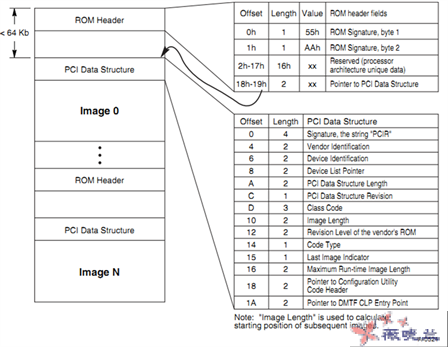

2 PCI Option ROM镜像和头信息


如上图所示，PCI Option ROM由image header, PCI data structure和Image 三个部分组成。

首先，在Option ROM的头两个字节是magic number: “0x55“，“0xAA”。由此可以验证是否是合法的option rom.

其次，在0x18-0x19这个位置可以获取到PCI Data structure pointer, 这其实是一个地址，由这个地址，我们可以得到PCI Data struc我们可以获得ROM的version, class type， size等等信息。

3 PCI Option ROM之Shadow RAM
