今天来教大家绘制一片树叶，学会了大家再做个树干，这样就能完成一些塑料盆栽模型了，来学习一下绿叶的画法吧，这可是最简单的曲面做法了。

建模过程：

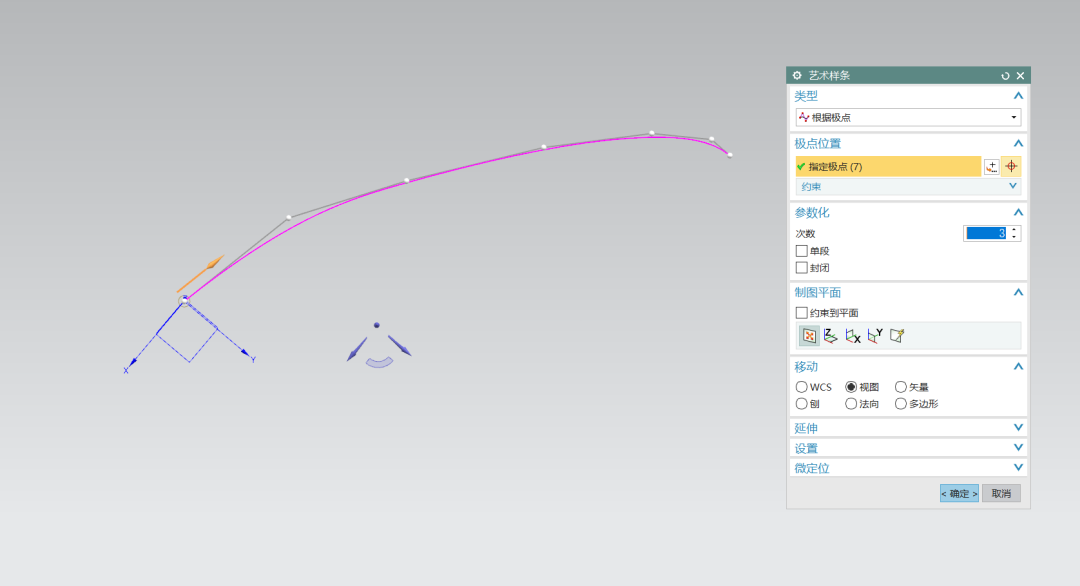

1.打开UG,绘制样条曲线，可以适当的往其他平面挪挪。

2.在YZ平面绘制一个直径为2的大圆

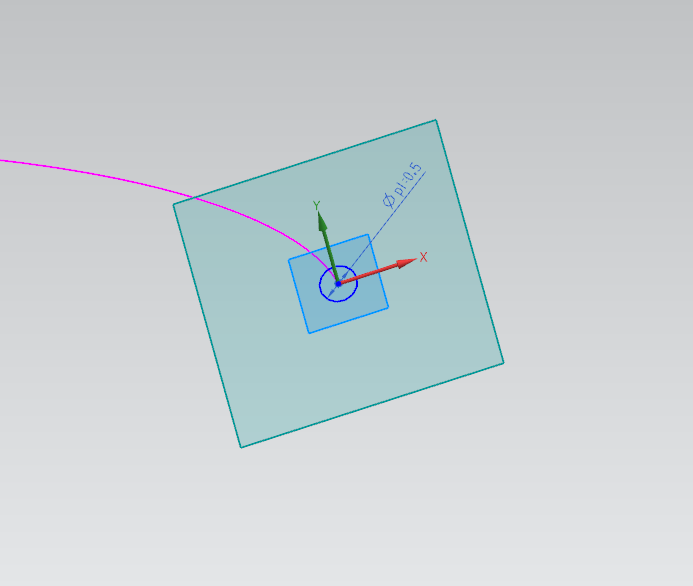

3.在样条线的末端创建基准面然后绘制一个直径为0.5的小圆

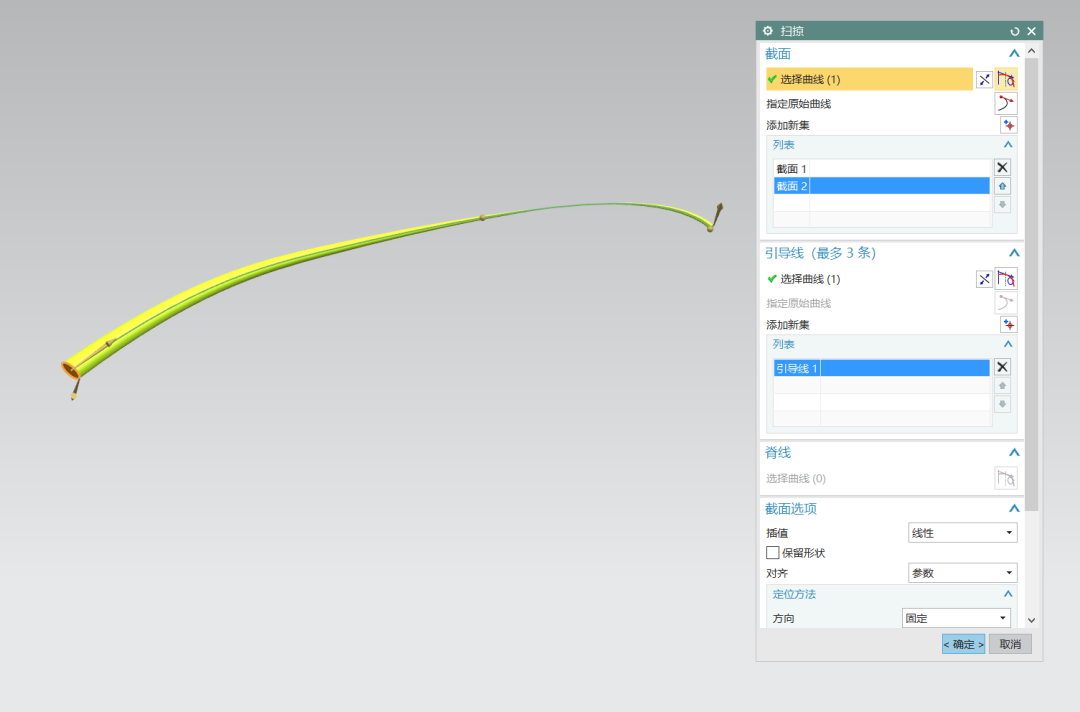

4.进行扫掠，扫掠出的样子不对劲也不要紧

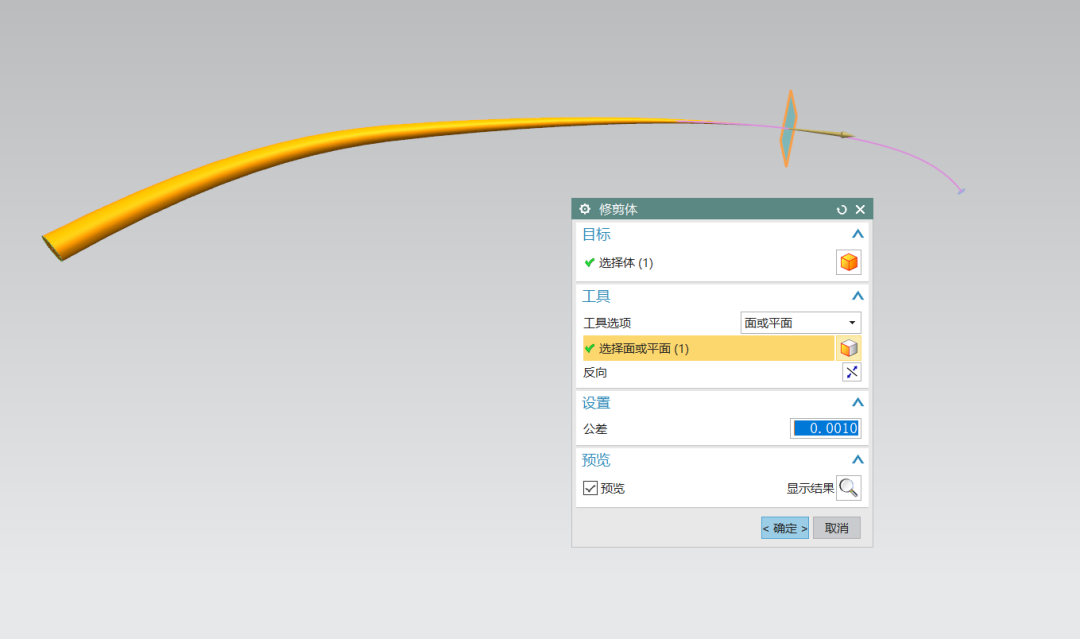

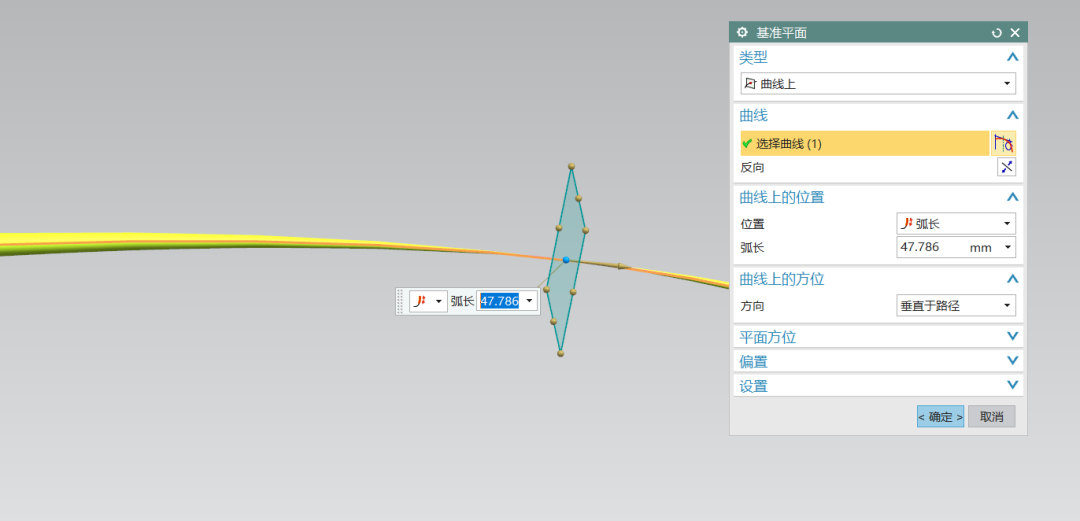

5.在我们的理想末端创建一个基准面，然后用修剪体命令修剪掉多余的部分。

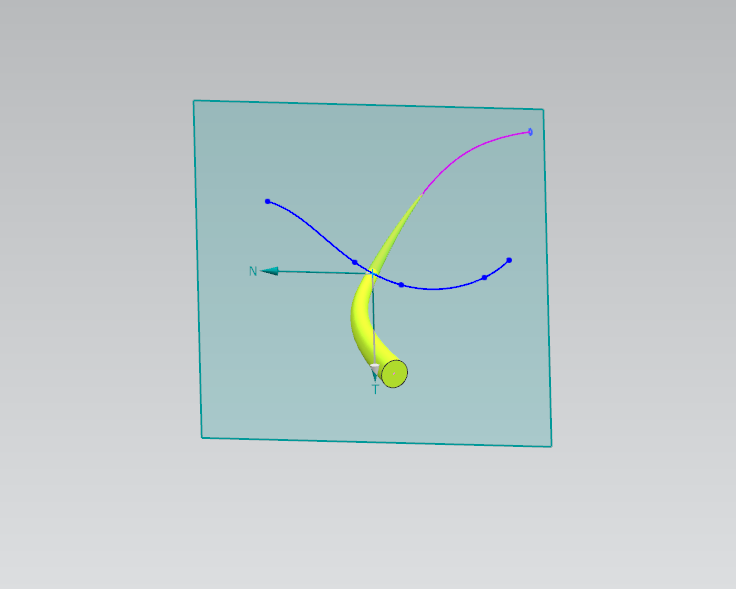

6.在样条线的中点出插入草图，用艺术样条绘制树叶弯曲度的曲线

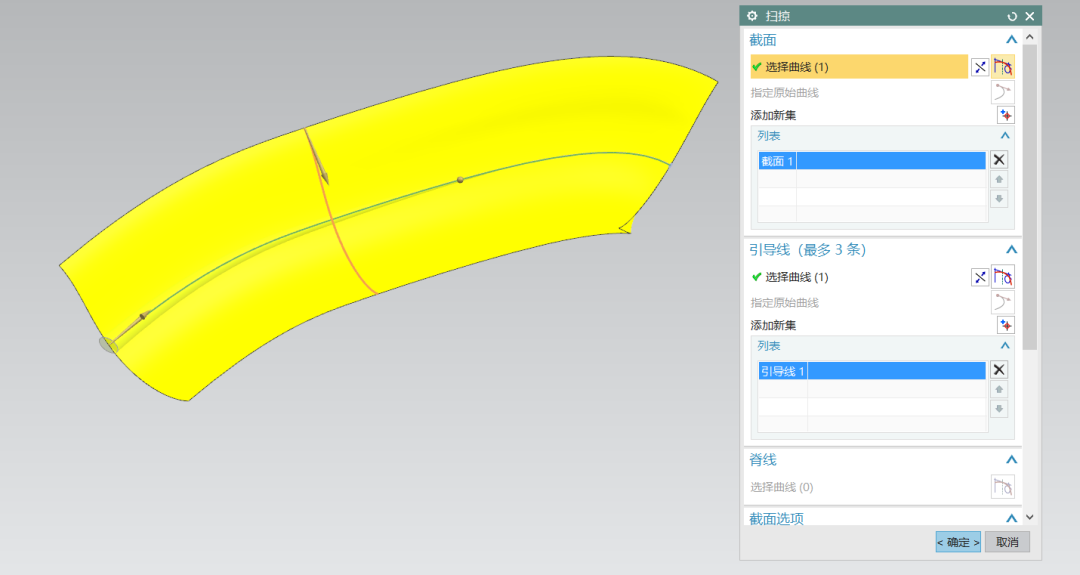

7.用草图里的曲线做截面进行扫掠。

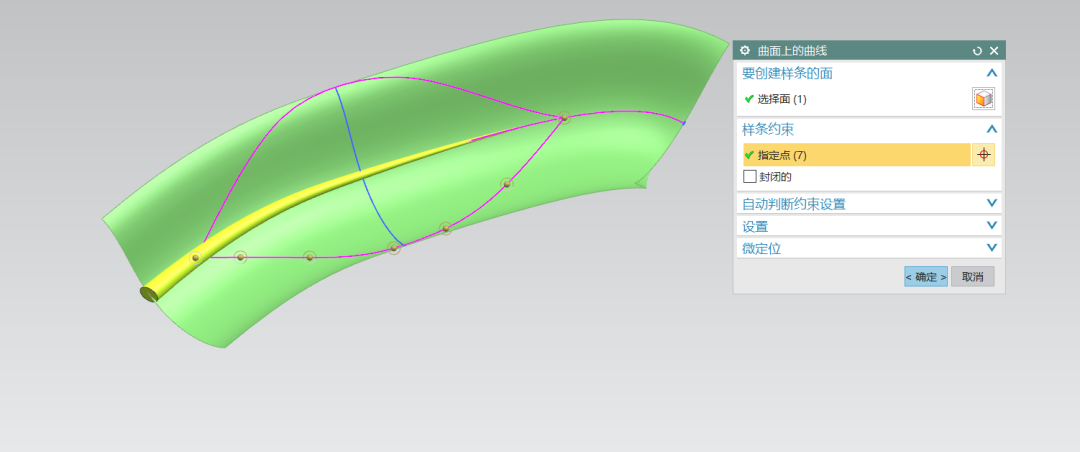

8.利用“曲面上的曲线”命令在扫掠面上绘制两根曲线

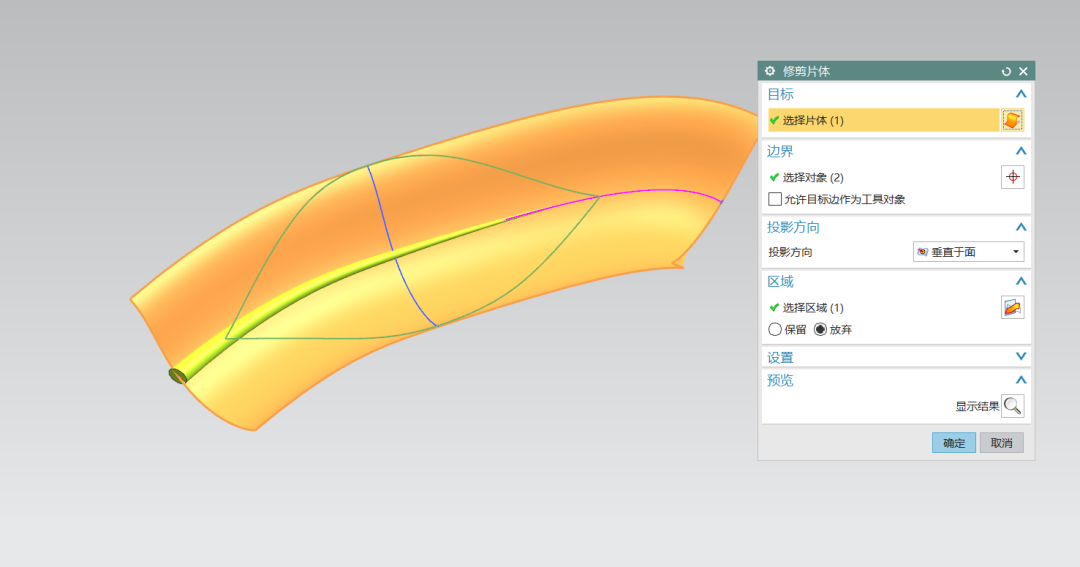

9.利用这两根曲线修剪片体

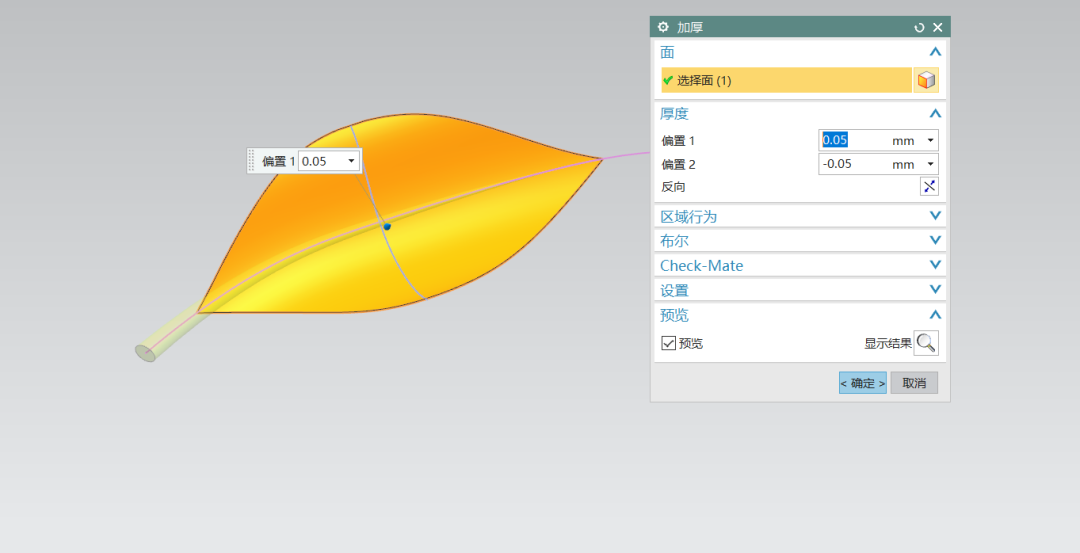

10.加厚成实体

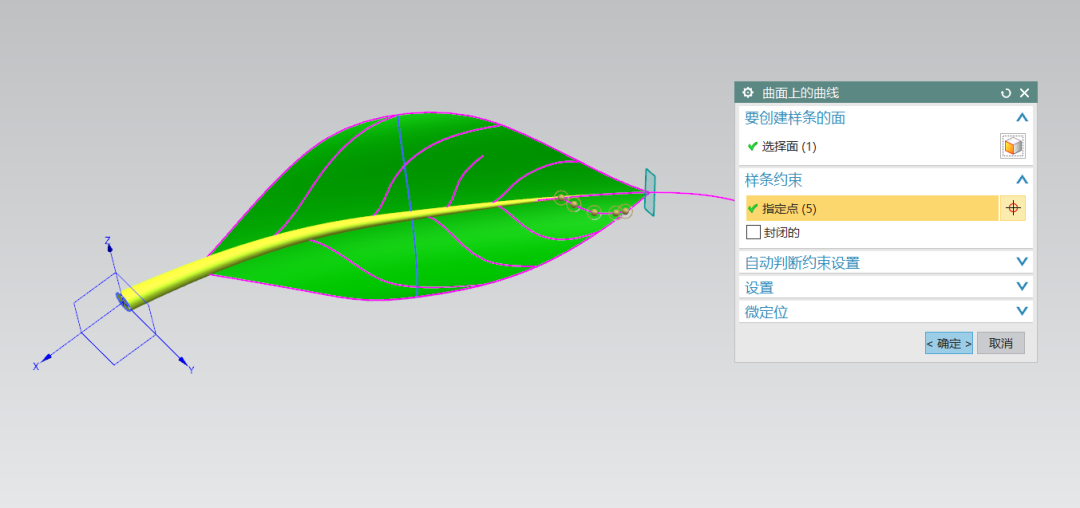

11.还是利用“曲面上的曲线”命令绘制这些树茎曲线

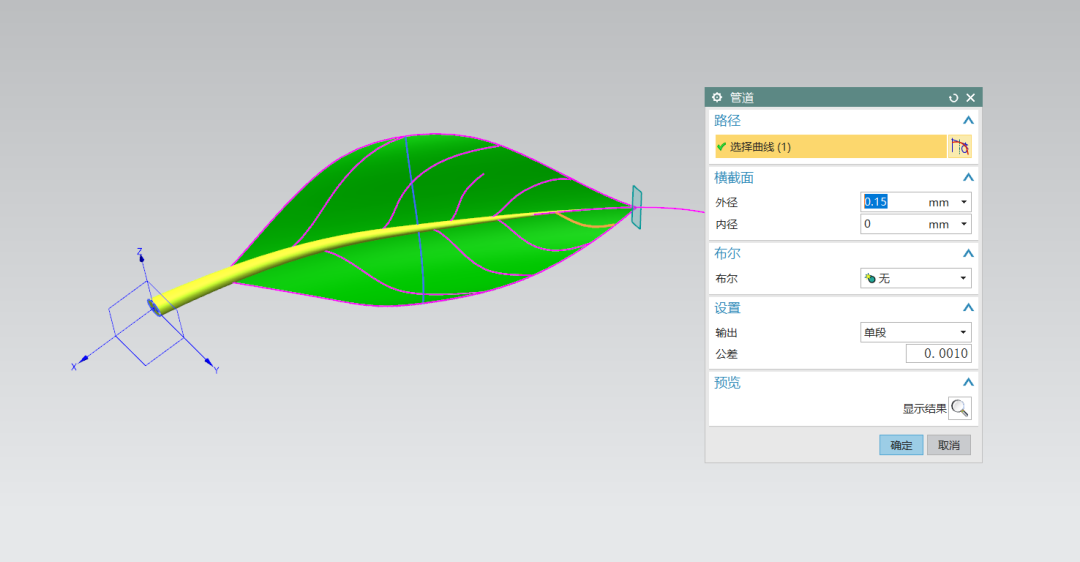

12.对这些曲面做0.15mm管道

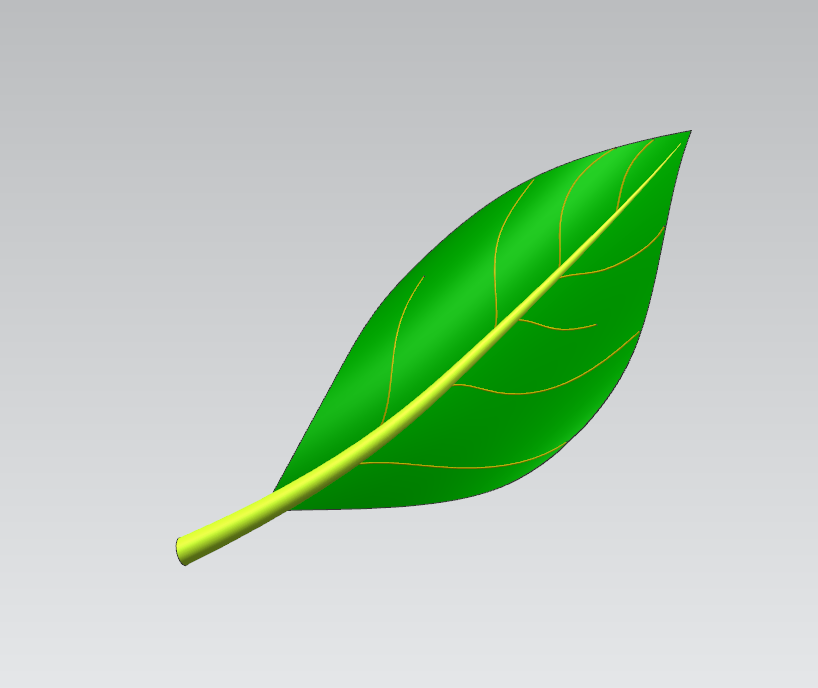

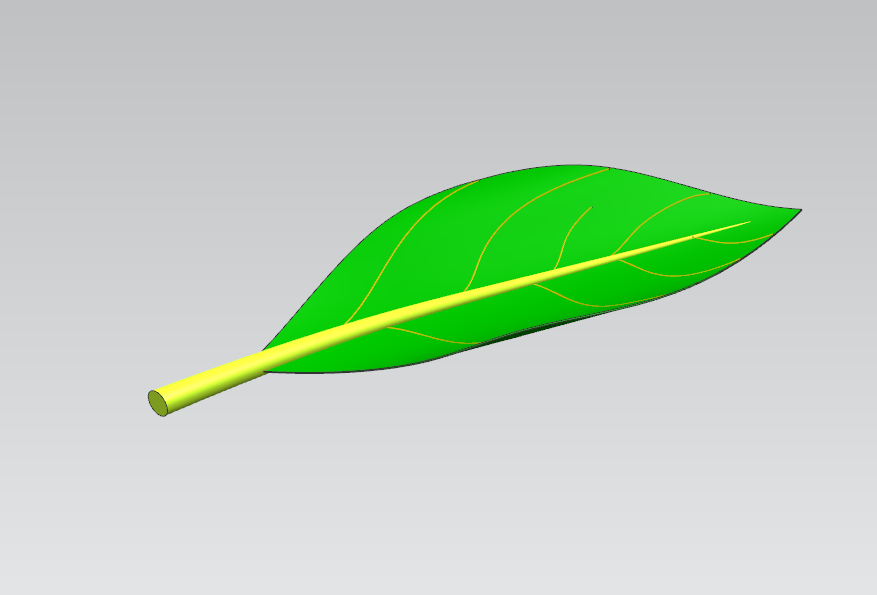

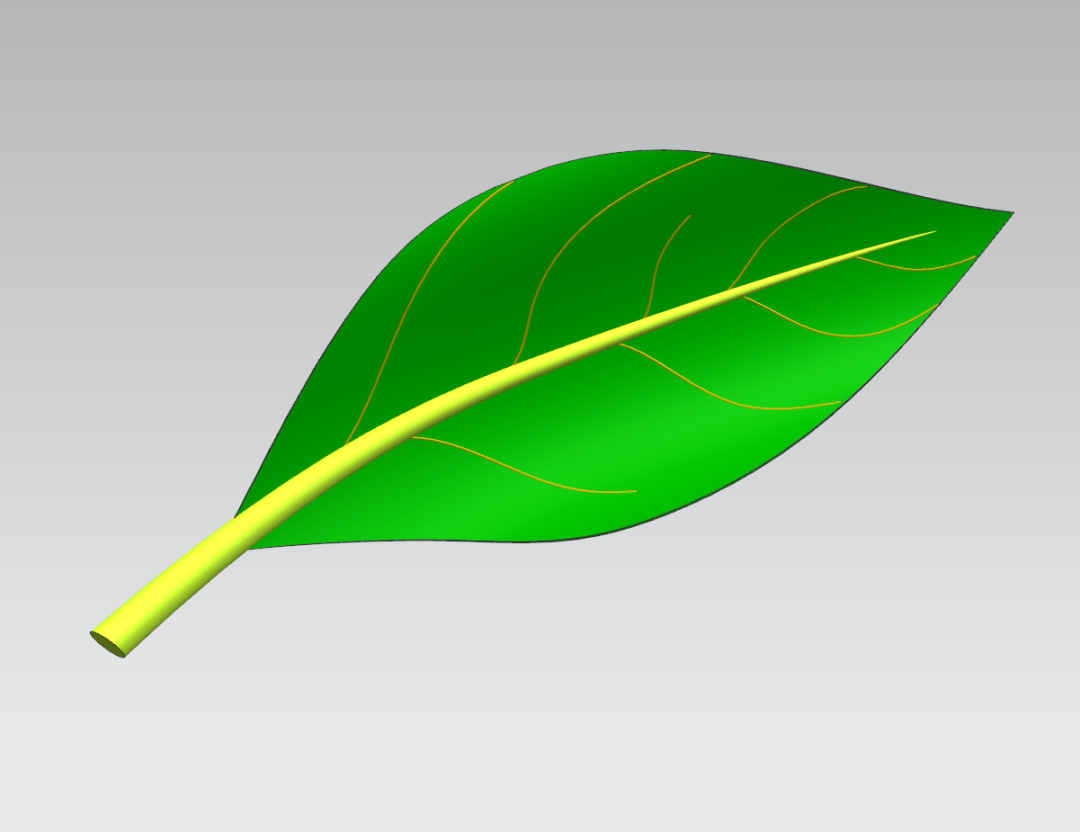

13.整体求和完成，上色

是不是比想象中的简单呢？打好UG基础，建模思路多种多样，工作效率就是高！
