在对模型出工程图时,常常会用到剖视图来表达其内部结构。

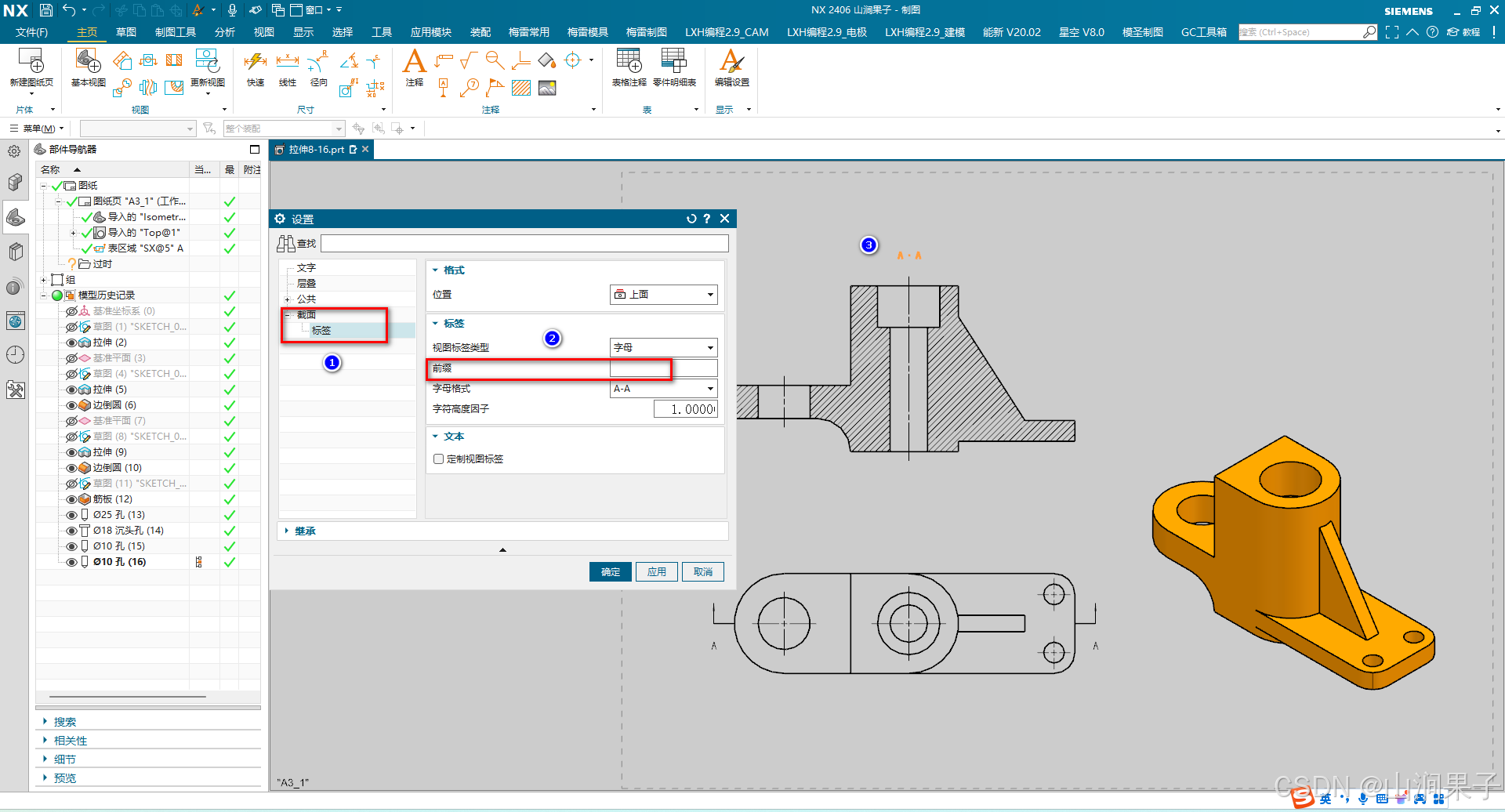

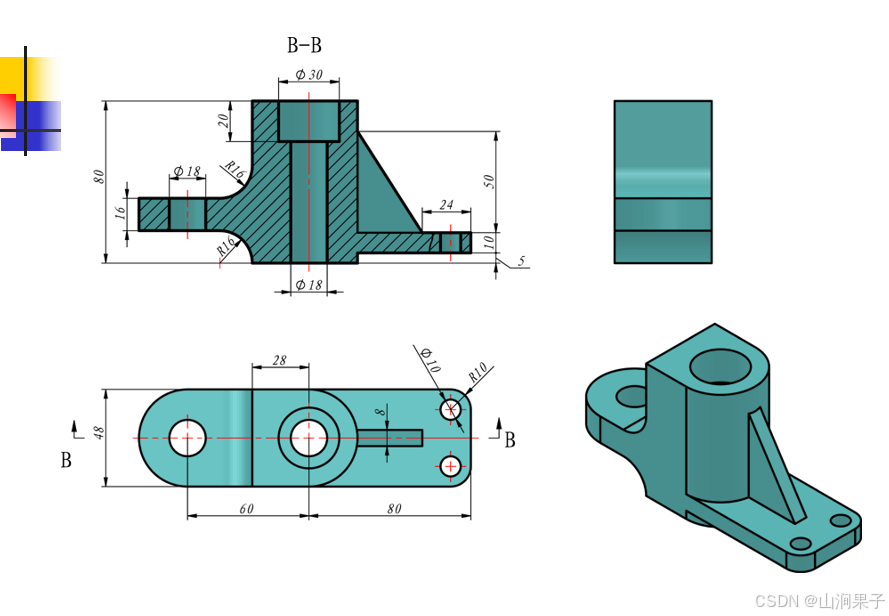

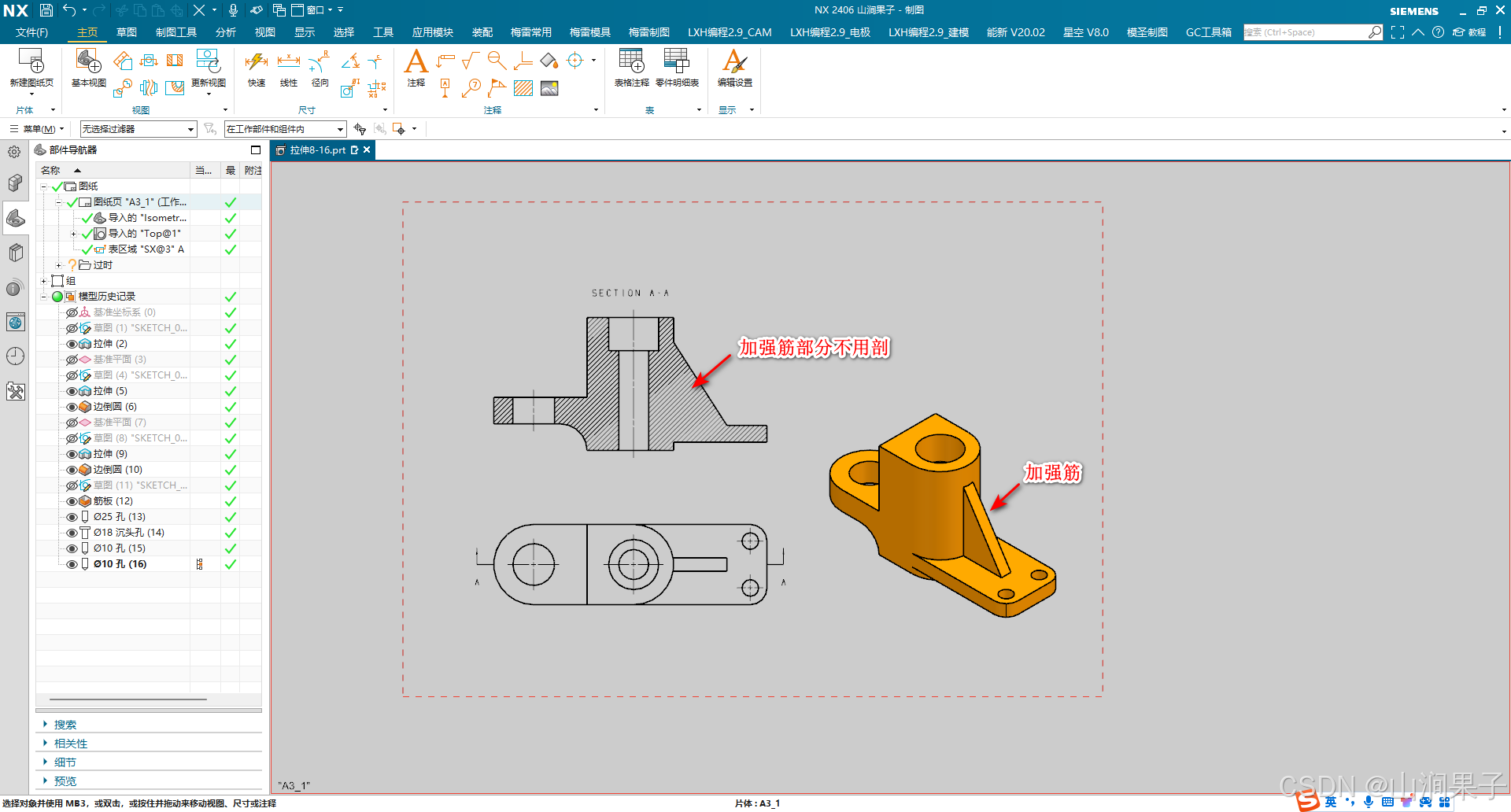

但在标准制图中有一些结构是不用进行剖切的;那么在一个模型中,剖切面上如何将不需要剖切的剖切线去掉呢?

UG NX 2406全剖视图(不剖切加强筋)_工程图_02

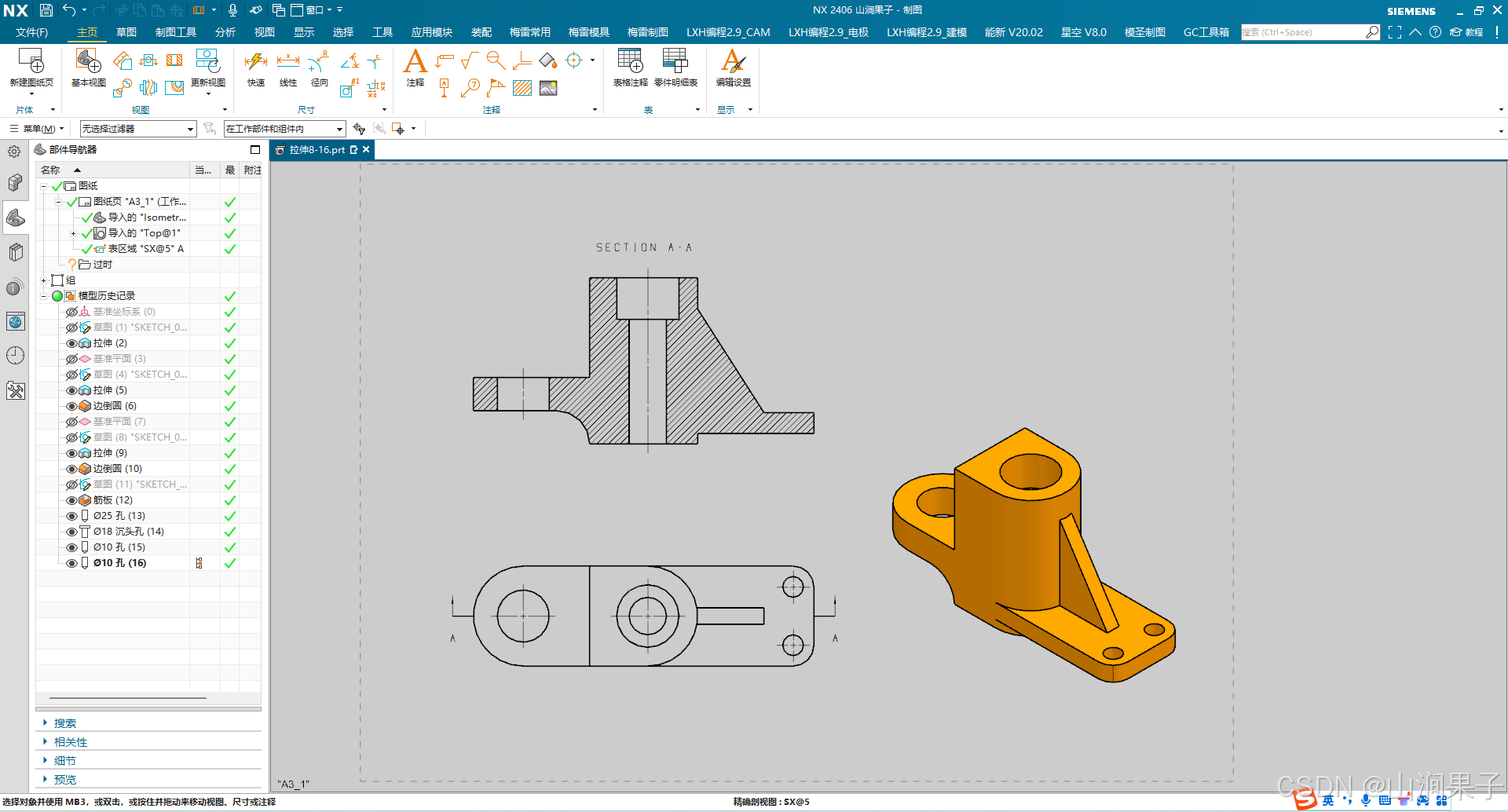

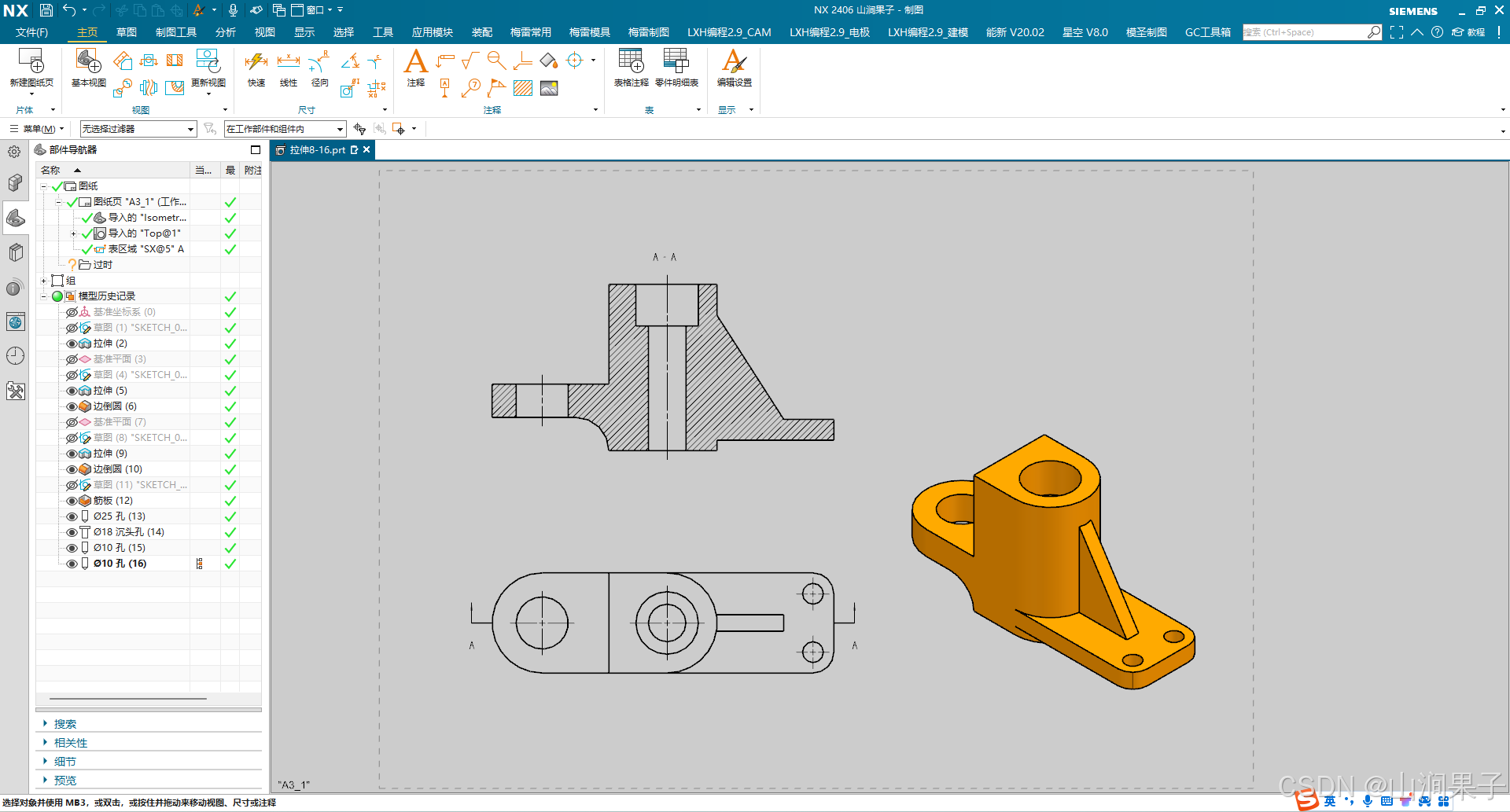

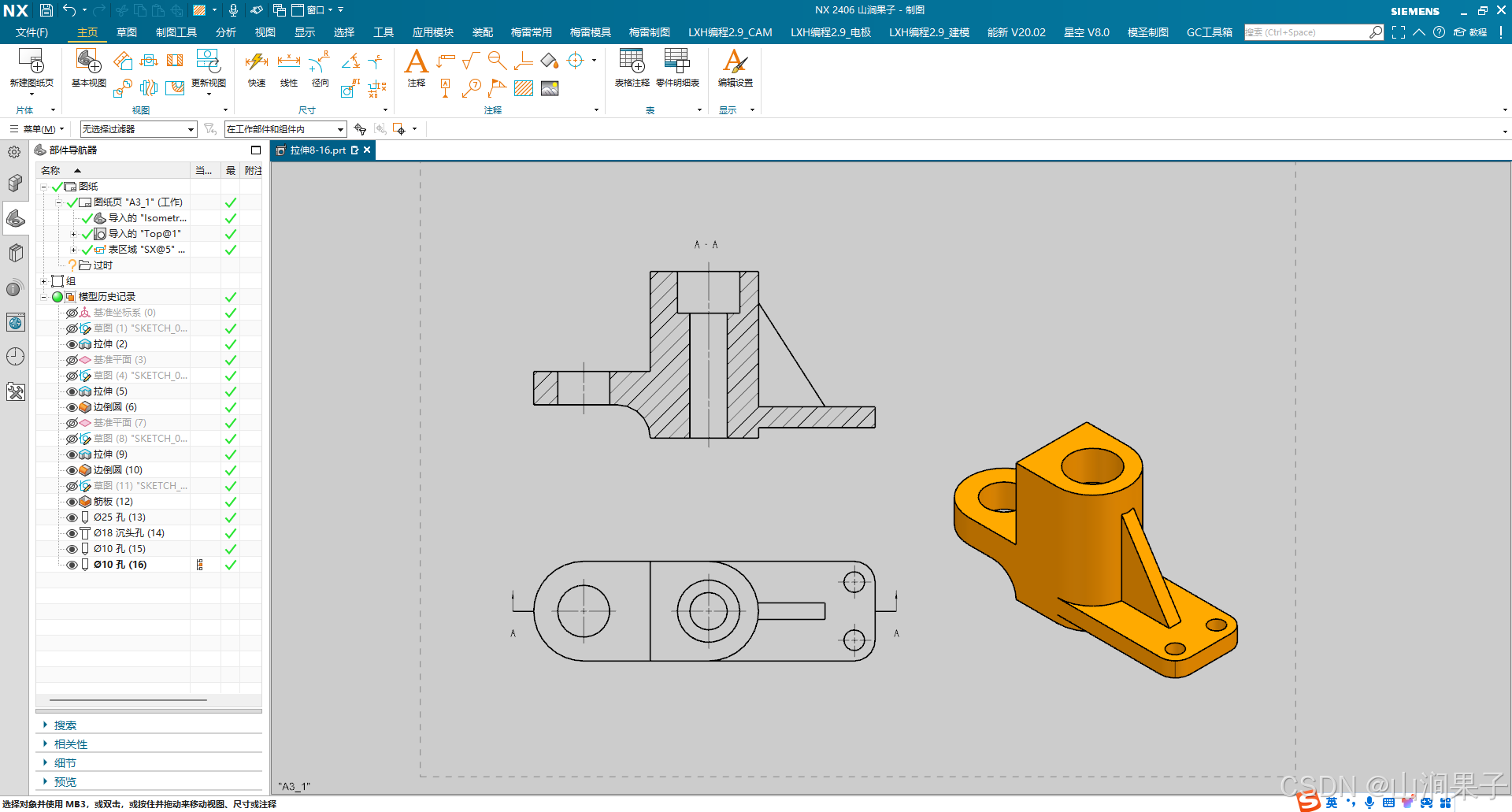

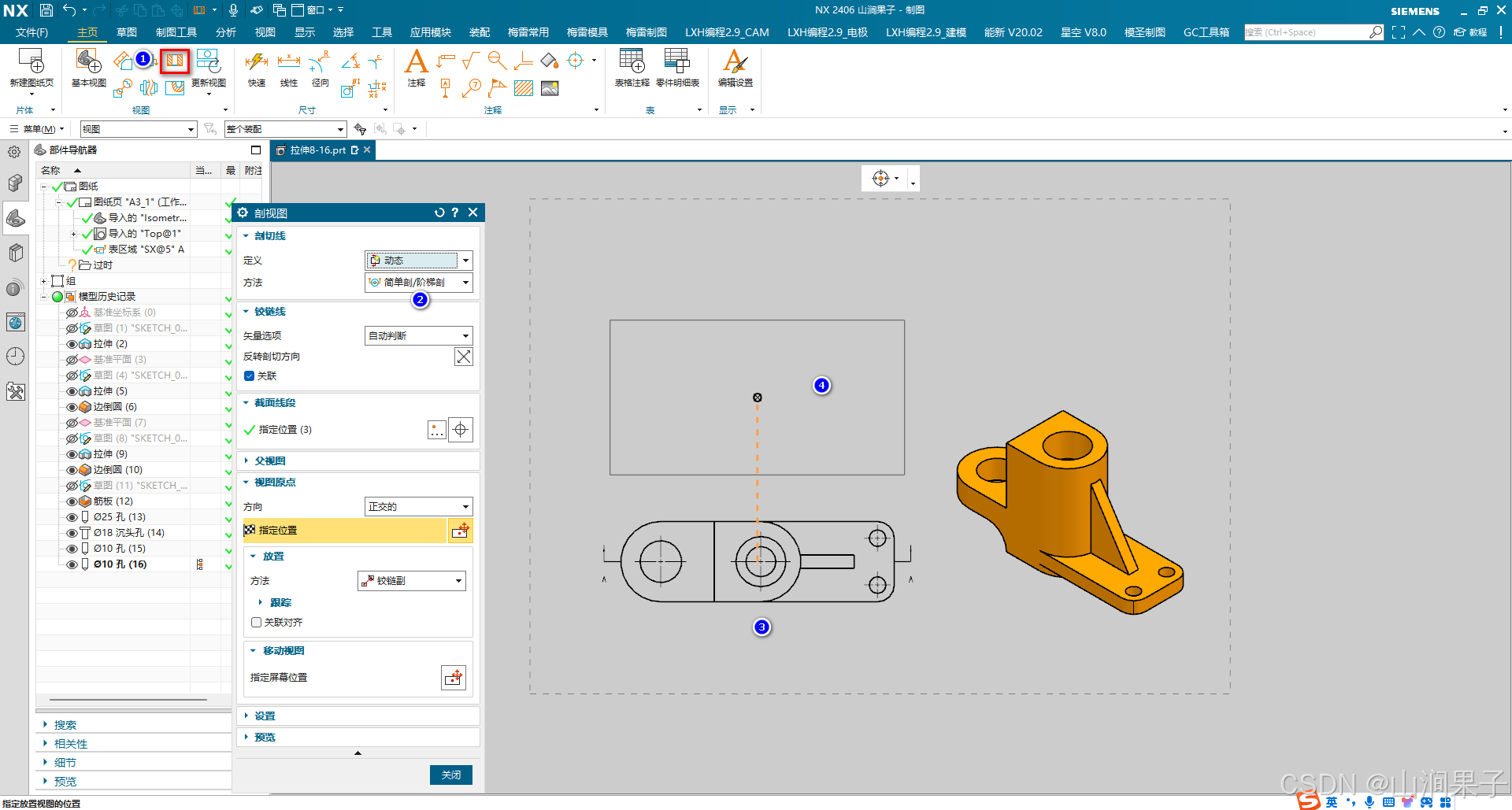

1.先从俯视图上,按照正常的出剖视图方式,添加一个前全剖视图。

UG NX 2406全剖视图(不剖切加强筋)_UG_03

UG NX 2406全剖视图(不剖切加强筋)_右键_04


UG NX 2406全剖视图(不剖切加强筋)_工程图_05


UG NX 2406全剖视图(不剖切加强筋)_UG_06


2. 编辑剖面线

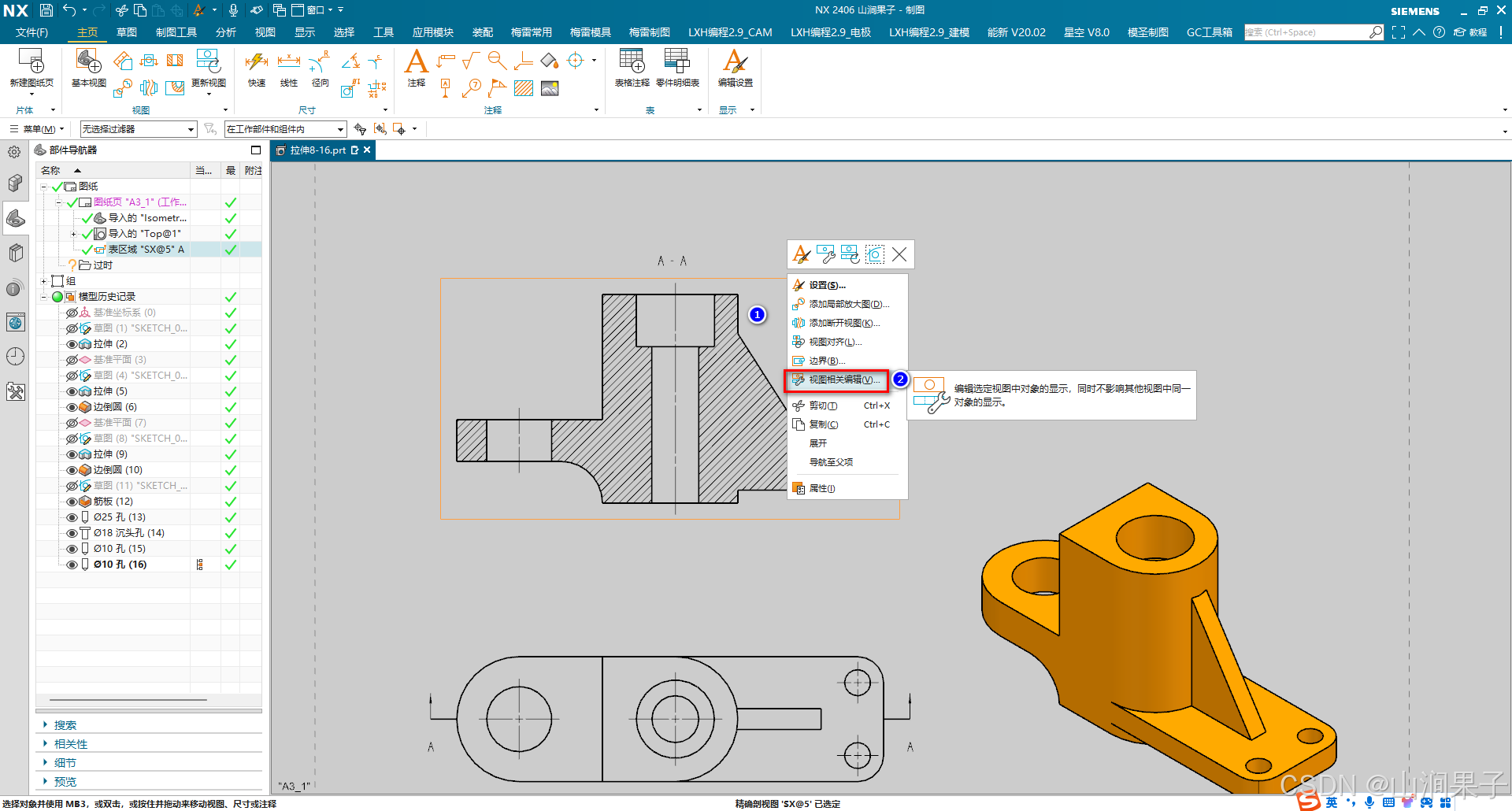

因为这个全剖视图的剖切线不是想要的,先对该剖视图进行一些修改。在剖视图图框上点鼠标右键,在弹出的列表中选择“视图相关编辑”。

UG NX 2406全剖视图(不剖切加强筋)_NX_07

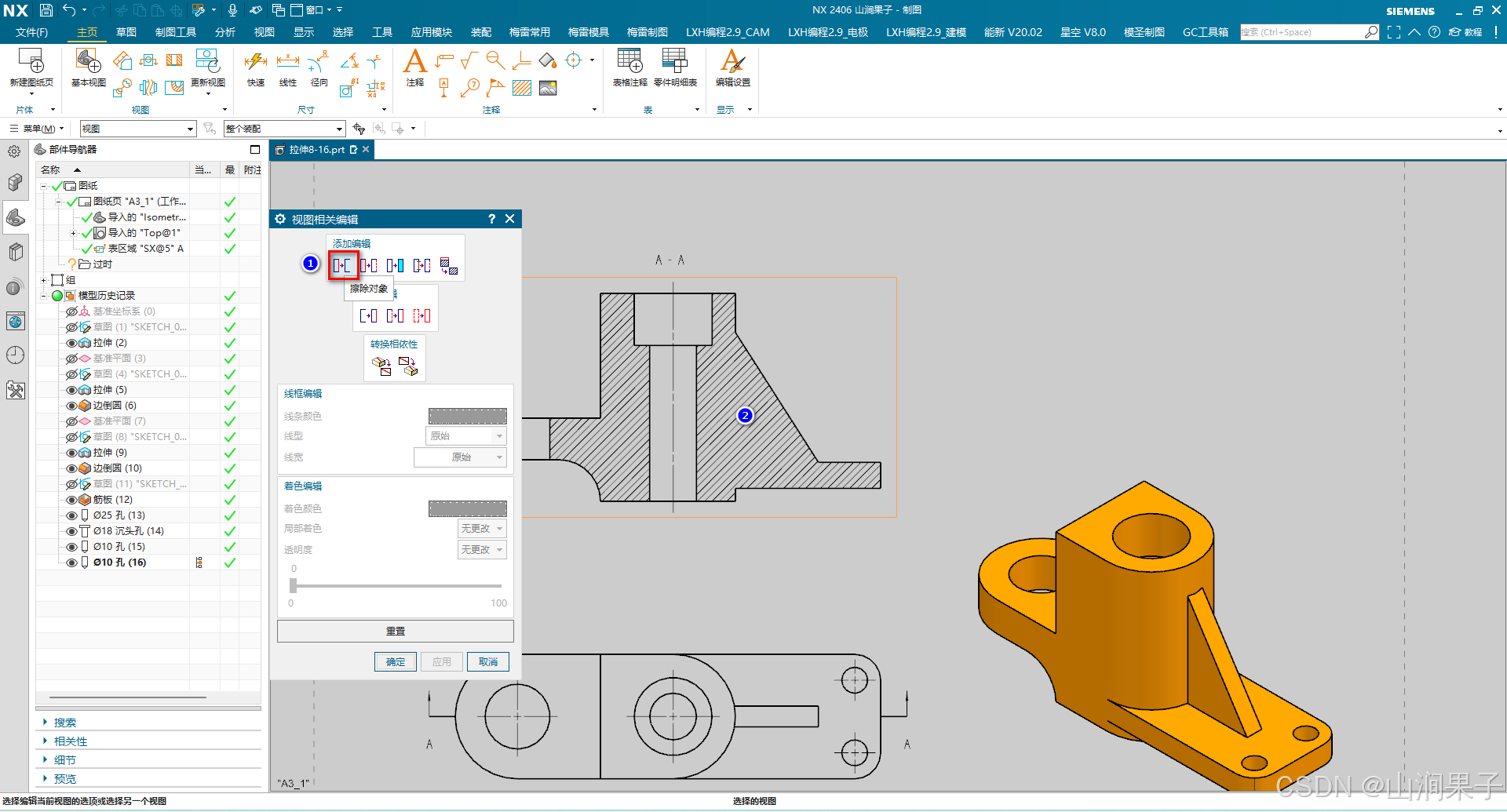

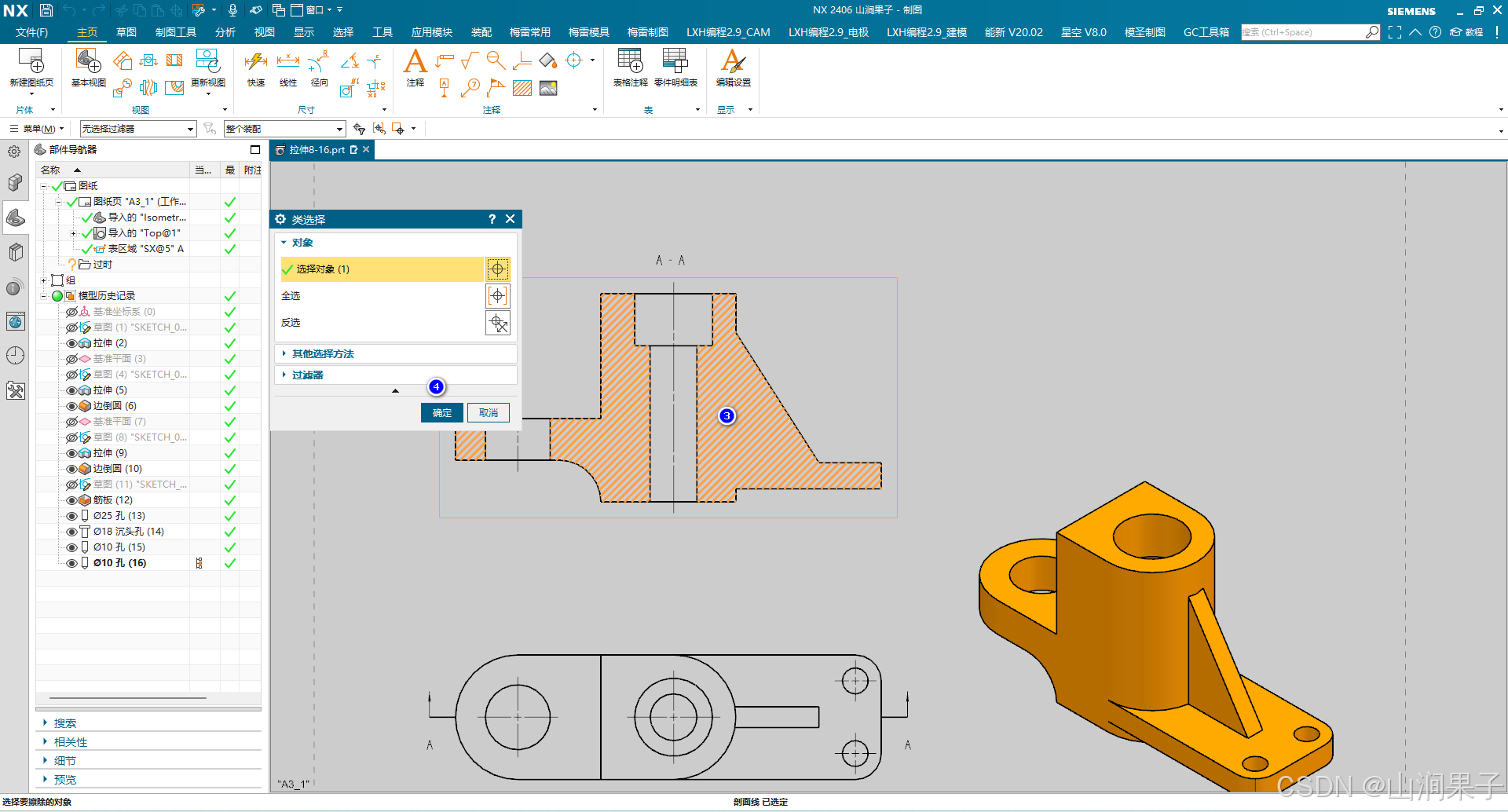

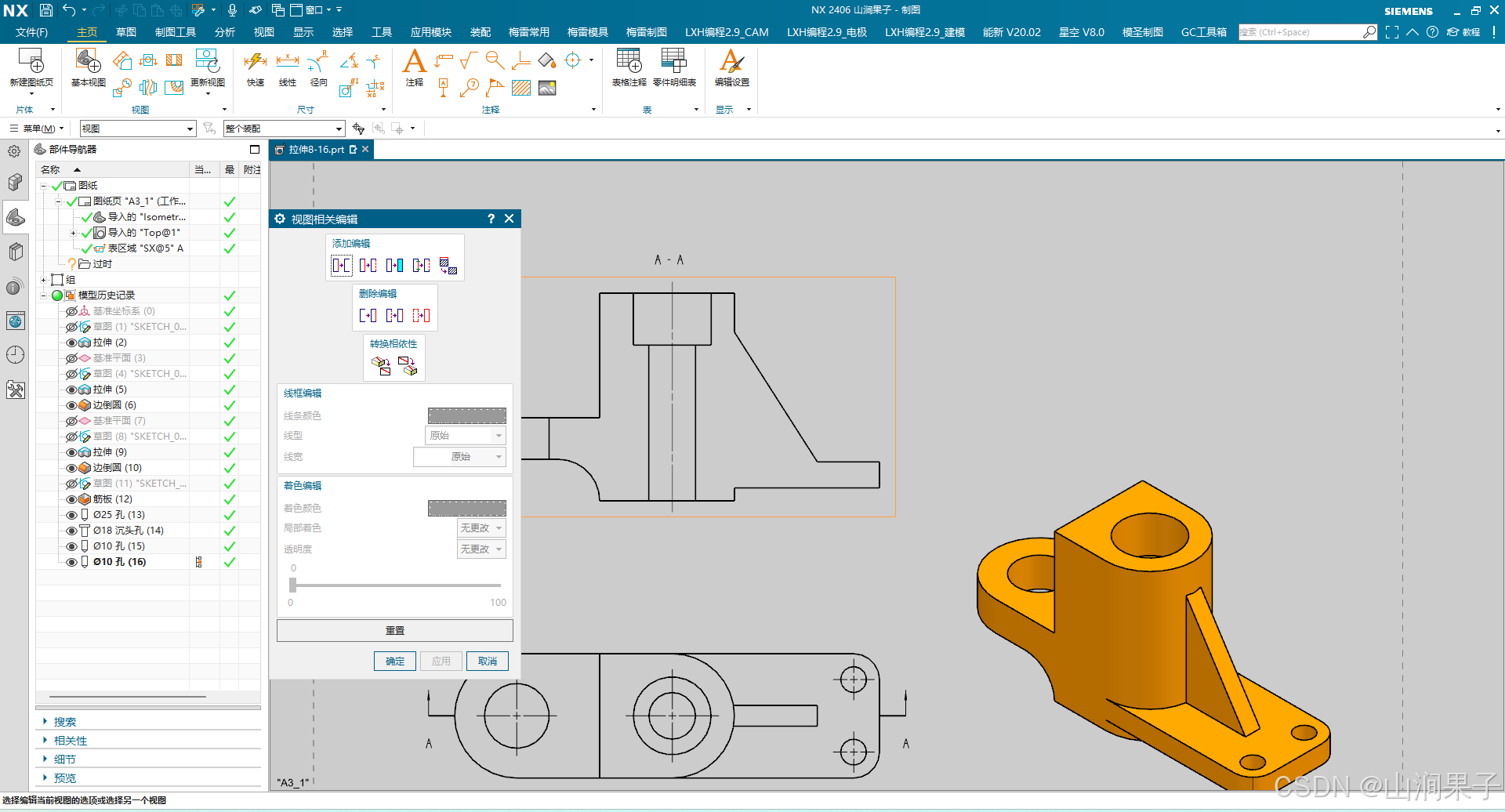

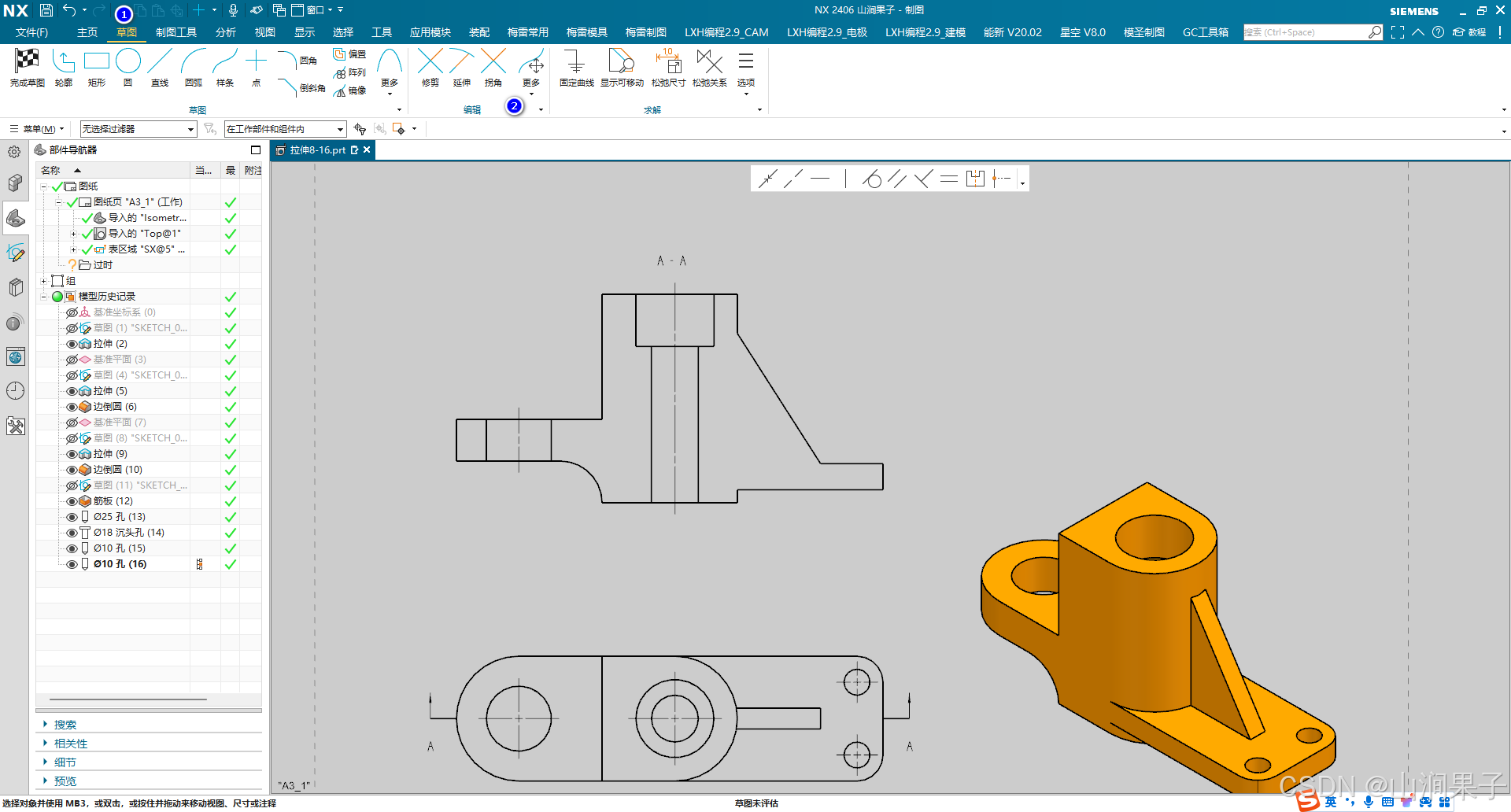

在弹出的对话框中,选择“擦除对象”这一选项;在转为选择对话框后,选择剖视图的剖切线。将剖切线全部“擦除”了,效果如图所示。

UG NX 2406全剖视图(不剖切加强筋)_UG_08


UG NX 2406全剖视图(不剖切加强筋)_NX_09


UG NX 2406全剖视图(不剖切加强筋)_NX_10


3.激活草图视图,投影曲线。

UG NX 2406全剖视图(不剖切加强筋)_右键_11


UG NX 2406全剖视图(不剖切加强筋)_UG_12

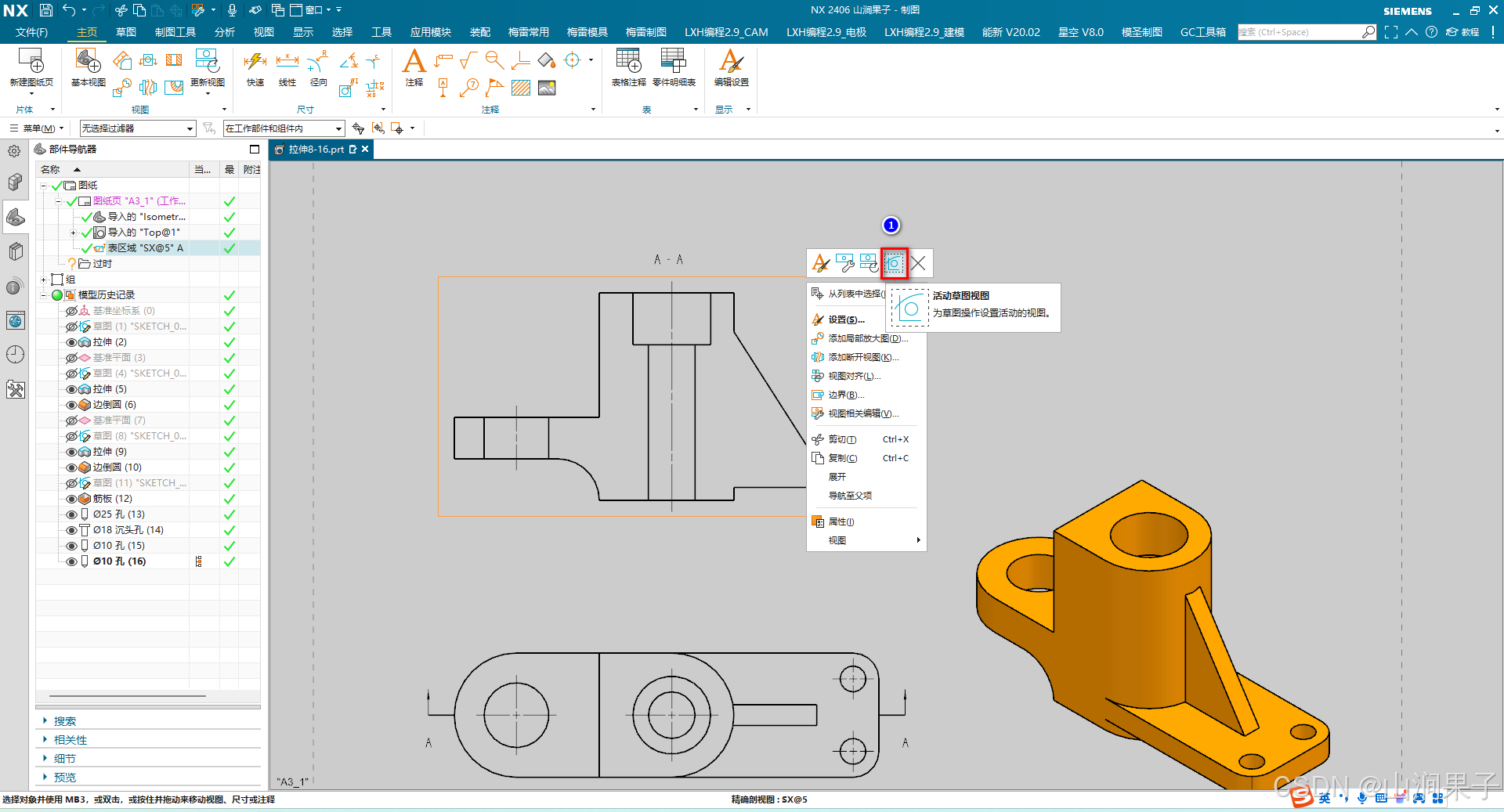

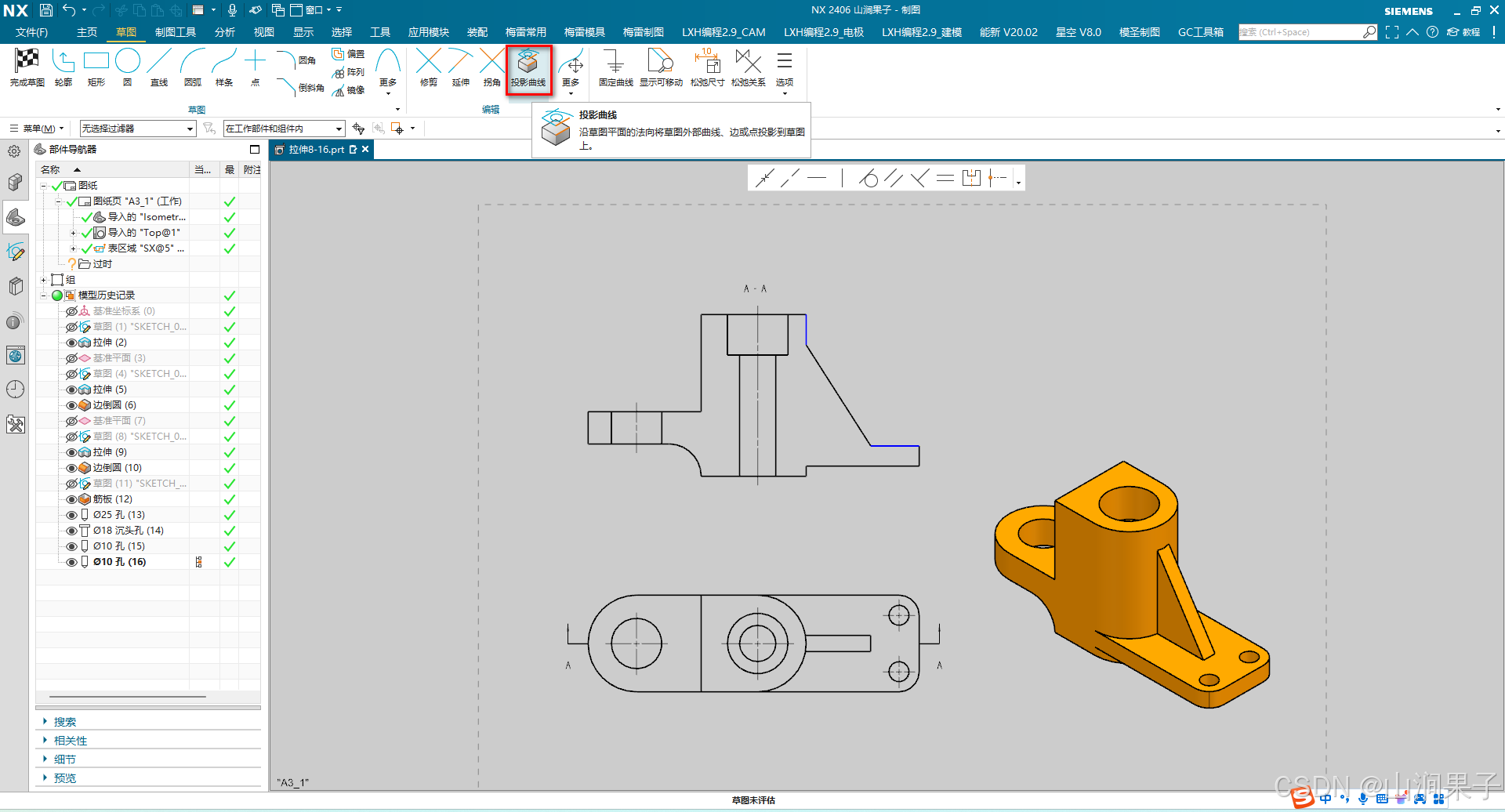

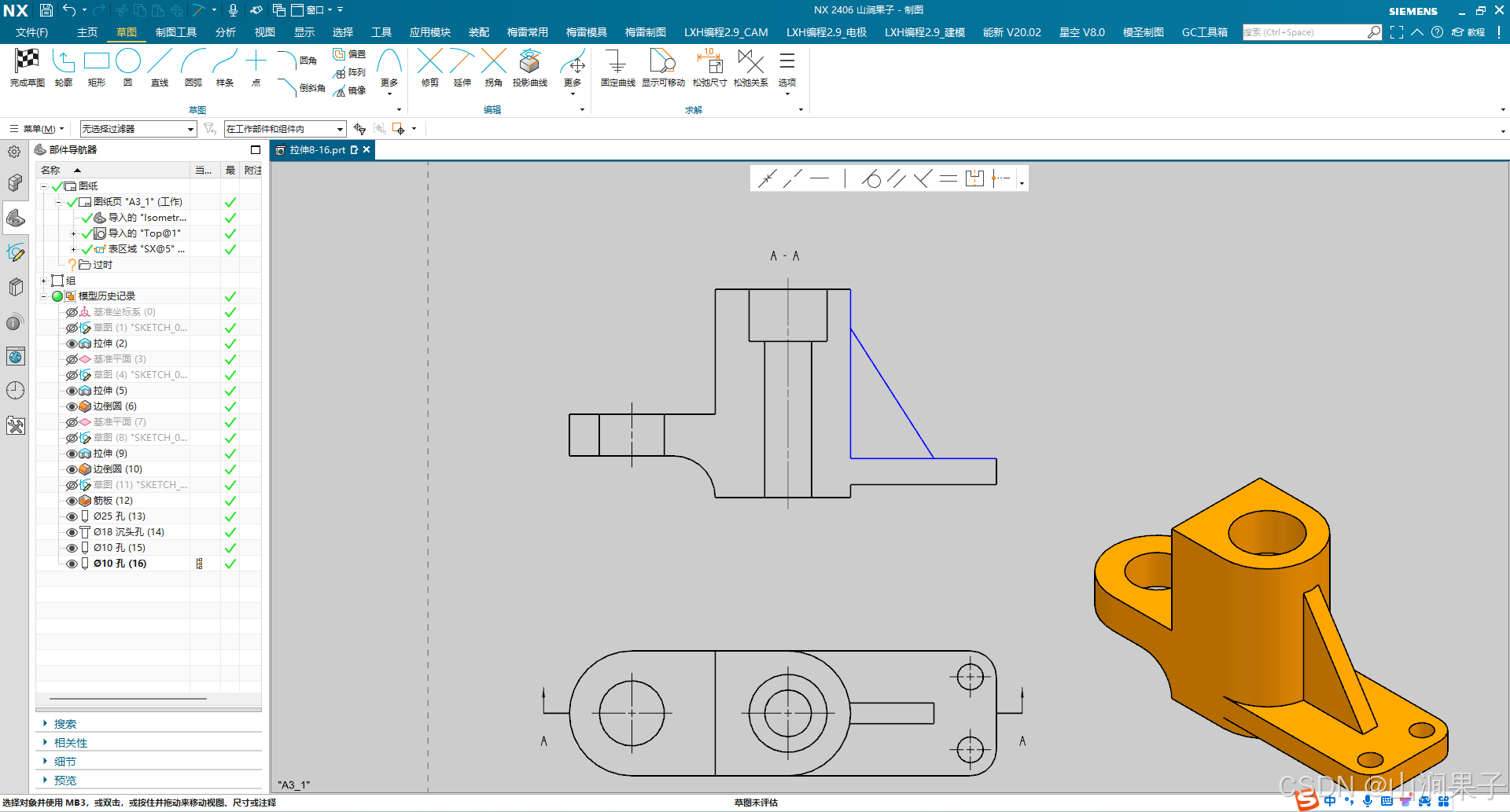

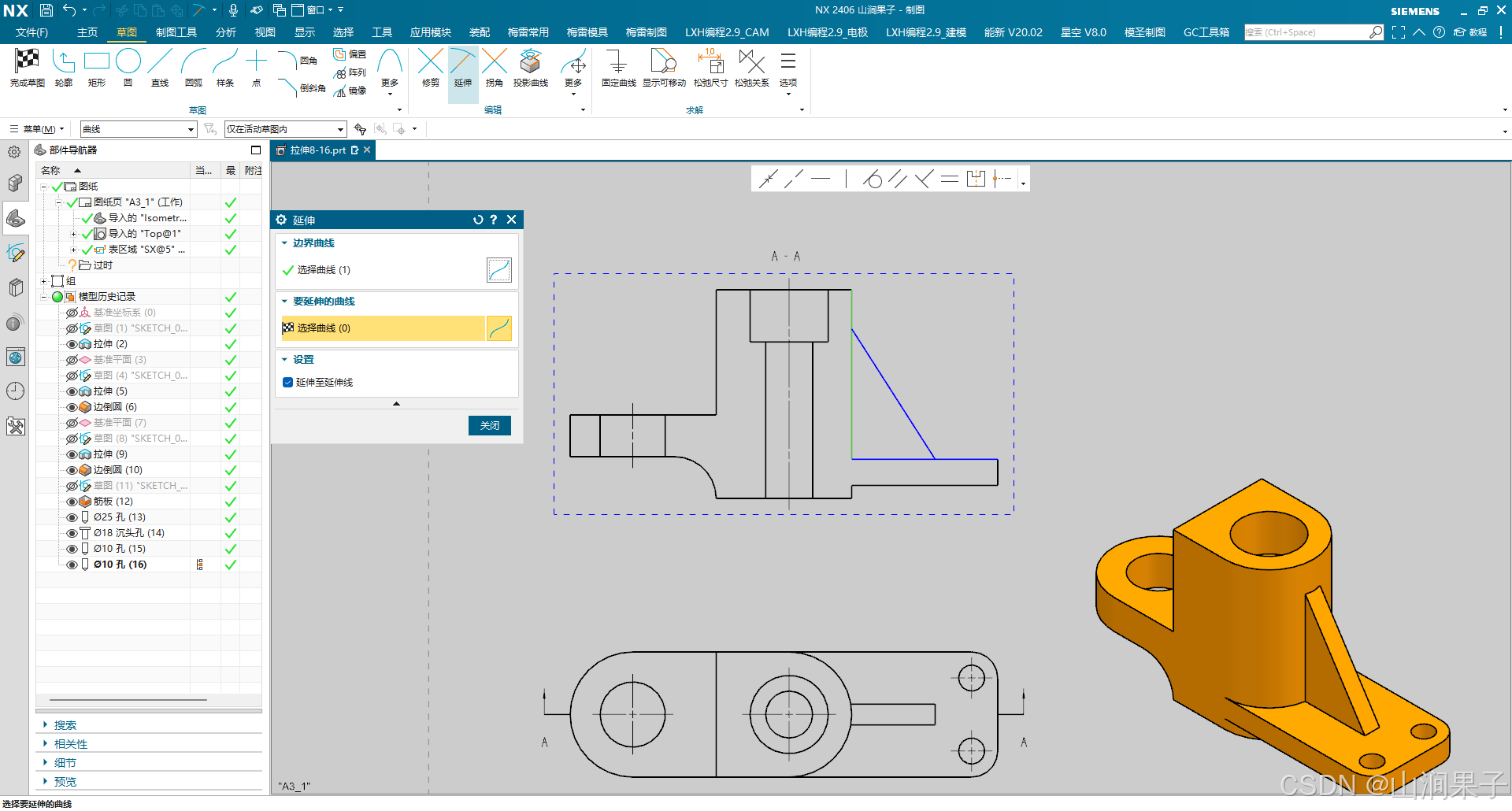

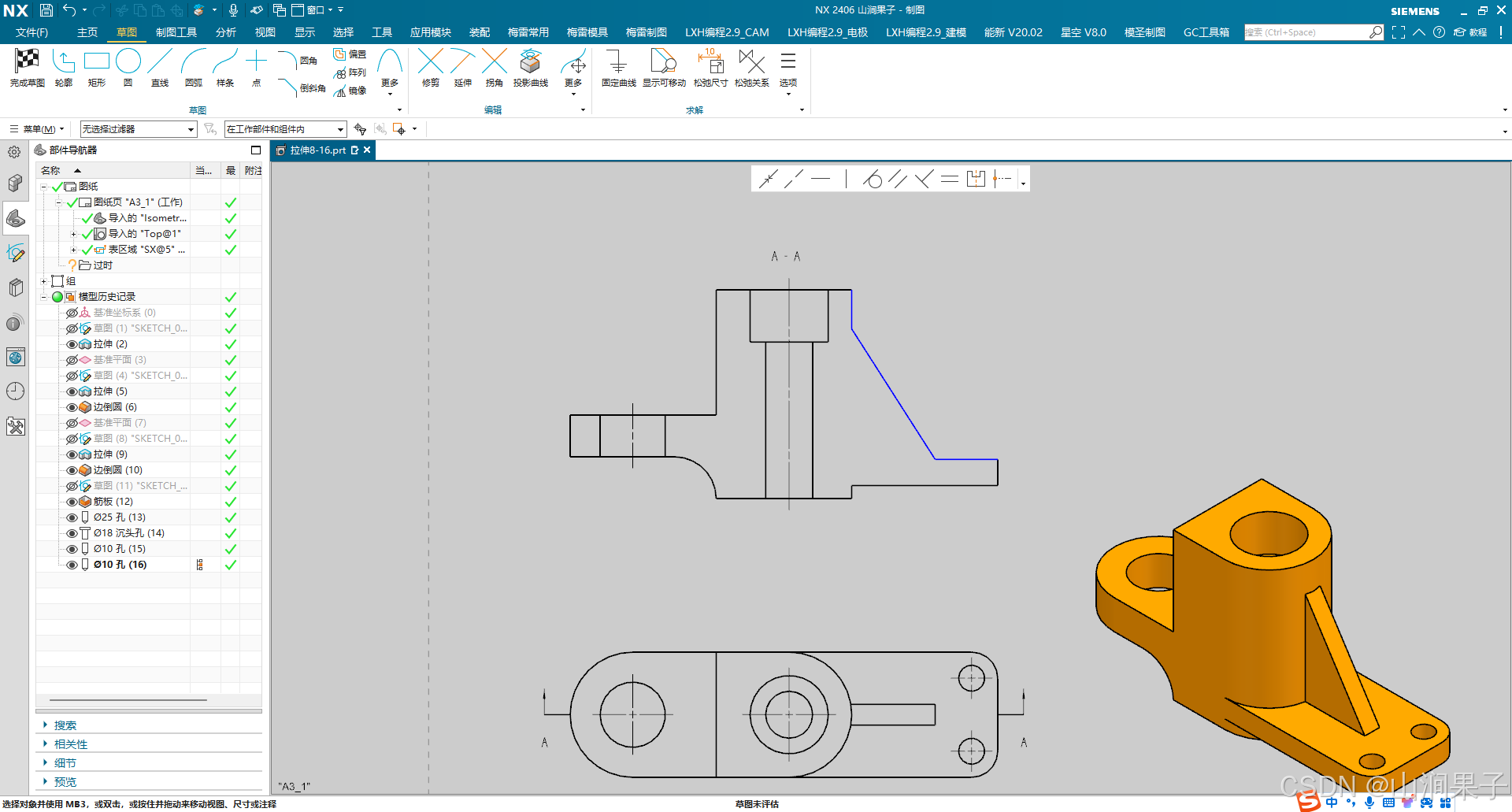

鼠标在剖视图图框上点右键,选择“活动草图视图”,激活草绘命令组;用“ 投影曲线”命令,将要产生剖切线的轮廓提取出来,在加强筋部分,用延伸修剪命令将加强筋与模型分隔开来。

UG NX 2406全剖视图(不剖切加强筋)_工程图_13


UG NX 2406全剖视图(不剖切加强筋)_UG_14

UG NX 2406全剖视图(不剖切加强筋)_UG_15


UG NX 2406全剖视图(不剖切加强筋)_UG_16


UG NX 2406全剖视图(不剖切加强筋)_工程图_17


UG NX 2406全剖视图(不剖切加强筋)_工程图_18

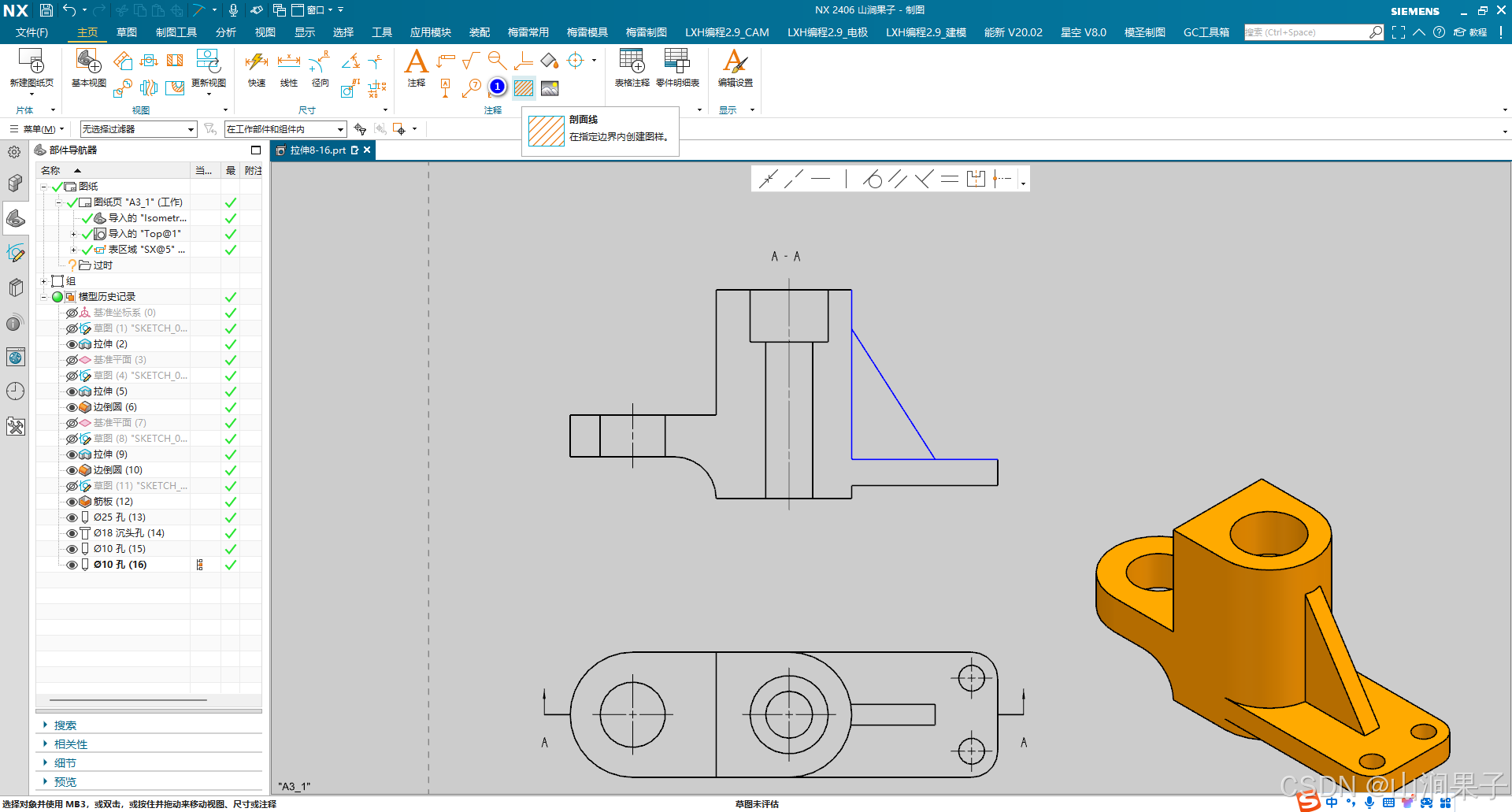

4.主页——注释——剖面线

UG NX 2406全剖视图(不剖切加强筋)_右键_19

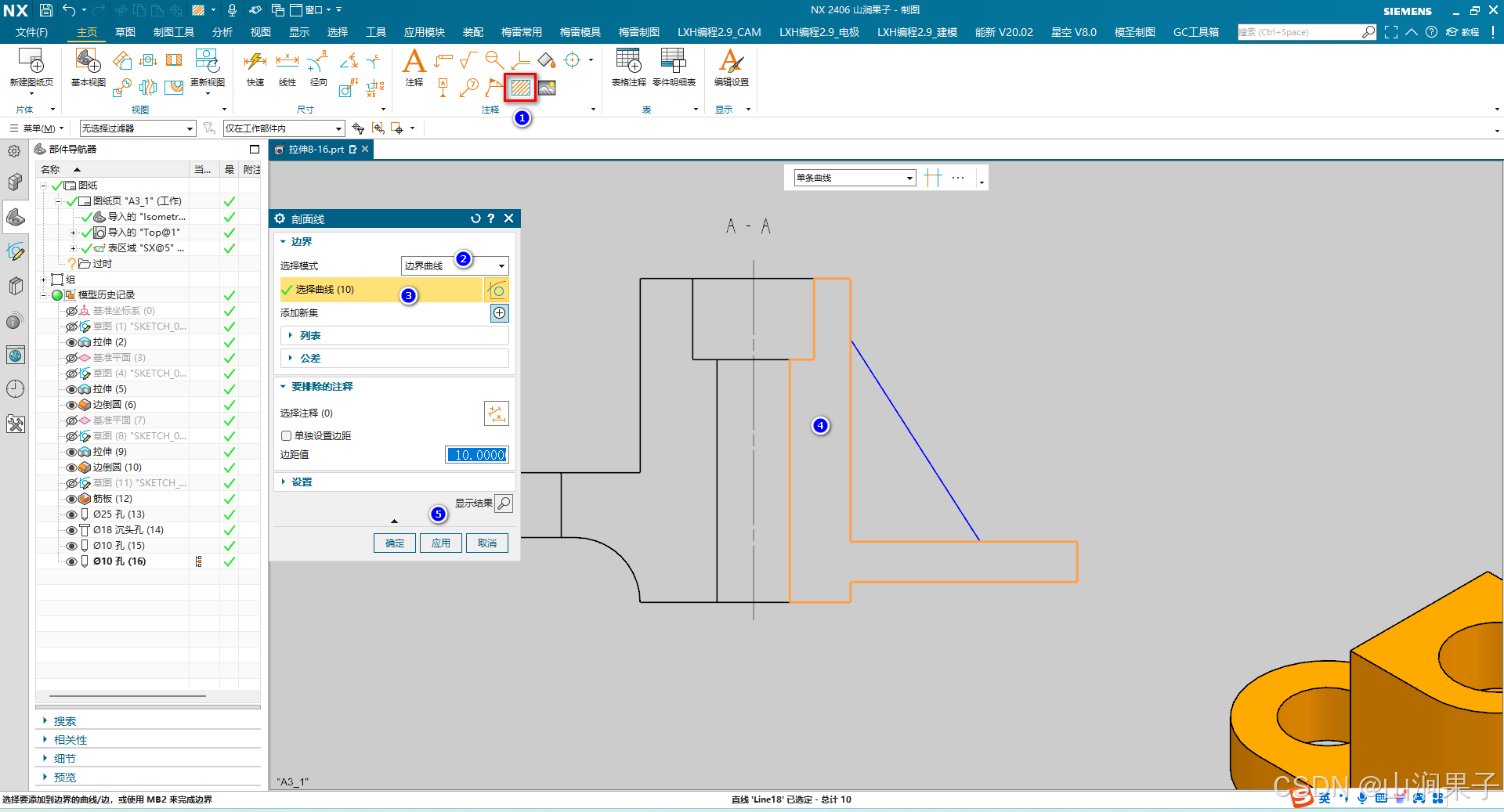

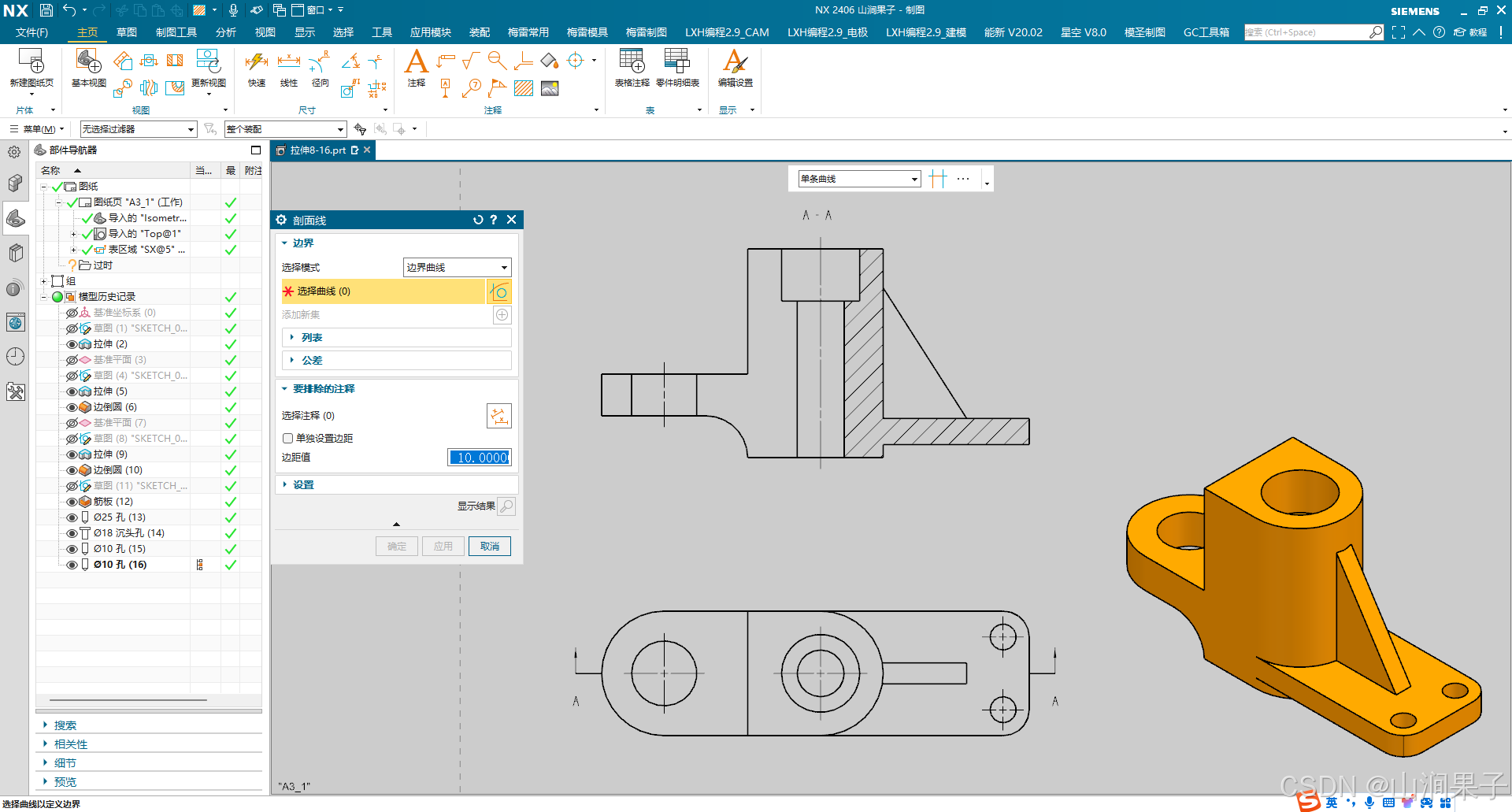

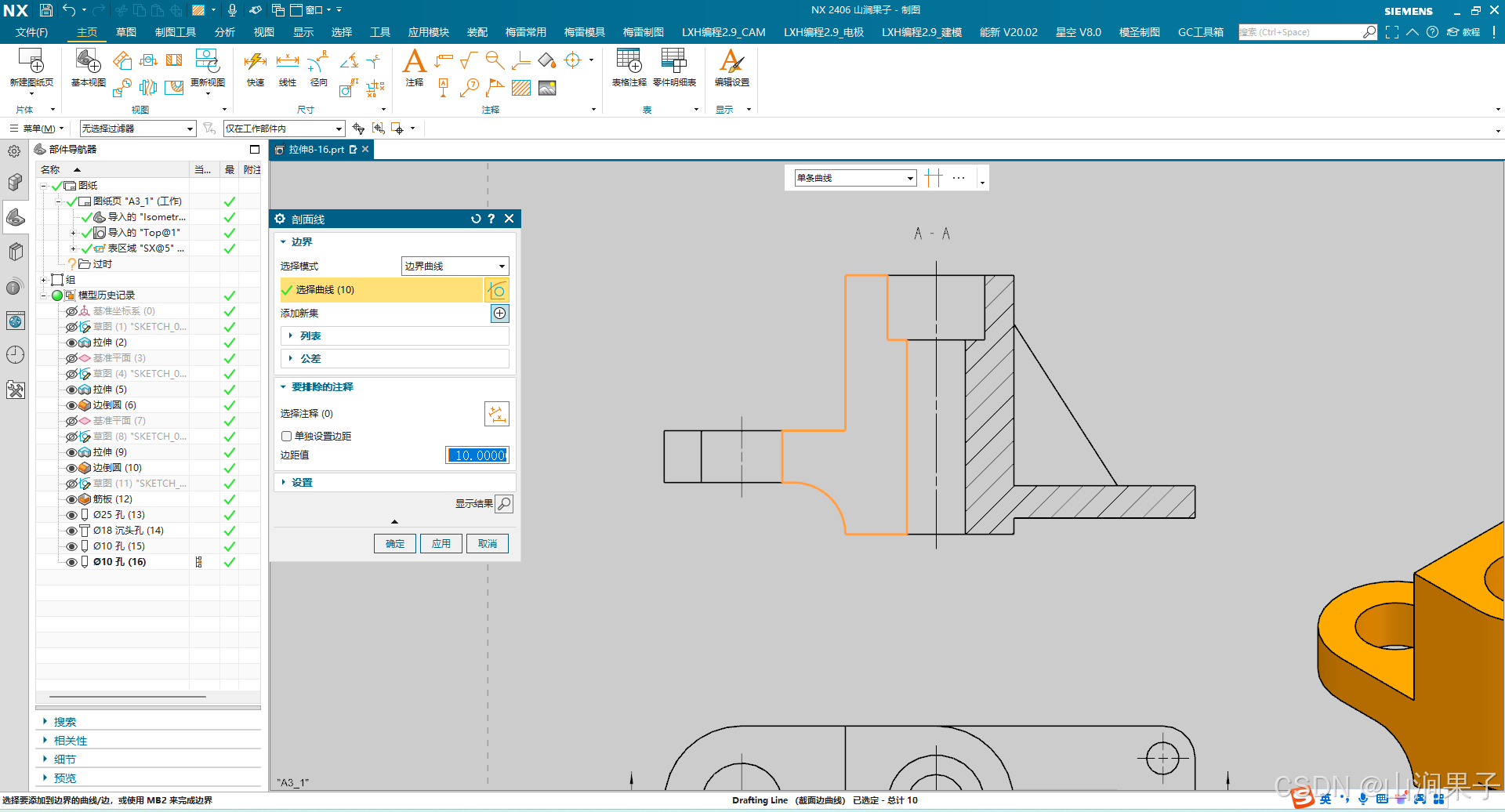

在打开的对话框中,选择模式改为“边界曲线”;选取上一步绘出的曲线(不 要选多或少选了),点确定即可得到想要的剖切线了。

这里的选择模式不一定非要用边界曲线,选用“区域中的点”也可以的。
