华为css配置 dad,华为业务口 CSS配置 供参考学习

下面说明业务口组建CSS，只能在真机上操作，配置如下：

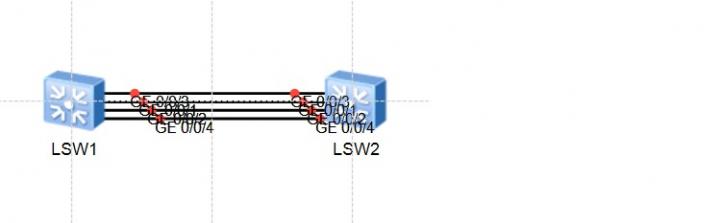

以S9706为例，其不支持集群卡，只能业务卡堆叠，连线如图 将LSW1的四个业务光口 直连 LSW2四个业务光口

配置：

1.配置LSW1和LSW2的集群连接方式、集群ID和集群优先级

# 配置LSW1的集群优先级为200(值大的优先)，集群连接方式为业务口连接方式。

system-view

[lsw1]set css id 1

[lsw1]set css priority 200

[lsw1] set css mode lpu

#配置LSW2的集群ID、优先级100，集群连接方式

【lsw2】set css id 2

[lsw2] set css priority 100

[lsw2] set css mode lpu

配置集群端口

# 配置lsw1的业务口XGE0/0/1～XGE0/0/4为集群物理成员端口并加入集群端口。

[lsw1] interface css-port 1

[lsw1-css-port1] port interface xgigabitethernet 0/0/1 to xgigabitethernet 0/0/4 enable

# 配置lsw2的业务口XGE0/0/1～XGE0/0/4为集群物理成员端口并加入集群端口。

[lsw2] interface css-port 1

[lsw2-css-port1]port interface xgigabitethernet 0/0/1 to xgigabitethernet 0/0/4 enable

3.使能集群功能

# 使能lsw1的集群功能并重新启动lsw1。

[lsw1] css enable

Warning: The CSS configuration takes effect only after the system is rebooted. The next CSS mode is lpu. Reboot now? [Y/N]:y

# 使能lsw2的集群功能并重新启动lsw2。

[lsw2] css enable

Warning: The CSS configuration takes effect only after the system is rebooted. The next CSS mode is lpu. Reboot now? [Y/N]:y

4.待集群建立后，验证配置结果

display css channel

可以看到所有端口都变成四维的了

Chassis 1               ||               Chassis 2

================================================================================

Num [Css-port]       [Lpu Port]         ||    [Lpu Port]            [Css-port]

1     1/1    XGigabitEthernet1/0/0/1      XGigabitEthernet2/0/0/1      2/1

2     1/1    XGigabitEthernet1/0/0/2      XGigabitEthernet2/0/0/2      2/1

3     1/1    XGigabitEthernet1/0/0/3      XGigabitEthernet2/0/0/3      2/1

4     1/1    XGigabitEthernet1/0/0/4      XGigabitEthernet2/0/0/4      2/1

说明集群成功

记忆：配置业务集群一共五步 配置集群ID、设置集群优先级、配置集群模式、配置集群端口加入、集群使能重启
