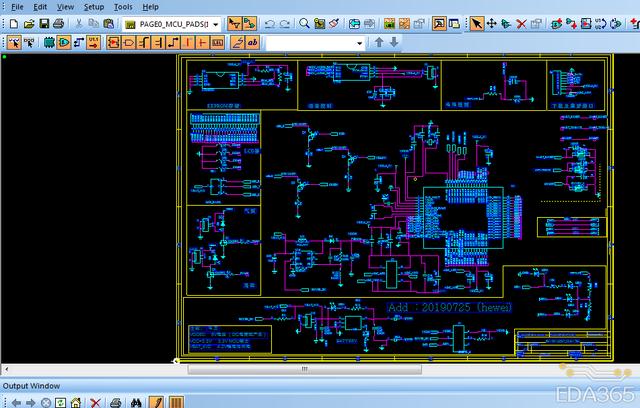

1、使用Power Logic软件打开pads的原理图(此处使用的是PADS9.5版本的)；

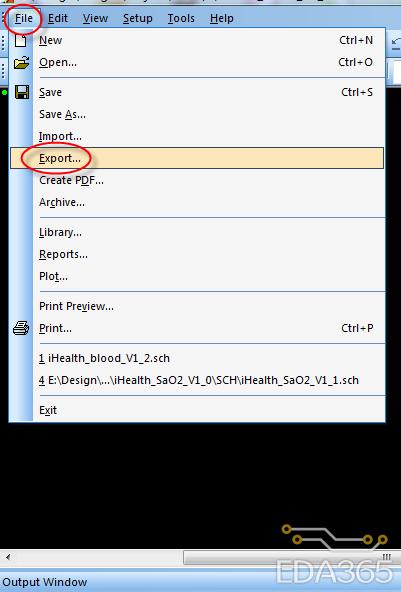

2、执行菜单命令：File->Export->在弹出的对话框中点击“保存”按钮，然后选择“Select All”，并选择PADS Logic2005的版本输出，最后点击“OK”，会在当前目录下生成一个txt文件；

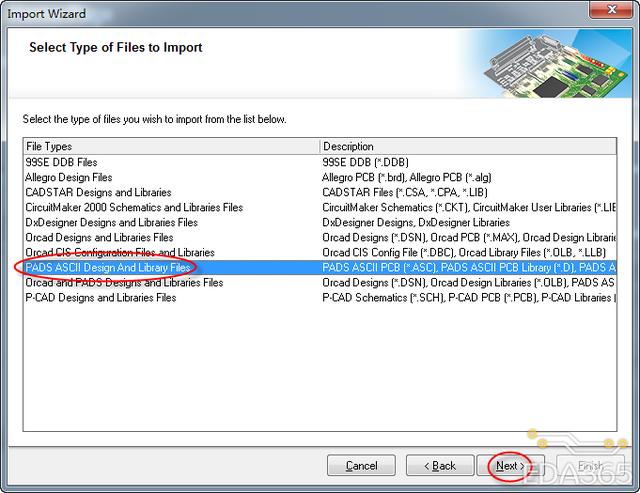

3、打开AD软件(此处使用的是AD09版本)，然后执行菜单命令：File->Import Wizard->点击“Next”->点击“PADS ASCII Design And Library Files”->然后点击“Next”；

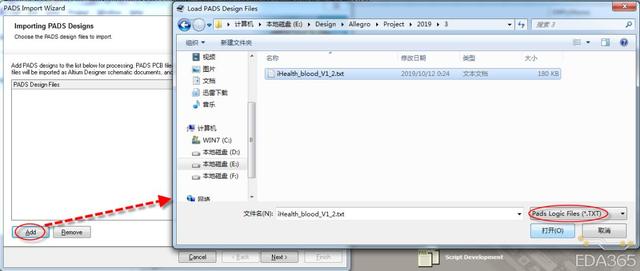

4、点击“Add”按钮，添加第二步生成的txt文件，文件添加进来后就根据提示一直点击“Next”按钮，直到Finish为止；

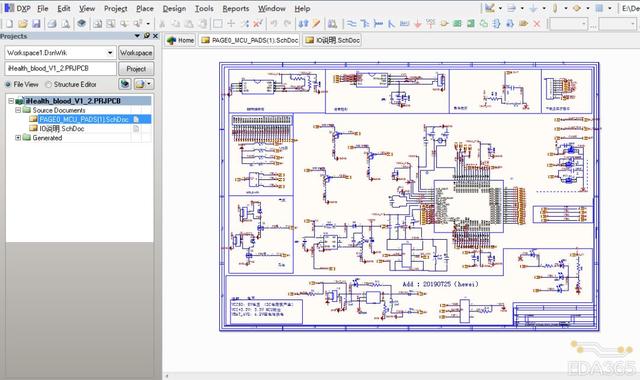

5、将Power Logic的原理图转成AD的原理图后，接下来的工作就是将AD的原理图再转成orcad的原理图了，关于AD的原理图转Orcad的原理图的详细操作方法请参考文章(题目就是链接哦)：

如何将AD原理图直接转为Orcad的原理图(17.2新转法)
