的Bromolow 旗舰服务器主板

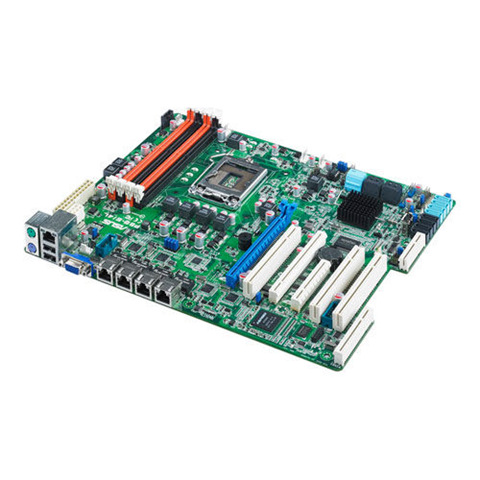

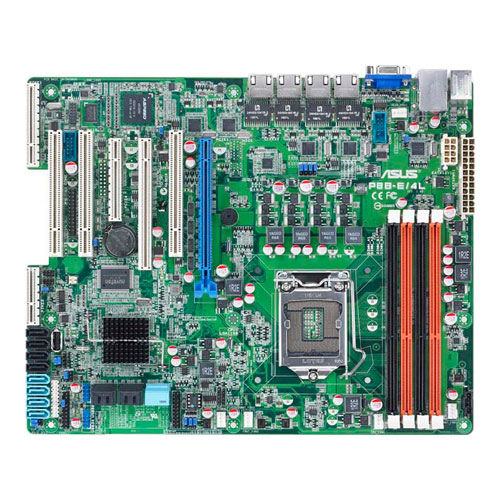

华硕 P8B-E/4L 是针对 Bromolow 平台而特别设计的服务器主板，采用英特尔® C204 PCH芯片组，集结了SATA 6G存储技术，四个英特尔® 服务器级千兆网卡，ASMB5-iKVM远程管理模块及支持多种操作系统，这使P8B-E/4L 成为多功能解决方案的最佳选择。

加入比较列表

打印

的Bromolow 旗舰服务器主板

最新 LGA1155 插槽提供优异的性能

P8B-C系列支持市场上不同等级的多种处理器，包括有英特尔® 至强® E3-1200 处理器家族，英特尔® 酷睿™ i3-2100处理器家族。全新的平台架构采用LGA1155封装，内存和PCI Express集成的控制器，支持双通道DDR3 ECC内存和多达20条PCI Express 2.0链路。支持ECC (错误更正码) 内存以提升数据完整性，使系统在工作时更趋于安全稳定。提供更多的PCI Express 2.0通道，有助于各种服务器应用程序。更重要的是，与上代产品相比，其整体性能提升达25％。

支持原生SATA 6Gb/s

P8B-E/4L内建英特尔® C204芯片组，原生支持最新Serial ATA (SATA) 6G 接口。提供高达6.0Gbps 数据传输率, 并使带宽达到上代SATA 3Gb/s速度的两倍。凭借优异的协议及电子特性，用户可以通过更好的I/O性能及即将到来的SSD应用程序，从这个全新的接口中受益。

支持华硕PIKE SAS2 6Gb/s

华硕可选购的 PIKE (专有 I/O 扩充套件) 符合在原有服务器直接升级 SAS RAID 的需求，重要的是它通过独特的插槽连接至服务器，因此不需要牺牲扩充能力。此外，P8B-E/4L 通过PIKE 接口支持最新SAS2 6Gb/s, 是SATA 3Gb/s传输速度的两倍。华硕PIKE 2008 支持RAID 0, 1, 10 及 1E; PIKE 2008/IMR 支持RAID 0, 1, 10, 5及50; PIKE 2108 是一个硬件RAID 解决方案，可以支持高性能的RAID 0, 1, 10, 5, 6, 50 及60。

四个英特尔® 服务器级千兆网卡及支持IPv6

随着互联网流量的快速增长，华硕P8B-E/4L配备了英特尔® 千兆网卡控制器且支持IPv6 ，向下兼容于IPv4 协议。凭借支持IPv6，客户可以无缝地配置新系统与现有的以太网环境。此外，它具备了网卡绑定(teaming)、容错(Fault Tolerance)及负载均衡(Load Balance) 功能，可为使用者带来前所未有的极致网络体验。

集成ASMB5远程管理模块的BMC engine，IPMI 2.0 + KVM-over-IP

如果选购ASMB5-iKVM远程管理模块，用户可以在任何时间、任何地点通过键盘、显示器和鼠标(KVM over Ethernet)在BIOS层面远程、实时进入系统进行监控与管理。

支持多种操作系统P8B-E/4L支持多种主流服务器和客户端操作系统，如Windows 2008 R2，Windows 7， Cent OS，redhat，SuSE Linux等，以满足不同客户的需求。

UEFI BIOS

为了迎合大容量硬盘的趋势，P8B-E/4L系列配备了UEFI BIOS。此UEFI BIOS 支持最新的GPT (GUID分区表) 分区格式及向下兼容于传统的MBR (主引导记录) 分区格式，用户可以轻松、灵活地管理超大容量的硬盘或者分区，例如：单硬盘或2.2TB以上的单分区。

P8B-E/4L

产品概述

产品规格

产品图库

服务与支持

打印

处理器 / 系统总线

1 x Socket LGA1155

支持英特尔® 至强® E3-1200 处理器家族

支持英特尔® 至强® 处理器 E3-1200 v2 系列

支持英特尔® 酷睿™ i3-2100 处理器家族

支持英特尔® 奔腾™ G800/G600 处理器家族

支持英特尔® 赛扬™ G500/G400 处理器家族

* 请查阅华硕网站了解CPU支持列表

芯片组规格

Intel® C204 芯片组

内存

内存插槽数 : 4个内存插槽 (双通道)

内存容量 : 最高可达 32GB UDIMM

内存类型 : DDR3 1600/1333/1066 UDIMM 支持 ECC 功能*1

内存规格: 8GB, 4GB, 2GB, 1GB UDIMM

扩展槽

插槽总数 : 6

插槽位置1 : PCI 32bit/33MHz

插槽位置2 : PCI 32bit/33MHz

插槽位置3 : PCI-E x8 (Gen2 X4 Link)

插槽位置4 : PCI-E x16 (Gen3 X8 Link) *2

插槽位置5 : PCI 32bit/33MHz

插槽位置6 : PCI-E x16 (Gen3 X16 Link), 如果插槽 4 被占用，自动切换到x8 link *2

额外插槽1 : PIKE 插槽，支持存储扩展功能

Follow SSI Location#

尺寸规格

ATX (12"x9.6")

华硕独特功能

FAN speed control

Rack Ready (Rack and Pedestal dual use)

存储功能

SATA 控制器:

Intel® C204

2 x SATA3 6Gb/s 接口

4 x SATA2 3Gb/s 接口

英特尔矩阵存储技术(RST)(仅支持Windows)

(支持软件RAID0, 1, 5, 10 )

LSI® MegaRAID (支持 Linux/Windows)

(支持软件RAID 0, 1, 10 )

SAS/SATA 控制器 :

ASUS PIKE 2008 8-port SAS2 6G RAID 卡 (选配)

ASUS PIKE 2008/IMR 8-port SAS2 6G RAID 卡(选配)

ASUS PIKE 2108-32PD 8-port SAS2 6G RAID 卡 (选配)

ASUS PIKE 2208 8-port SAS 6G HW RAID 卡 (选配)

ASUS PIKE 2308 8-port SAS 6G RAID 卡 (选配)

ASUS PIKE 9230 4-port SATA 6G RAID 卡 (选配)

网络

4 x Intel® 82574L + 1 x 千兆管理网络接口

图形显示

Aspeed AST2050 + 16MB VRAM

板载 I/O

1 x TPM 接针

1 x PSU 电源接口 , 24-pin ATX 电源接口 + 8-pin ATX 12V 电源接口

1 x 管理接口 , 板载接针支持选购管理卡

1 x 内部 A Type USB 接口

2 x USB pin 接针 , 高达 4 个设备

5 x 风扇接口 , 4pin (3pin/4pin 风扇双支持)

1 x SMBus

1 x 机箱开启检测接口

2 x 串口接针

背板 I/O 接口

2 x External USB Port

1 x VGA Port

4 x RJ-45

1 x PS/2 KB/Mouse

合规性认证

CE, C-Tick, FCC(Class B)

管理功能

ASWM Enterprise

Optional ASMB5-iKVM for KVM-over-Internet

电磁干扰

美国 (FCC, CFR47 Part 15, Class B)

欧洲 (CE, EN55022 & EN55024)

澳大利亚 (C-TICK)

环境

Operation temperature: 10℃ ~ 35℃

Non operation temperature: -40℃ ~ 70℃

Non operation humidity: 20% ~ 90% ( Non condensing)

配件

标准礼品盒包装:

1 x 用户指南

1 x 华硕主板支持光盘

1 x I/O 挡板

4 x SATA 3G 数据线

2 x SATA 6G 数据线

1 x Plate for LGA1155

标准整批包装:

1 x 用户指南

1 x 华硕主板支持光盘

1 x I/O 挡板

1 x Plate for LGA1155

产品包装

标准礼品盒包装

标准整批包装

备注

*1 DDR3 1600 can only be supported with Intel® Xeon® E3-1200 v2 Processor

*2 Gen3 link can only be supported with Intel® Xeon® E3-1200 v2 Processor'
