android三大组件,详细分析Android输入法框架的三大组件

现在输入法在我们日常生活中是不可缺少的一部分了，因为现在科学技术的快速发展，很多电子产品都需要输入各种各样的字或者数字或者字母等输入，现在比较常见的是在手机端或者PC端上，都有使用各式各样的输入方式，比如搜狗、百度、五笔等。本文就详细介绍Android输入法框架的三大组件。

Android输入法框架(Input Method Framework，IMF)是Android中非常重要的模块，它分布于三个部分(确切的说，是三个进程)，编辑框的客户、输入法服务和输入法管理者服务。编辑框的客户(Client)app，表示普通的使用输入法的app进程。当点击编辑框时，会切换出当前选中的输入法;当用户在输入法输入字符，提交候选词，则会更新到编辑框中。为了完成这些行为，它需要跟下面的两个输入法相关服务进行交互。对于普通app开发者而言，他们一般使用系统提供的EditText，该类和其父类TextView已经很好的封装了跟输入法服务之间的交互;如果是自定义的编辑框，则需要自己处理这种交互。输入法(input method，IME)服务(service)，是具体的输入法进程，例如自带的拉丁输入法或者谷歌，搜狗等拼音输入法。它们一般提供一个输入窗口，可以根据用户的要求打开或者关闭;可以把用户输入的字符和提交的候选词更新给client等等。这是一个用户级别的Service。为了方便开发者编写新的输入法，IMF提供了抽象基类InputMethodService供输入法开发者扩展。输入法管理者(Input method manager，IMM)服务(Service)，这是一个Android系统级的服务，用于管理多个输入法以及同其他系统服务(例如window manager service)进行交互。这部分代码是app开发者和IME开发者都不需要关心的。

为了方便描述，后文分别称该三个组件为：client，IME和IMM。

这三个部分需用共同合作才能完成输入法的工作。例如打开一个app，并且一个edit框获取了focus焦点。此时client会通知IMM打开输入法，然后IMM查看当前选中的IME，并调用该IME的start操作。这个简单的开始操作需要三个组件的配合。再比如用户提交了候选词，此时IME需要将候选词告诉client。这里须要IME和client的合作。

因为这三个部分是三个进程，所以它们之间必须通过IPC进行通讯。在Android中，IPC机制是通过binder机制和aidl接口进行通信的。

对于Client而言，它提供了两个接口IInputMethodClient.aidl和IInputContext.aidl。前者是供IMM调用的，后者是供IME调用的。IMM提供了接口IInputMethodManager.aidl供其他两个组件调用。IME提供了两个接口IInputMethod.aidl和IInputMethodSession.aidl，前者供IMM调用，后者供client直接调用。

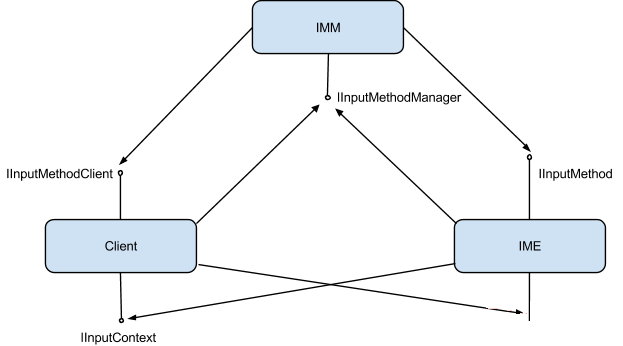

这些调用关系可以参考下图：

这些接口定义都在java/com/android/internal/view目录下。那这些接口是如何实现的呢?

先看client提供的接口。IInputContext是由同一目录下的IInputConnectionWrapper实现的。正如名字所说，它只是一个wrapper，它把接收到的IPC消息委托给你InputConnection的一个实现。例如对于EditText而言，实现是EditableInputConneciton。

在调用方，IME也不是直接操作IInputContext接口。它会调用实现了InputConnection接口的InputConnectionWrapper(也在前面目录下)。该对象封装了从client传过来的IInputContext实例。

对于IME对client的调用操作，它会经历下面流程(以调用commitText为例，它表示提交候选词)：

InputConnectionWrapper.commitText被IME进程中其他代码调用。委托给IInputContext stub对象。通过IPC跨进程传输IInputConnectionWrapper接受到该消息并调用其commitText处理。如果当前在主UI线程，则直接嗲用InputConnection的实现(例如EditableInputConnection)的commitText方法;否则通过handler进行线程间通信。

在IME看来，接口是InputConnection;在client上，实现的也是InputConnection。IInputContext完全被隐藏起来了。所以Android官方文档说IME通过InputConnection接口来操作client。

再看client提供的另外一个接口IInputMethodClient，IMM是直接调用的。IMM的代码就是InputMethodManagerService。在client端，InputMethodManager类中有一个对IInputMethodClient.stub的实现。

对IMM提供的IInputMethodManager接口而言，它是由InputMethodManagerService来实现的。在client端，InputMethodManager的getInstance(是个singleton)会调用ServiceManager.getService(Context.INPUT_METHOD_SERVICE)获取该接口，然后创建InputMethodManager。所以对于client而言，它跟IMM的交互都是通过InputMethodManager来封装完成的，并不需要关心IInputMethodManager接口。对于IME，如果它想操作IMM，也同样通过InputMethodManager。

下面是IME提供的接口。类似于使用InputConnection封装IInputContext，有两个接口InputMethod和InputMethodSession分别对应着了IInputMethod和IInputSession。

对于InputMethod，IInputMethodWrapper实现了IInputMethod.stub。对于收的的IPC请求，都转发给InputMethod实例。一般而言，这个实例是InputMethodService中定义的InputMethodImpl。该实例是InputMethodService的内部类，所以可以操作InputMethodService。对于其客户IMM，InputMethodManagerService会直接调用IInputMethod的方法发起IPC请求。

对于InputMethodSessoin，非常类似，IInputMethodSessionWrapper实现了IInputMethodSession.stub。同样在InputMethodService中有InputMethodSessionImpl实现了InputMethodSession接口，有一个该类型的对象在IInputMethodSessionWrapper中，负责具体处理过来的IPC消息。在client端，InputMethodManager有一个IInputMethodSession mCurMethod对象。开发者只需要调用InputMethodManager，而由InputMethodManager调用IInputMethodSession的IPC操作。

总结一下，无论是client还是IME的开发者，都不需要直接操作aidl接口。在client端，对于IMM和IME的操作都是通过InputMethodManager发起的，用户甚至不用关心这些IPC操作是发给谁的;在IME端，开发者通过InputConnection给client发IPC消息，通过InputMethodManager给IMM发。而在IMM端，虽然是直接操作aidl接口的stub对象，但因为一般开发者不需要改写它，所以也无关紧要。通过这种方式，简化了开发者的跨进程操作。

最后再总结下代码位置：

所有的aidl接口都在java/com/android/internal/view目录下。它只是internal可见，所以普通开发者无法直接访问它。用户可以访问的接口或类，包括InputConnection，InputMethodManager，InputMethod，InputMethodSession都在java/android/view/inputmethod目录下。java/com/android/internal/view还包含IInputConnecitonWrapper，InputConnectionWrapper。java/android/view/inputmethod还包含BaseInputConnectionjava/android/inputmethodservice包含IME端相关代码，例如IInputMethodWrapper，IInputMethodSessionWrapper，InputMethodImpl，InputMethodSessionImpl，InputMethodService。IMM的InputMethodManagerService在services/java/com/android/server下。

代码主要就是这四个目录。

我们详细介绍了Android输入法框架的编辑框的客户、输入法服务和输入法管理者服务的三大部分，还详细介绍了三大组件操作接口的步骤，希望能帮助你理解Android输入法框架。
