　　7月31日，在厦门施耐德电气开关公司内举行了一场不起眼的项目竣工会议，为历时近两年的“电气设计平台建设项目”暂时画上了一个圆满句号，这是前两期项目的终点，却是又一期项目的起点。

客户此前使用另一款电气设计工具。为了响应施耐德集团内部“统一设计工具”的要求，以及优化设计流程、提升工程设计效率、减少设计错误(包括防呆设计、项目检查等)的需要，自2017年10月起，双方成立了项目小组，就设计数据规范定义、设计数据准备、设计时的功能定制开发、设计流程等任务进行逐个解决，顺序推动和完成，最终超过预期地达成目标。无论是从施耐德集团内部、还是从EPLAN公司内部来看，这个项目都意义非凡。在施耐德集团内部，该项目能给国内外的兄弟公司提供参考经验，增强EPLAN导入的信心；而对EPLAN公司来说，两期共计139天咨询服务的这个项目，是迄今为止金额最大的纯咨询项目。

项目实施团队由“4(关键用户)+3(EPLAN咨询顾问)+2(客户方的实习生)”组成，整个项目期间，建立了:

★ 近1000个一次图和二次图符号(防呆设计的需要)

★ 各种宏文件近2000个(原理图宏、地基图宏、布局图宏等，自动生成图纸需要)

★ 部件12100多个(每个26个数据项，用于报表生成和数据输出)

★ 设计规范文档189页(技术积累需要)

★ API程序定制功能近20个(提升效率需要)

★ 项目检查规则定义20多项(包含通过API开发扩展，比如互感器的变比检查，减少出错的需要)

★ 用户自定义属性和块属性定义都在10项以上(自动生成所需数据的需要)

最终实现了:投标系统生成的DWG一次图，直接应用于EPLAN并自动生成一次元件报表、同一柜型的二次图只需要绘制一次但是可以在不同方案中输出、自动按方案输出车间所需要的报表……用客户原话来说，EPLAN不仅具备完全替代原有系统的能力，而且在效率和差错率上的改善，经过测算今年已经取得很明显的效果(具体的量化值，属于企业机密，不便公开)。

这个项目难度很大，但是双方积极的工作态度、友好宽松的环境是项目取得成功的重要因素之一。在项目实施过程中，项目咨询顾问多次与EPLAN德国的国际支持部门、产品开发部门进行了沟通，为客户的需求争取总部支持，通过增加软件功能来满足客户需求。

在2.9中，有些功能是因为厦门施耐德需求而增，也有些恰好适用于该客户。为致意曾经一起战斗过的小伙伴们，特别写了这篇短文。

2.9版本的第一个测试版本将会在8月12日发布，但是关于该版本的新功能说明已经发布。其中一个功能叫“同步项目数据(Synchornize Project Data)”对厦门施耐德非常有用。

一个EPLAN项目，不仅包含EPLAN图纸，也会包含主数据(图框、符号、部件、表格、字典)等，除此以外，还包含诸多的项目相关的设置和配置:

☞ 项目选项设置

☞ 项目结构设置

☞ 项目属性及块属性定义

☞ 用户自定义属性

☞ 项目结构标识符管理

☞ 层管理

☞ 报表模板

☞ 项目检查规则

☞ 项目压缩规则

☞ 属性排列等

一个公司的企业规范，一方面是要通过主数据来实现，比如符号和部件按照标准来制定；另一方面则要通过上述的设置和配置来实现，比如图纸的字体和颜色显示、报表的输出格式和位置等等。总体上来说，上述这些内容可以存储在一个基本项目或项目模板ZW1文件中，如果整个公司都使用这一个项目模板，那么即便是不同的工程师所做的工程设计，其设计的项目也是符合标准的，一致性非常好。

一个公司的项目模板不是一蹴而就、一下就非常完美的，它需要不断地修正、完善，使其越来越符合实际的需求。但是最新的基本项目或项目模板ZW1中的设置，如何才能传递给已经完成或正在设计中的项目呢？在之前的版本中要花费很多时间、很多步骤去完成，这个问题在2.9中得到了很好的解决。

在2.9中新增的功能“同步项目数据”用于简化这个操作。通过菜单”项目→组织→同步项目数据“打开对话框。这个对话框与“主数据同步”的对话框是类似的，窗口被分为左右两部分:左侧是当前打开的目标项目、右侧是源项目。通过点击【...】按钮可以选择不同的源项目。下方则是各自详细列举了各种设置、配置……可以选中所需要的项，从源项目复制到目标项目中。这个功能真的太有用了！！！

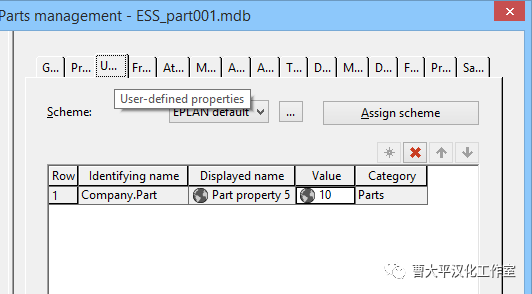

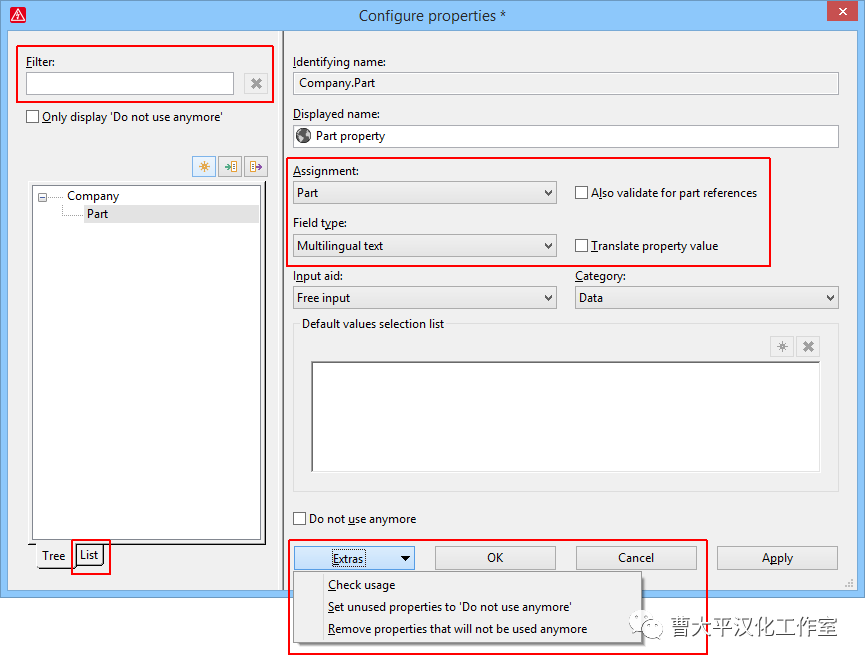

在EPLAN的部件管理器中，每个部件有上百项的部件数据可以选择和填写，但是随着客户所属行业越来越广泛，所需要的部件数据名称、部件数据项也越来越多。比如部件的使用海拔高度、使用温度范围、存储温度范围、安装位置(门或安装板或侧板)、……过去这些属性只能存储在“自由属性[1-200]”中。有三个问题，第一: 属性名称不能改成自己想要的，只能叫”自由属性”，很不方便；第二:数量有限，最多200个；第三:在项目或报表中，有些地方无法获取自由属性的值。在2.9中，可以通过“用户自定义属性”为部件添加任意多个想要的属性，如下图:

增加之后，在部件管理器中可以清晰地看到这个属性，并为它创建值。这一功能使得部件的数据项可以任意扩展，而不再受限了。

在2.9中，还有很多我很喜欢的功能(有些是敝人6-7年前提出的需求，当我第一眼看到它们的时候，有种“老来得子”的奇怪感觉，很想“老泪纵横”，毕竟“老骥伏枥”经不起“岁月催人老”，被客户理解为“老生常谈”但是它“老是不来”，唉，总算是“老天有眼”)，等下周拿到软件，亲手体验之后再进行分享。
